卫浴用逆向灌洗电动反洗阀结构设计

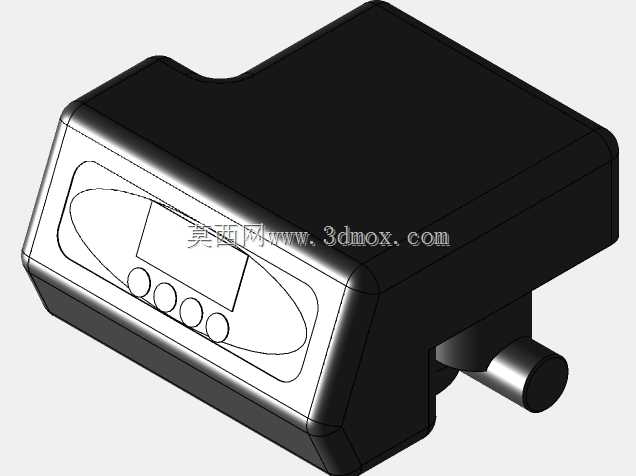

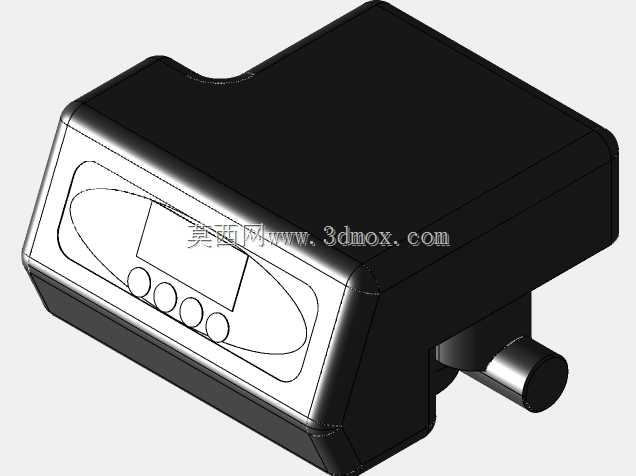

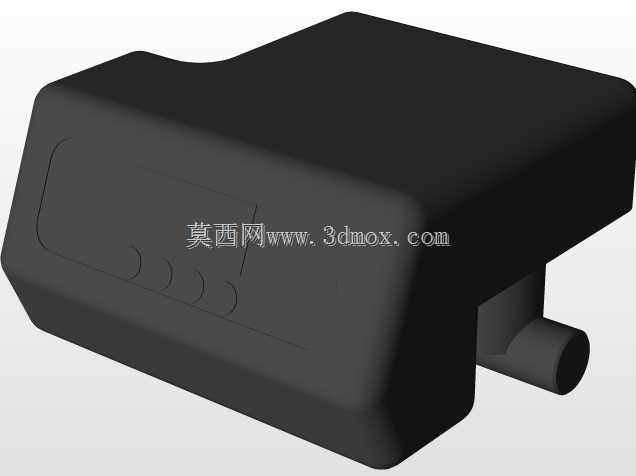

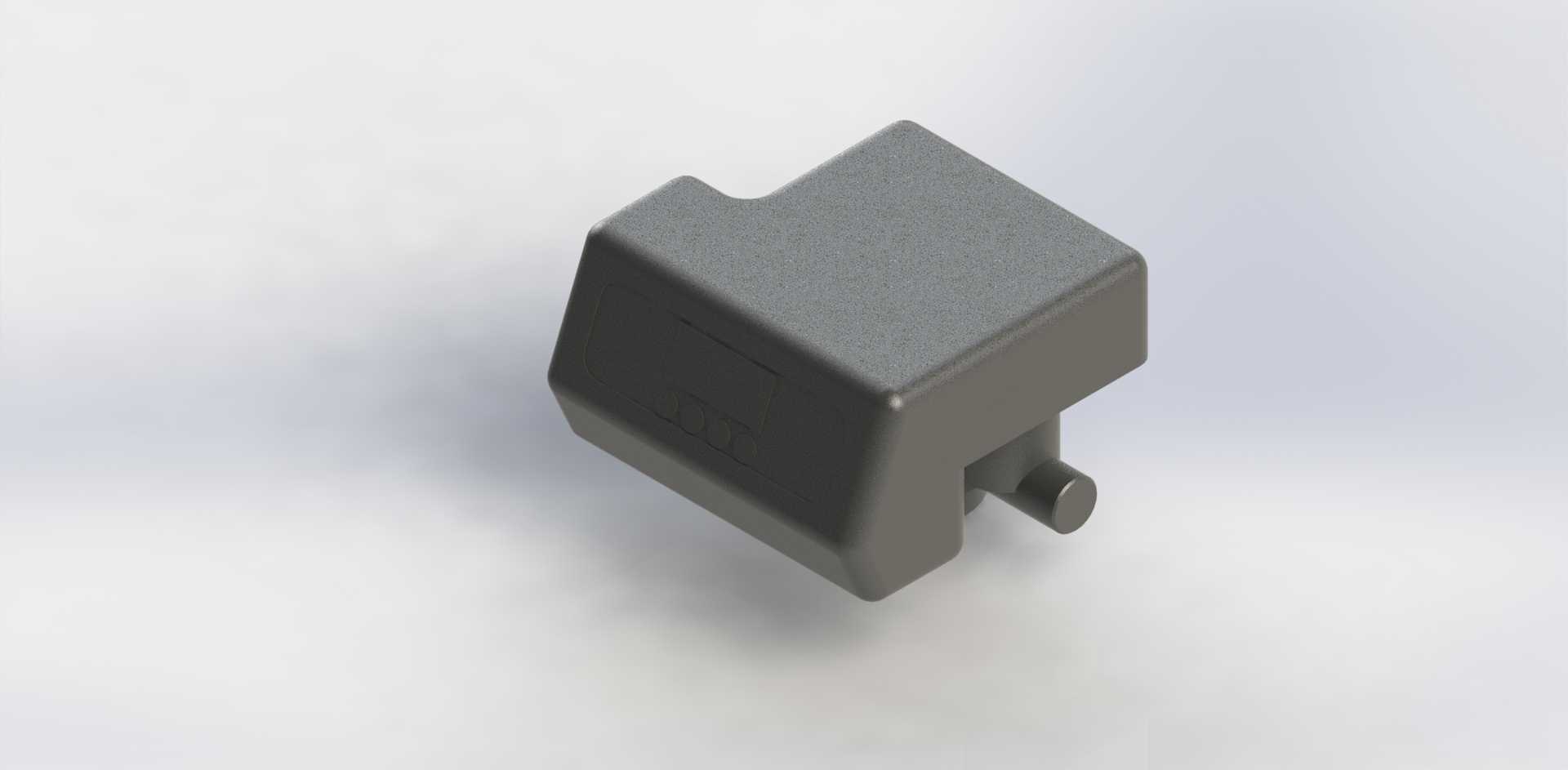

　　在商用公共洗手台、嵌入式卫浴集成水系统的管路布局中，这类集成式电动反洗阀往往藏在台面下方的狭小管路夹层里，日常运维时很难频繁拆检，因此对结构集成度、动作可靠性的要求远高于普通家装水阀。做这个结构建模的时候，最先要卡的就是安装边界——台盆下方留给阀件的安装净空通常只有80mm见方的区域，还要预留接线、管路插接的操作空间，所以整个阀体的主体外壳没有做多余的外凸结构，所有走线槽、驱动模块的容纳腔都和阀体流道部分做了一体化的注塑包覆设计，外壳的棱角全部做了R3以上的圆角过渡，既避免安装时剐蹭PPR供水管的保温层，也能减少长期处于潮湿环境下的应力开裂风险。

　　从功能逻辑上看，这款阀的核心作用是在管路累计运行一定时长后，自动切换流道方向，把供水管路里滞留的存水、滤芯拦截的杂质反向冲排到污水管路，避免长期存水滋生细菌、杂质卡涩密封件导致的漏水问题。和常规的电动两通阀不同，它的驱动输出端不需要大扭矩的旋转输出，只需要带动内部的陶瓷阀芯做90度的往复回转，因此驱动部分的减速齿轮组全部做了微型化设计，整个驱动模块的厚度控制在22mm以内，直接嵌装在阀体上部的方型腔体内，不需要额外的支架固定，装配时只需要从上部扣合端盖打三颗自攻螺丝就能完成驱动部分的固定，大幅减少了装配工序的零件数量。

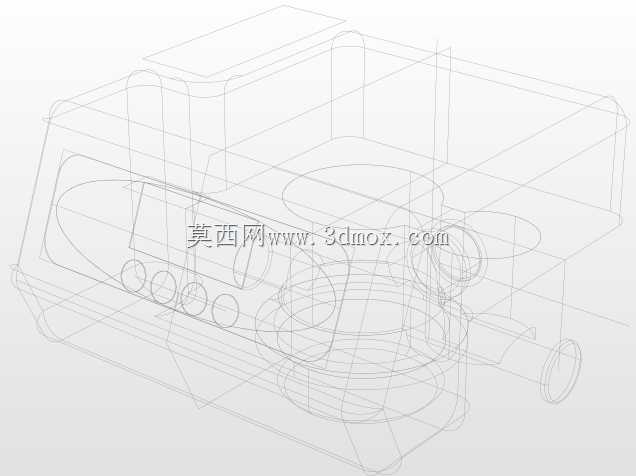

　　建模过程中要特别注意流道的转折角度，反洗工况下水流是反向冲击滤芯和密封面的，如果流道转折角小于120度，很容易在拐角处形成紊流，裹挟的杂质会在拐角处沉积，时间长了会缩小流道通径，影响反洗的冲排效果。因此内部流道的所有转折处都做了顺滑的弧面过渡，进水端和出水端的插接接口统一采用国标G1/2的标准尺寸，和市面上通用的卫浴软管、硬管接头都能直接适配，不需要额外加工转接头。阀体下部伸出的定位柱是用来和台盆下方的安装支架做卡接固定的，定位柱的直径做了6mm的标准尺寸，安装时只需要把阀体贴到支架的定位卡槽里推到底就能完成径向定位，不需要额外拧固定螺丝，现场安装的效率能提升至少40%。

　　考虑到卫浴环境长期处于高湿度、偶尔会有洁厕剂、洗手液等弱腐蚀性液体溅落的情况，外壳的材质选用了添加抗UV剂的ABS工程塑料，密封件全部采用三元乙丙橡胶，建模时所有的密封槽尺寸都按照橡胶件的压缩量25%来设计，既保证密封压力足够不会出现渗漏，也不会因为压缩量过大导致阀芯转动阻力过大，烧坏驱动电机。驱动部分的电路板容纳腔做了独立的密封槽，装配时打一圈密封胶就能实现IP65的防护等级，即使管路出现少量结露凝水，也不会渗到电路板部分造成短路故障。

　　在实际的项目选型中，这类阀通常会和台盆的感应出水系统做联动，当感应系统统计到累计出水时长达到设定阈值，就会给阀发送一个反洗信号，阀在10秒内完成阀芯切换，大流量反向冲洗30秒后自动切回正常供水状态，整个过程不需要人工操作，也不会影响正常的台面使用。建模的时候特意把驱动部分的接线端子做在了阀体的侧上方，接线时不需要把阀体拆下来，在狭小的安装空间里伸手就能完成插拔接线，后期如果驱动模块出现故障，只需要拆开上部的三个固定螺丝，就能直接更换整个驱动模块，不需要把阀体从管路上拆下来，大幅降低了后期运维的成本和难度。

　　另外要注意的是，阀体的整体重量控制在120g以内，即使是薄壁的PPR管路也能直接承重，不需要额外做承重支架，这也是为什么整个外壳没有做多余的加强筋结构——过多的加强筋反而会增加不必要的重量，还容易在注塑时产生缩痕，影响外壳的尺寸精度。外壳的分型面选在了阀体中部的水平位置，所有的拔模斜度都做了1.5度，既方便注塑脱模，也不会在外观面留下明显的分型线痕迹，即使后期需要做外露式安装，外观也足够整洁。
