食品加工中央供水清洗冷却水箱装置

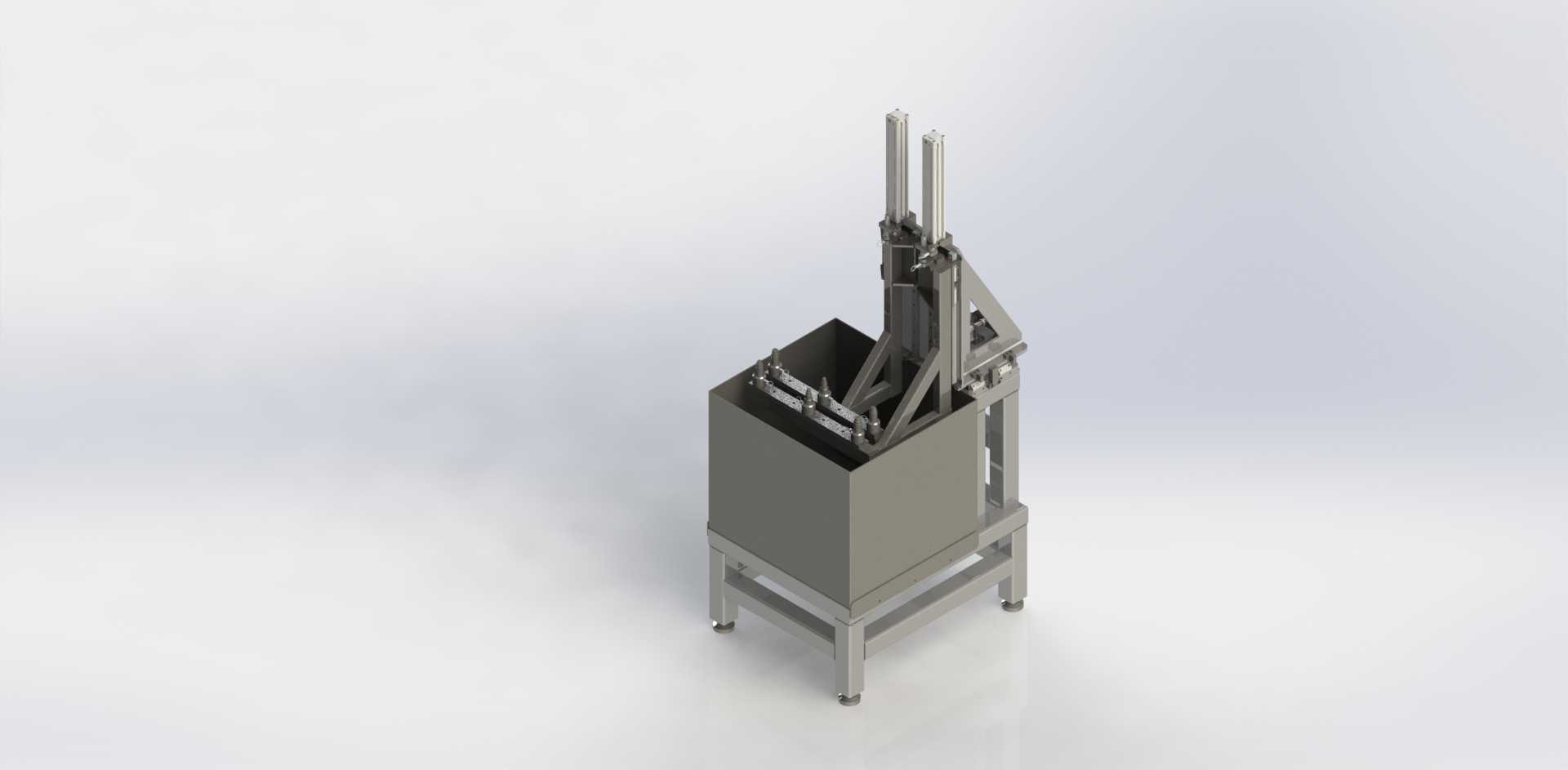

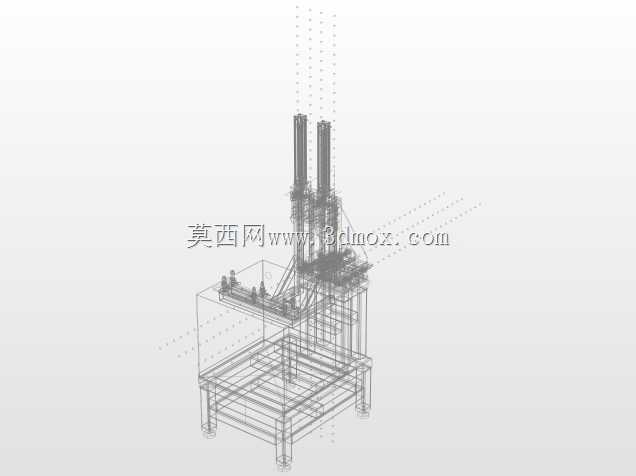

　　这套装置主要面向规模化食品加工产线的前端预处理工位设计，核心解决连续生产过程中食材清洗、工序间冷却的集中供水需求，替代传统分散式单工位供水方案，减少管路冗余与水质管控的分散风险。从现场安装边界来看，整套设备采用方管焊接机架作为承载主体，底部预留120mm高度的调平地脚安装空间，机架整体占地尺寸控制在1200mm×1000mm范围内，总高度含顶部抬升机构约2300mm，可适配多数食品车间标准2.8m层高的工位排布要求，机架支腿外侧预留了管路对接法兰的操作空间，无需额外开挖地面沟槽即可完成进出水、排污管路的对接。

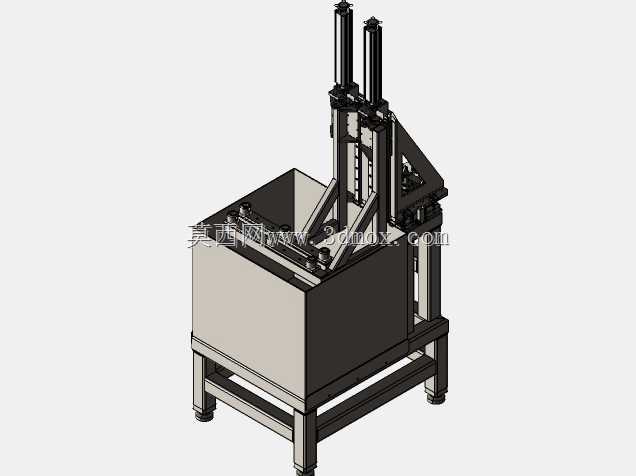

　　设备主体的储水罐体采用304不锈钢焊接成型，内壁做圆弧过渡处理无清洁死角，罐体有效容积约0.8立方米，可同时满足3-4个并行清洗工位的瞬时供水需求，罐体侧面预留了液位检测、温度检测的安装接口，可直接对接产线的中控系统实现水位、水温的实时反馈。顶部的抬升进料机构采用双导杆气缸作为执行元件，配合线性导轨做垂直方向的升降导向，升降行程设置为600mm，可将装载食材的料筐完全浸没至罐内水体中，也可抬升至罐体上方完成沥水动作，机构侧方安装的可调式缓冲组件，可避免升降过程中料筐晃动导致的水体飞溅，也能减少食材与筐体的碰撞损伤。

　　从功能逻辑上，这套装置的供水回路采用分层设计，上层进水口接入经净化处理的常温清水，通过罐体内置的布水板实现均匀布水，避免进水水流冲击罐体底部沉积的杂质；罐体下部设置的锥形排污槽，可在生产间隙快速排出沉积的食物残渣与污水，排污口配置的快接结构可直接对接车间的污水收集管网。冷却功能通过罐体内壁盘绕的薄壁不锈钢换热盘管实现，盘管接入车间现有冷水机组的循环回路，可根据清洗食材的工艺要求将罐内水体稳定控制在设定温度区间，相比直接投加冰块的冷却方式，温度控制精度更高，也不会因冰块融化导致罐体水位频繁波动。

　　设计过程中重点考虑了食品生产场景的卫生要求，所有与水体、食材接触的零部件均采用食品级不锈钢材质，外露的紧固件全部做钝化处理，避免长期接触水汽产生锈蚀；机架表面的喷涂采用食品车间专用的环氧类涂层，耐冲洗、耐常用消毒剂腐蚀，日常清洁可直接采用高压水枪冲洗设备外表面，不会出现涂层脱落、机架锈蚀的问题。进料机构的驱动元件全部设置防水护罩，电气接线采用防水航空插头对接，防护等级达到IP65，可适应车间高湿度、频繁冲洗的使用环境。

　　在产线适配性上，这套装置可直接衔接前端的食材分选输送线与后端的切配、烹饪工位，抬升机构的动作节拍可根据产线整体产能做无级调整，最快可实现15秒/次的升降循环，单小时处理量可满足中型食品加工车间的预处理需求。罐体顶部预留的溢流口可在进水异常时快速排出多余水体，避免水体外溢影响车间地面环境，溢流管路内置的水封结构可防止排污管网的异味倒灌至生产区域，符合食品生产车间的卫生管控要求。整套设备的结构模块化程度较高，储水罐体、抬升机构、机架可拆分运输，现场仅需完成螺栓拼接与管路对接即可投入使用，无需复杂的现场焊接与调试工作，降低了产线改造的安装成本与周期。
