直管型紫外线杀菌灯管三维结构设计

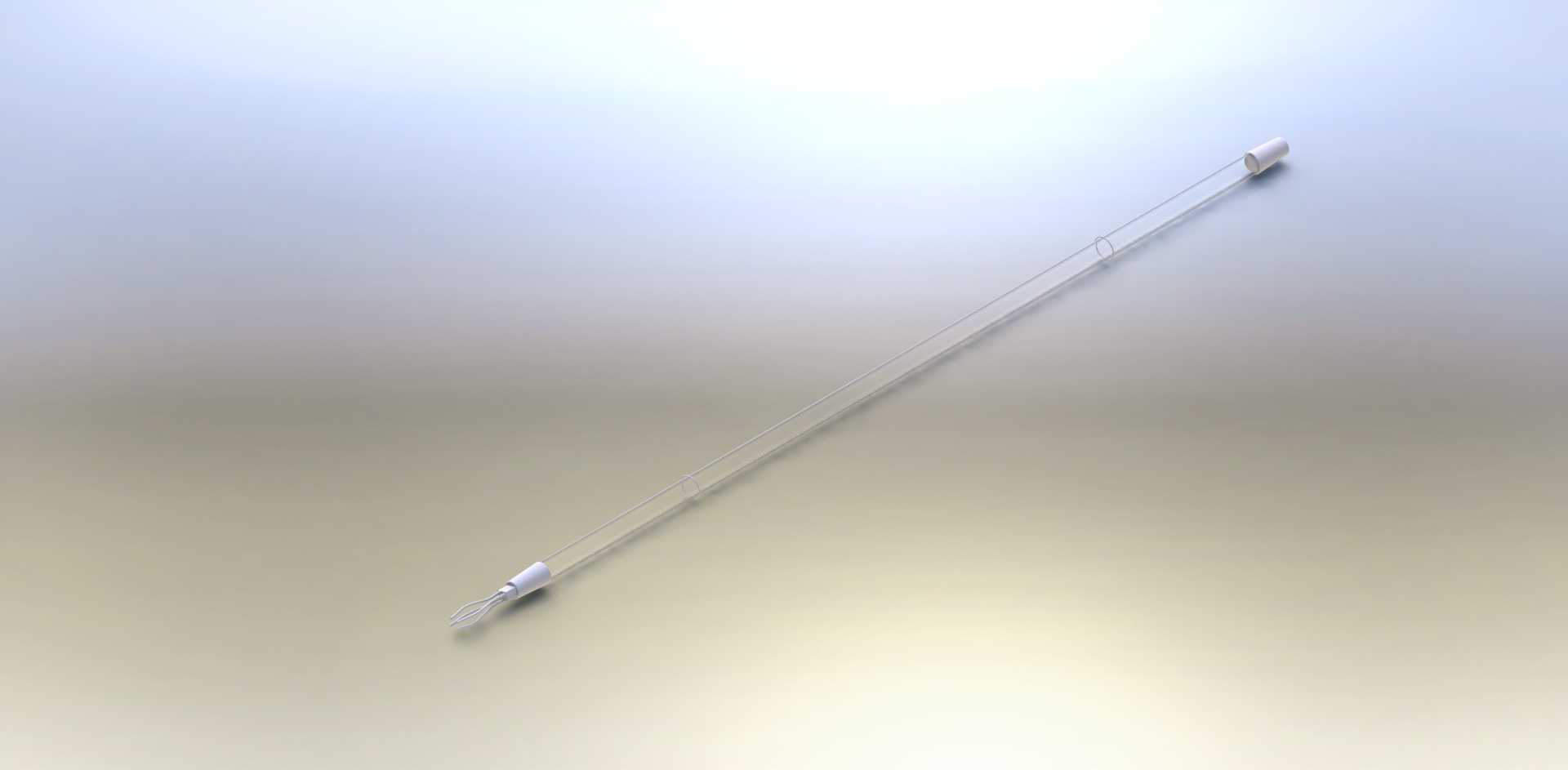

　　在水处理消毒、空气净化、表面杀菌这类对微生物灭活有硬性要求的工程场景里，直管型紫外线杀菌灯是应用占比极高的核心功能部件，不同于普通照明灯管的设计逻辑，这类紫外灯管的结构设计需要兼顾紫外输出效率、安装适配性、长期工作的结构稳定性，本次建模的这款T5规格高输出紫外灯管，完全围绕实际工程安装与使用需求完成结构还原。从实际应用场景来看，这类灯管常被集成在过流式水消毒器腔体、空调回风段消毒模块、食品加工车间的表面杀菌吊架、医用空气消毒机内部，不同安装场景对灯管的固定方式、接线端结构、长度公差都有明确要求，建模过程中首先还原了灯管两端的陶瓷灯头结构，陶瓷端盖的绝缘属性是高压启动工况下的安全保障，端盖上的插针尺寸严格匹配行业通用的G5灯座规格，

　　插针的中心距、伸出长度、端部倒角都做了精准还原，避免实际选型装配时出现插针卡滞、接触不良的问题。灯管主体采用高透石英玻璃材质的直管结构，建模时还原了石英管壁的均匀壁厚，不同于普通玻璃，石英材质对254nm波长紫外线的透过率是实现杀菌效果的核心，管壁厚度控制在1mm左右，既保证足够的结构强度承受安装与工作过程中的轻微振动，也不会过度衰减紫外输出效率。灯管整体长度按照75W高输出T5灯管的实际安装尺寸还原，两端灯头的安装定位台阶做了明确的结构表达，在设备设计时，灯座的安装间距需要严格匹配灯管总长度，预留1-2mm的轴向窜动间隙，避免热胀冷缩导致灯管受力碎裂。从设计思路上，这款灯管的结构没有多余的冗余设计，

　　两端灯头与石英管的密封结构做了隐性的结构表达，实际生产中这个位置是采用耐高温密封胶完成粘接密封，保证灯管内部的惰性气体与汞齐不会出现泄漏，建模时还原了密封位置的台阶结构，方便做设备整体的密封结构适配。在做配套设备设计时，这类灯管的安装边界需要注意几个核心点：首先是灯管周围需要预留足够的安全距离，尤其是在空气消毒场景中，灯管表面不能被遮挡，否则会形成消毒死角；其次是灯管的接线端需要预留高压镇流器的接线空间，避免高压引线与金属腔体直接接触造成漏电风险；另外灯管的安装固定不能采用刚性夹持结构，需要采用带缓冲的灯座或者弹性卡扣，抵消运输与工作过程中的振动冲击，同时避免石英管局部受力碎裂。不同于带臭氧的紫外灯管，

　　这款灯管的石英材质做了无臭氧配方设计，建模时虽然无法直接表达材质配方，但结构上没有预留臭氧溢出的相关结构，适合在有人值守的场景下使用，不会因为臭氧积累造成人员呼吸道刺激。在三维建模的细节处理上，灯管两端的内部电极结构做了简化但符合实际形态的还原，电极的位置距离灯头端部的距离符合实际产品的尺寸规范，避免在做光学仿真时出现紫外输出位置的偏差。对于设备结构设计人员来说，这个三维模型可以直接导入到消毒设备的整体装配中，用来校验灯座安装位置、腔体内部的灯管排布间距、反光罩的适配尺寸，不需要再手动测绘灯管尺寸，能大幅缩短设备开发的前期建模周期。实际工程应用中，这类灯管的更换周期通常在8000-10000小时，建模时还原的标准尺寸也方便后期运维更换时的备件选型，不需要单独定制特殊规格的灯管，降低设备全生命周期的运维成本。另外在做设备的安全防护设计时，基于这个灯管模型可以准确计算出紫外泄漏的风险位置，在灯管两端的接线位置设置遮光挡板，避免紫外线从安装缝隙处泄漏造成人员伤害。整个模型的结构还原完全贴合实际量产产品的形态，没有做艺术化的夸张修改，所有结构尺寸都符合行业通用的产品规范，能够直接用于结构装配校验、安装干涉检查、设备方案展示等实际工程环节。
