Bose SoundTouch III无线桌面音箱结构设计

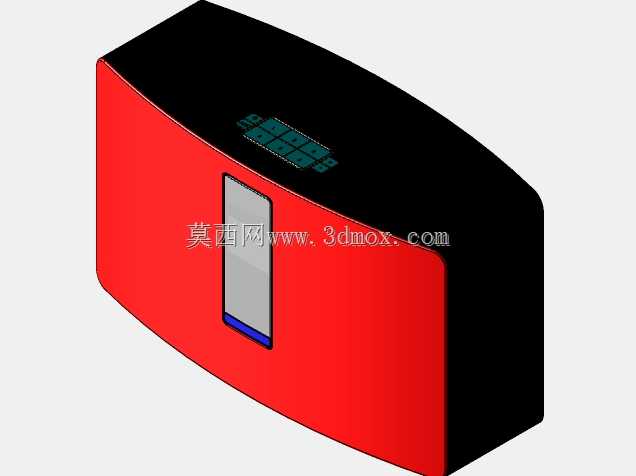

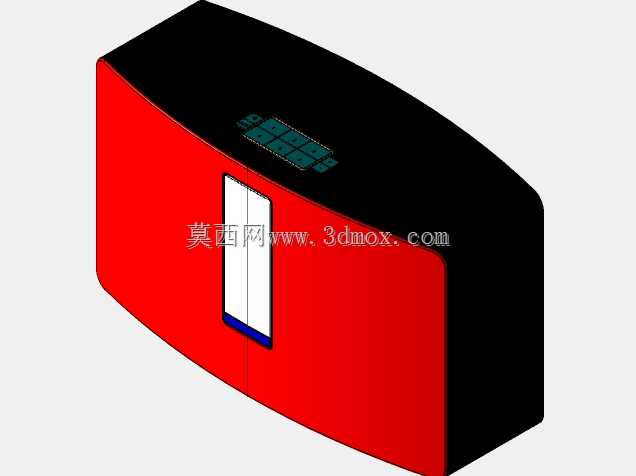

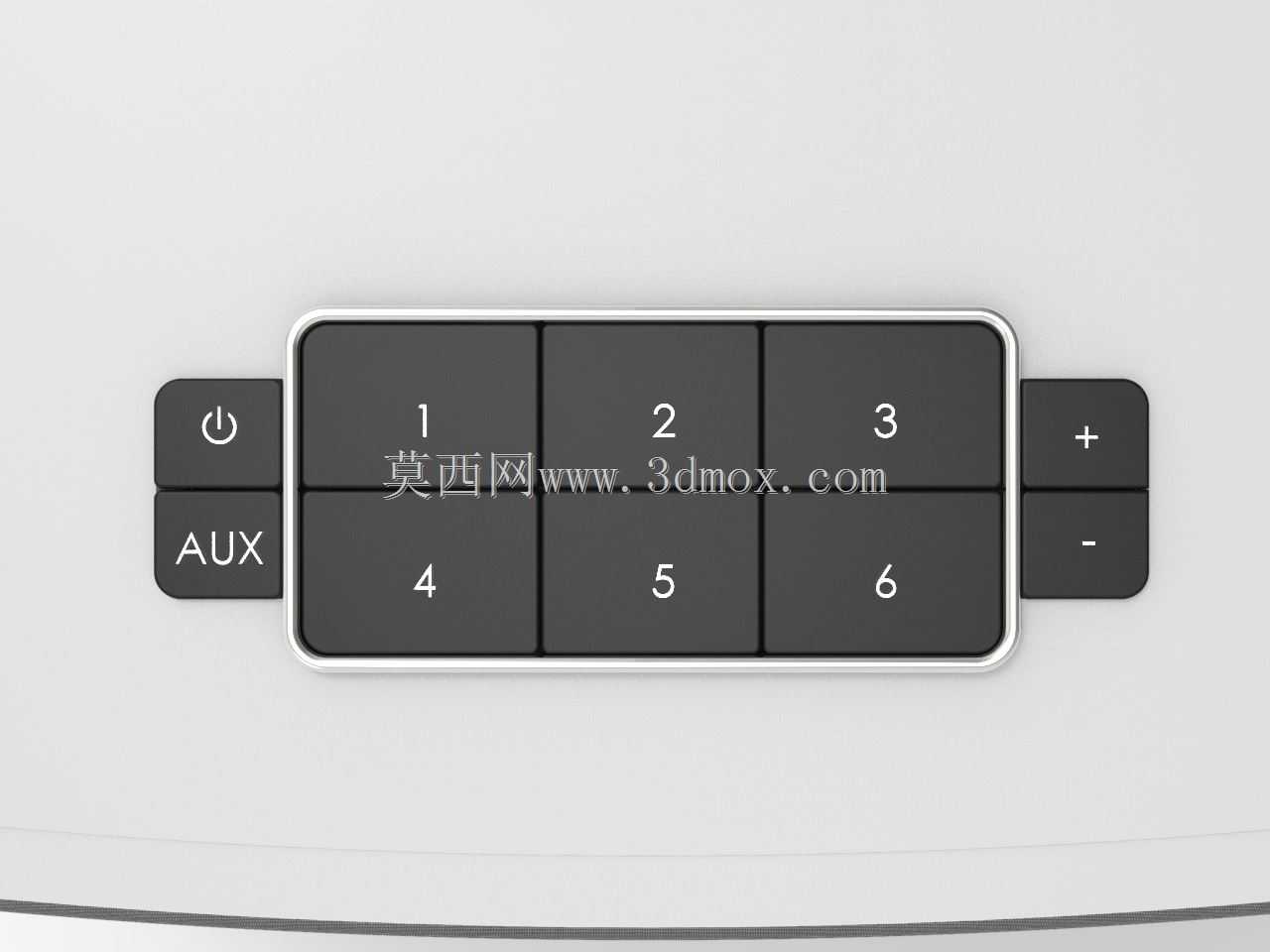

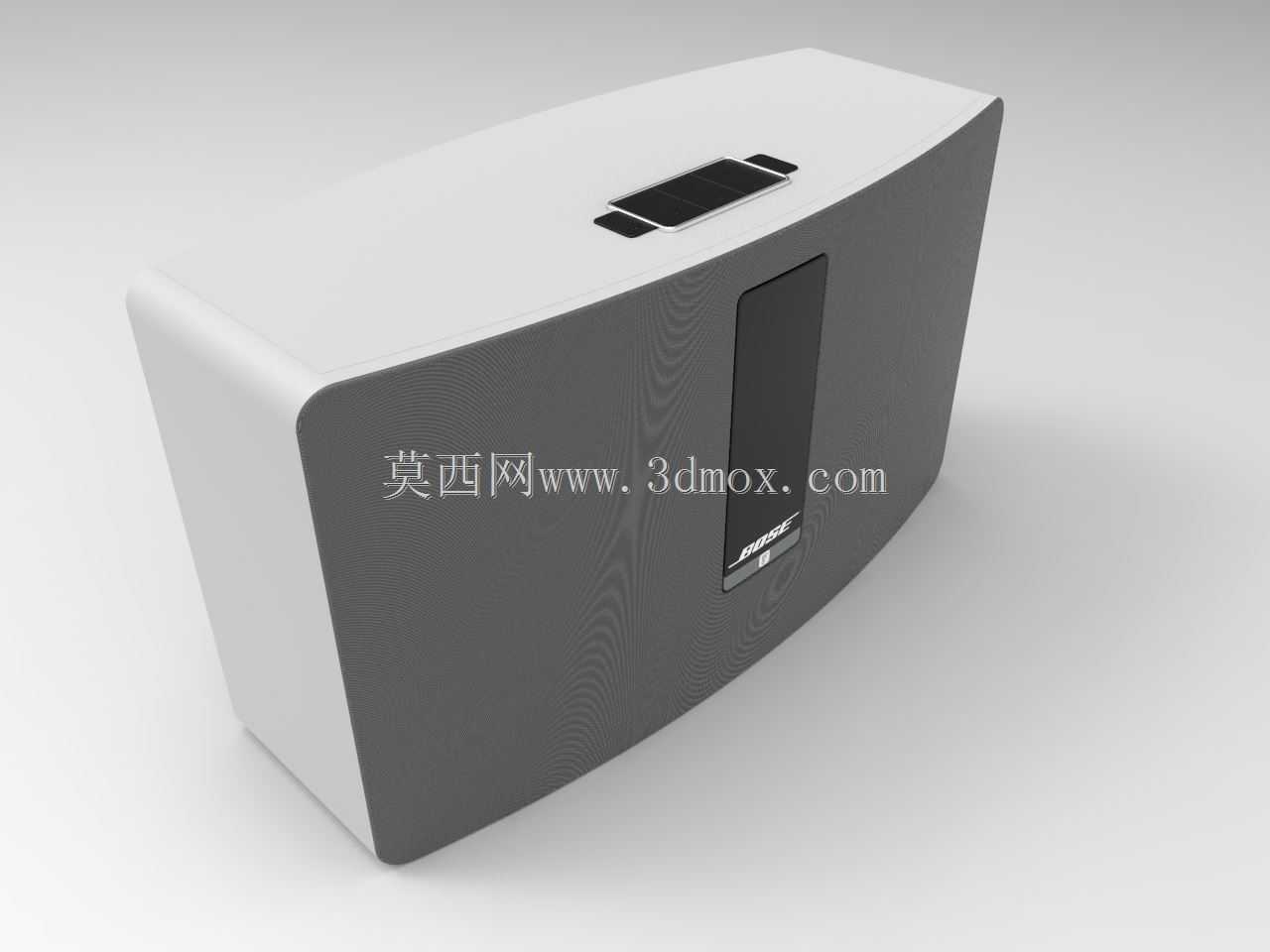

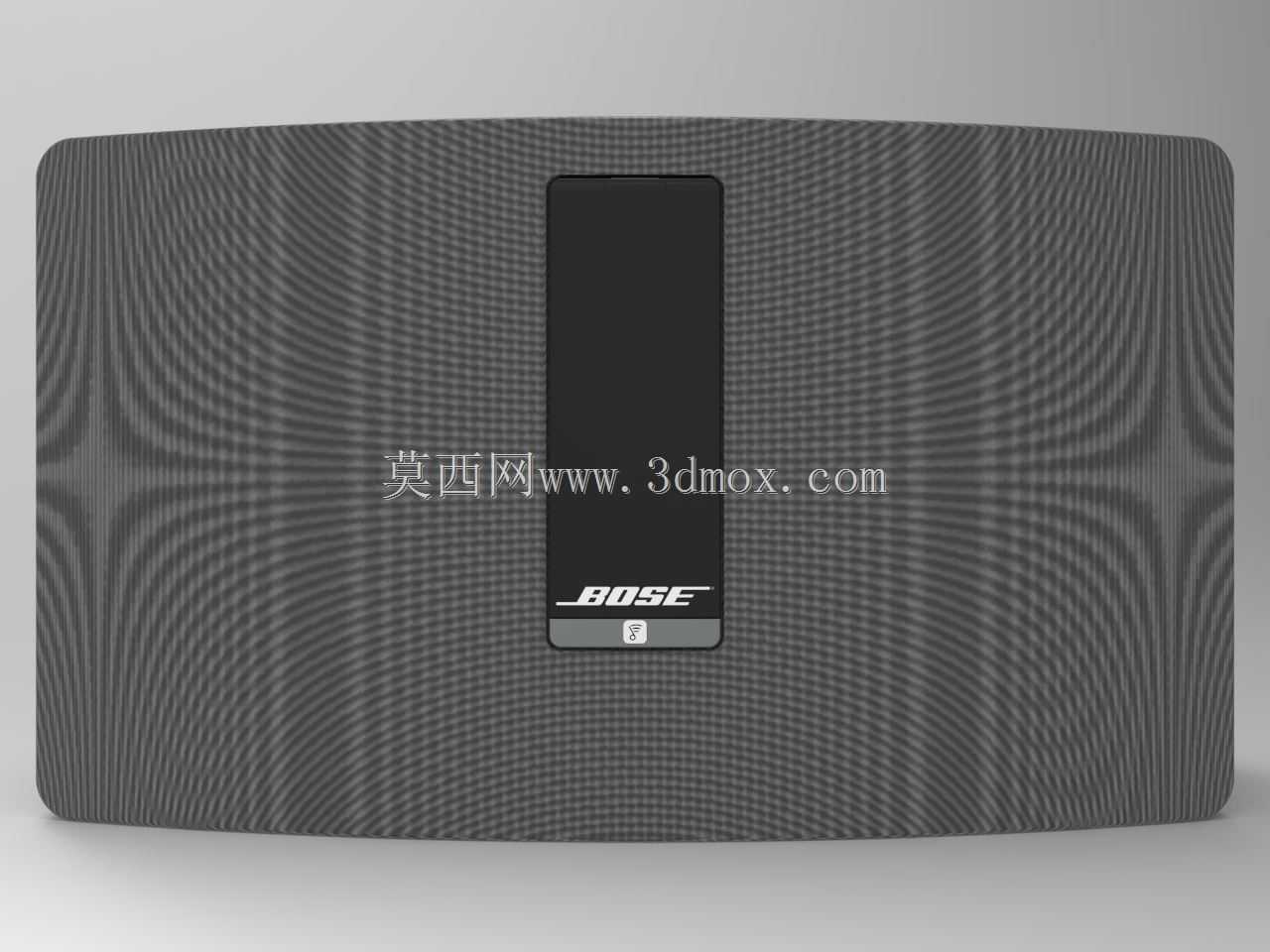

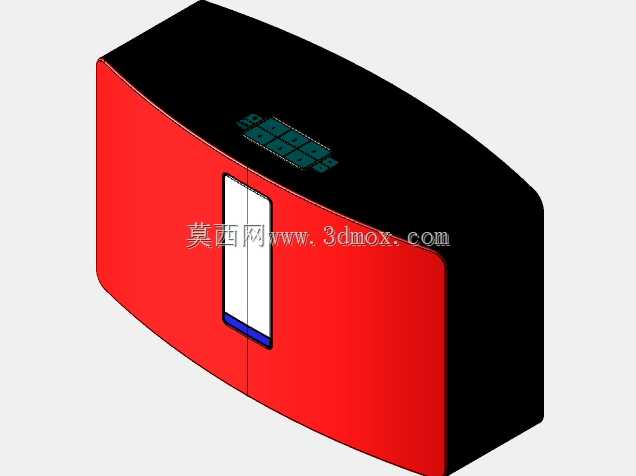

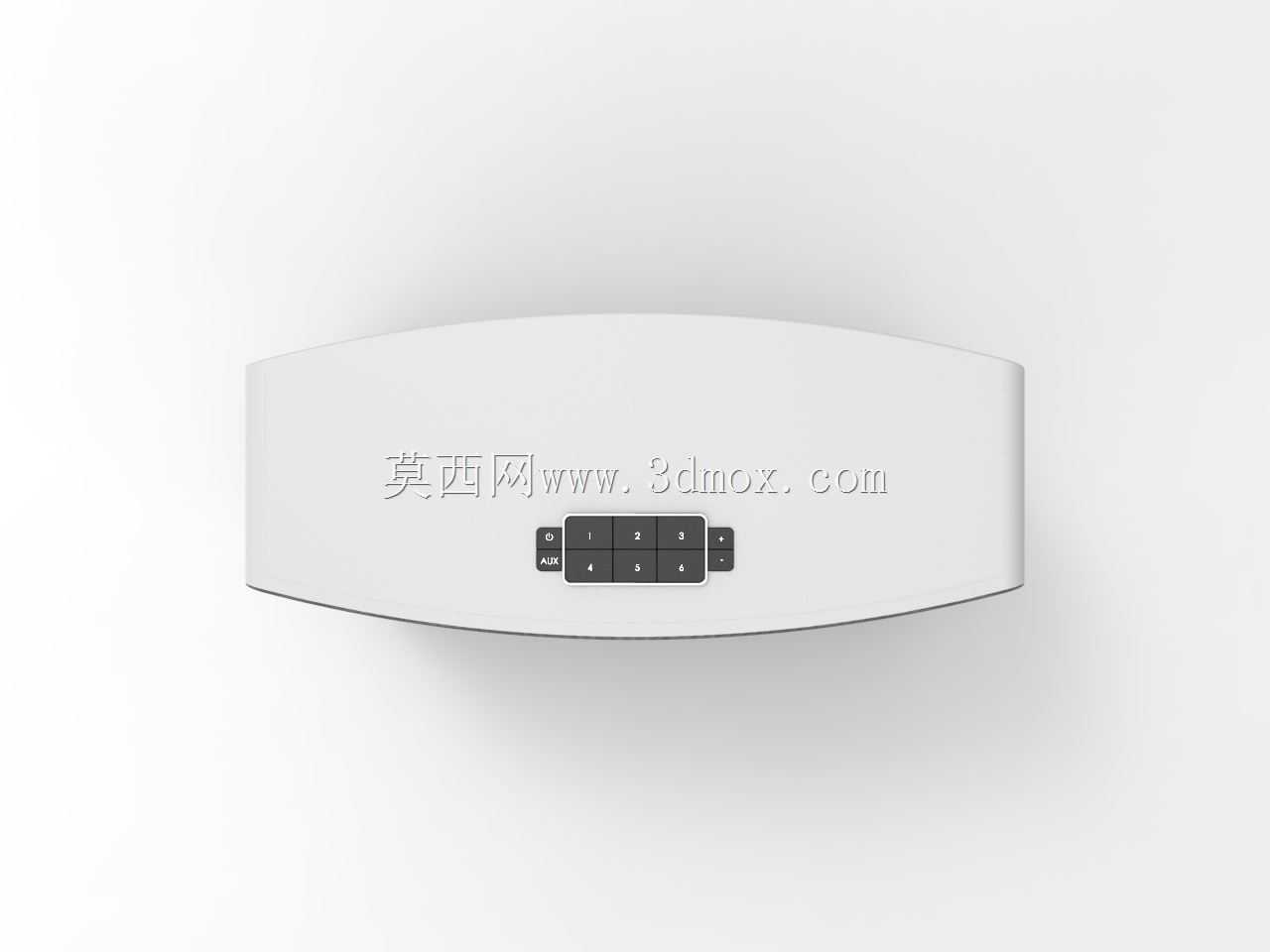

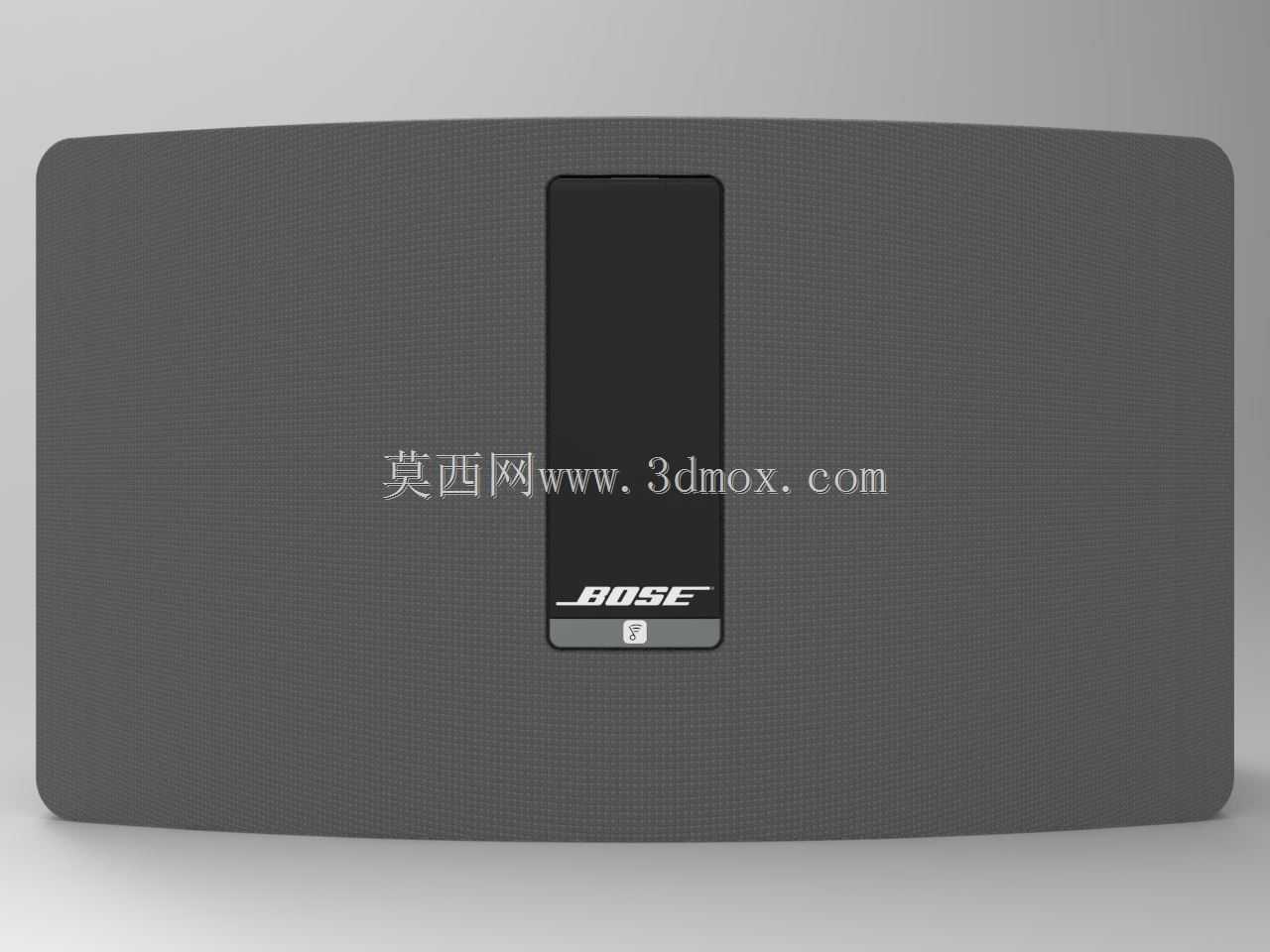

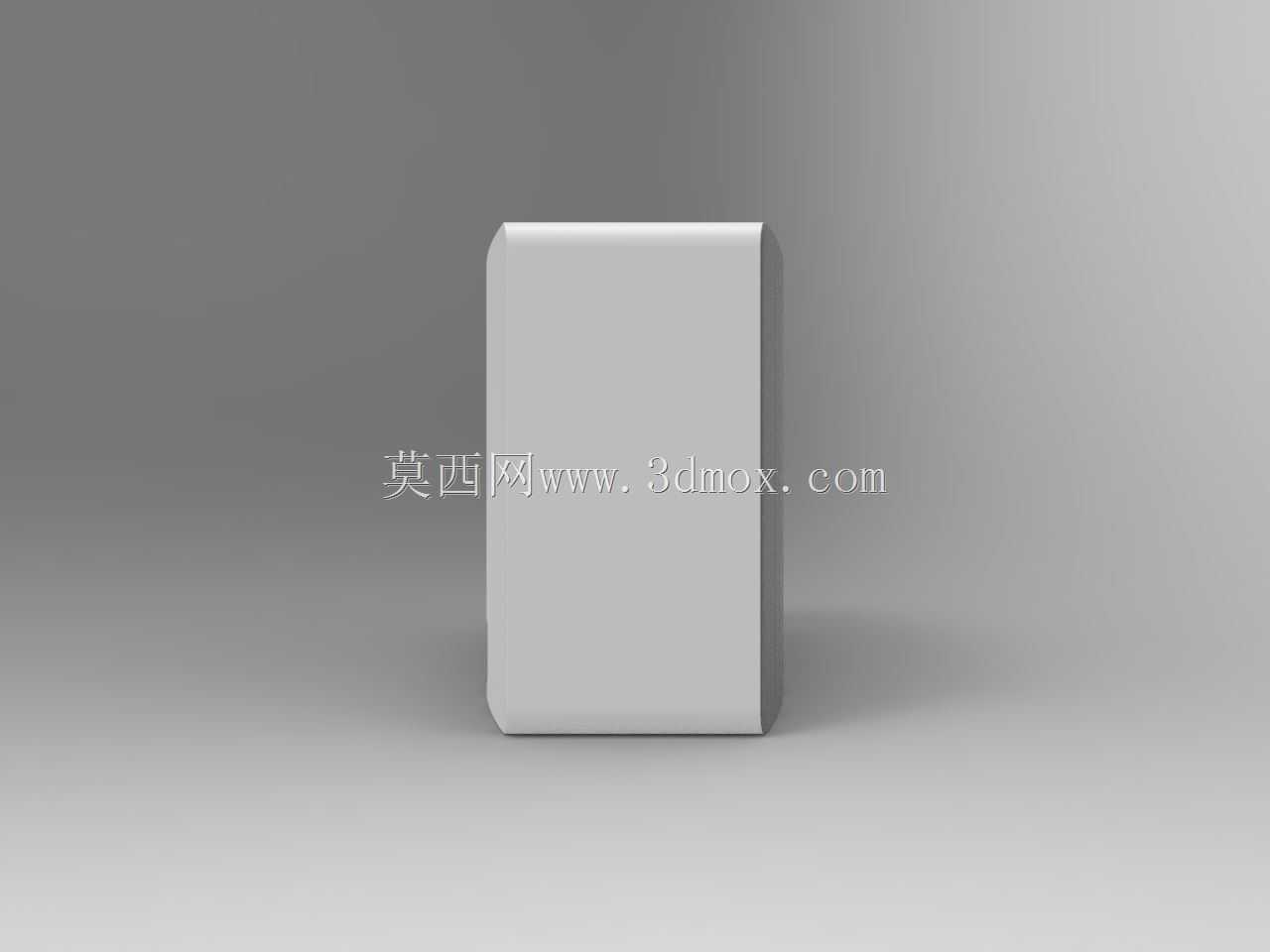

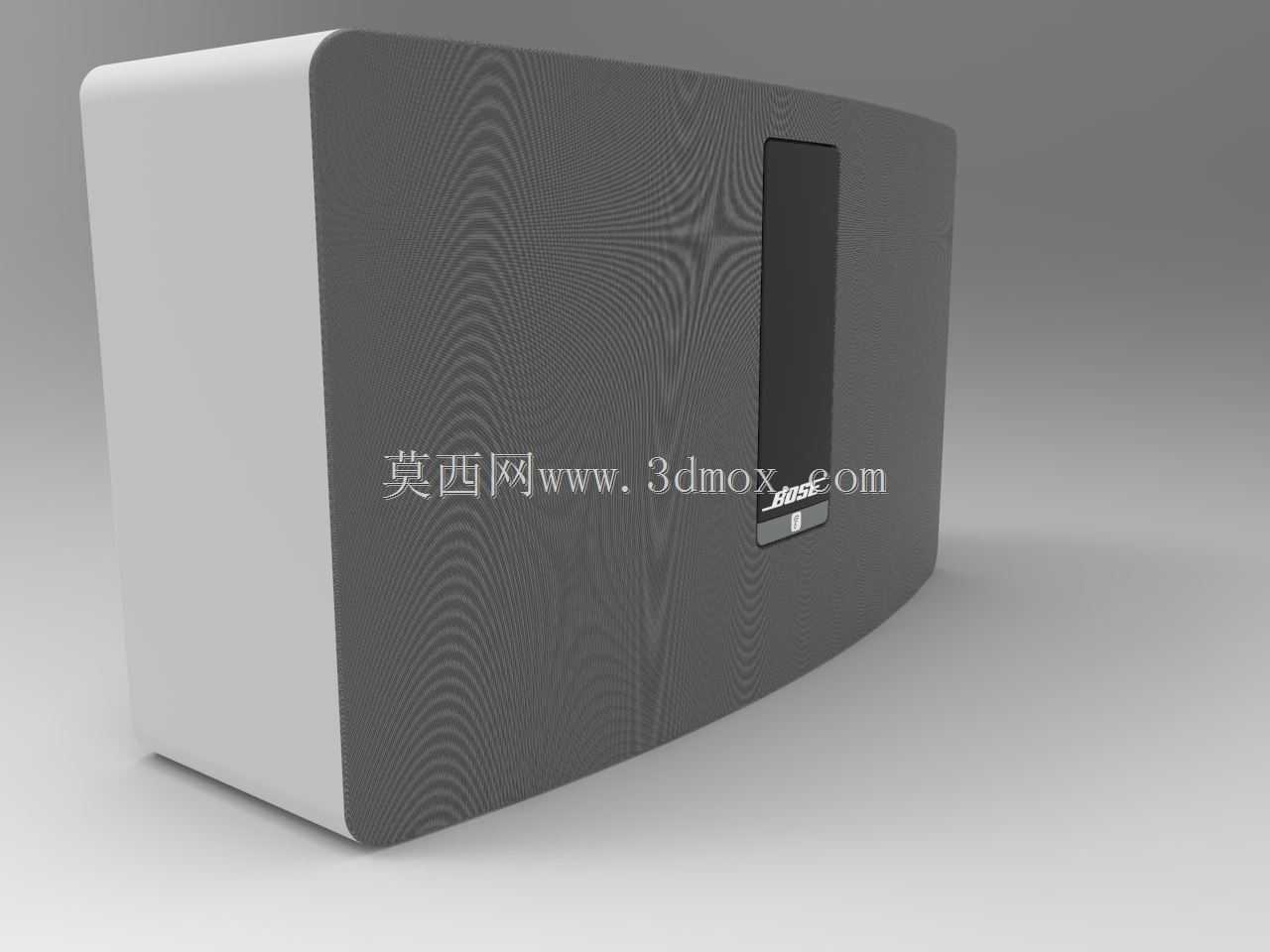

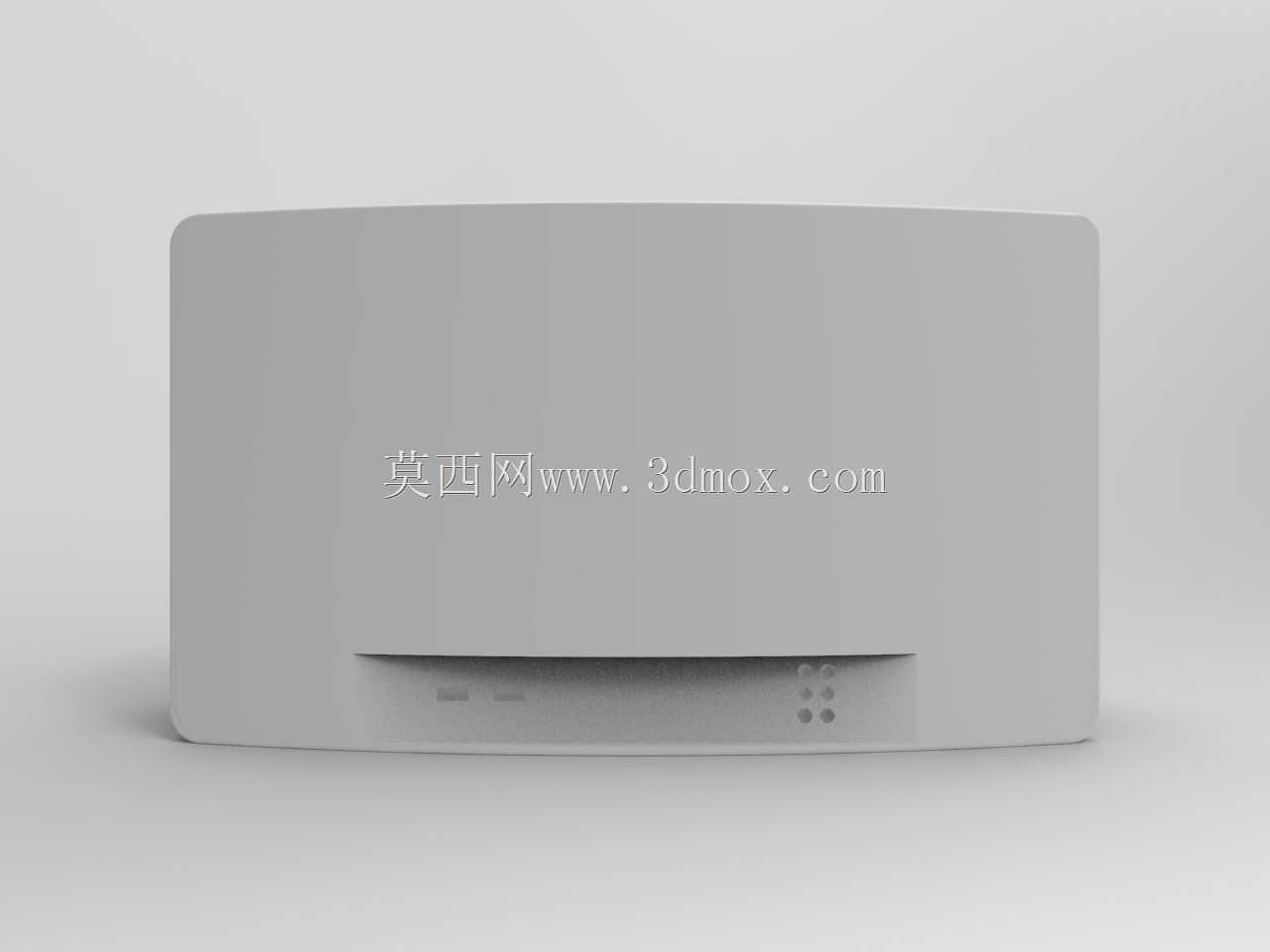

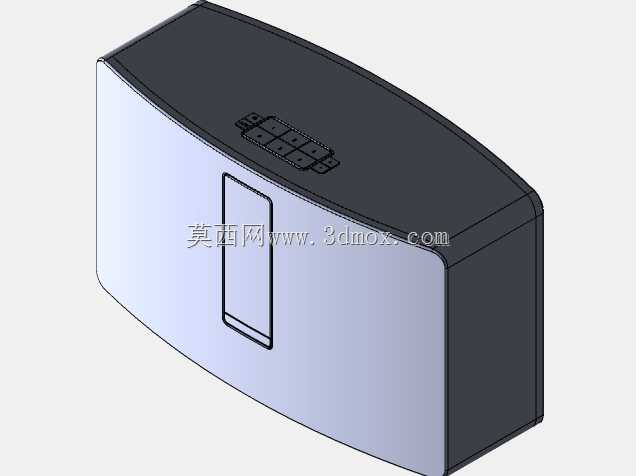

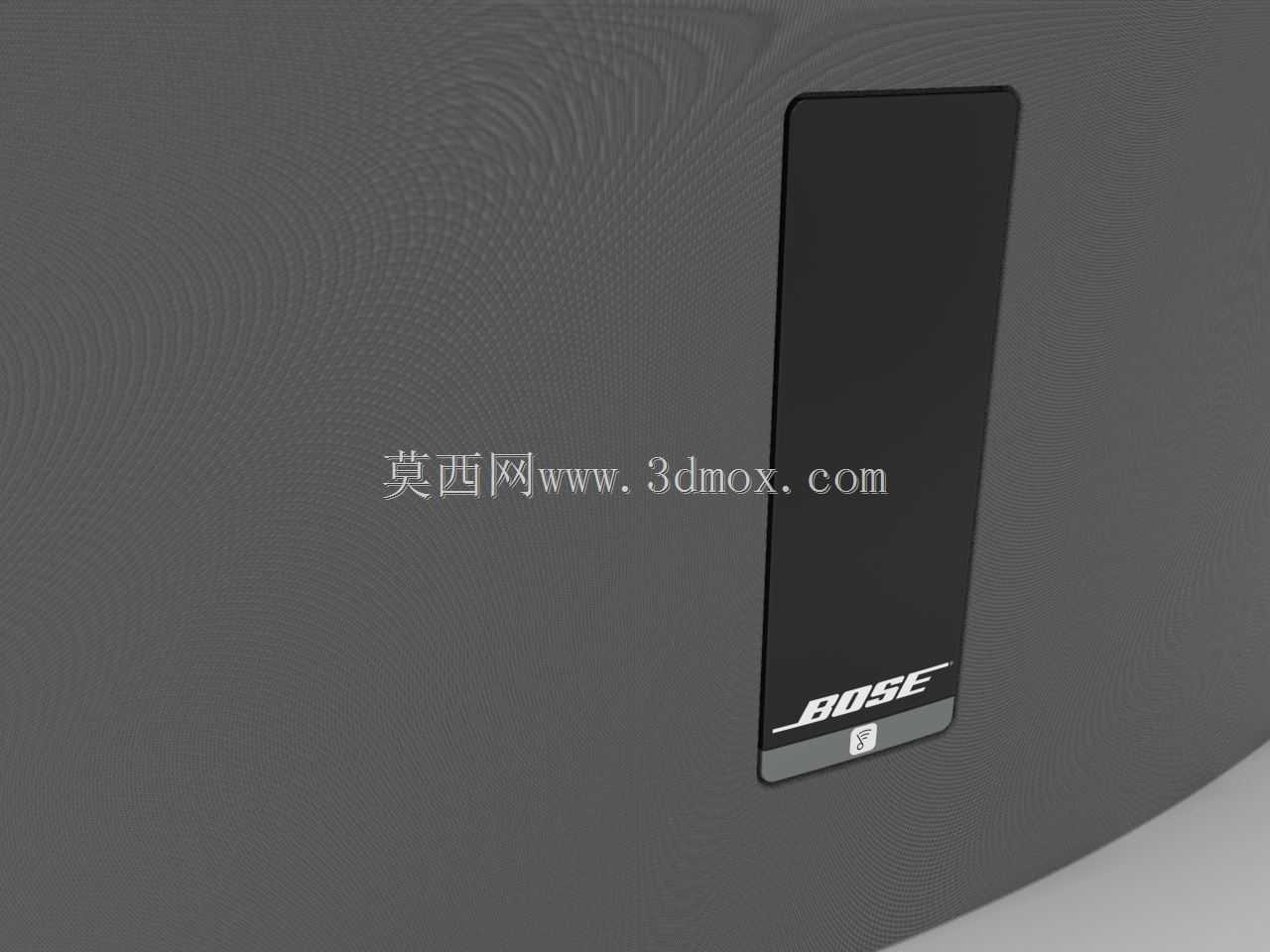

这款桌面无线音箱的三维结构设计，首先围绕家用客厅、书房、小型办公空间的摆放场景展开，在做结构排布时优先考虑了桌面放置的稳定性，底部做了微弧收边配合内置配重仓的预留空间，避免用户日常擦拭桌面、触碰设备时出现侧翻风险。设备正面预留了全频发声单元的安装位，侧边做了渐变弧面过渡，既可以减少声波在箱体边角的衍射干扰，也能让设备在不同角度的桌面摆放时都能保持视觉协调性。顶部的操作按键区域做了下沉式台阶设计，按键周边预留0.8mm的装配间隙，避免长期按压后出现按键卡滞的问题，按键区域的盖板和箱体主壳采用卡扣加定位柱的配合方式，后期维修拆解时不需要破坏外观面。箱体的后壳部分预留了电源接口、有线网络接口、音频输入接口的安装位，接口周边做了1.2mm的凸筋防护，防止插拔线材时接口受力松动，同时后壳的内侧预留了蓝牙模块、WiFi模块的安装固定柱，模块和内壁之间预留2mm的间隙，避免信号被壳体屏蔽。在做外形尺寸规划时，整体宽度控制在适合常规书架层板、桌面置物架的摆放范围，深度方向做了收窄处理，不会占用过多桌面纵深空间，设备底部预留了防滑脚垫的安装槽，脚垫高度3mm，既可以让箱体和桌面之间留出空隙减少共振，也能避免设备底部刮花木质、玻璃材质的桌面。箱体的前后壳配合面做了错位止口设计，止口配合深度4mm，既可以提升箱体的整体密封性，减少低频发声时的箱体漏音问题，也能让装配后的外观面缝隙均匀，不会出现上下错位的外观缺陷。内部的腔体做了独立分隔设计，把发声单元腔体和电路控制板仓完全隔开，避免电路工作时的电磁干扰影响音频输出品质，同时电路仓预留了散热孔的位置，散热孔朝向设备底部，既可以保证空气流通带走电路工作产生的热量，也能避免灰尘、泼溅的液体直接从散热孔进入设备内部。在做结构建模时，所有外观曲面都做了曲率连续检查，避免曲面出现褶皱、拐点，保证后期注塑开模时的脱模顺畅度，所有卡扣、定位柱的位置都做了拔模斜度处理，装配螺丝柱都做了加强筋连接，避免螺丝锁附时出现柱体断裂的问题。
