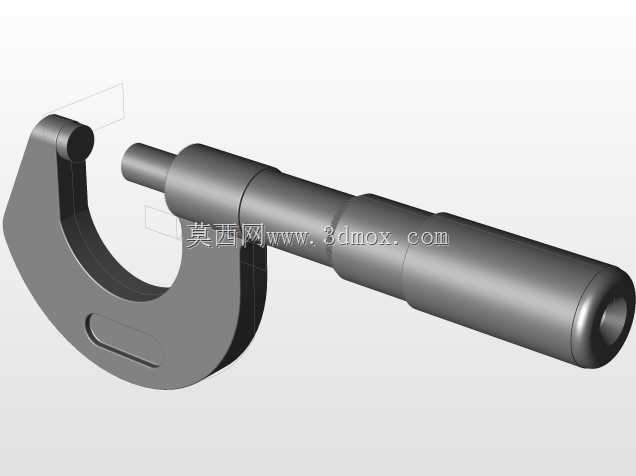

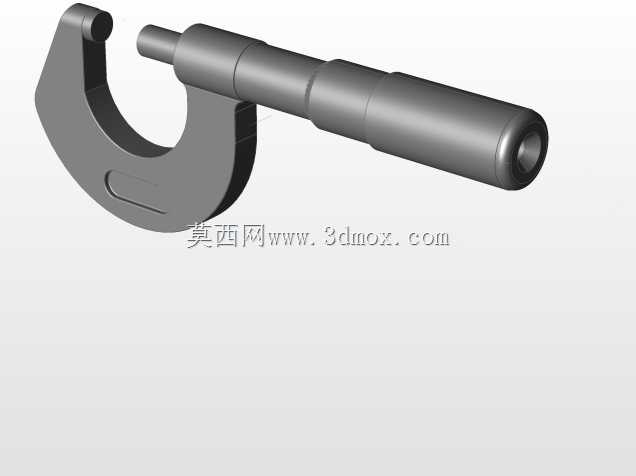

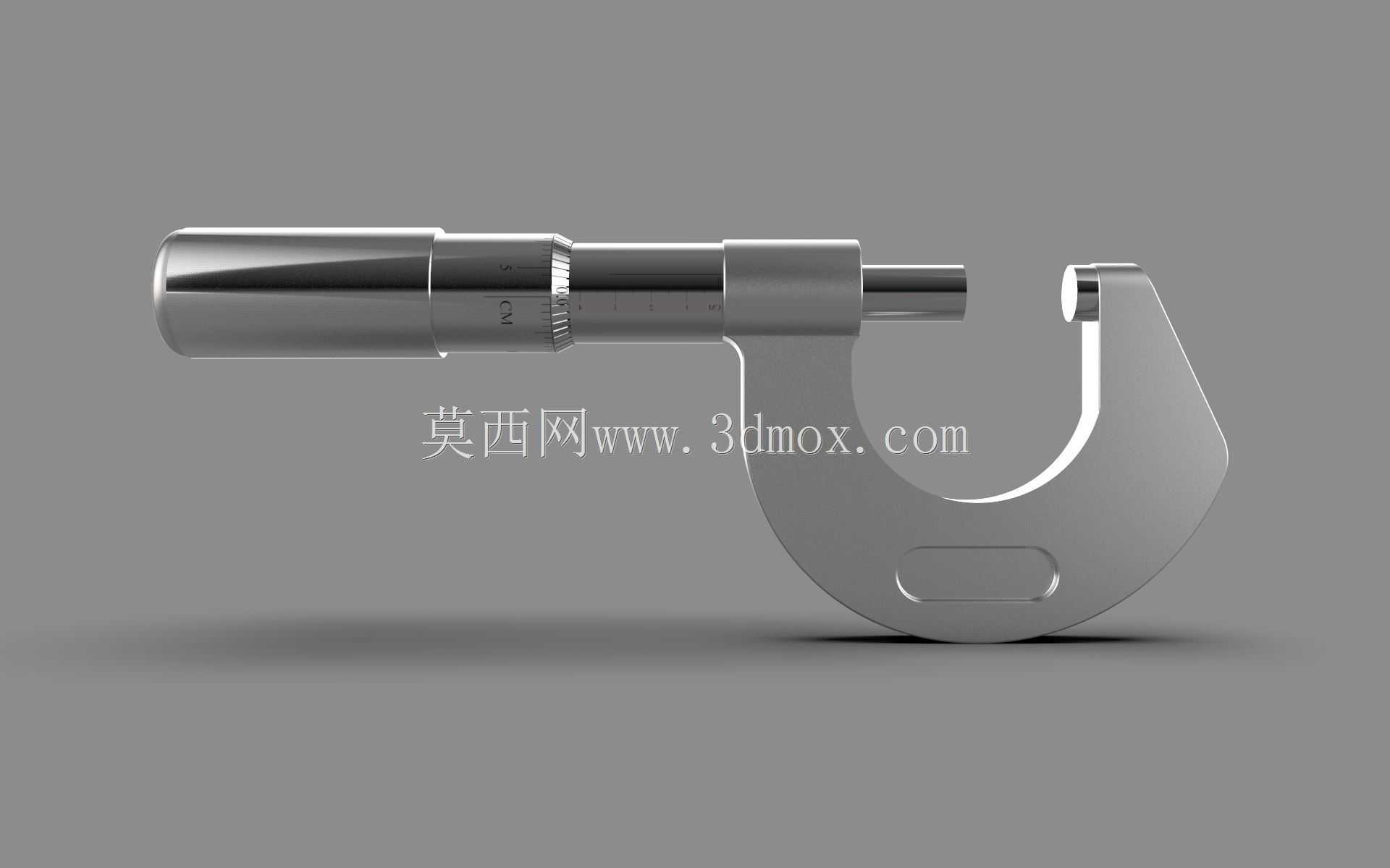

高精度机械式螺纹千分尺结构设计

在机械加工、五金零部件生产以及精密装配的现场场景中，螺纹连接的可靠性直接决定整套设备的运行稳定性，而螺纹参数的检测环节，离不开这类机械式螺纹千分尺的应用。不同于普通外径千分尺，这款量具的测头专门适配螺纹牙型的检测需求，能够在不破坏工件表面的前提下，完成外螺纹中径等核心参数的快速测量，覆盖普通公制、英制紧固螺纹的日常检测需求，是车间质检工位、机加工调机工位、装配复检环节的常备工具。从结构设计逻辑来看，这款量具沿用了经典的螺旋副传动原理，通过测微螺杆的精密螺距配合固定套管、微分筒的刻度标识，实现微米级的读数精度，尺架部分采用刚性优异的合金材质锻造，经过时效处理消除内应力，避免长期使用后出现形变导致测量基准偏移；测砧与测微螺杆的测量端面经过特殊硬化处理，耐磨性能优异，能够应对高频次的车间检测使用场景，减少日常校准的频次。在外形与安装边界的设计上，尺架的C型开口尺寸匹配常规紧固件的测量范围，握持部分做了圆弧过渡处理，适配人手握持施力的姿态，棘轮测力装置能够保证每次测量时的施力保持一致，避免因人工按压力度差异带来的测量误差，锁紧装置可以在测量完成后固定测微螺杆位置，方便读数记录与数据复核。实际使用中，这款量具不需要外接电源，对车间复杂的油污、粉尘环境适应性强，日常维护仅需要定期清洁测量端面、给螺旋副添加少量轻质润滑油即可，相比光学类螺纹检测设备，采购成本低、上手门槛低，一线操作员工经过简单培训即可独立完成检测操作，在中小批量零部件生产的质检环节，能够大幅提升螺纹参数的检测效率，快速筛选出牙型不合格、中径超差的残次品，避免不合格螺纹件流入装配环节导致的螺纹滑牙、连接松动、密封失效等后续问题。设计建模过程中，重点还原了测微螺杆与尺架的配合公差、刻度线的对应位置、棘轮机构的止逆结构，保证模型装配后能够模拟真实量具的测量动作，可用于量具类产品的结构展示、教学演示以及虚拟装配场景的素材使用。
