TWS真无线蓝牙耳机带充电仓结构设计

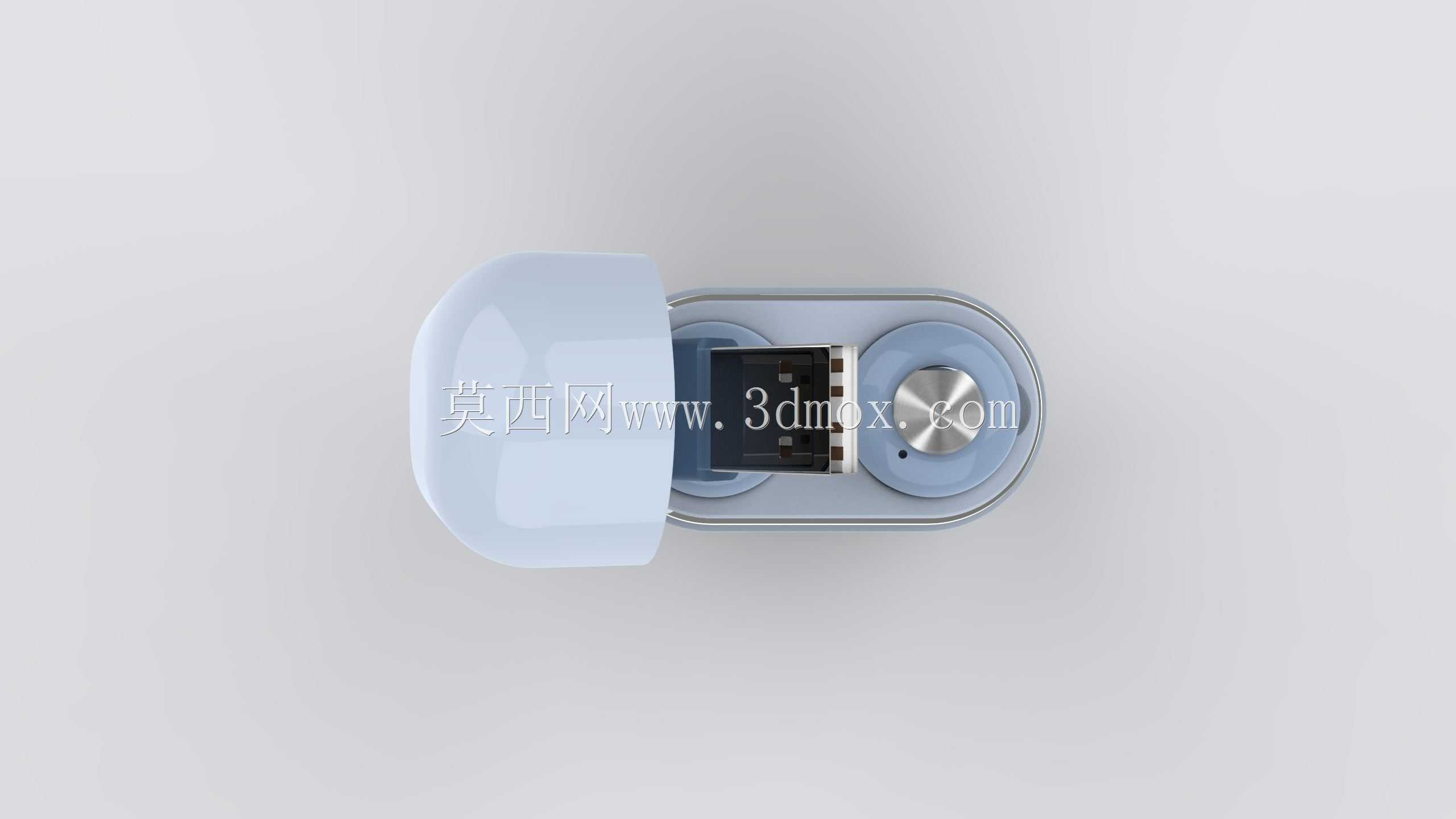

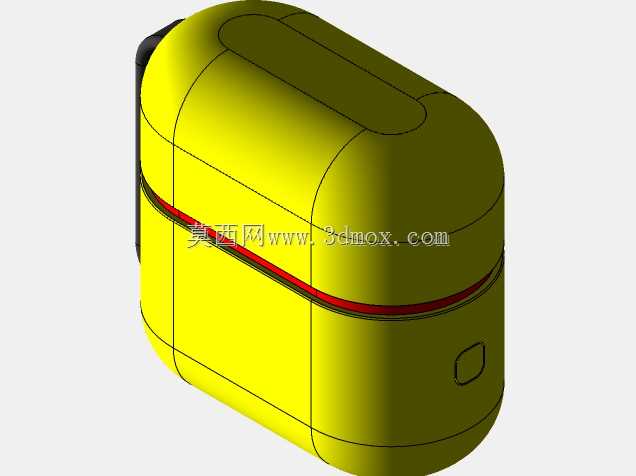

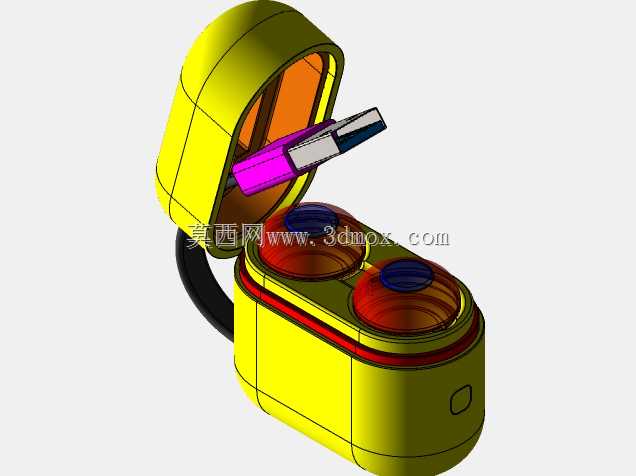

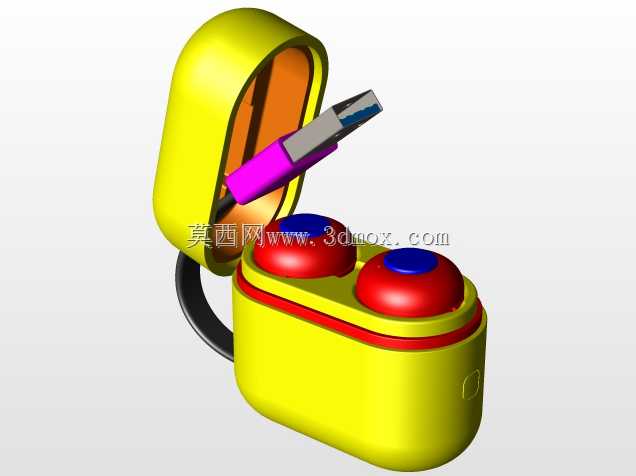

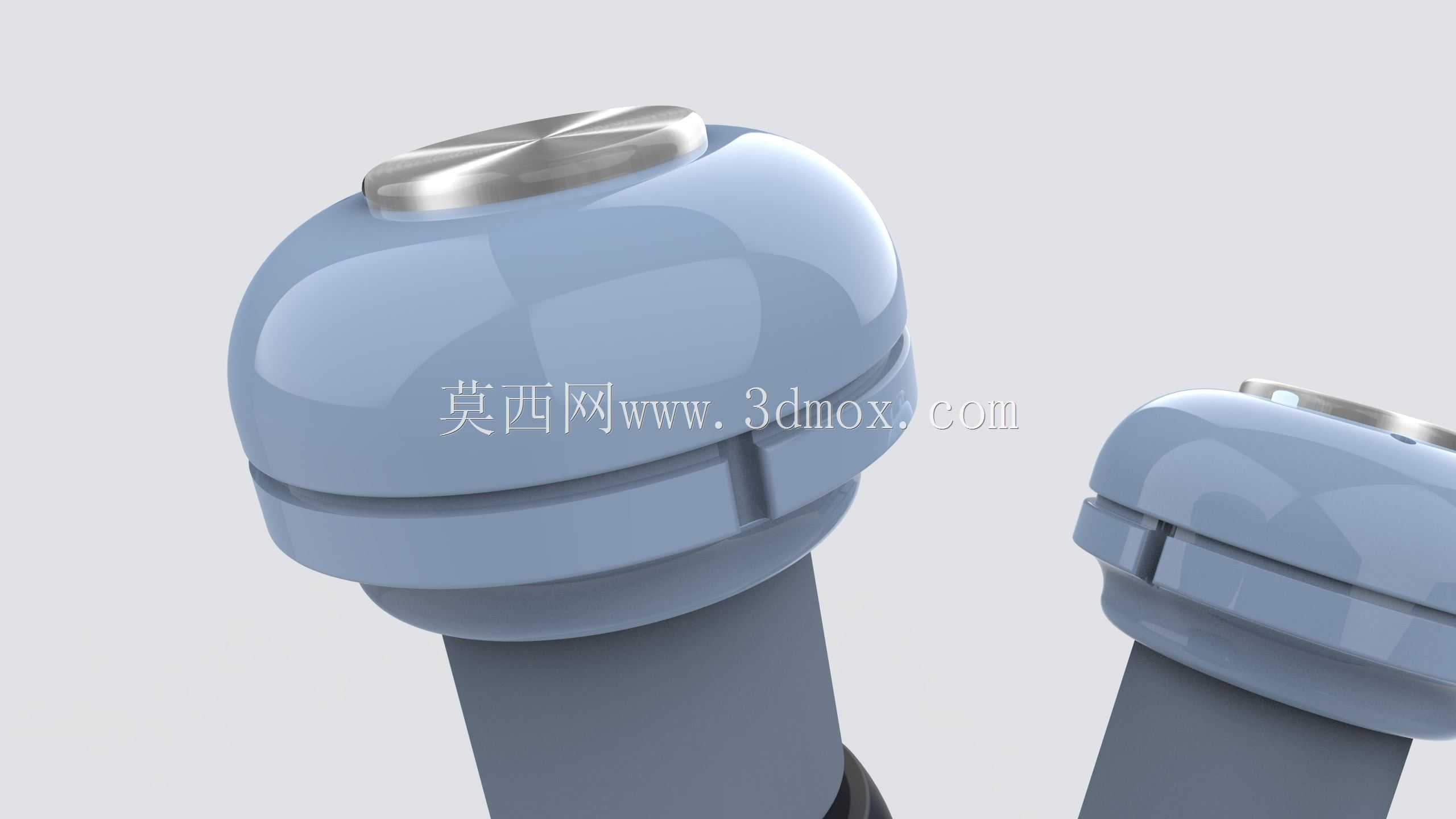

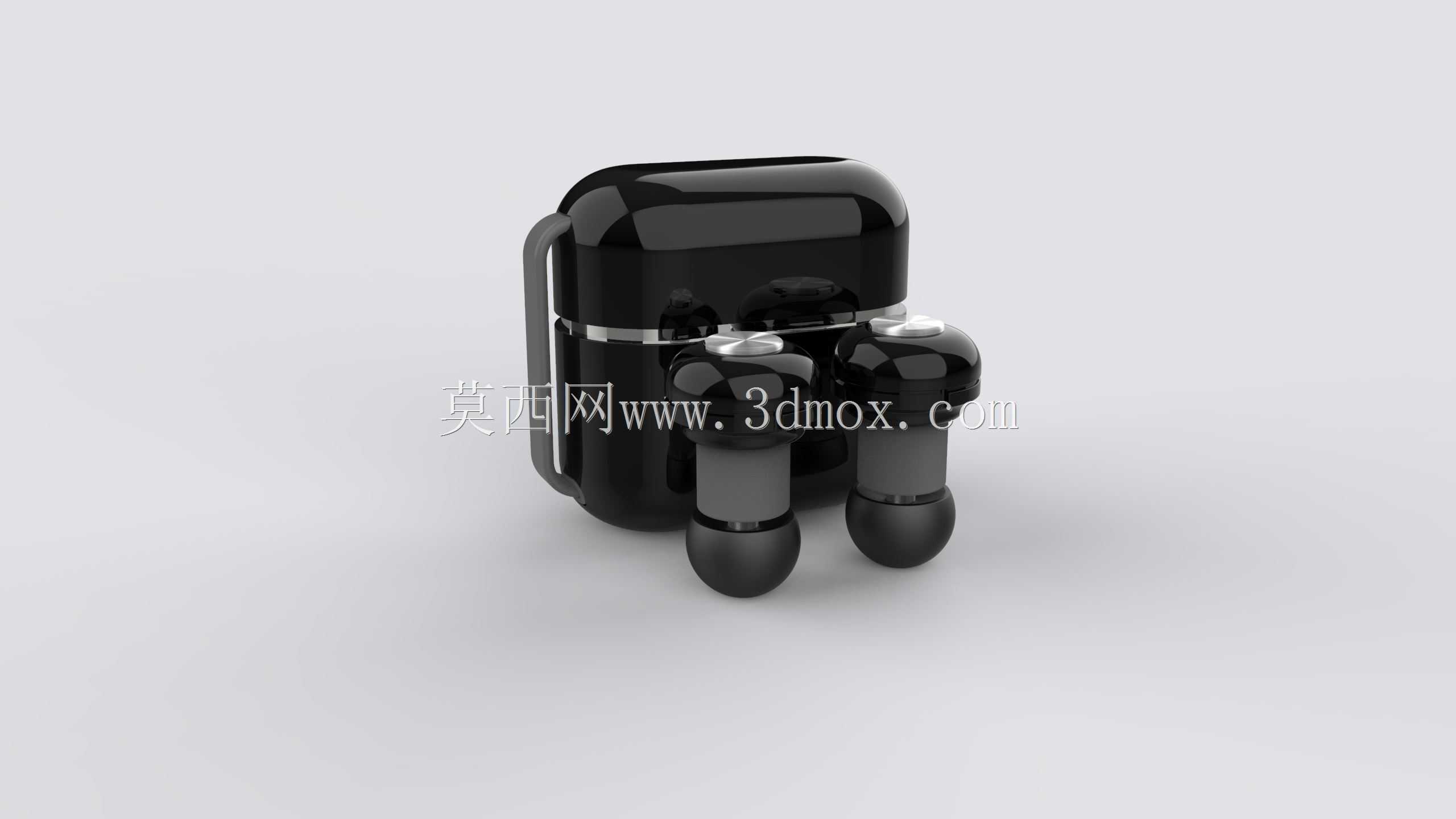

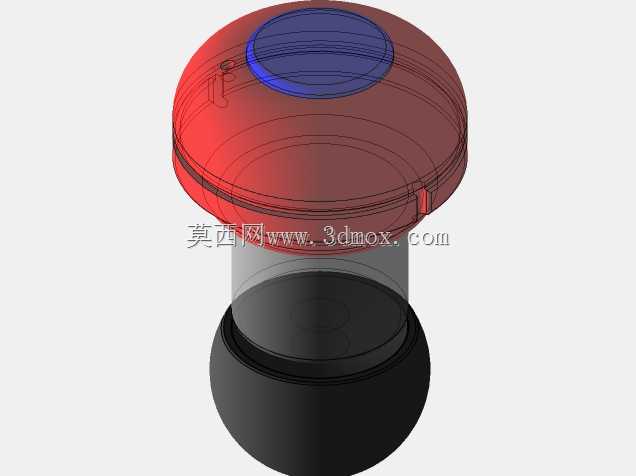

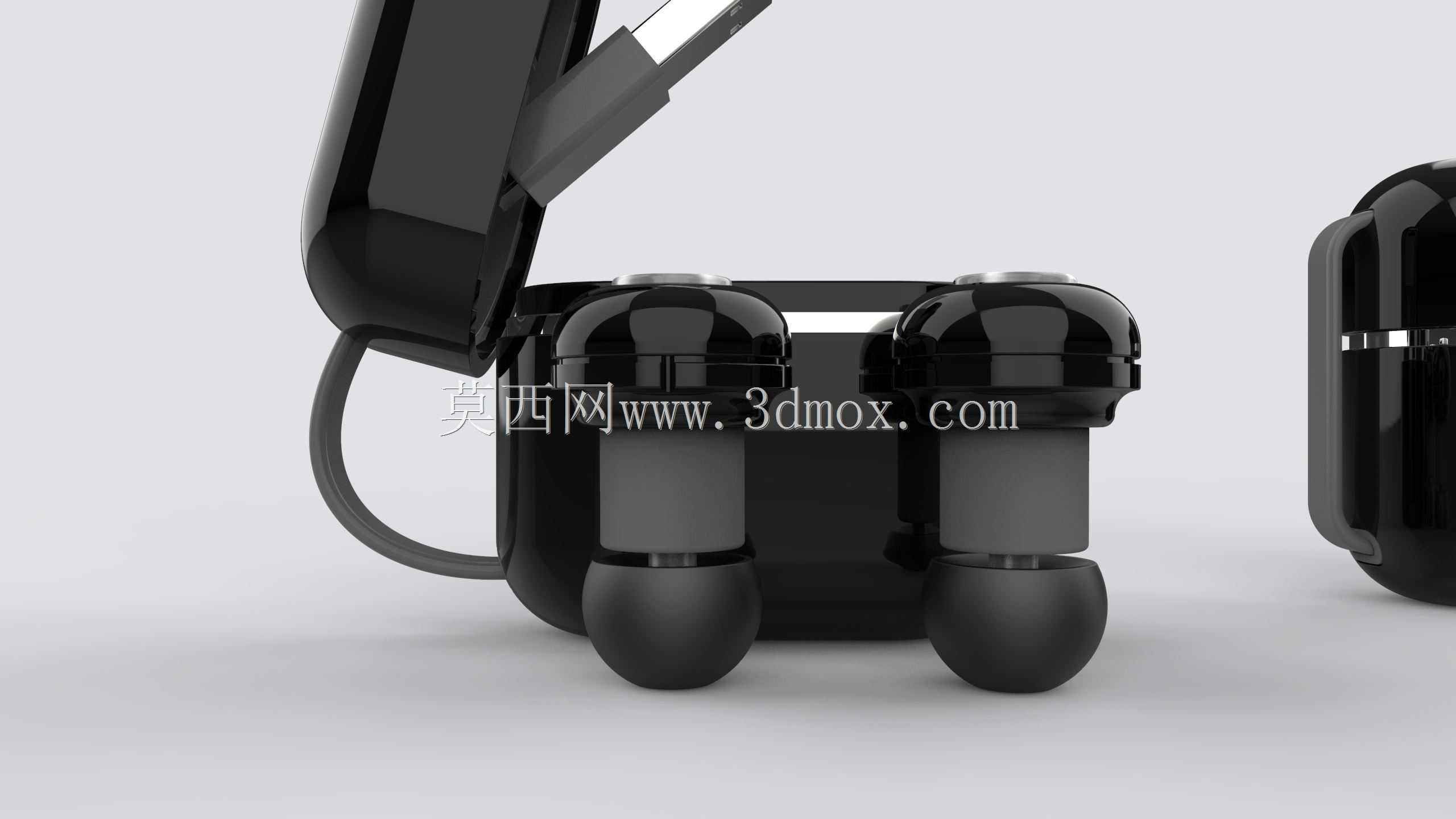

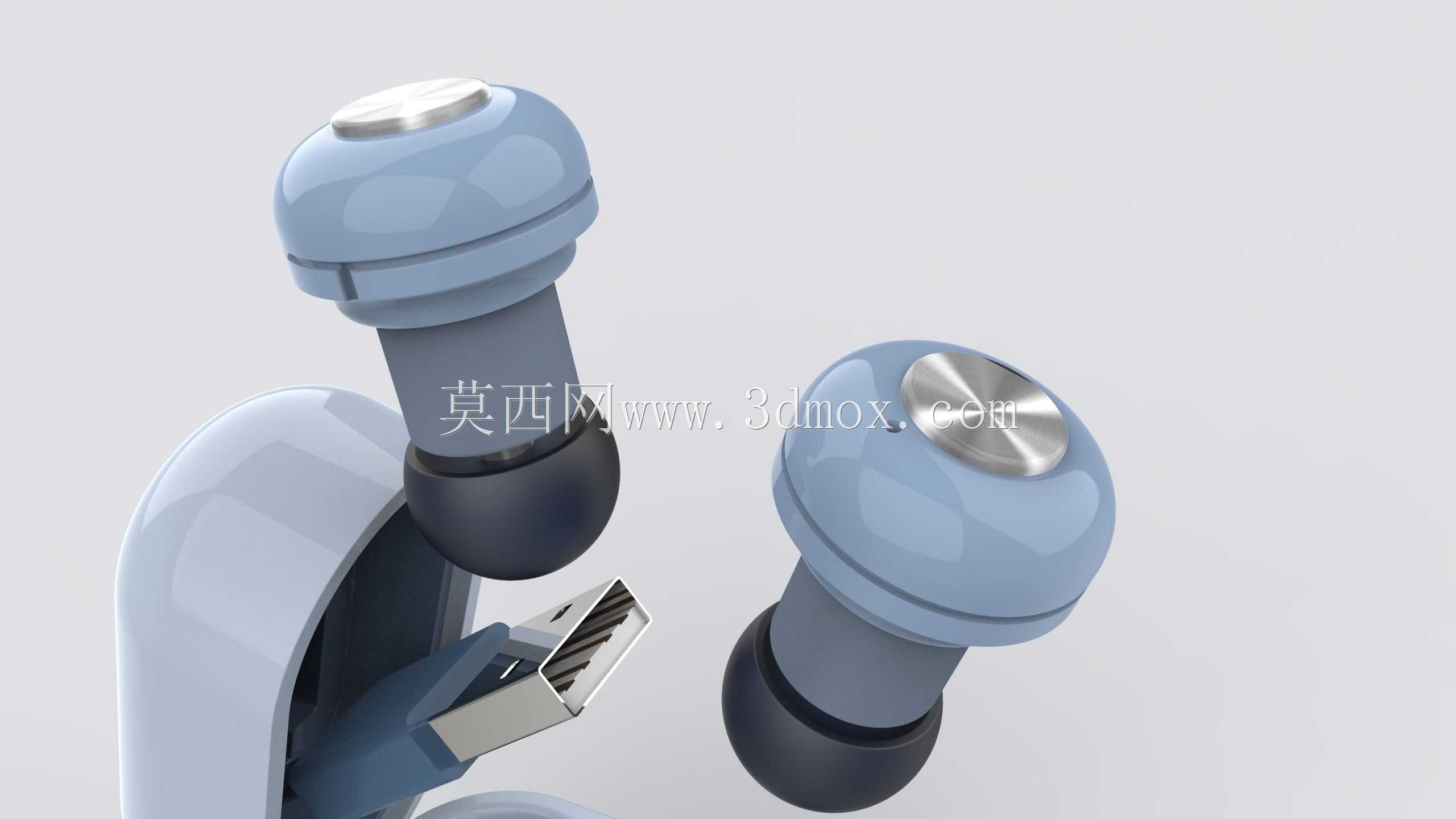

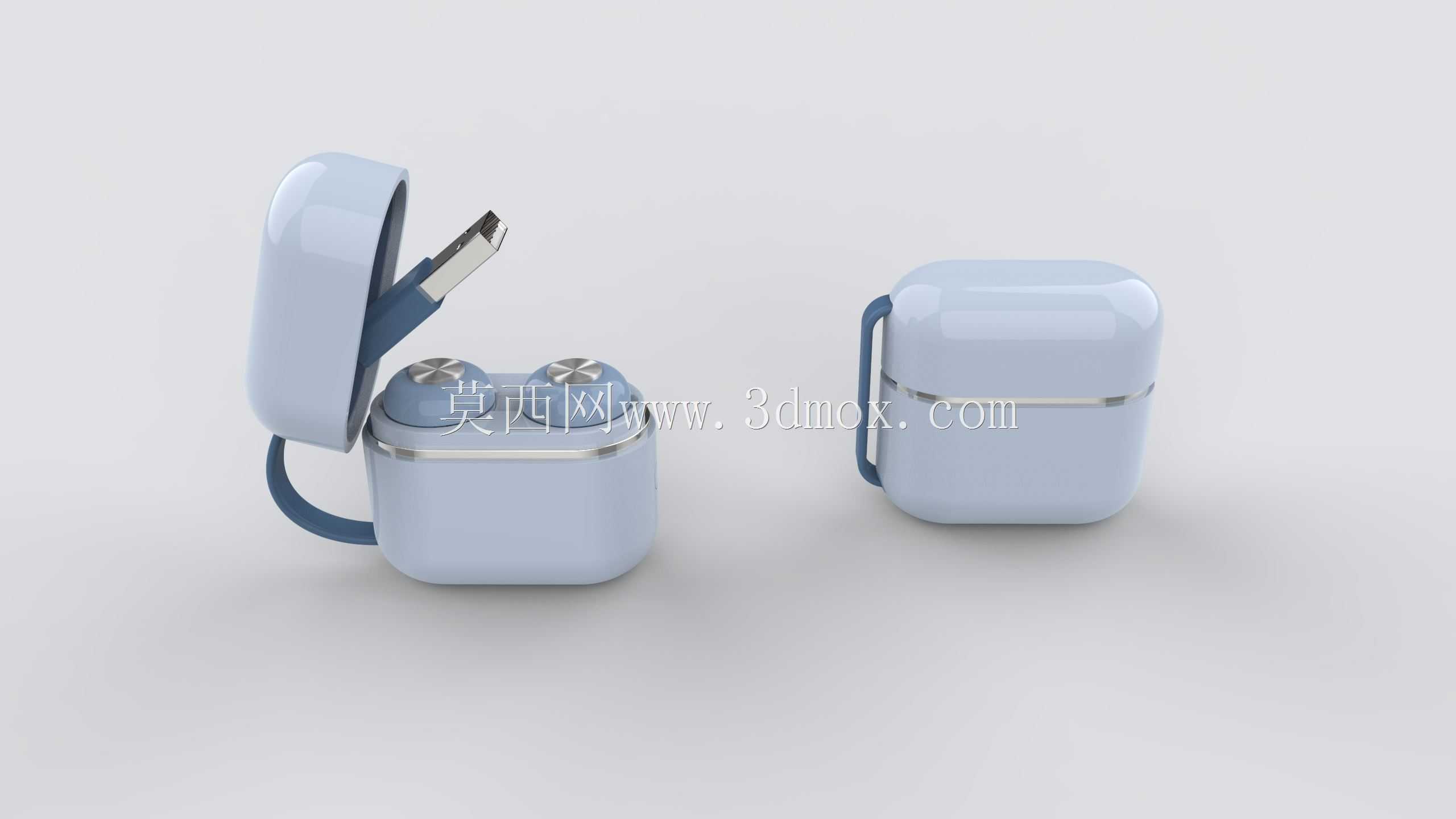

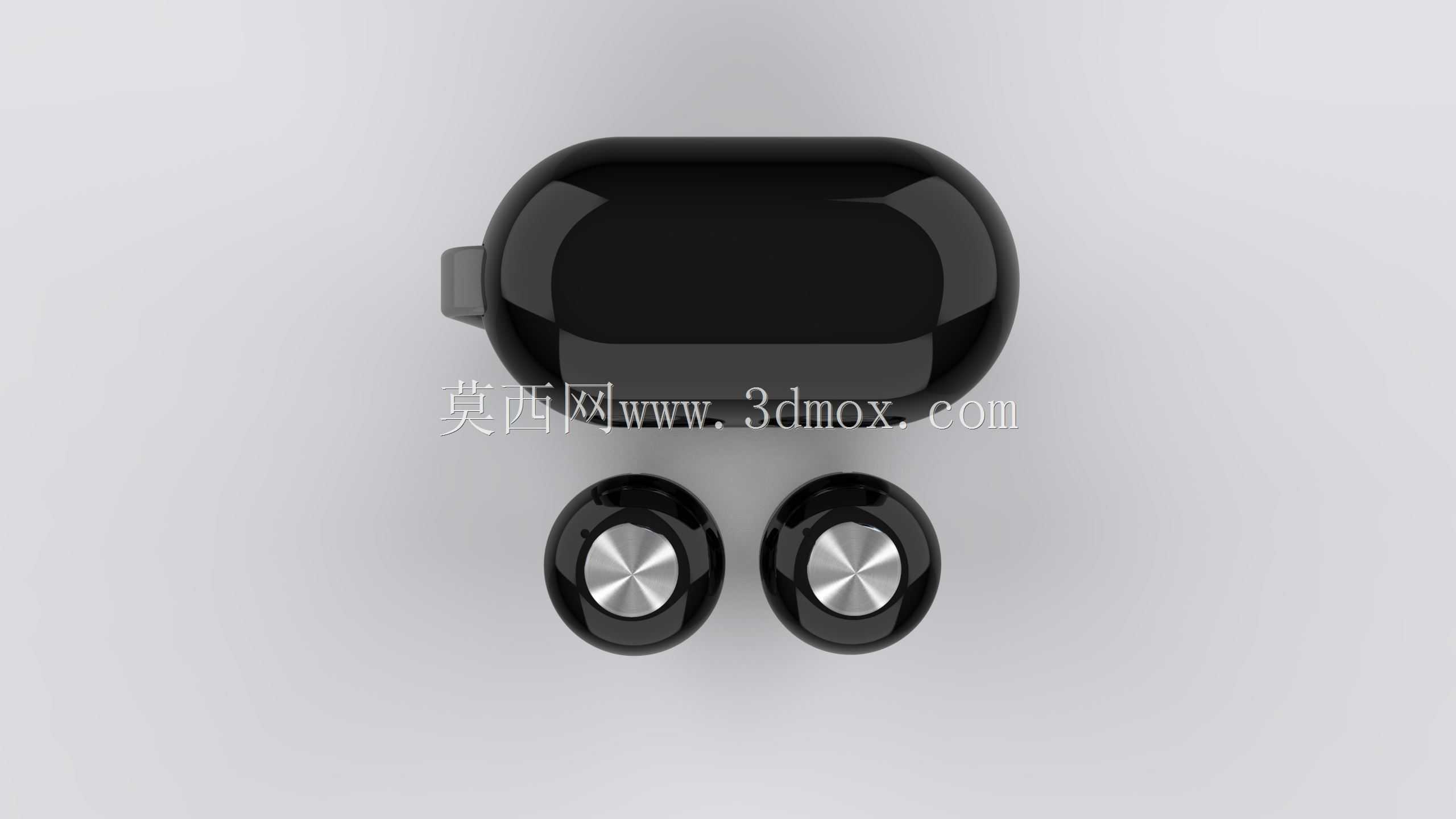

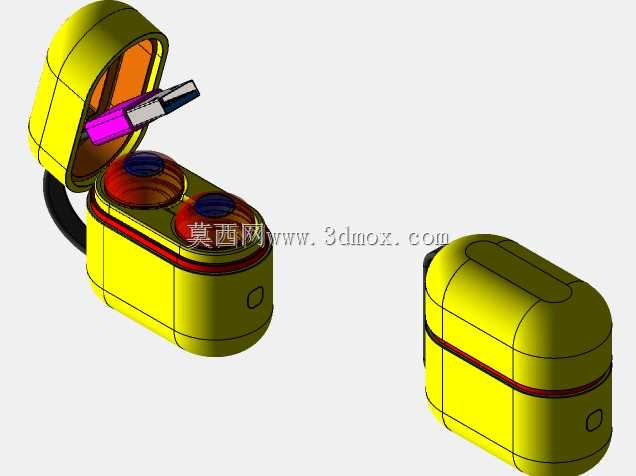

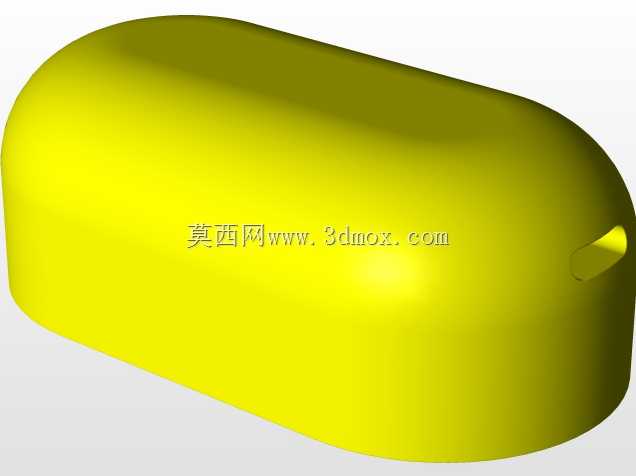

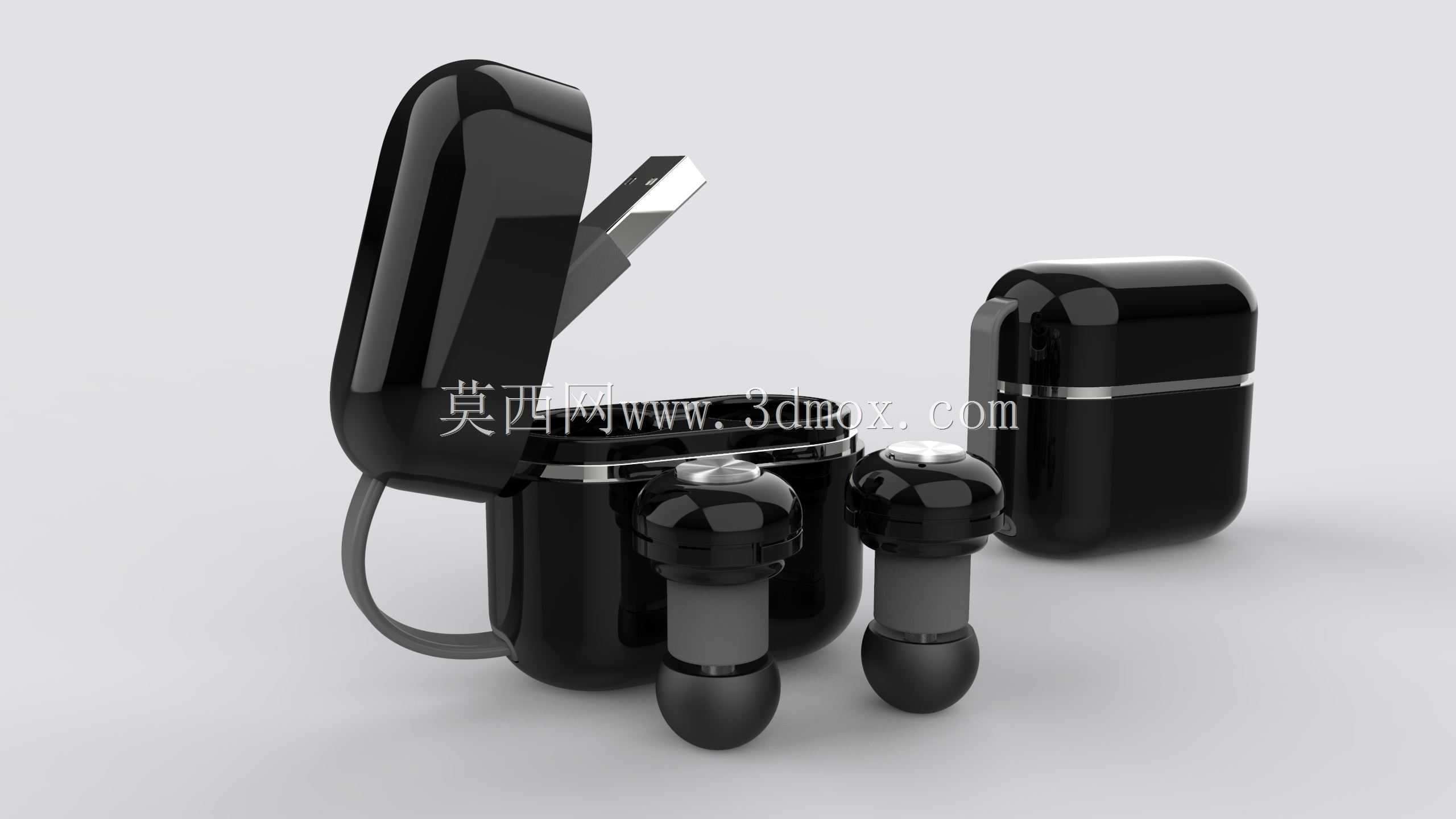

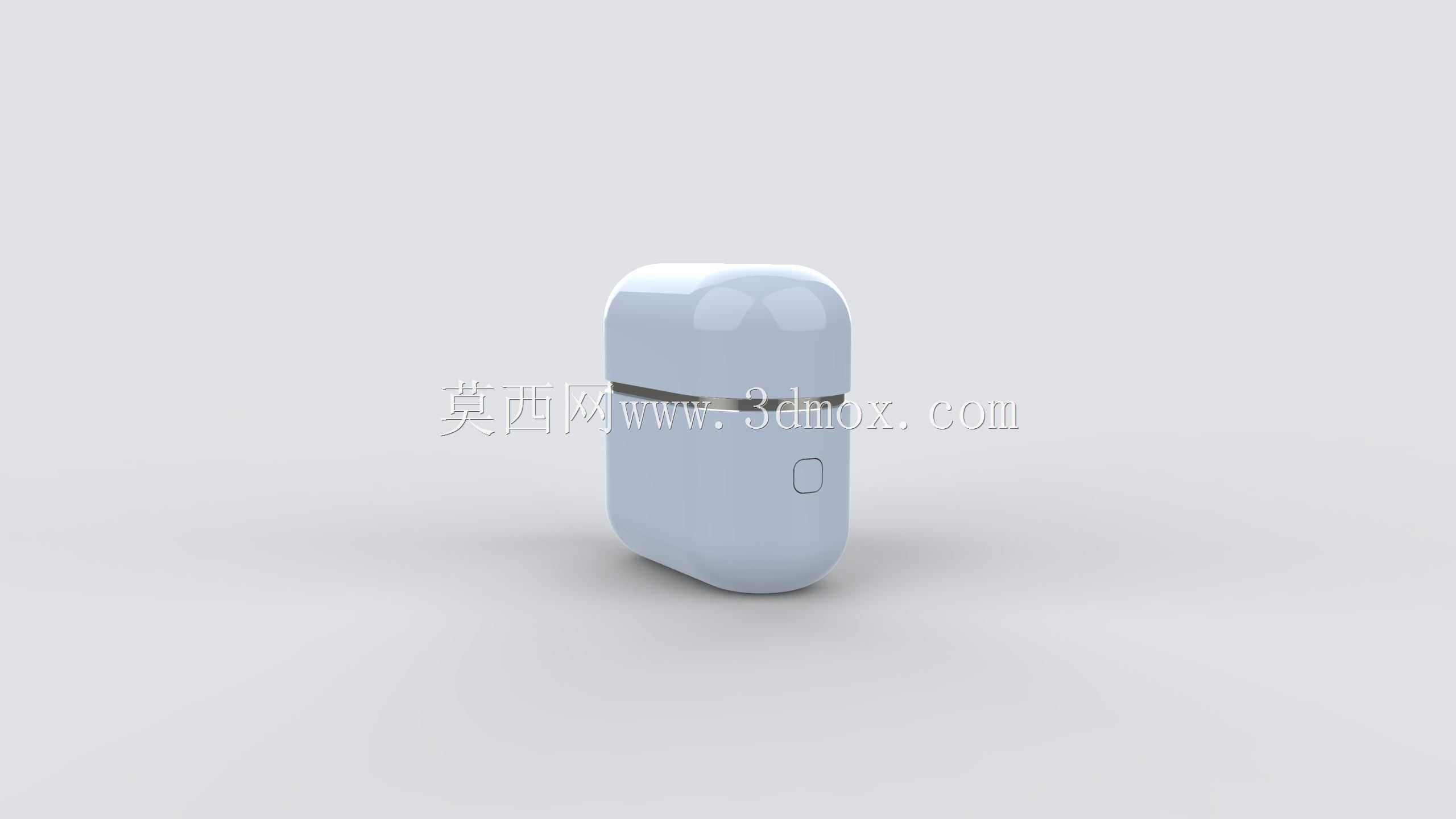

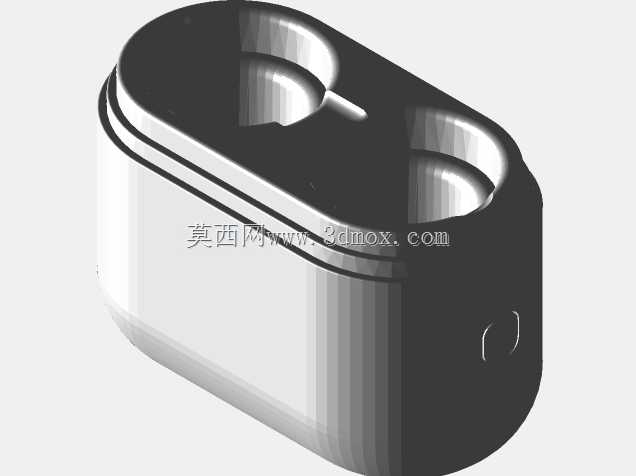

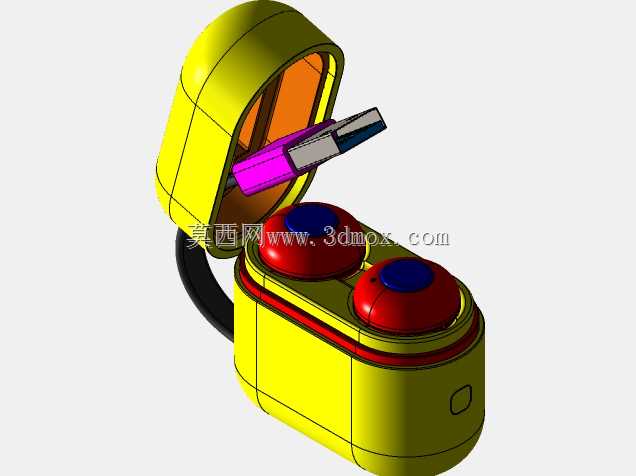

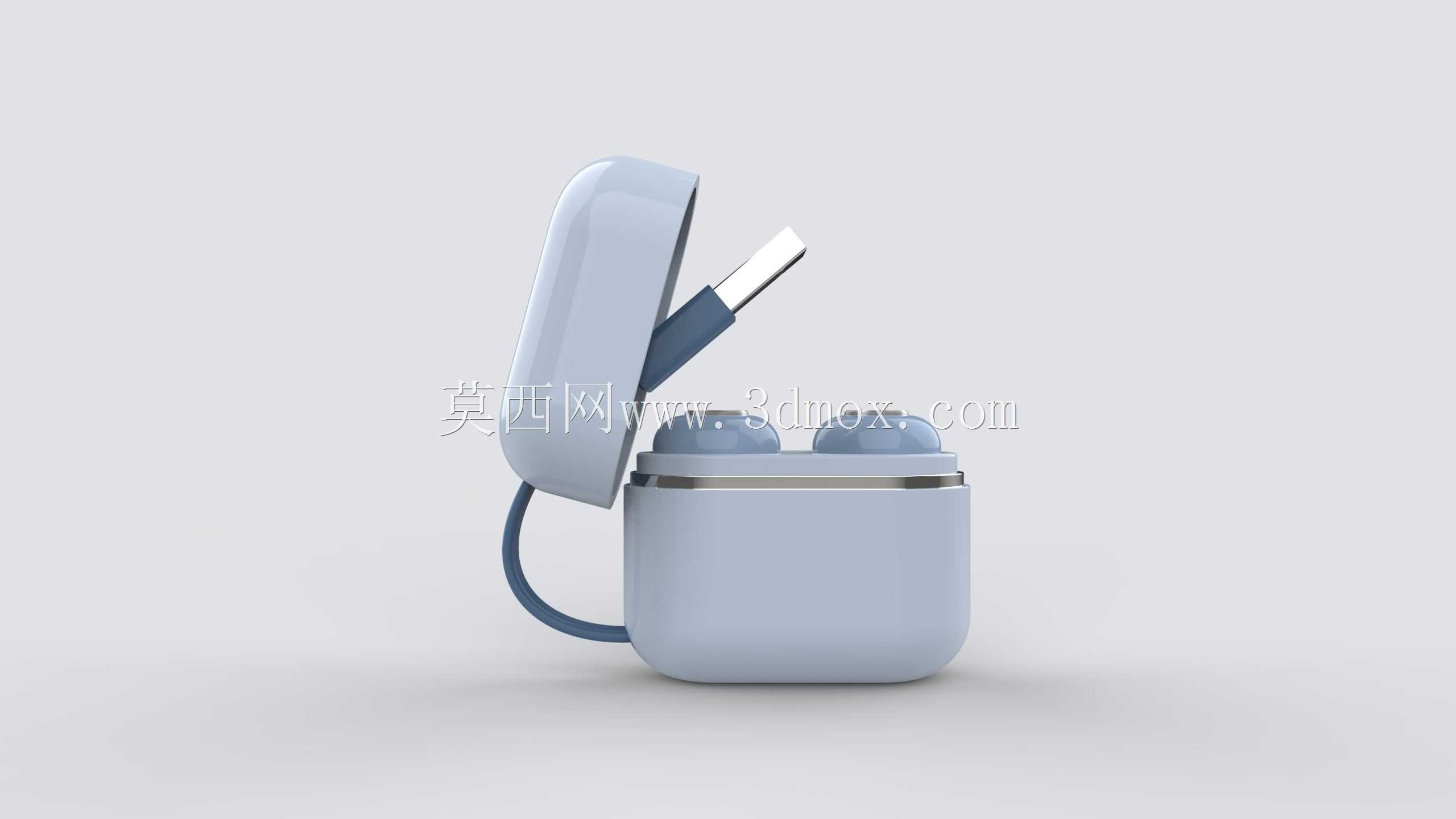

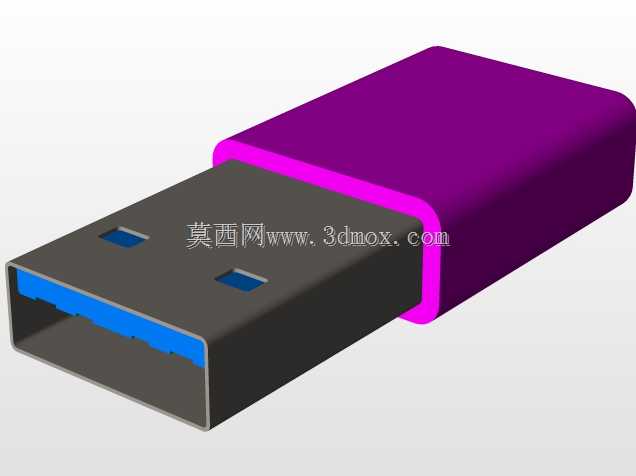

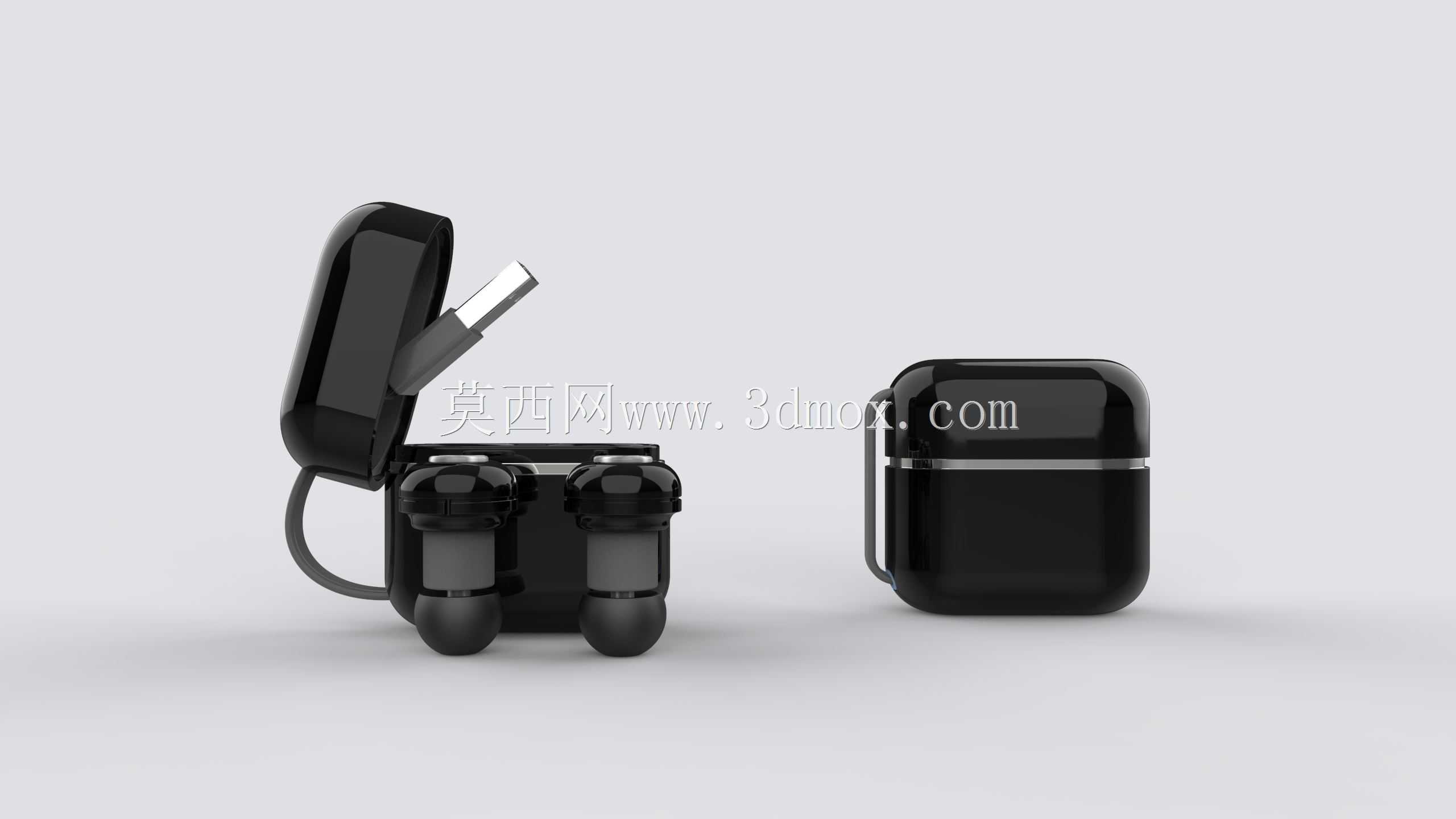

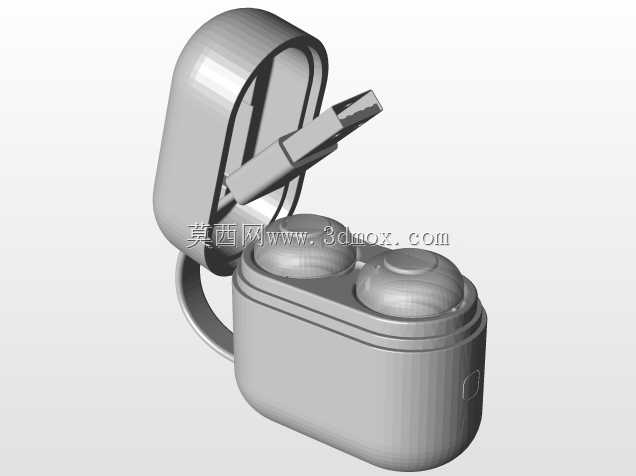

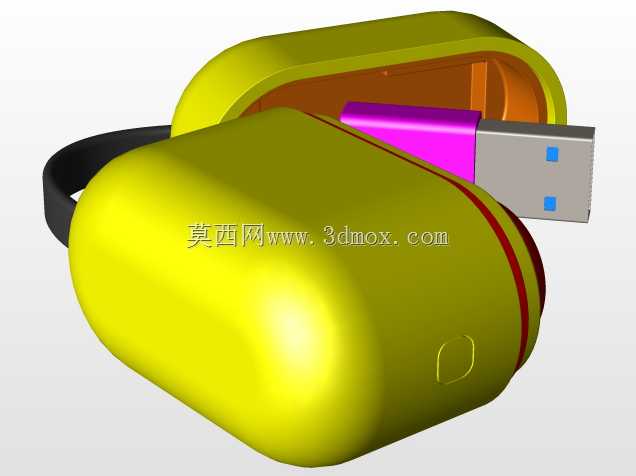

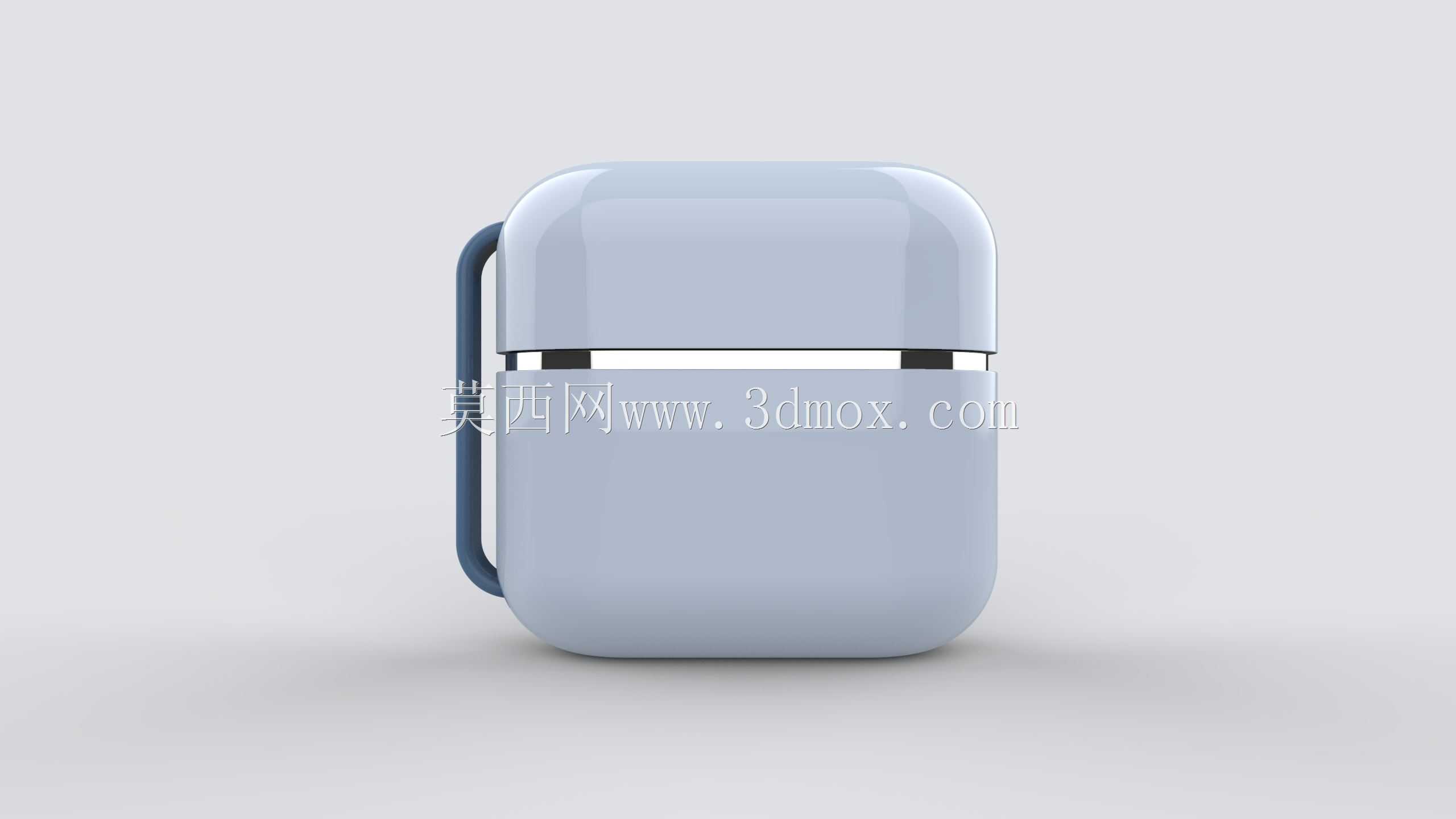

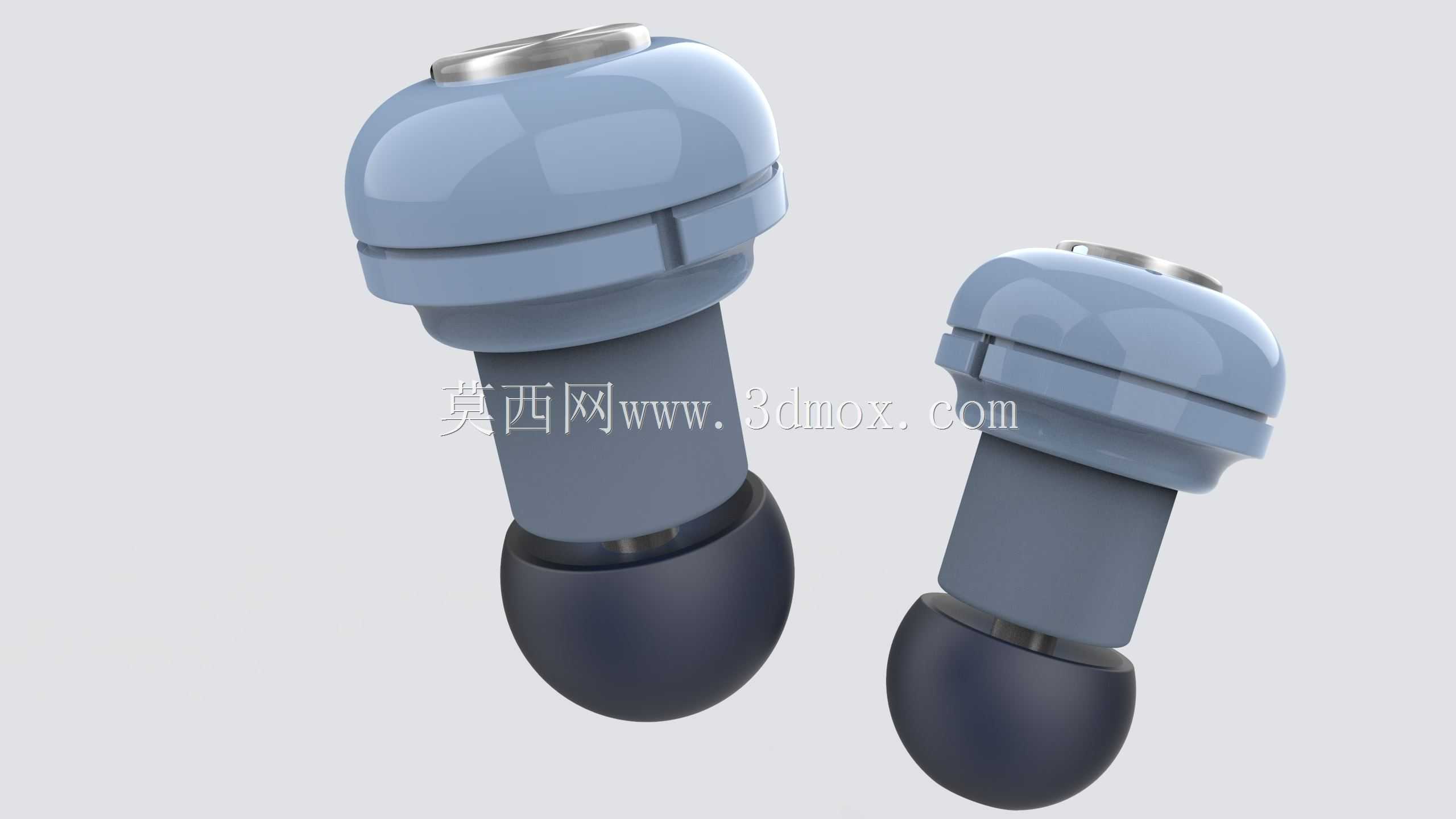

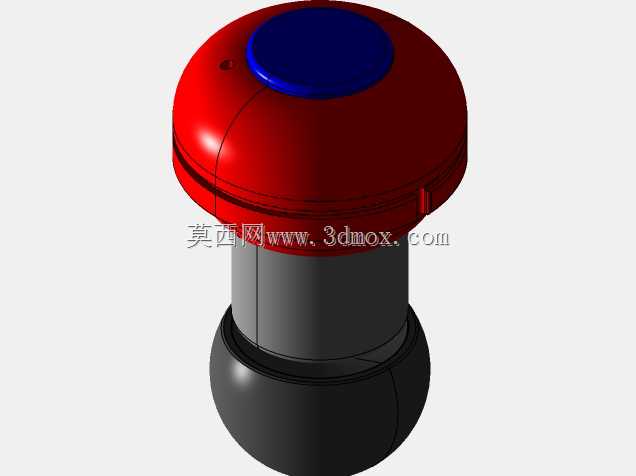

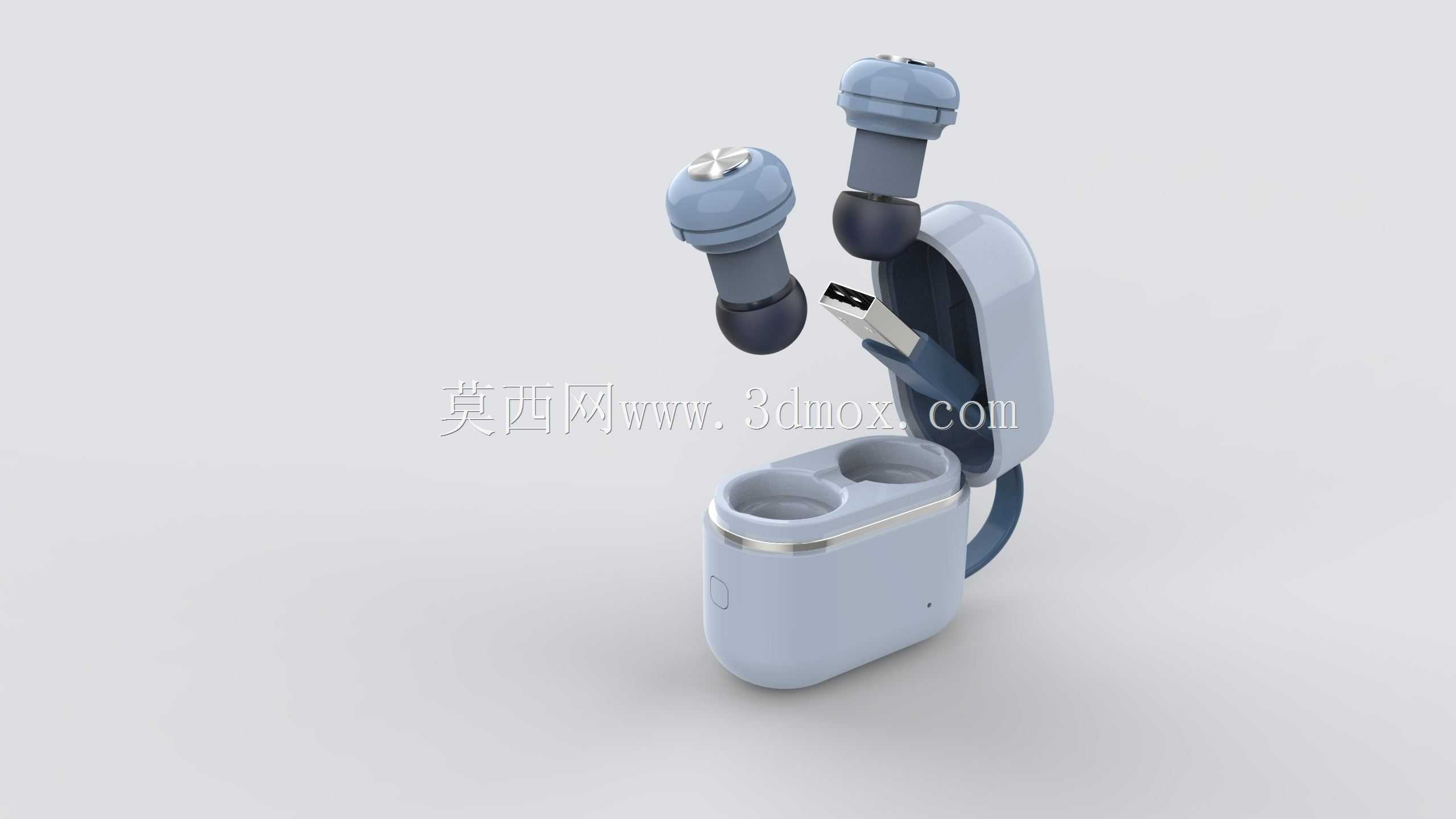

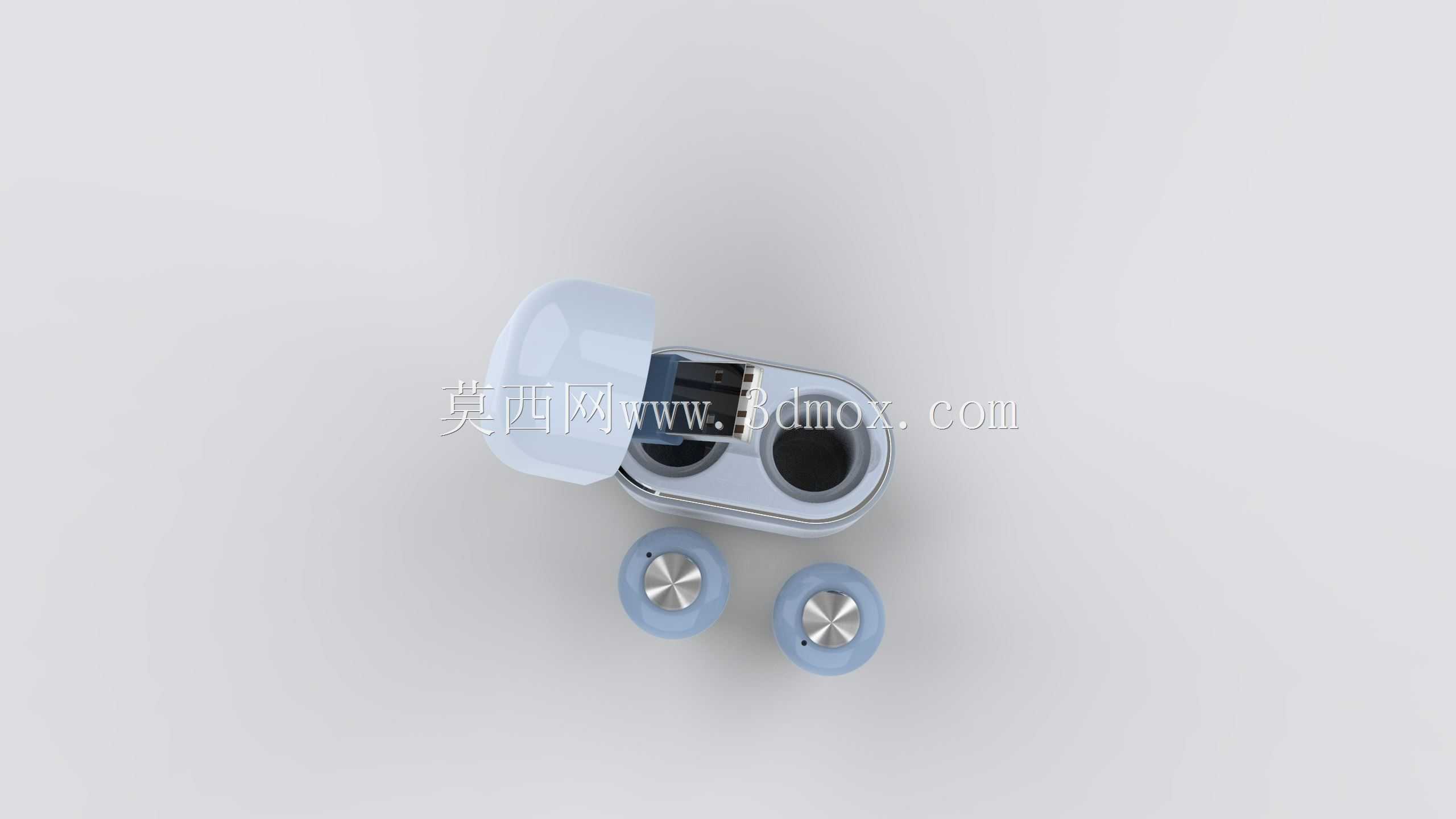

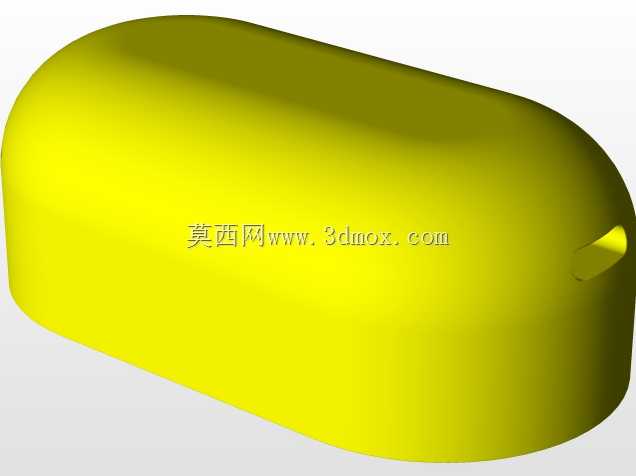

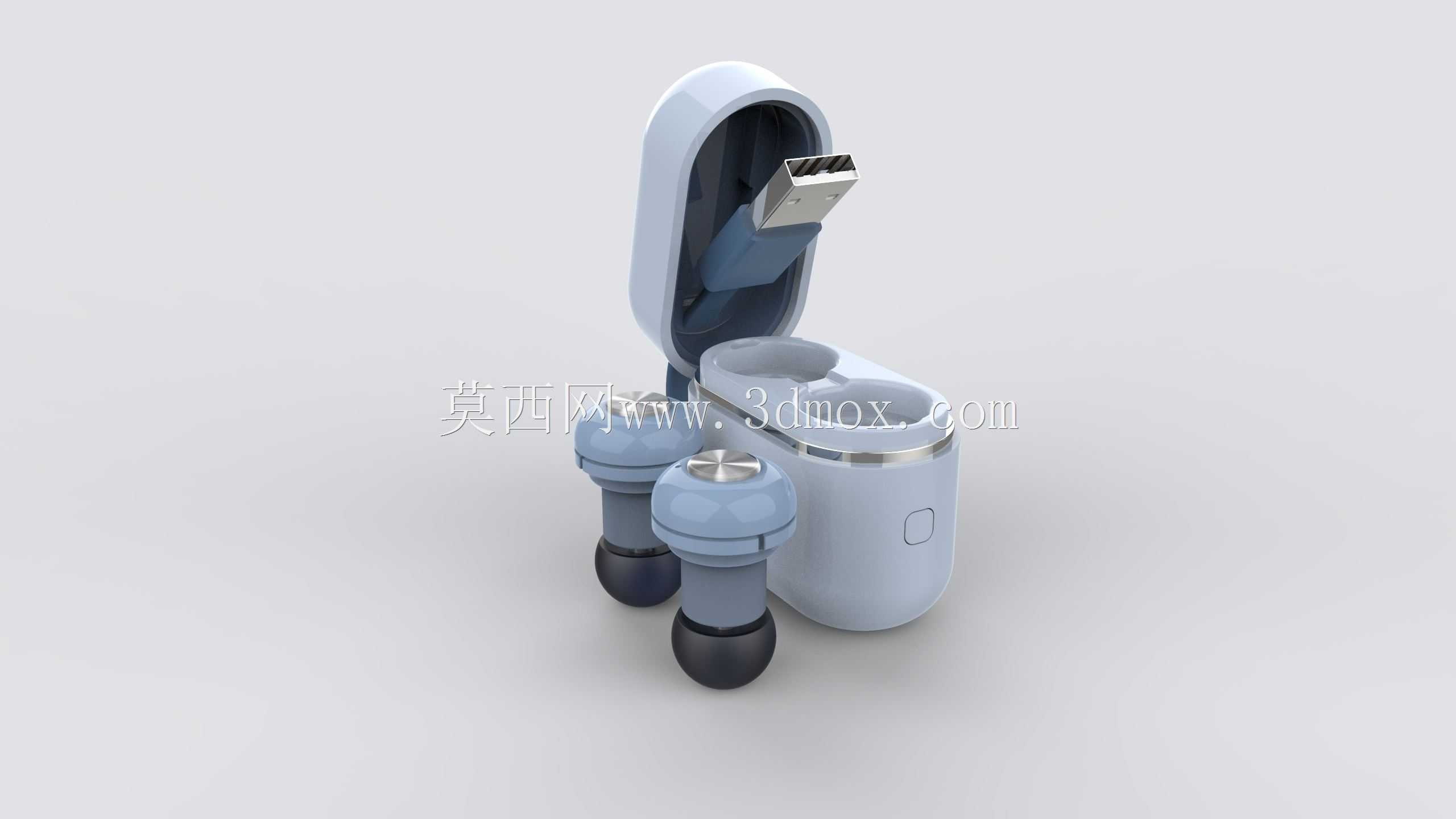

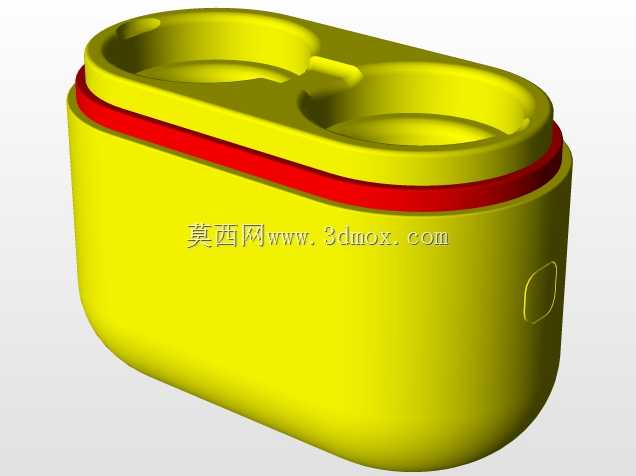

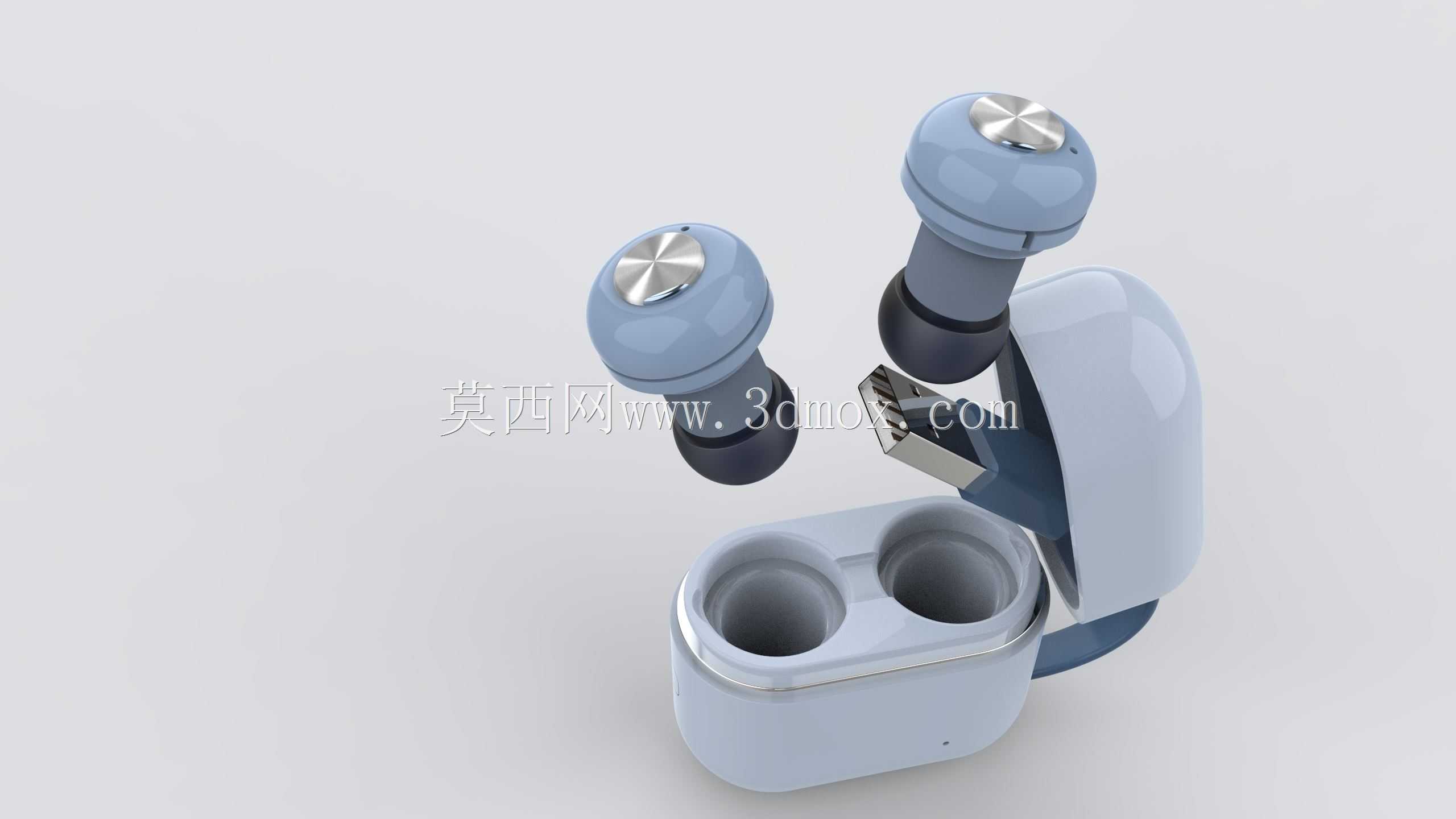

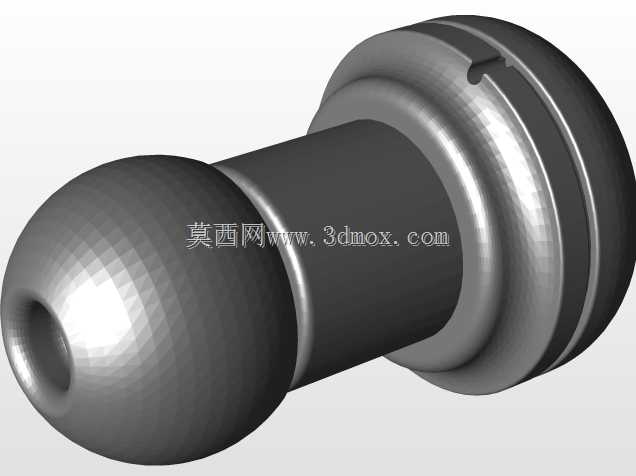

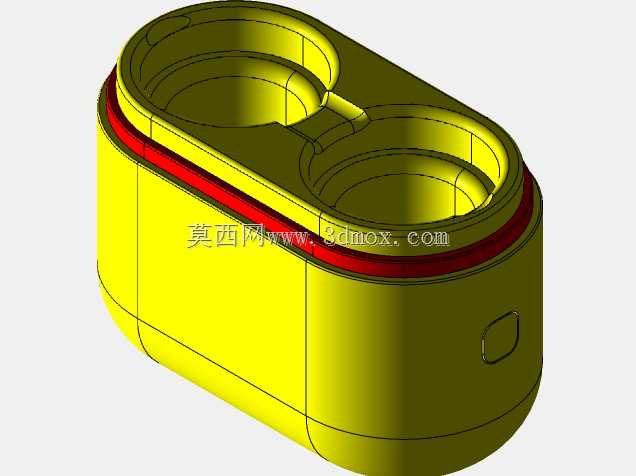

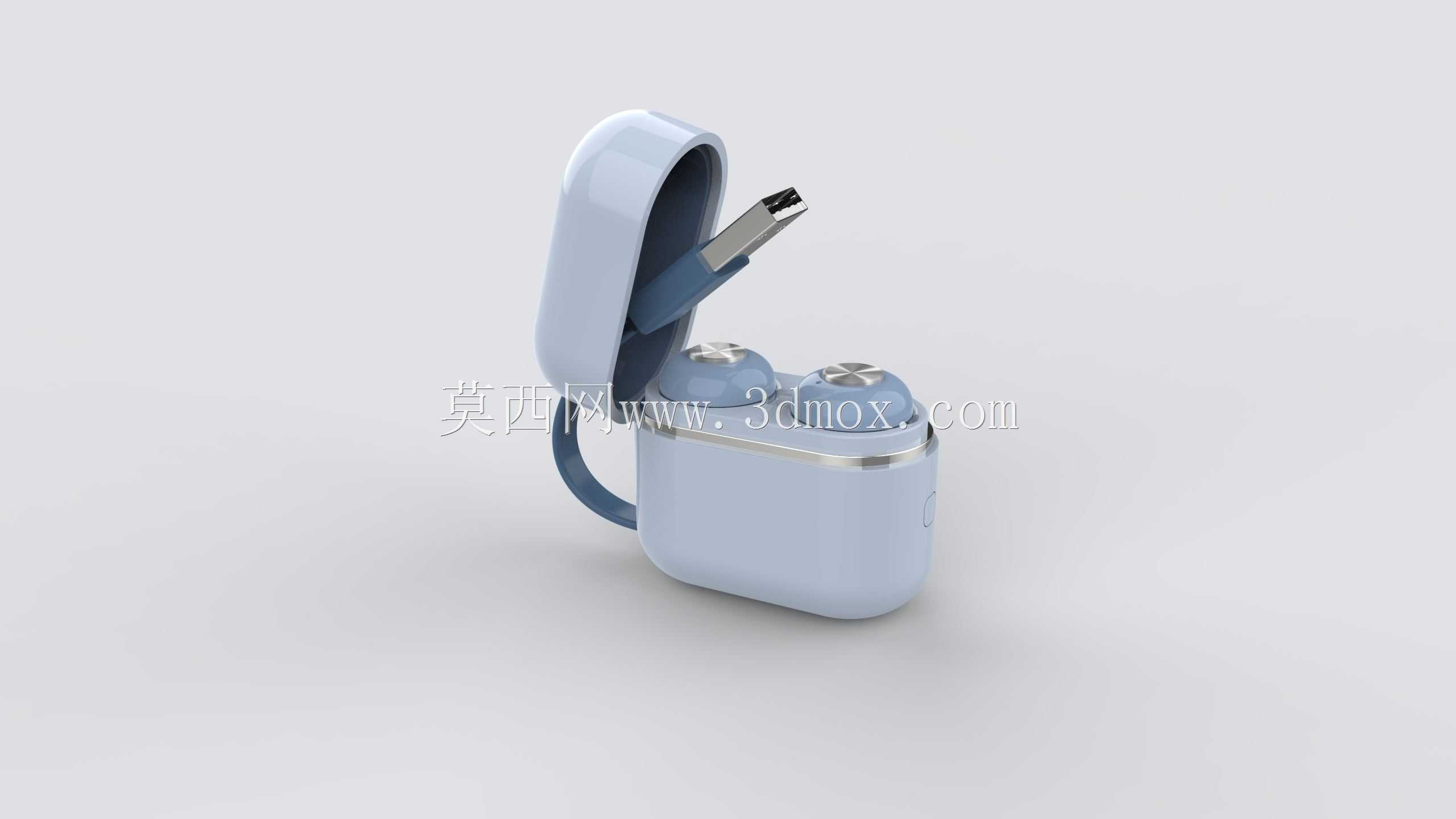

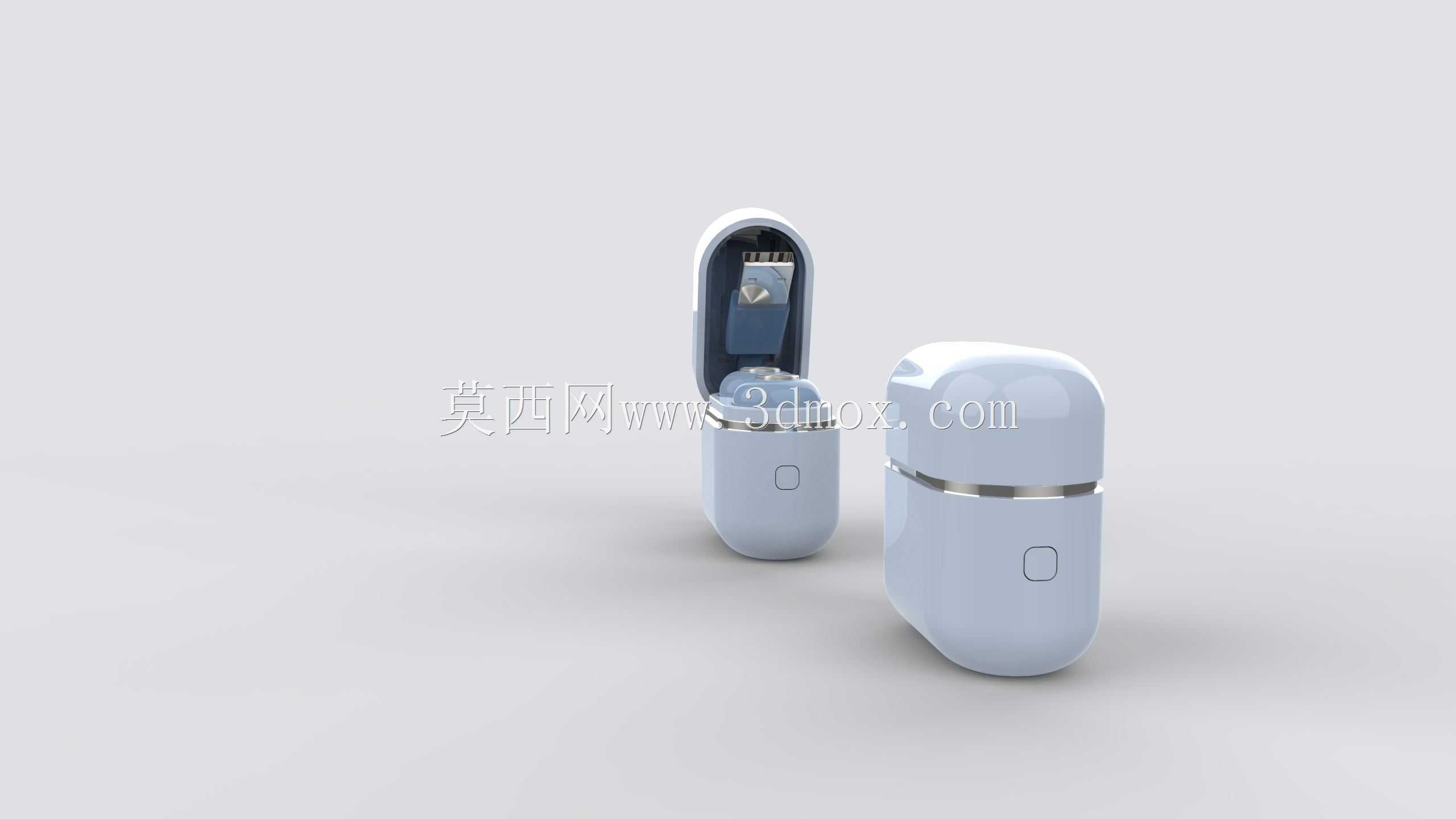

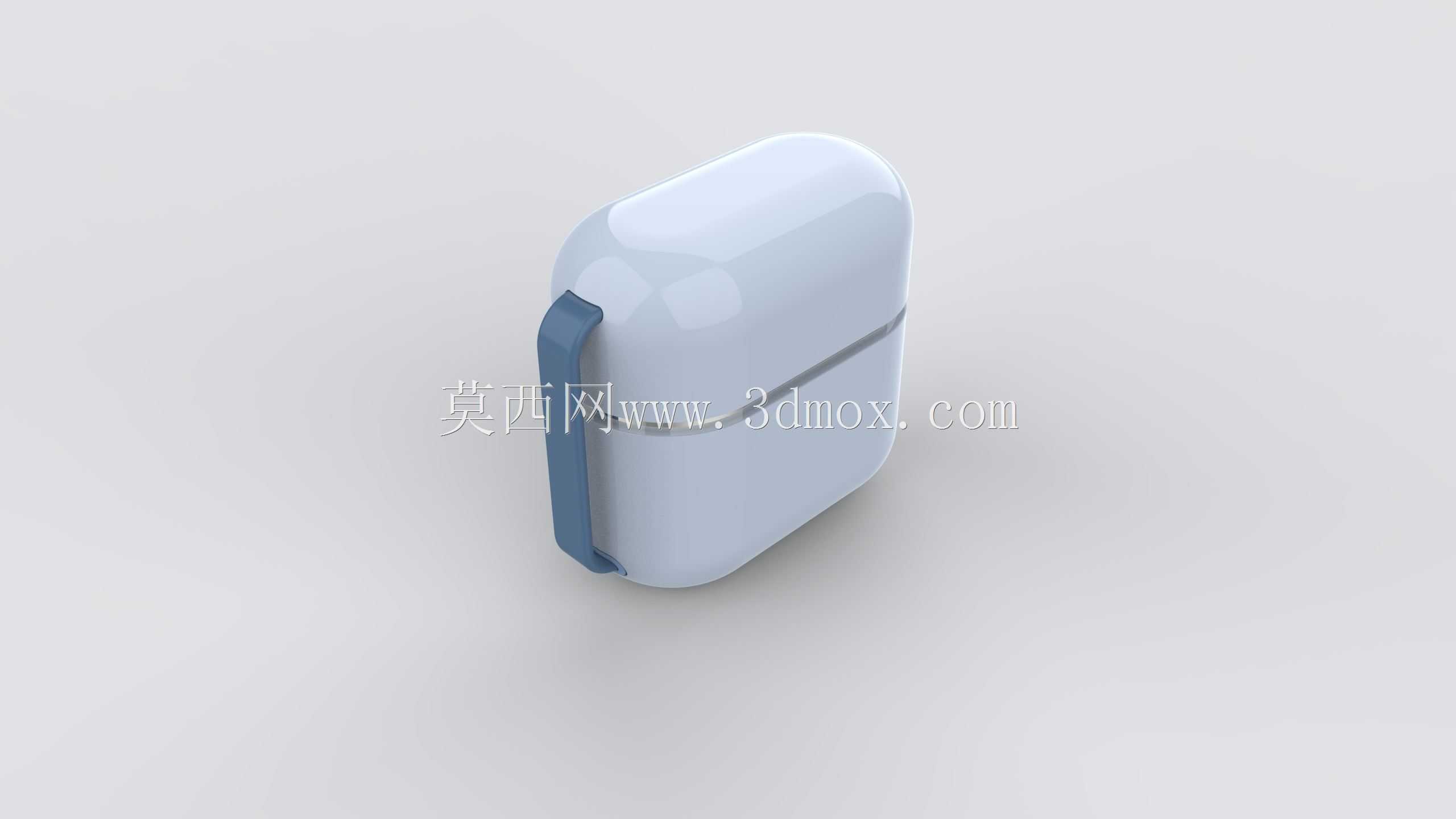

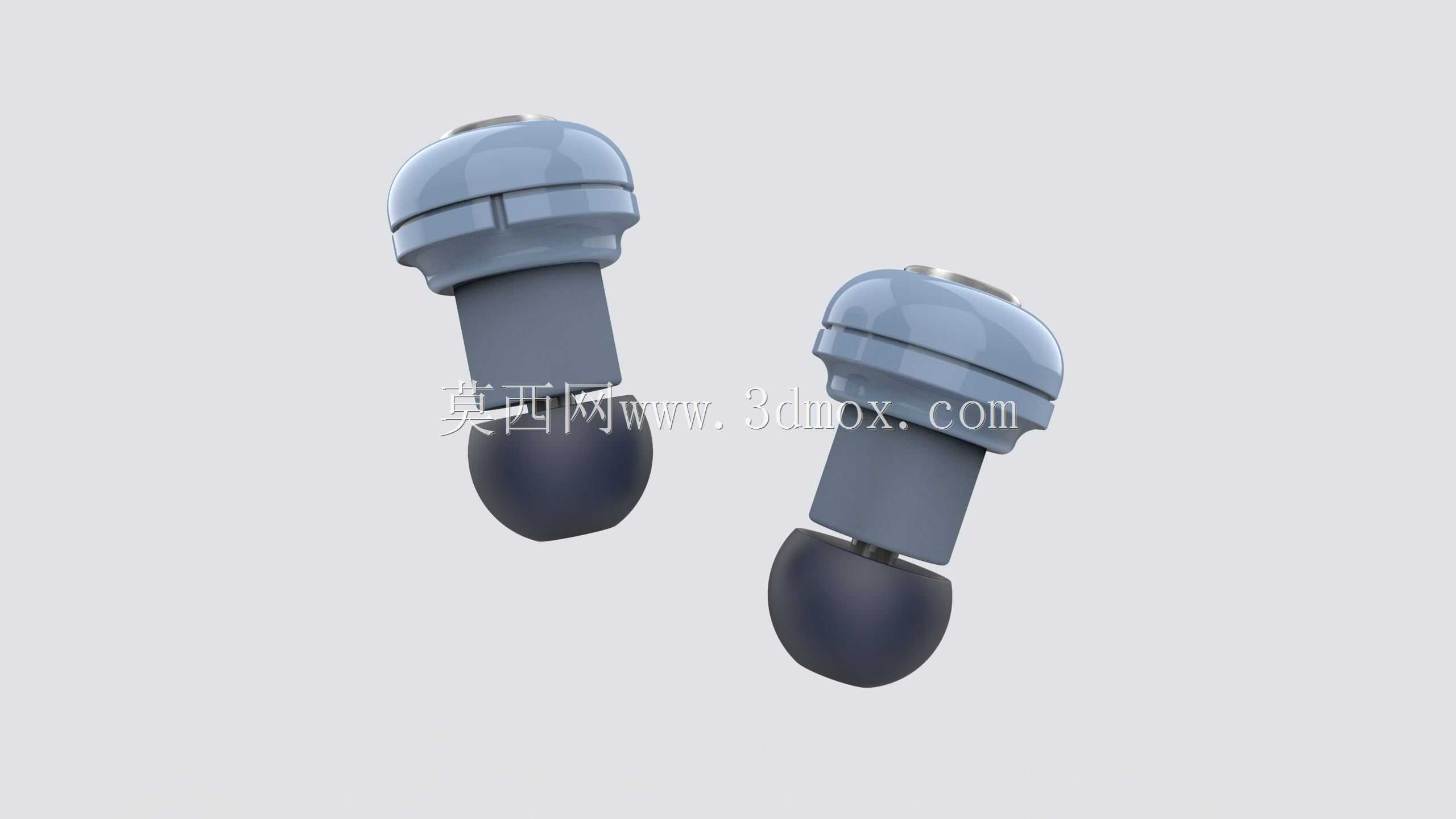

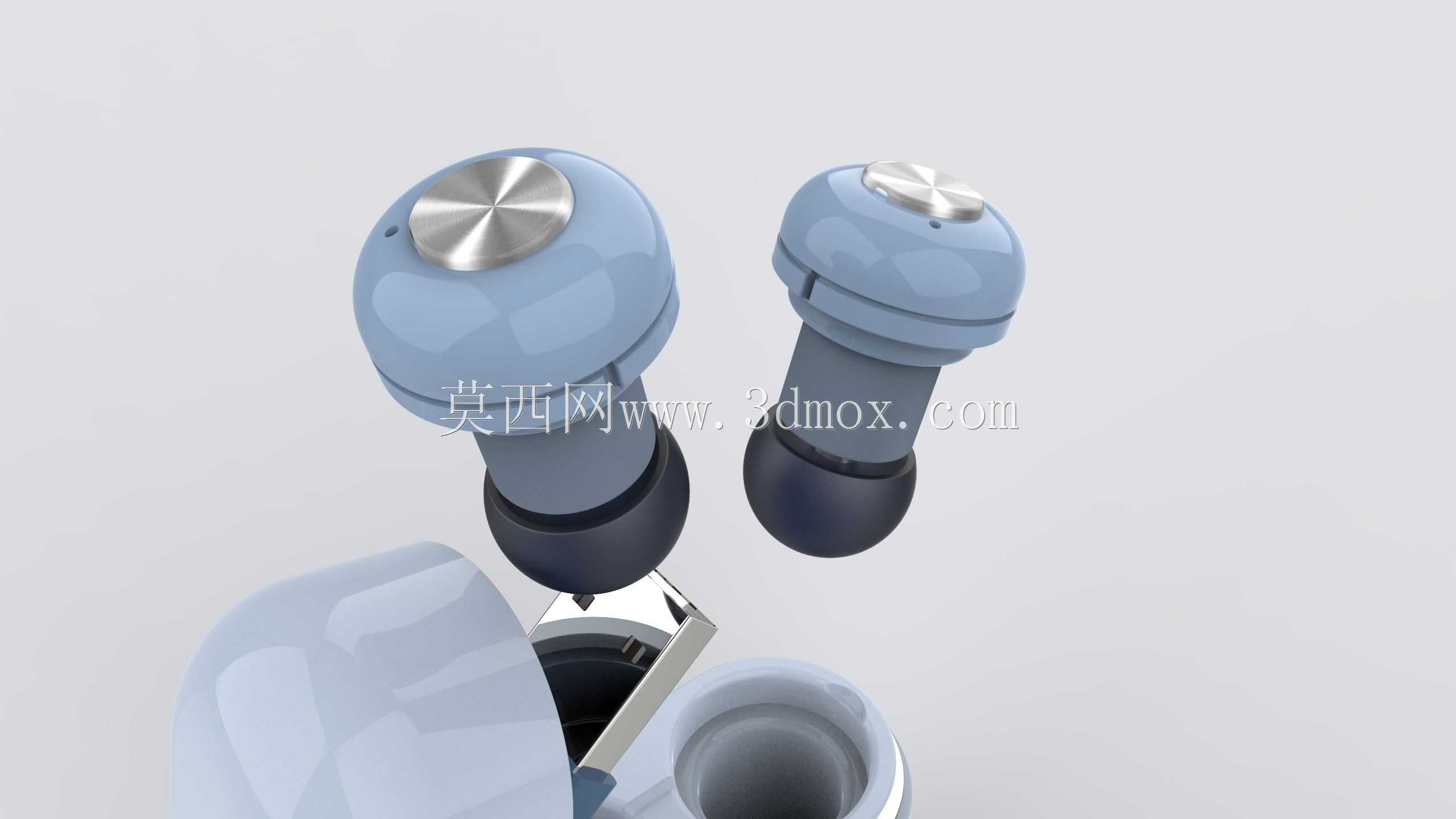

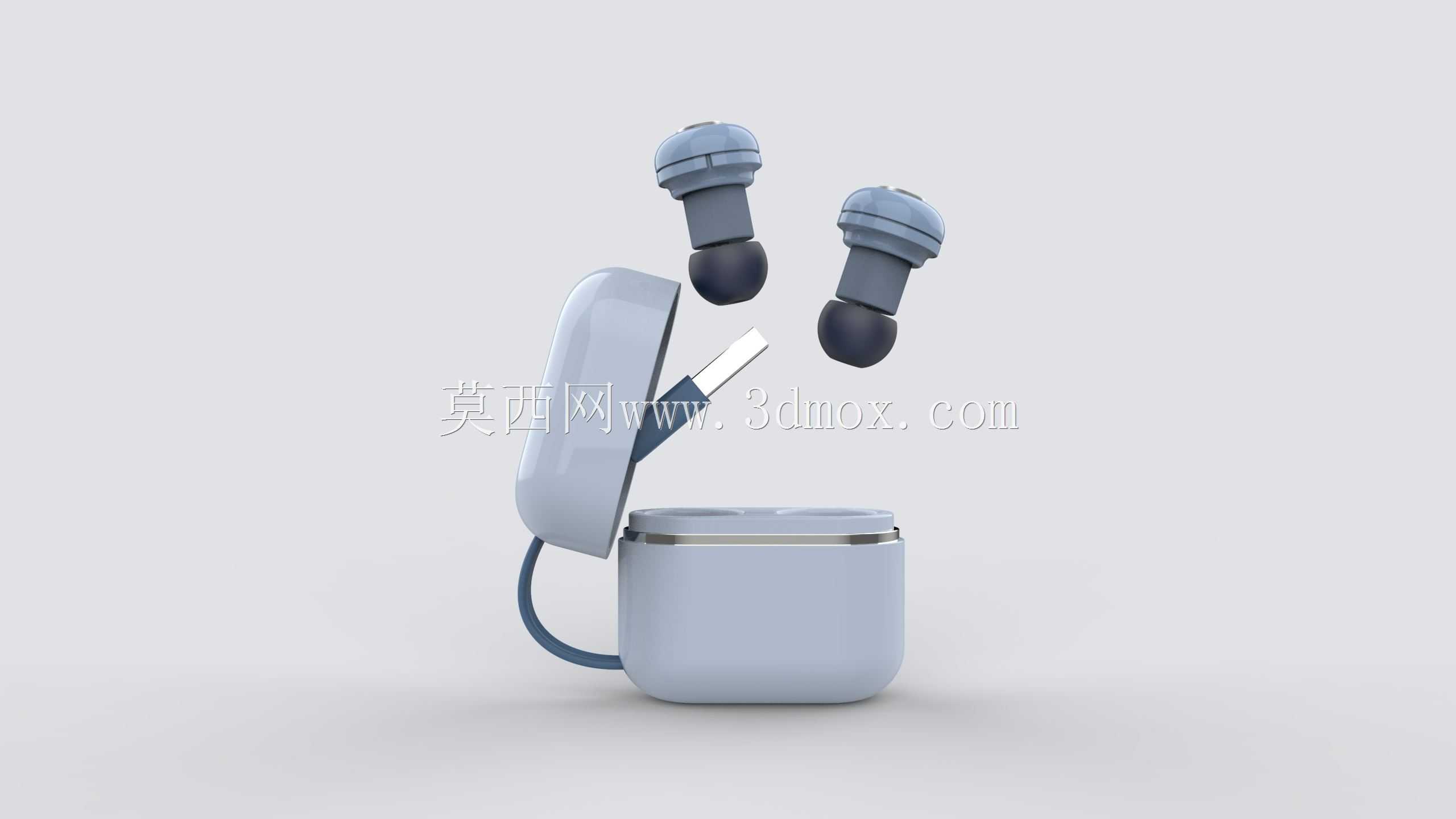

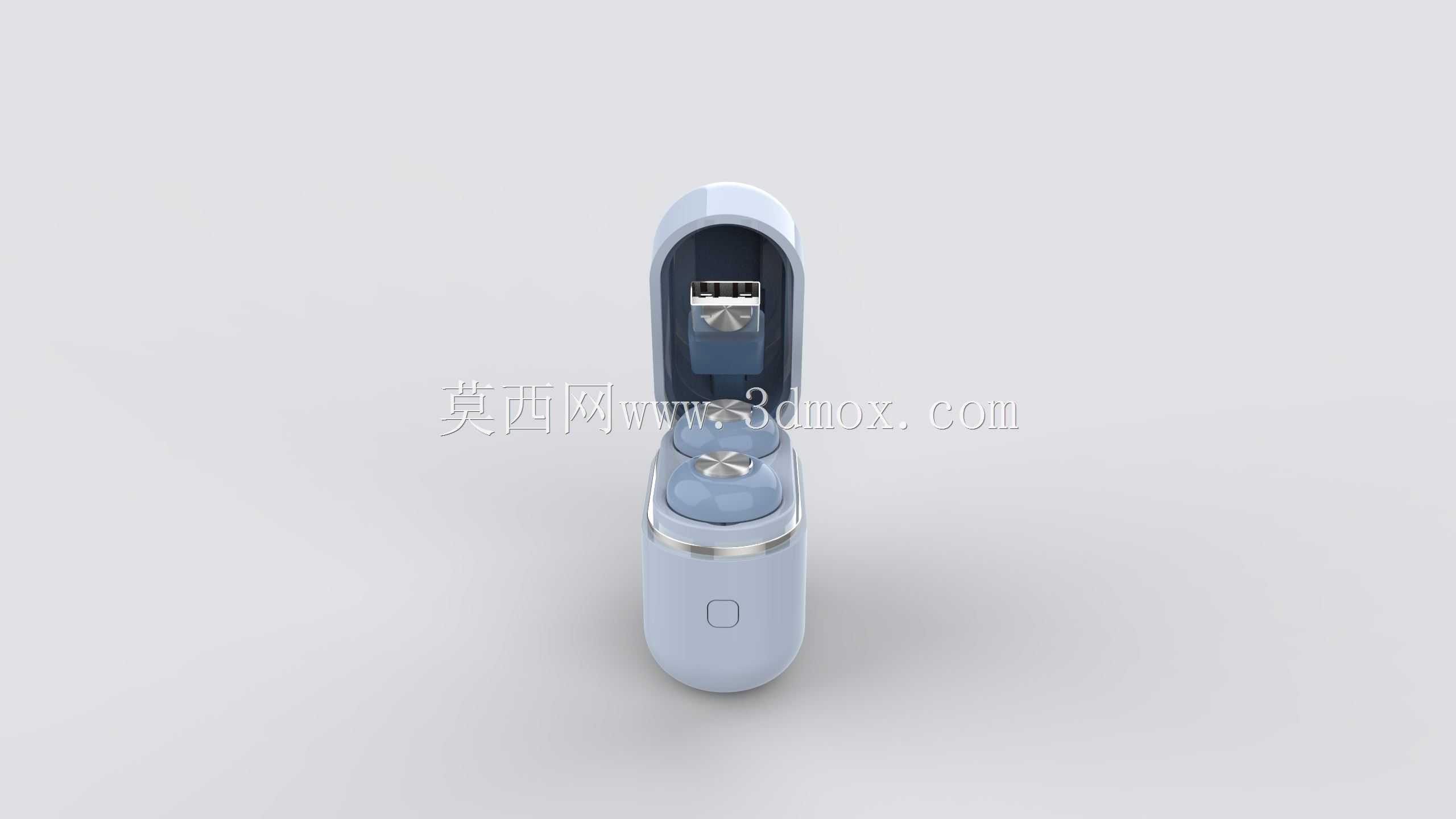

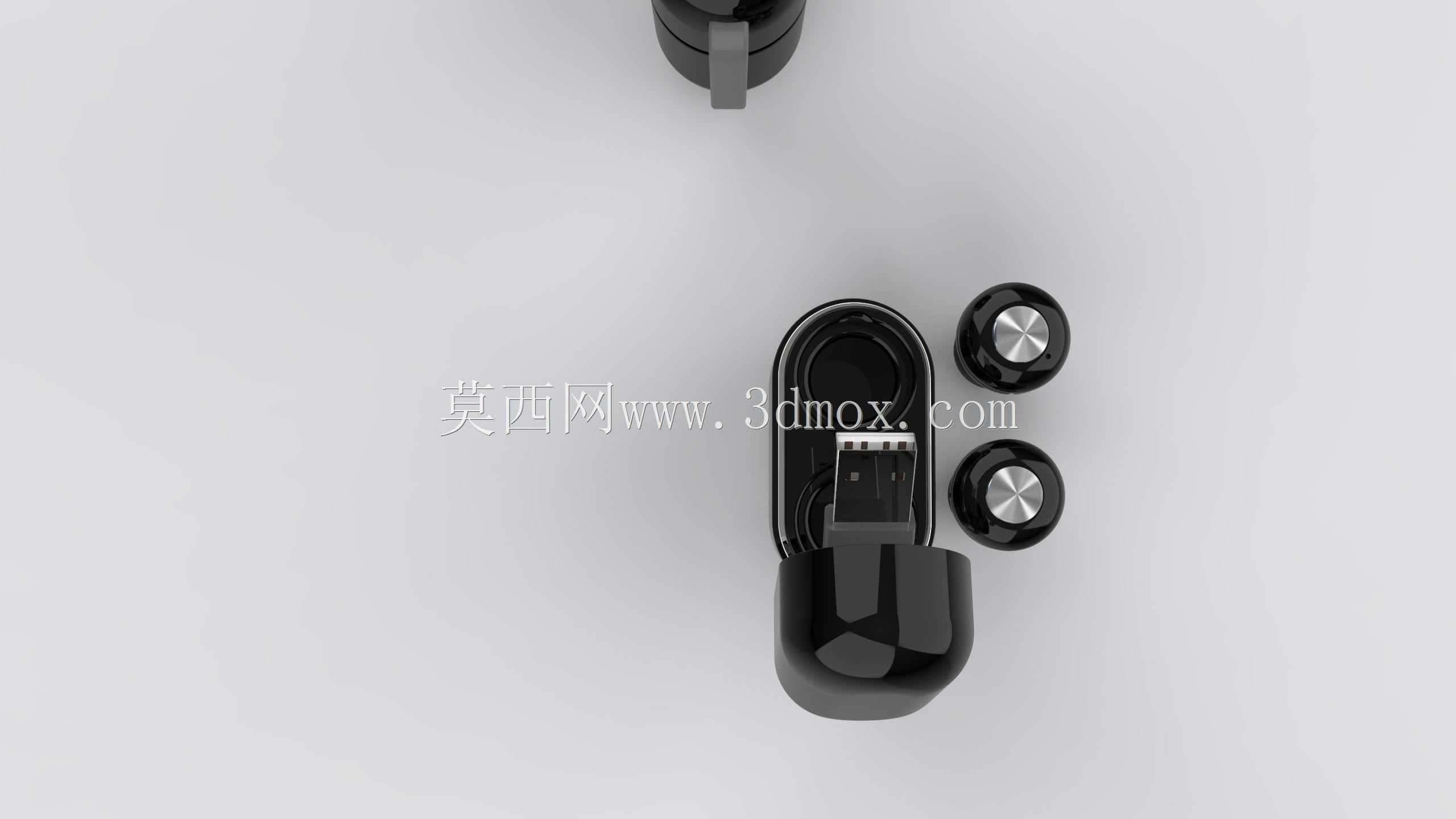

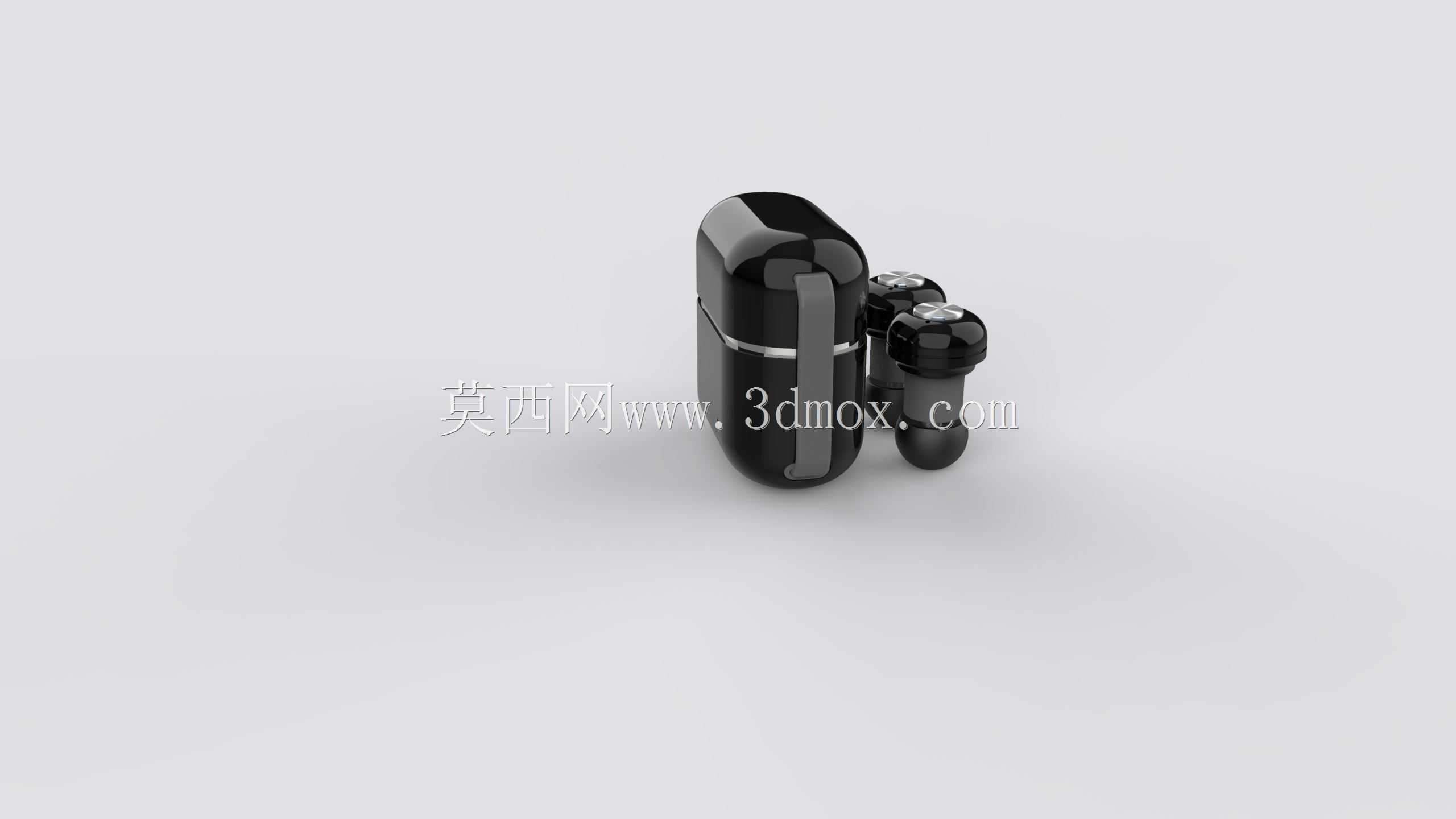

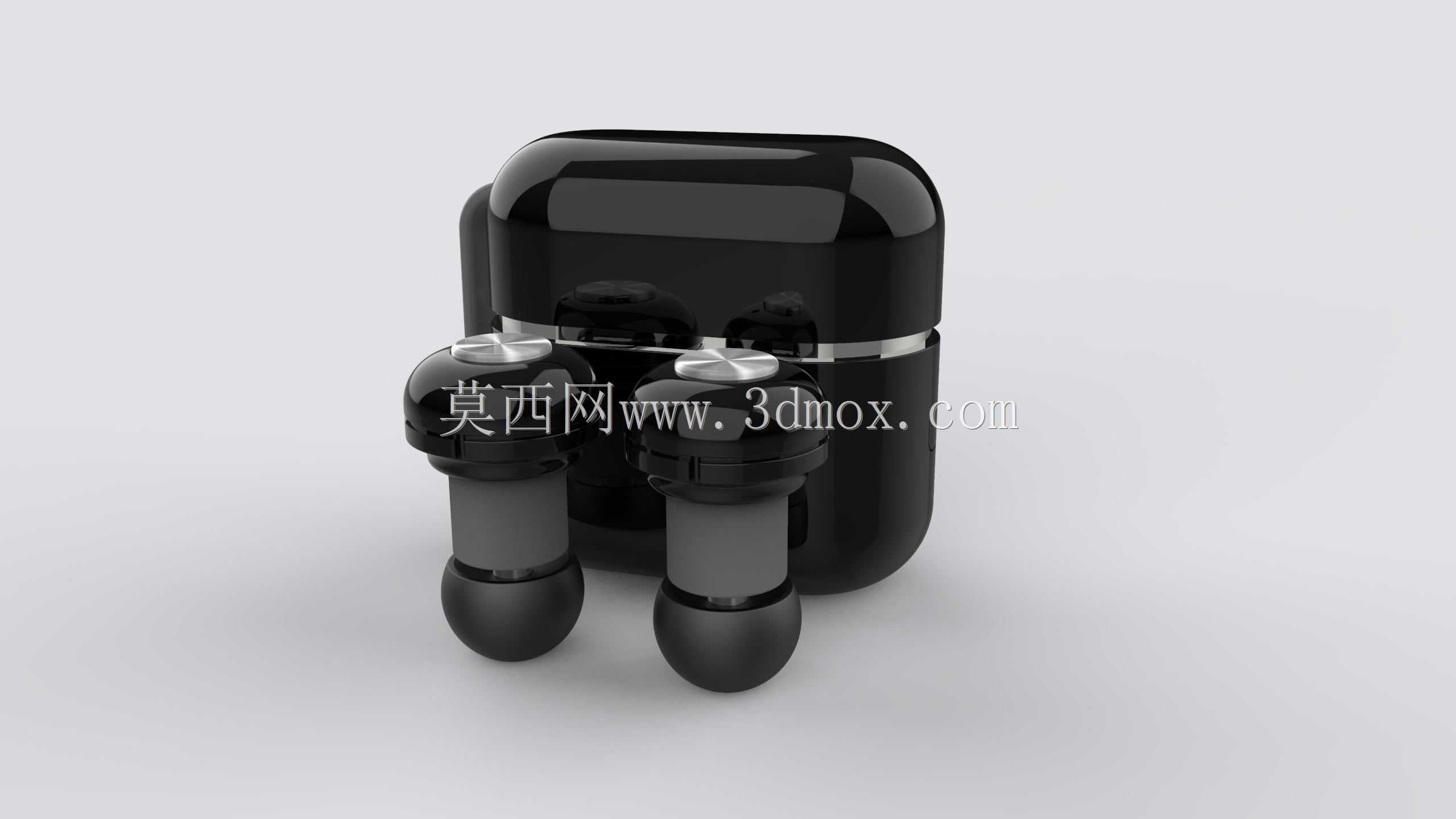

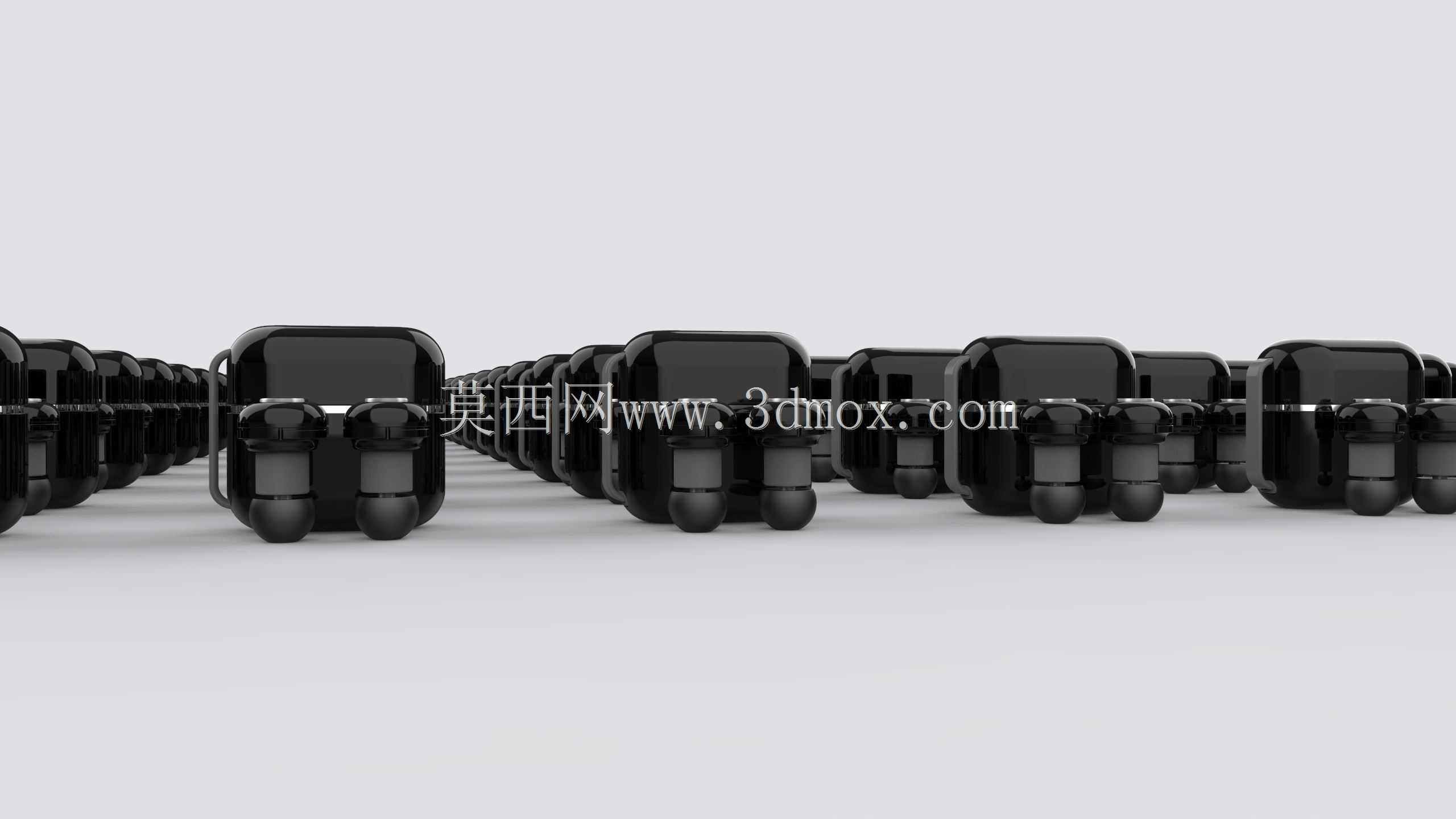

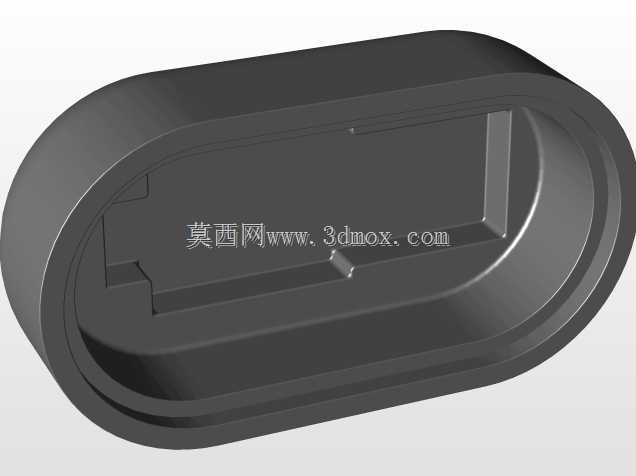

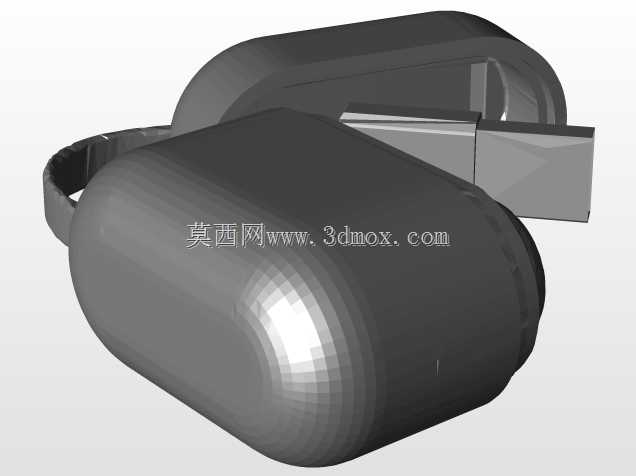

日常通勤、办公场景下，传统有线耳机的线材缠绕、拉扯脱落问题一直影响使用体验，这款入耳式真无线音频设备的结构设计，正是围绕便携使用、稳定佩戴、长效续航的核心需求展开。先看佩戴端的耳塞结构，入耳部分采用符合人体耳廓弧度的锥形硅胶套安装位，耳塞主体外壳做了微弧收腰处理，单耳重量控制在5g以内，长时间佩戴不会产生明显的耳道压迫感，外壳侧面预留了触控感应模块的安装槽位，内部腔体划分出扬声器单元、蓝牙主控板、微型纽扣电池、磁吸触点四个独立安装区域，各区域之间做了0.2mm的隔筋定位，避免组装时元器件移位，出声孔位置做了防尘网的嵌装台阶，深度0.3mm，刚好适配常规规格的调音棉与防尘网，不会出现装配后突出或者凹陷的问题。配套的充电仓采用圆角方盒造型，整体外轮廓做了R8的大圆角过渡，握持时不会硌手，上盖与下壳的开合处采用隐藏式转轴结构，转轴阻尼经过调校，开合角度可以在15度到120度之间任意悬停，不会出现自动合盖砸到耳机的情况。仓内的耳机放置槽完全匹配耳塞的外轮廓，槽底嵌入了两颗直径2mm的磁吸柱，耳机放入时可以自动吸附对位，保证充电触点精准对接，不需要额外调整位置。充电仓内部的腔体布局分为三个部分，前端是两个耳机放置位，中部是大容量锂电池的安装仓，后端是充电管理电路板与Type-C充电接口的固定位，接口位置做了0.5mm的凸台防护，避免插拔充电线时刮花外壳表面。上下壳的连接采用卡扣加超声焊接的组合固定方式，卡扣均匀分布在壳体四周，单边卡扣的扣合量设计为0.4mm，既保证装配后的连接强度，也不会因为扣合量过大导致壳体出现白边或者开裂。整个产品的所有配合面都做了0.1mm的间隙预留，考虑到注塑生产时的塑料件收缩率，外观面的脱模斜度控制在1.5度，既方便生产脱模，也不会影响外观的整体质感。耳塞与充电仓的对接触点采用镀金弹簧顶针，接触电阻控制在50毫欧以内，长期使用也不会出现接触不良的问题，出声孔的位置做了声学导流结构，避免佩戴时耳道封闭产生的闷堵感，提升音频播放的通透度。
