折叠支架式便携U盘外观结构设计

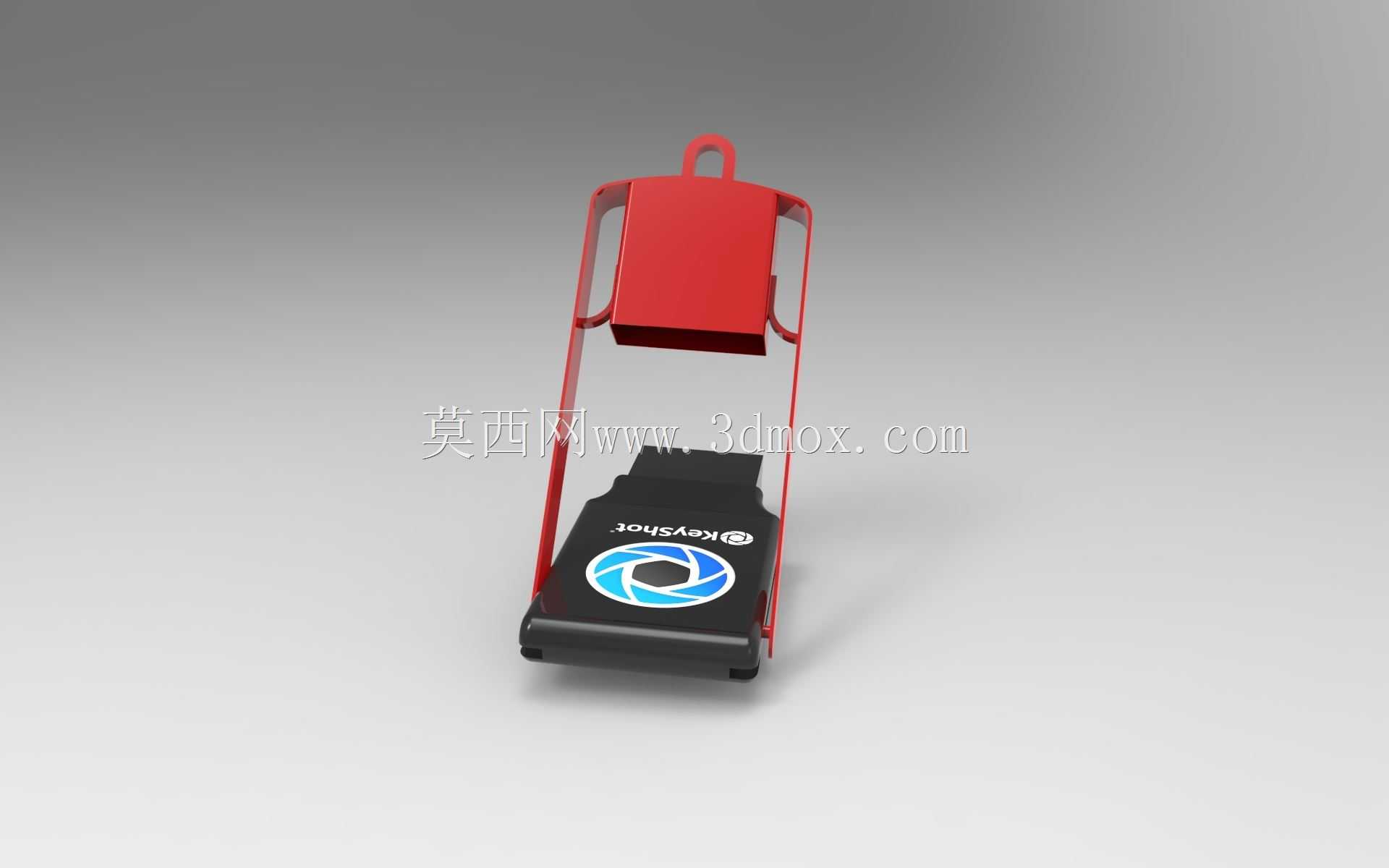

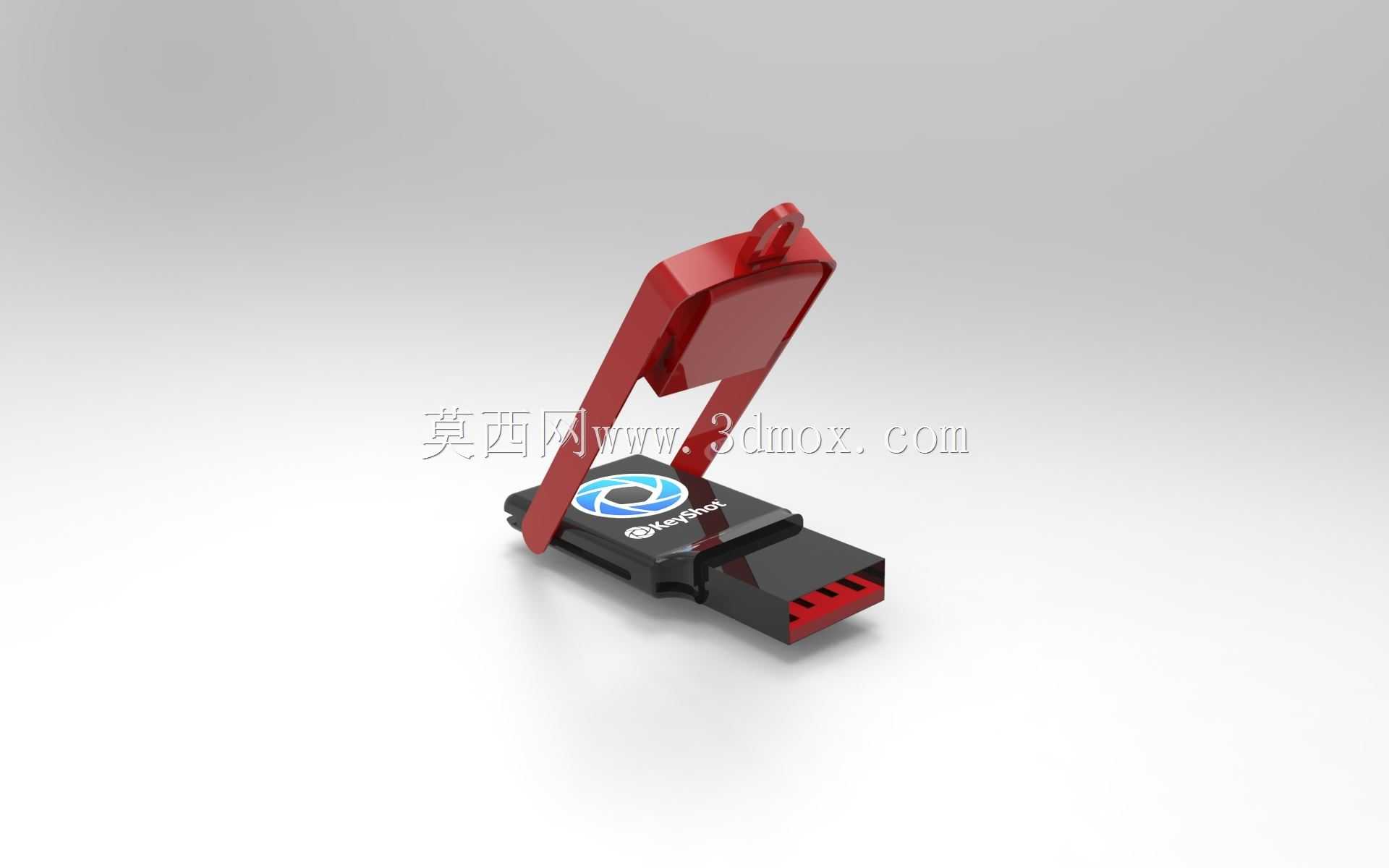

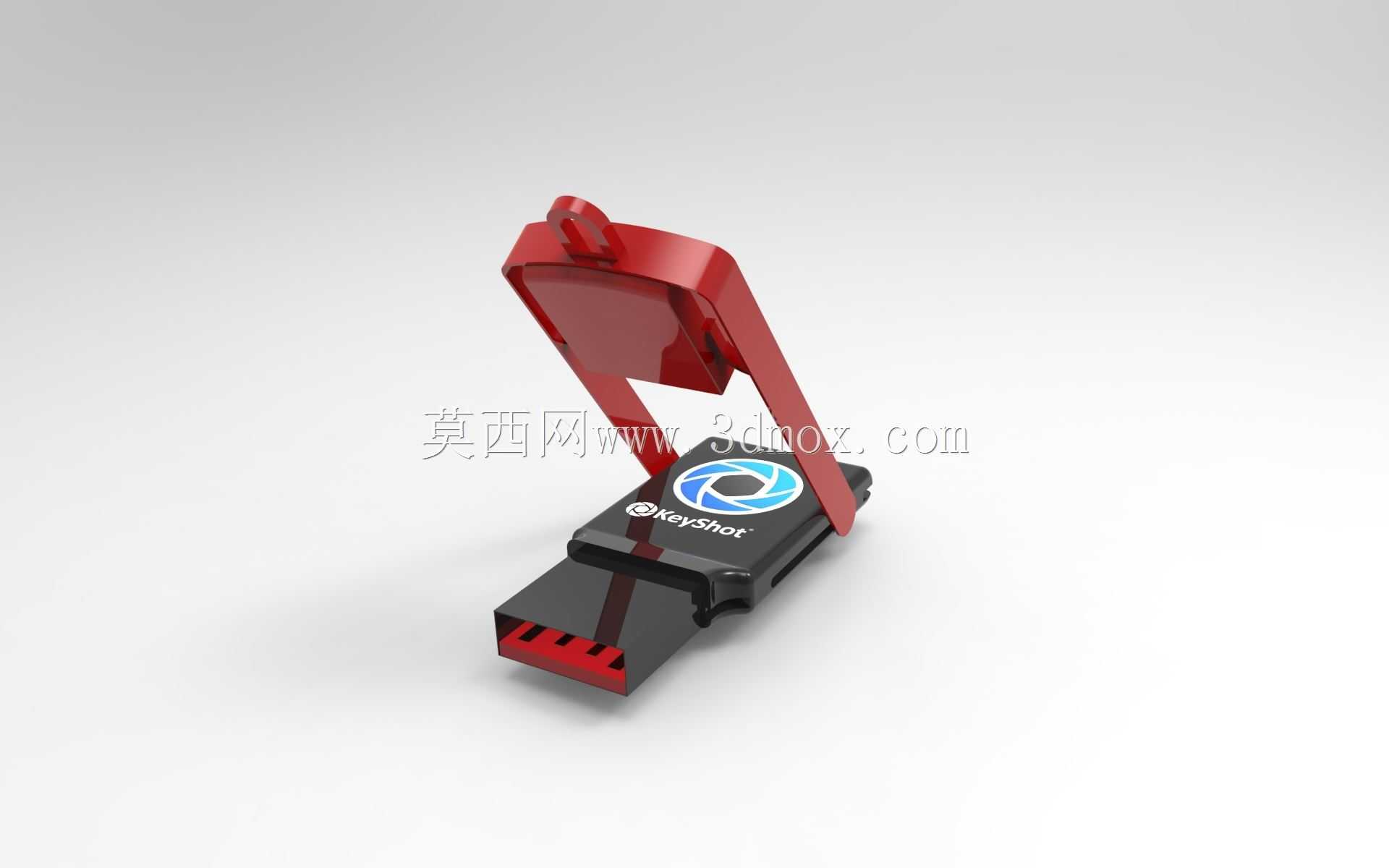

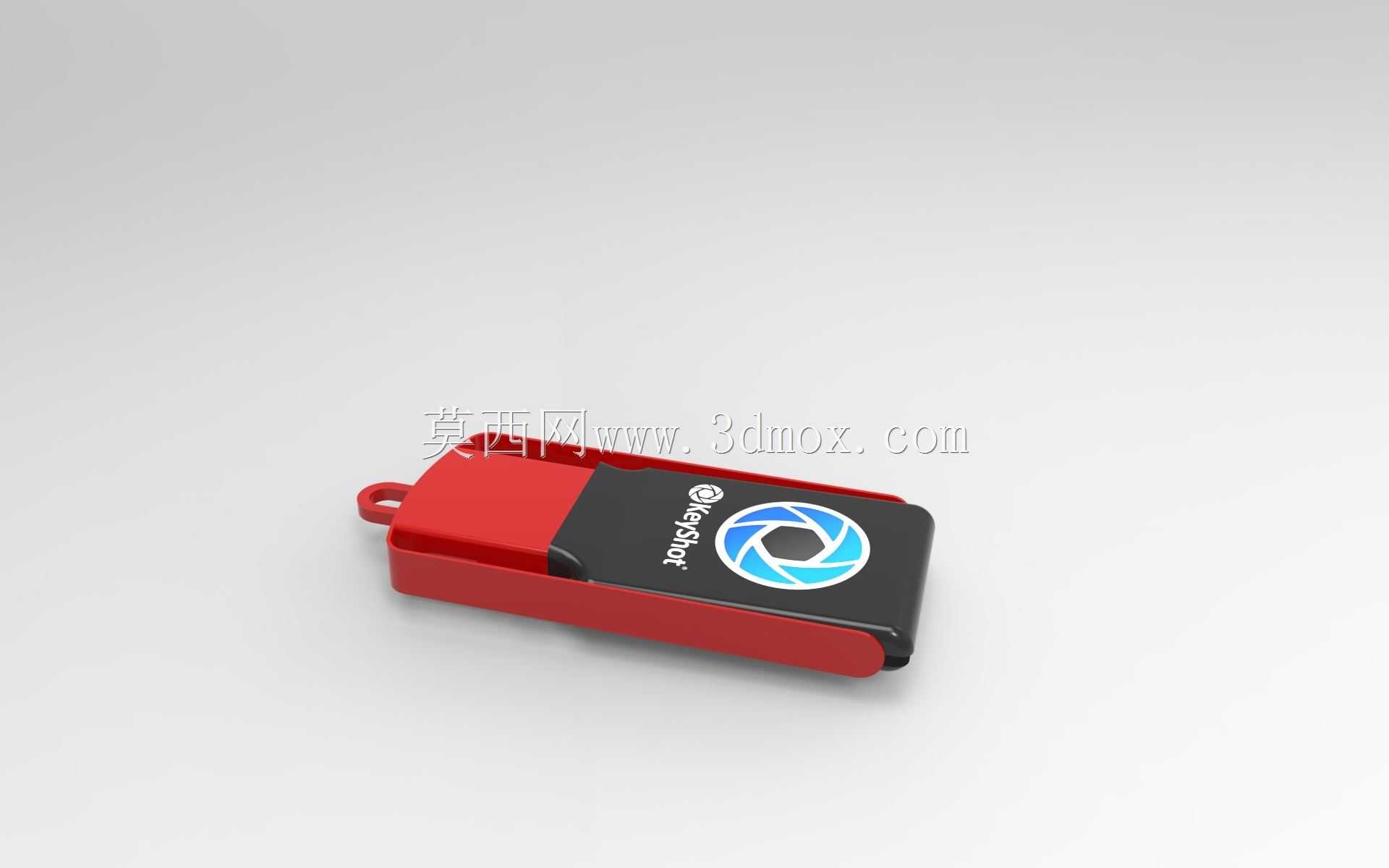

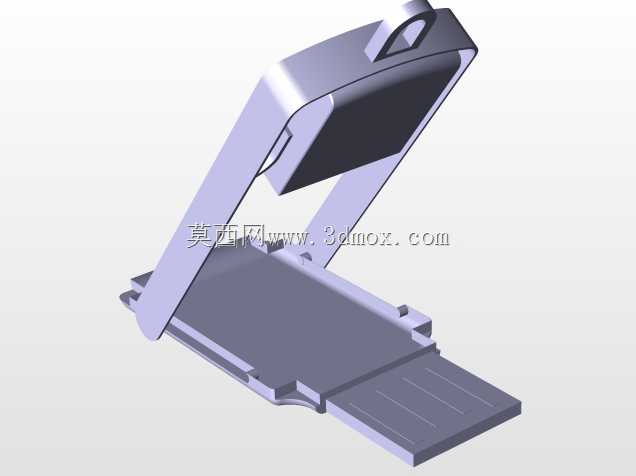

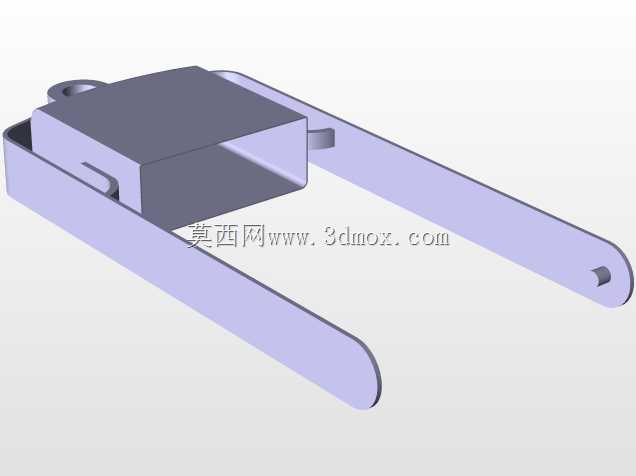

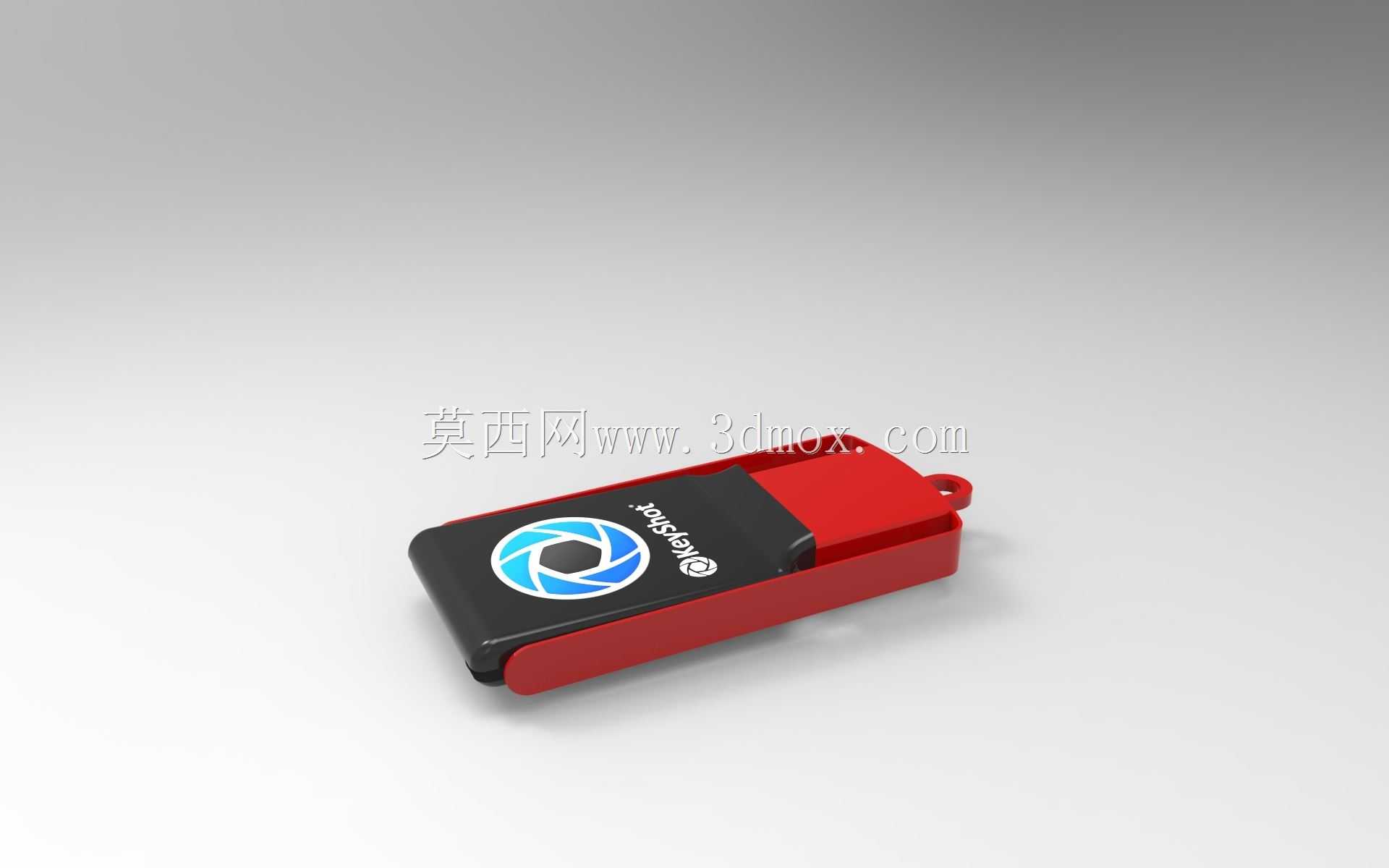

这款折叠支架式便携存储设备的结构设计，首先围绕日常办公、外勤技术对接场景下的高频使用痛点展开，很多现场调试、车间数据拷贝场景里，使用者经常需要临时放置U盘，避免接口处受力弯折，同时还要兼顾随身携带时的体积控制，避免凸起结构剐蹭口袋或工具包内的其他物件。整体结构分为主体存储模块与翻转支架两部分，主体模块采用常规USB公头直插设计，接口端做了加厚的应力释放结构，避免频繁插拔后接口与PCB板连接处出现脱焊断裂，主体外壳做了微弧收边处理，握持插拔时的受力面贴合指腹弧度，插拔施力时不会出现硌手的情况。翻转支架采用转轴连接结构，转轴处做了阻尼限位设计，支架翻转到与主体呈75度夹角时会形成稳定的支撑角度，此时将U盘插在台式机前置USB接口或者笔记本侧边接口上，支架可以抵在设备外壳表面，分散接口处的悬臂受力，避免过往直插U盘长期受重力下垂导致的接口松动、接触不良问题。支架翻转到与主体贴合状态时，整体外轮廓形成完整的闭合结构，没有突出的棱角，支架顶端预留了挂孔，可以直接挂在钥匙串或者工牌挂绳上，随身携带时不会勾挂布料。尺寸设计上，闭合状态下整体长度控制在60mm以内，宽度20mm，厚度12mm，符合常规便携存储设备的握持尺寸，不会因为增加支架结构过度放大整体体积，适配市面上绝大多数设备的USB接口安装空间，哪怕是相邻接口间距较小的老旧笔记本、工业工控机接口，也不会出现插接后遮挡相邻接口的问题。支架内侧做了浅槽纹理，一方面可以在支架翻开时增加手指扳动的摩擦力，另一方面闭合时可以贴合主体外壳表面，避免长期摩擦刮花主体表面的印刷标识。主体尾部的接口保护结构和支架做了一体化整合，支架翻合时不会挤压到接口端的金属触点，同时闭合状态下支架可以覆盖住USB公头的大部分区域，避免随身携带时金属触点被钥匙、工具等硬物刮花氧化，影响接触导通性能。在结构强度设计上，支架采用和主体外壳一致的硬质工程塑料材质，转轴处做了加厚的加强筋，反复翻折上万次也不会出现断裂松动，支撑状态下可以承受主体自身重量三倍的侧向力，哪怕设备摆放位置有轻微晃动，也不会出现支架滑脱、U盘掉落的情况。
