英制单位标准阶梯一步滑轮三维设计

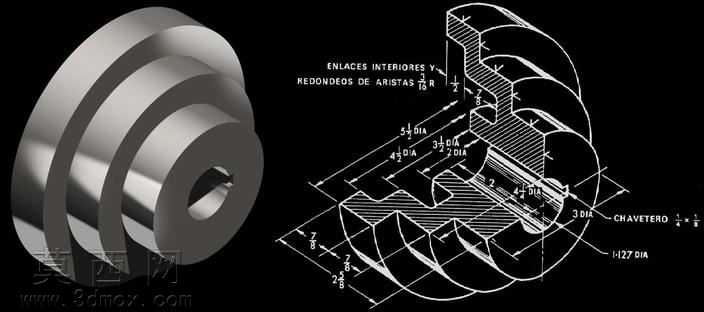

本作品为英制单位标准阶梯一步滑轮的三维参数化设计成果，建模阶段严格遵循英制机械设计尺寸规范，以工程图中标注的各段直径、轴向长度、内孔键槽尺寸、圆角参数为核心依据，在三维建模环境中先绘制滑轮的轴向截面草图，精准约束各阶梯轮缘的直径尺寸、轮槽的角度与深度、轮毂的轴向厚度、中心安装孔的直径以及键槽的宽度与深度，通过回转特征生成滑轮的基础实体结构，随后对轮缘与轮毂衔接处的过渡圆角、内孔边缘的倒角进行细节特征创建，确保所有几何参数与工程图标注完全一致，无尺寸偏差。材质配置上针对滑轮常用的铸铁或钢制应用场景，赋予模型对应的金属材质属性，调整材质的粗糙度、反光度参数，还原机械加工后金属零件的真实质感，渲染阶段采用正交视角与透视视角结合的展示方式，既呈现滑轮的立体外观形态，也通过半剖结构展示清晰呈现内部的孔位、键槽、各阶梯段的壁厚分布，让观看者可以直观理解滑轮的内部构造。设计过程中充分考虑滑轮的实际传动功能，各阶梯轮缘的尺寸匹配对应规格的传动带，中心孔与键槽的设计适配标准英制传动轴的安装需求，轮体各部分的壁厚经过合理性校验，避免出现应力集中的薄弱结构，过渡圆角的设置既符合机械加工的工艺要求，也能有效降低轮体运转过程中的应力集中风险，提升零件的使用寿命。整个模型的几何拓扑结构规整，无冗余特征、无破面碎面，特征树逻辑清晰，可直接用于后续的工程图生成、装配模拟、运动仿真以及3D打印或数控加工的前置准备，能够满足机械设计场景下的传动机构配件选型、装配验证等使用需求，还原了标准英制阶梯滑轮的全部结构细节与尺寸特征。
