谷物深层干燥设备内部导流结构

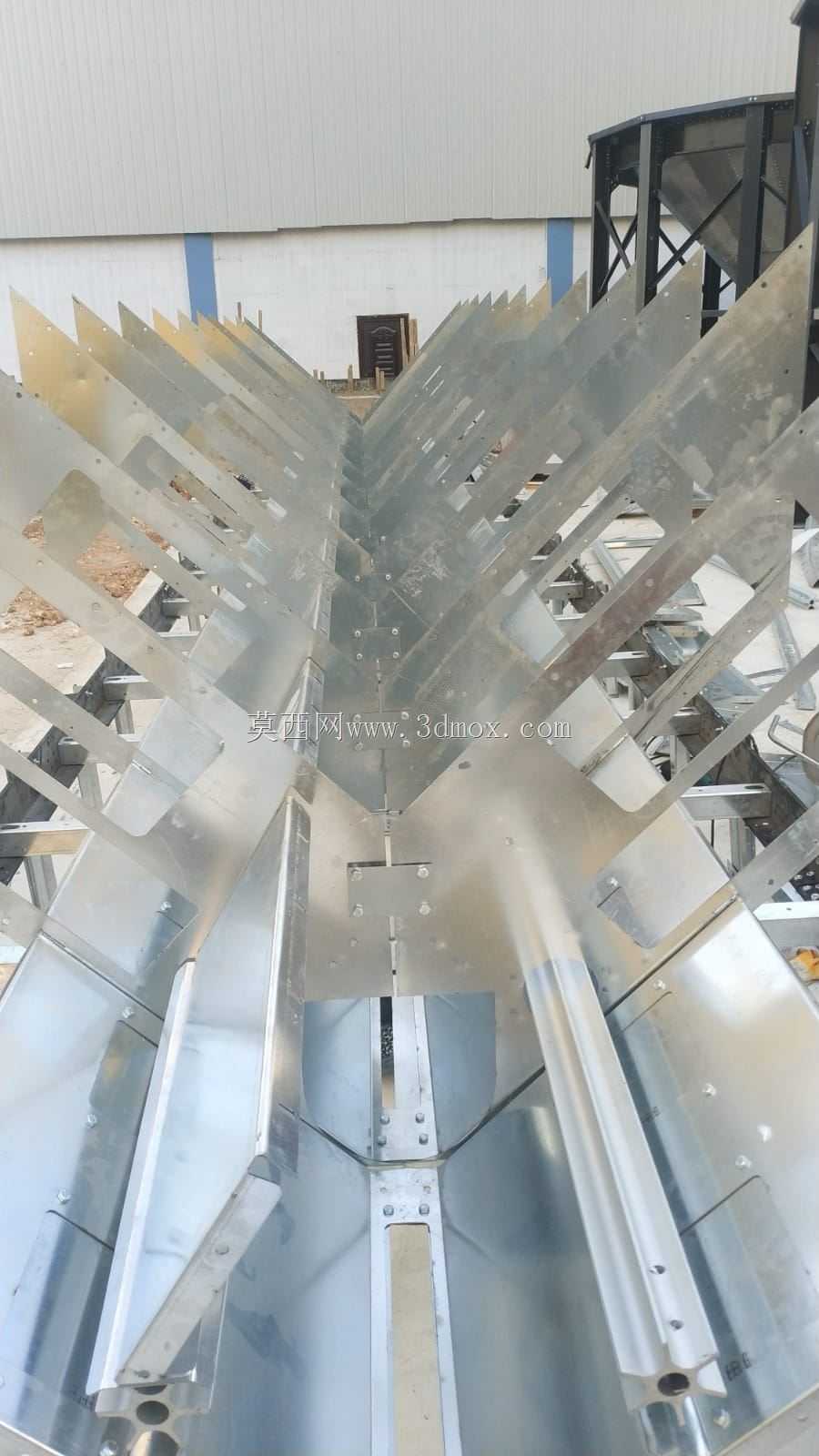

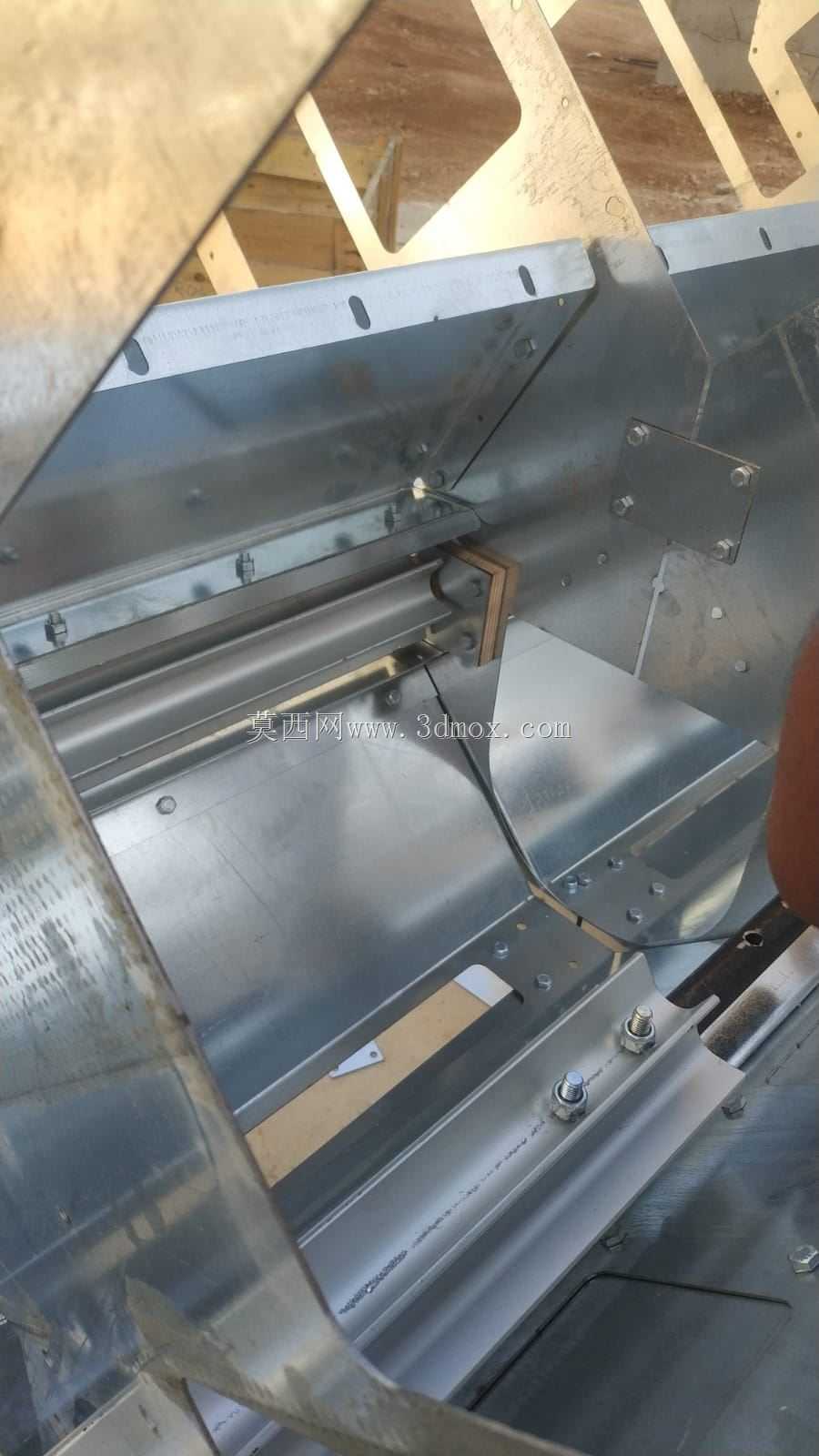

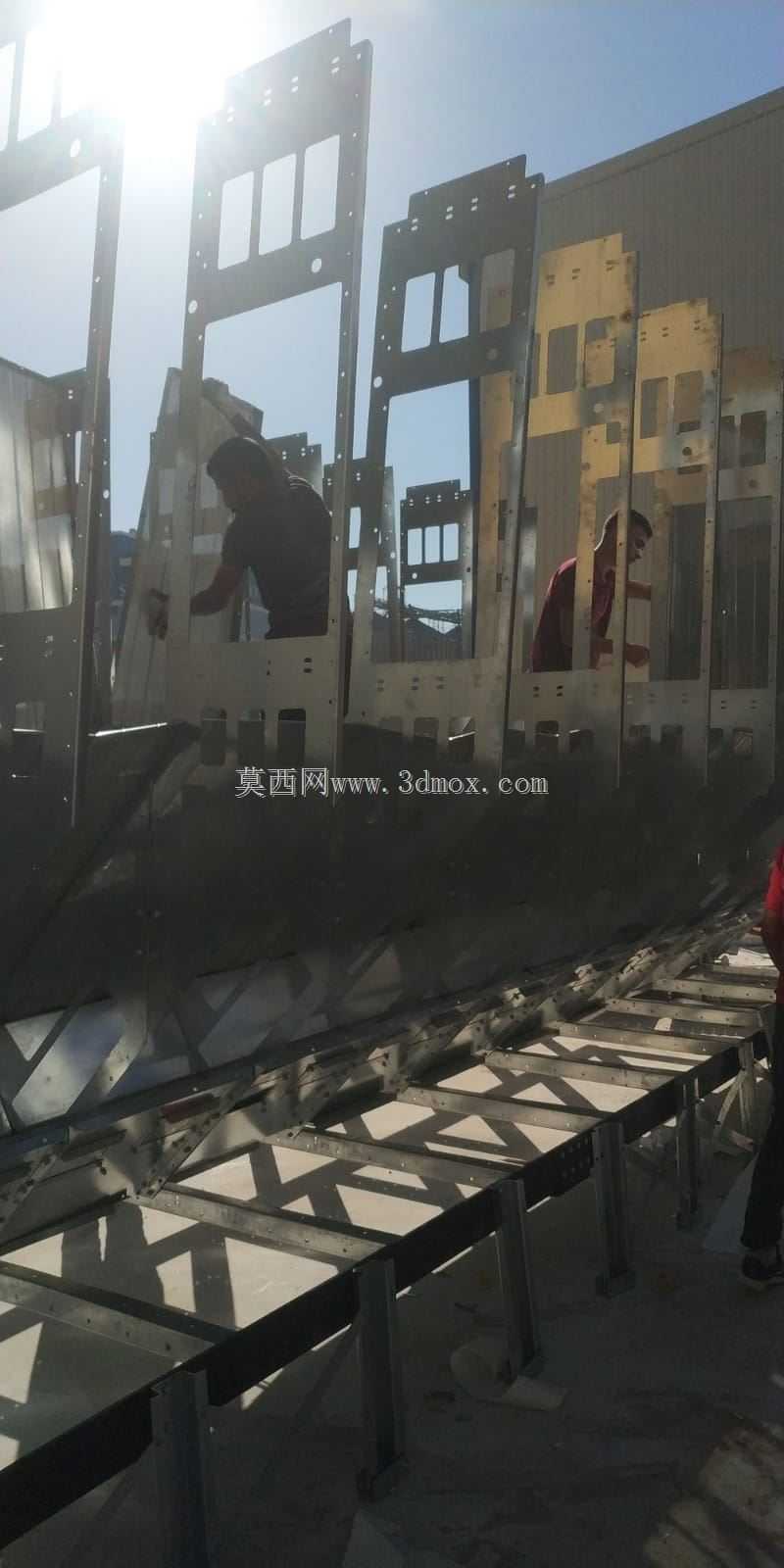

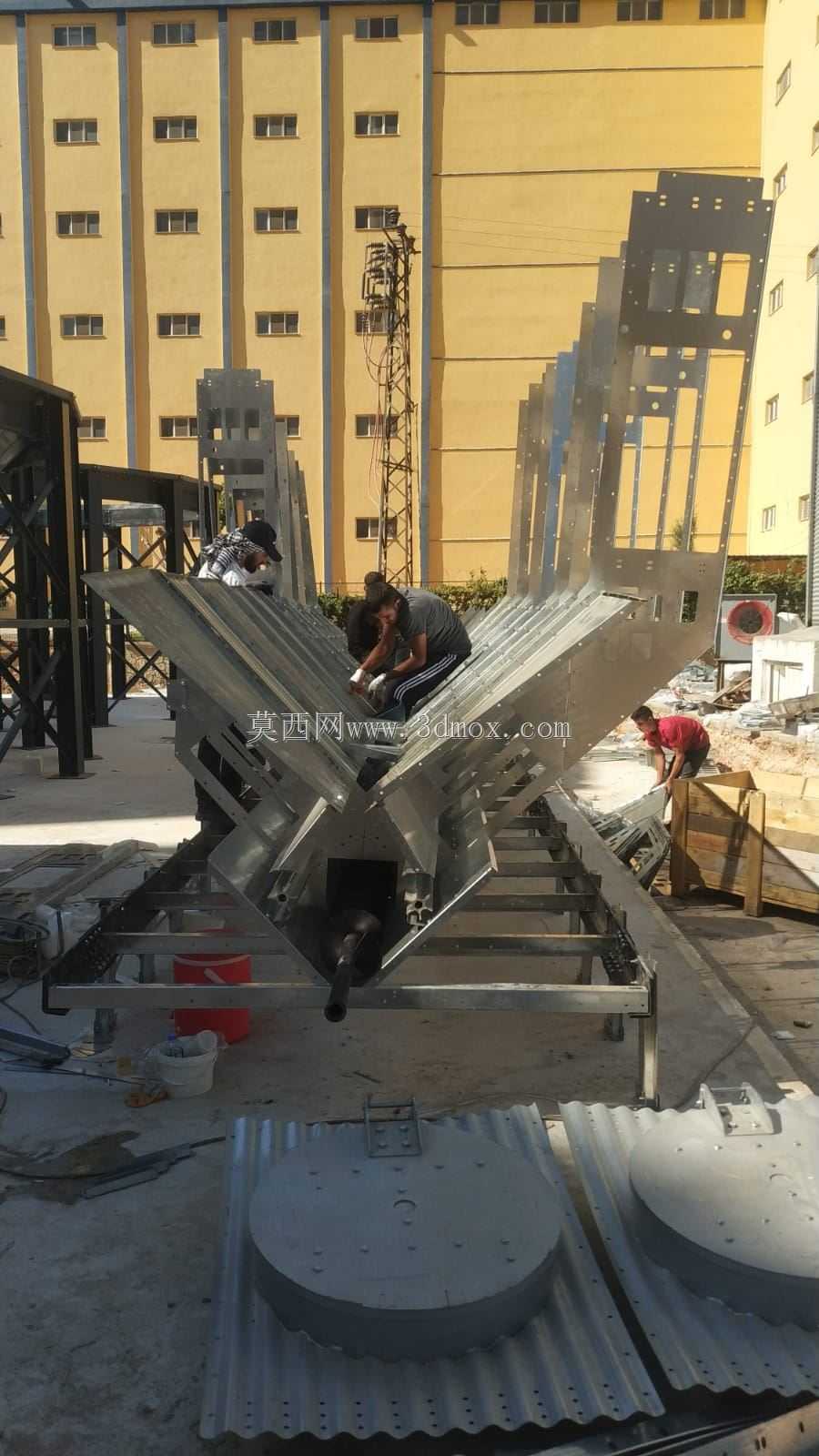

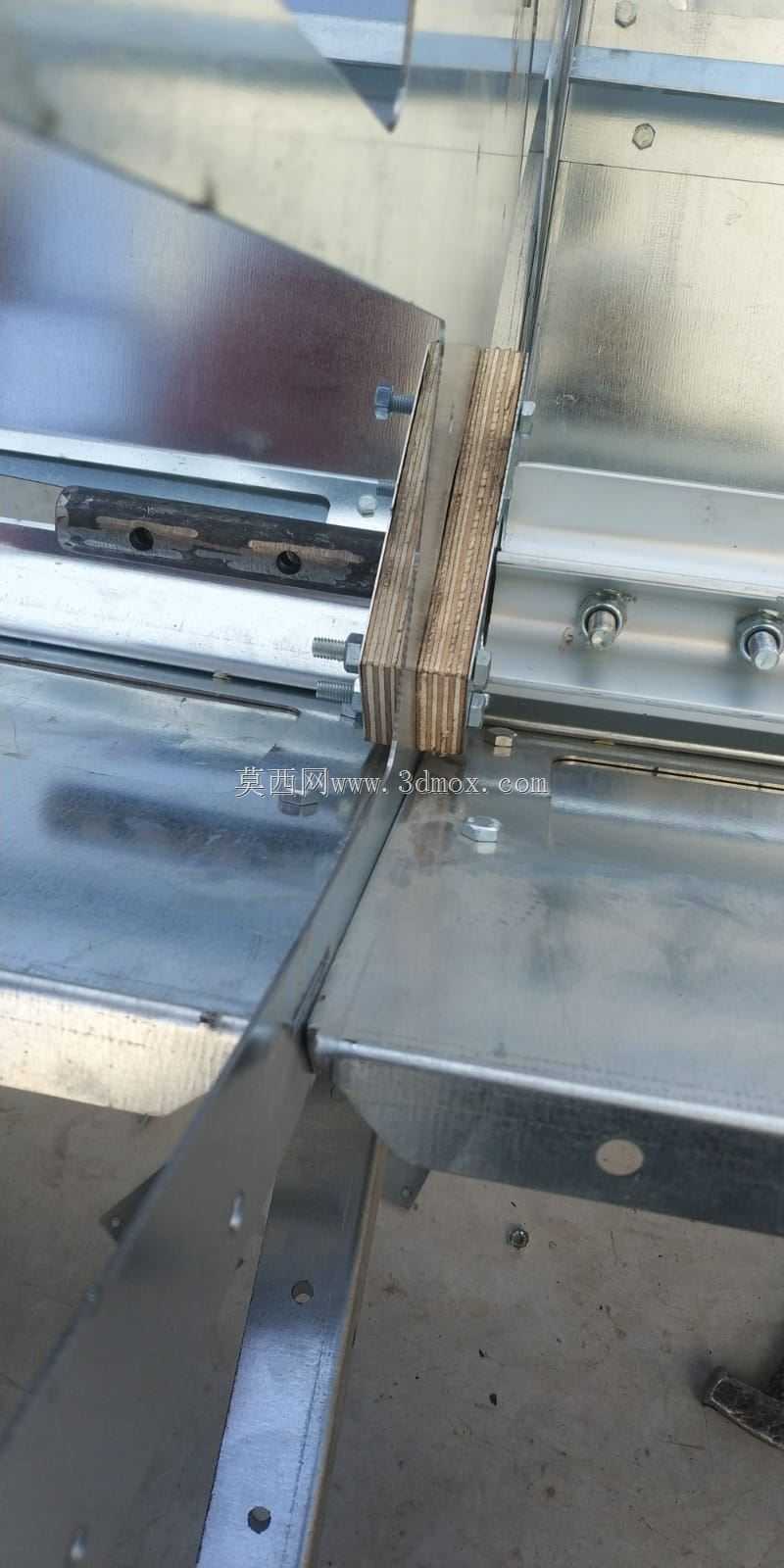

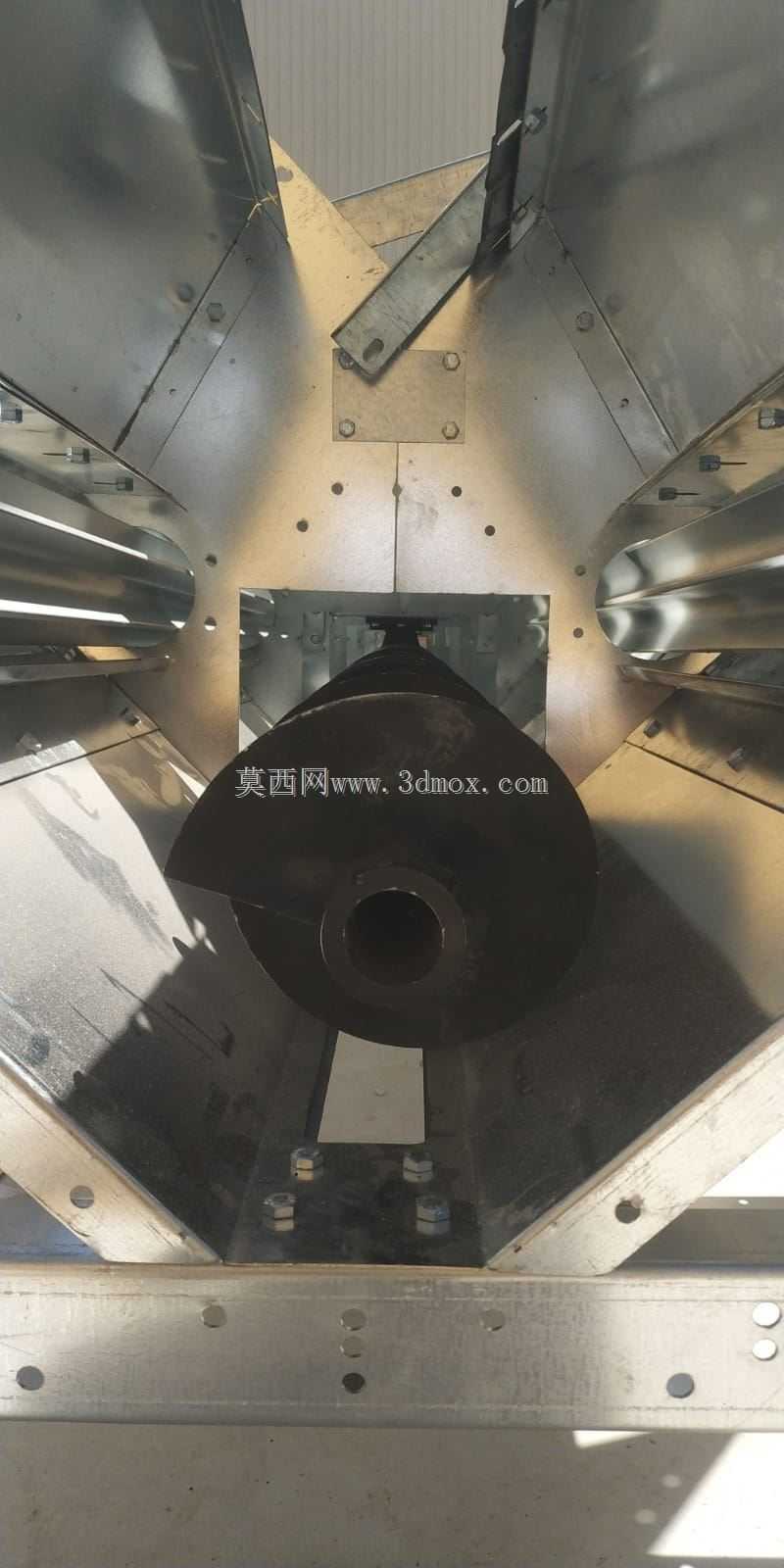

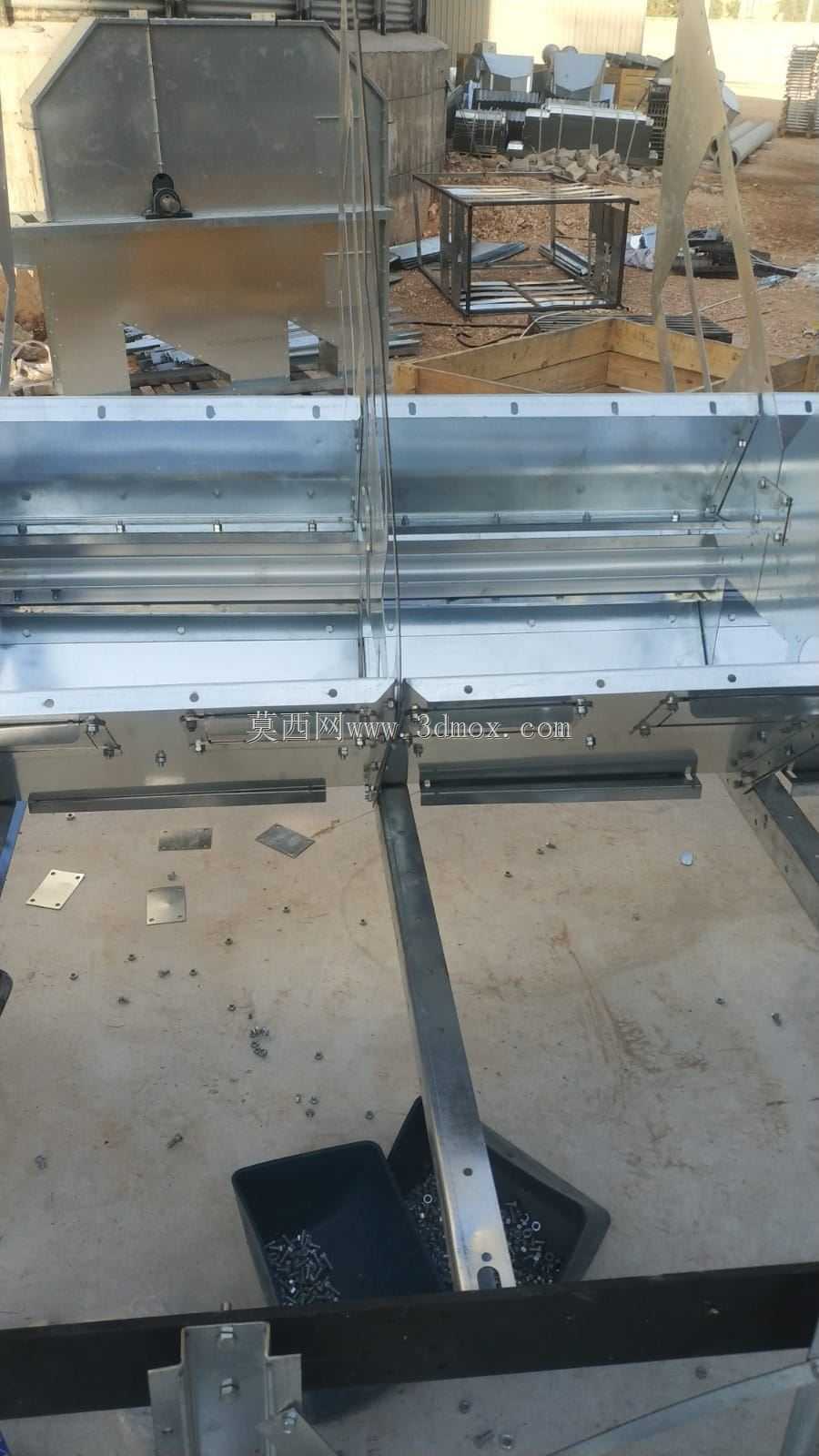

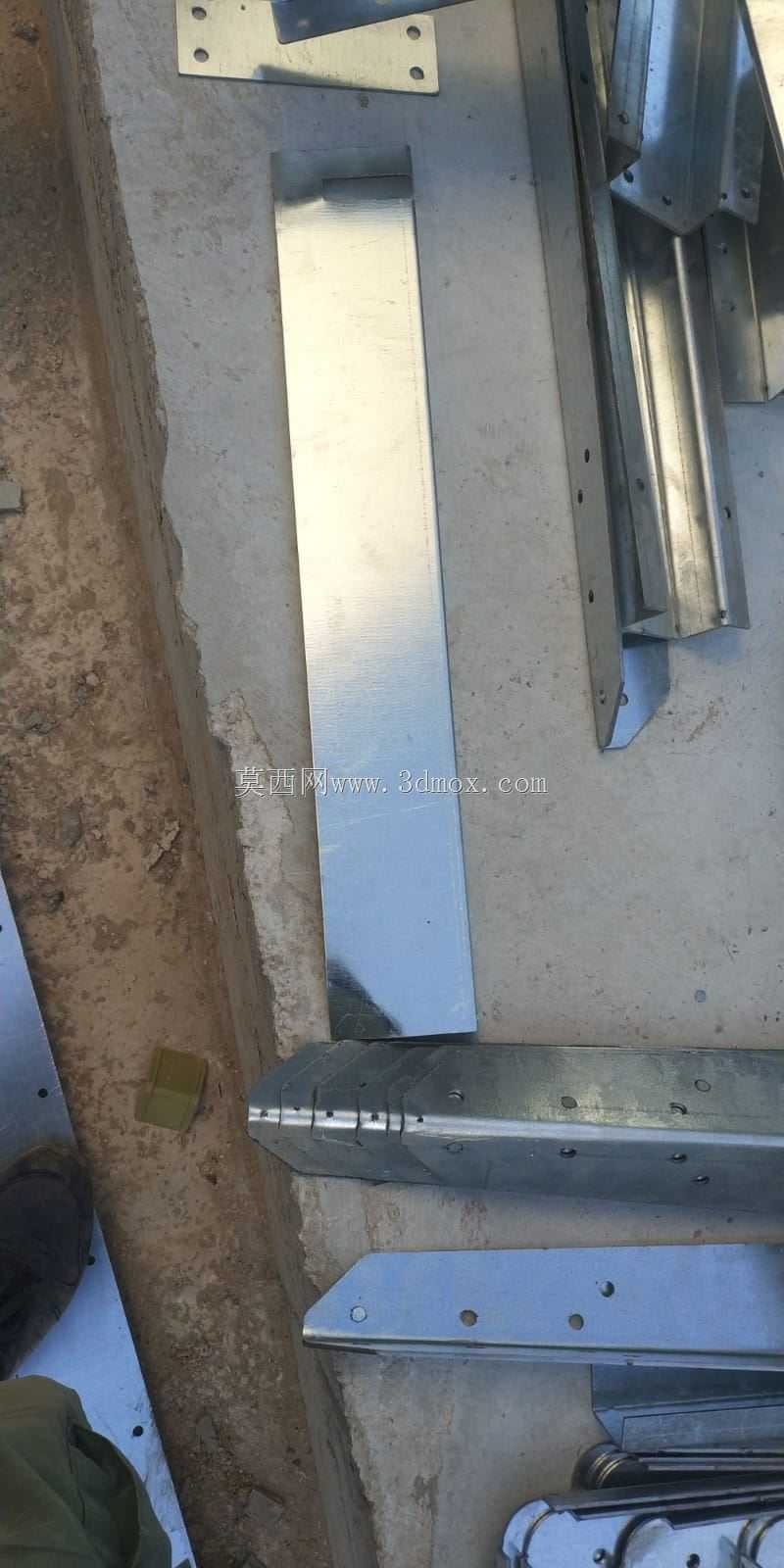

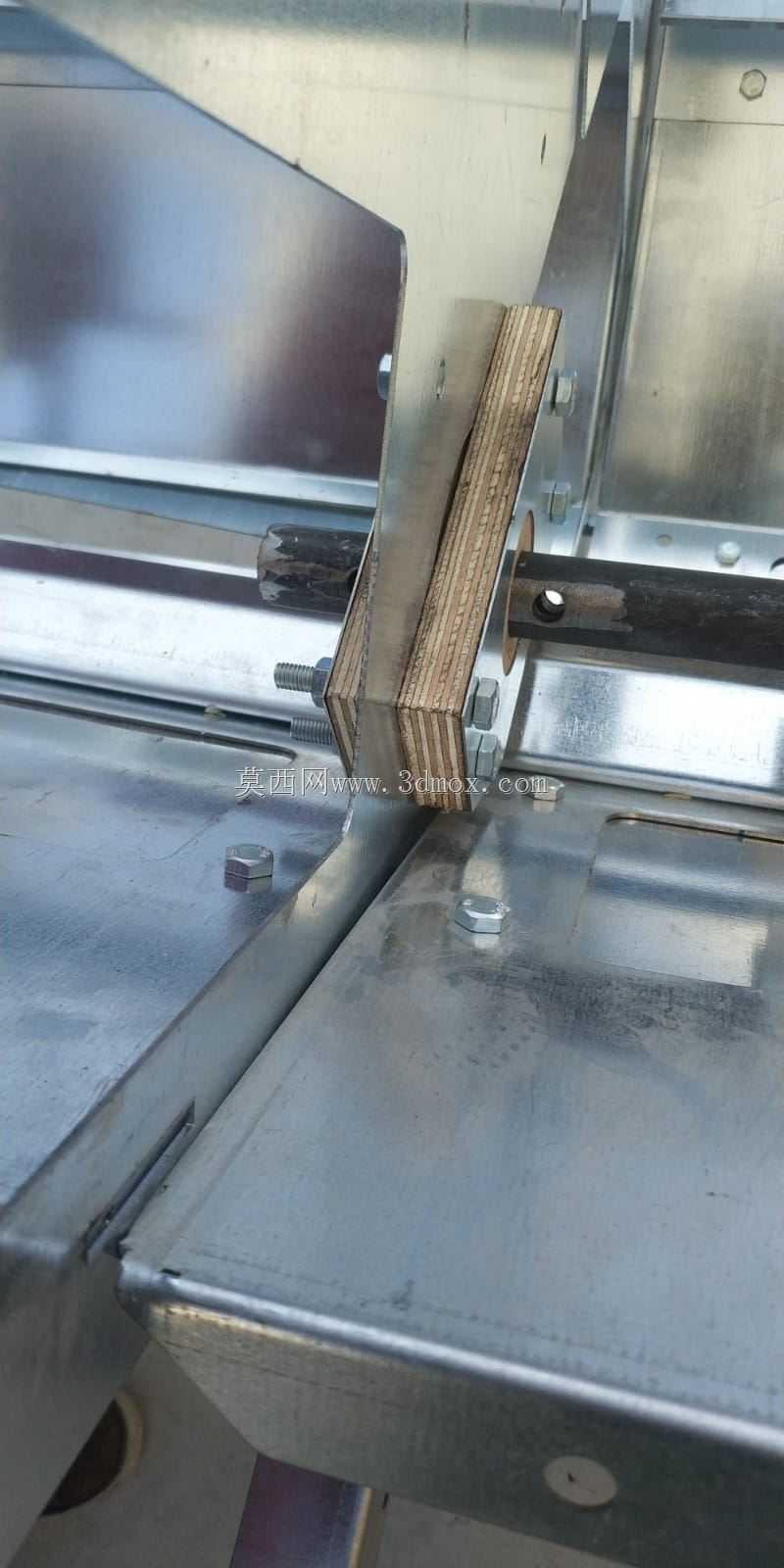

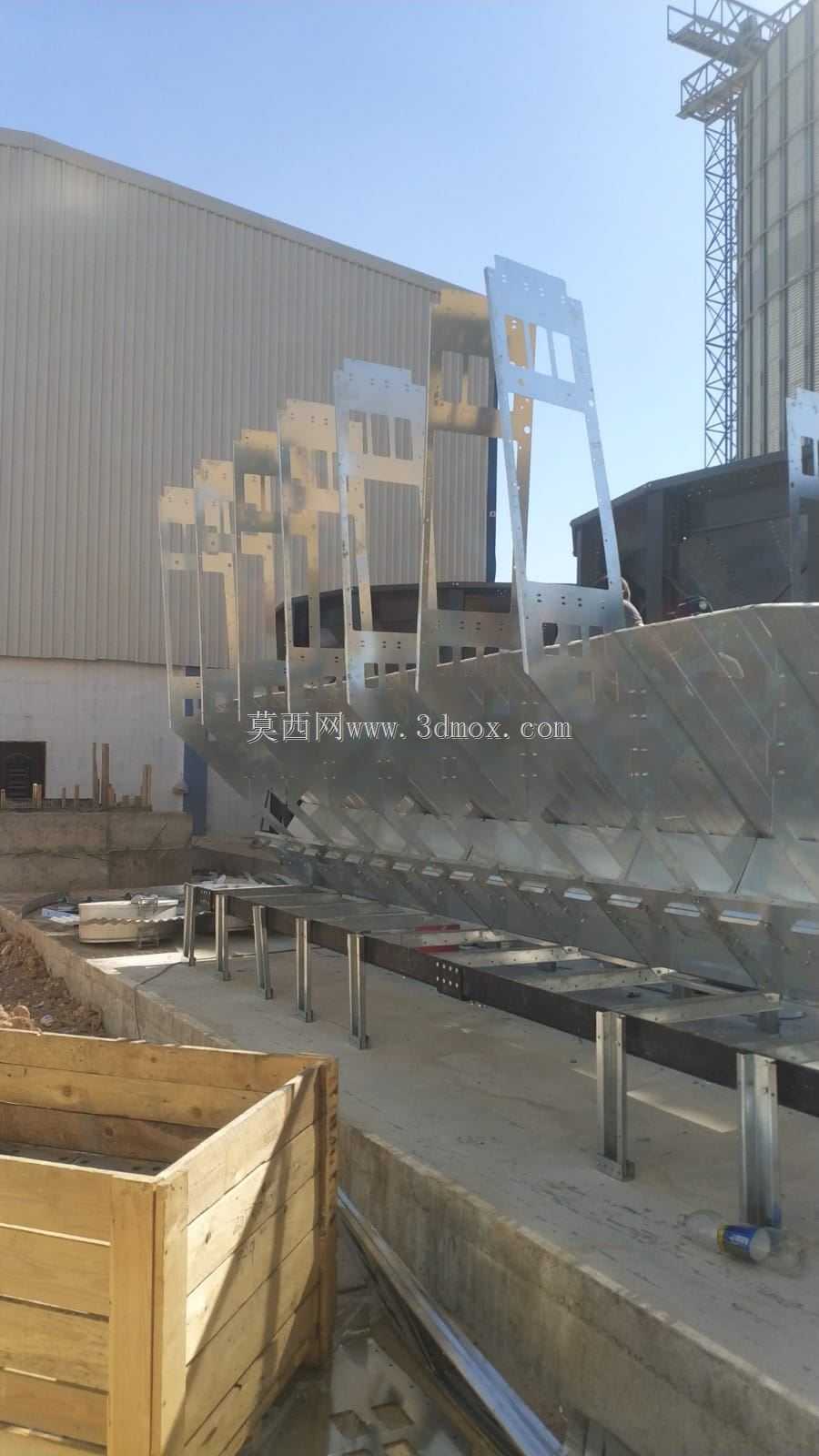

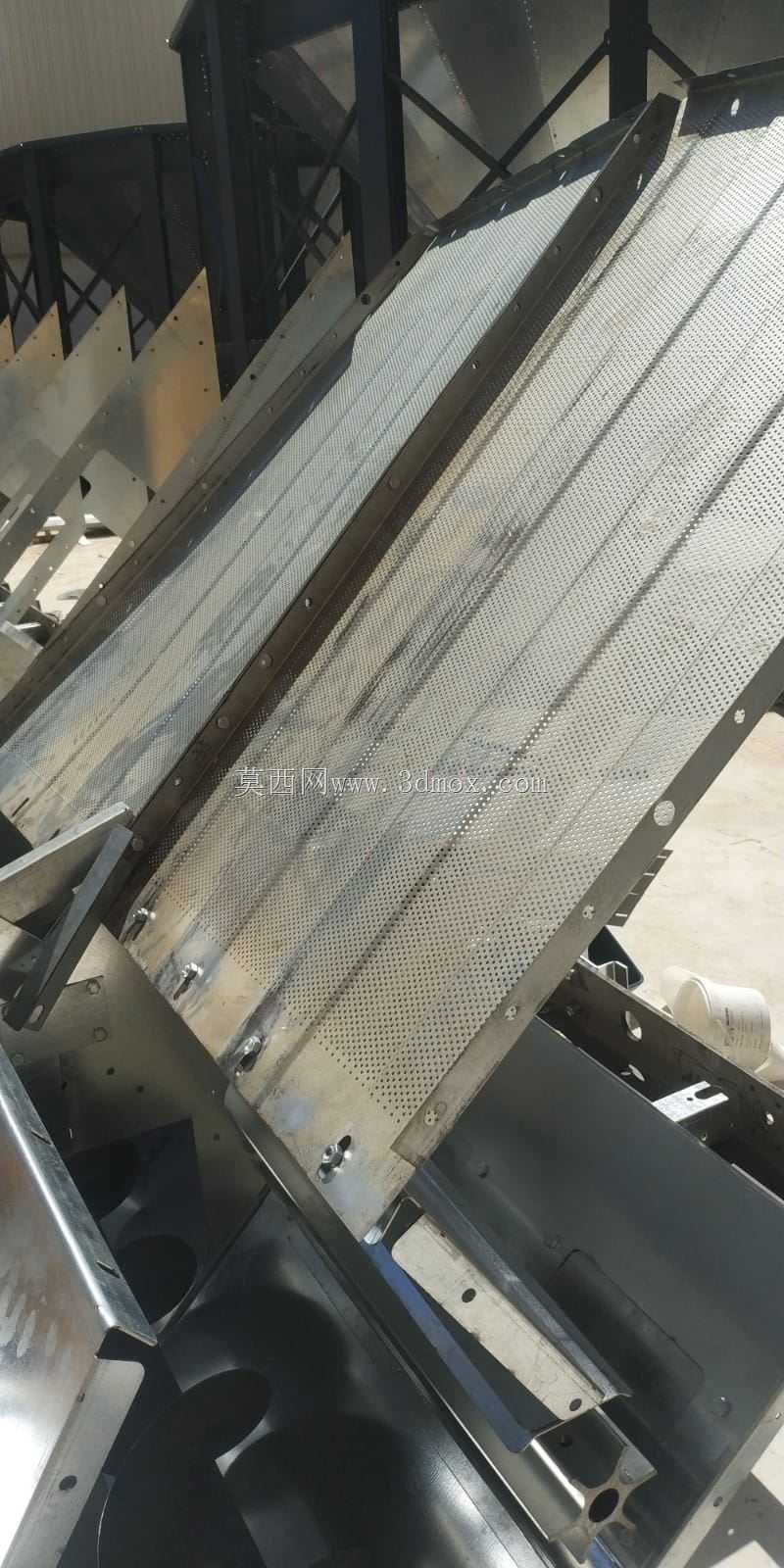

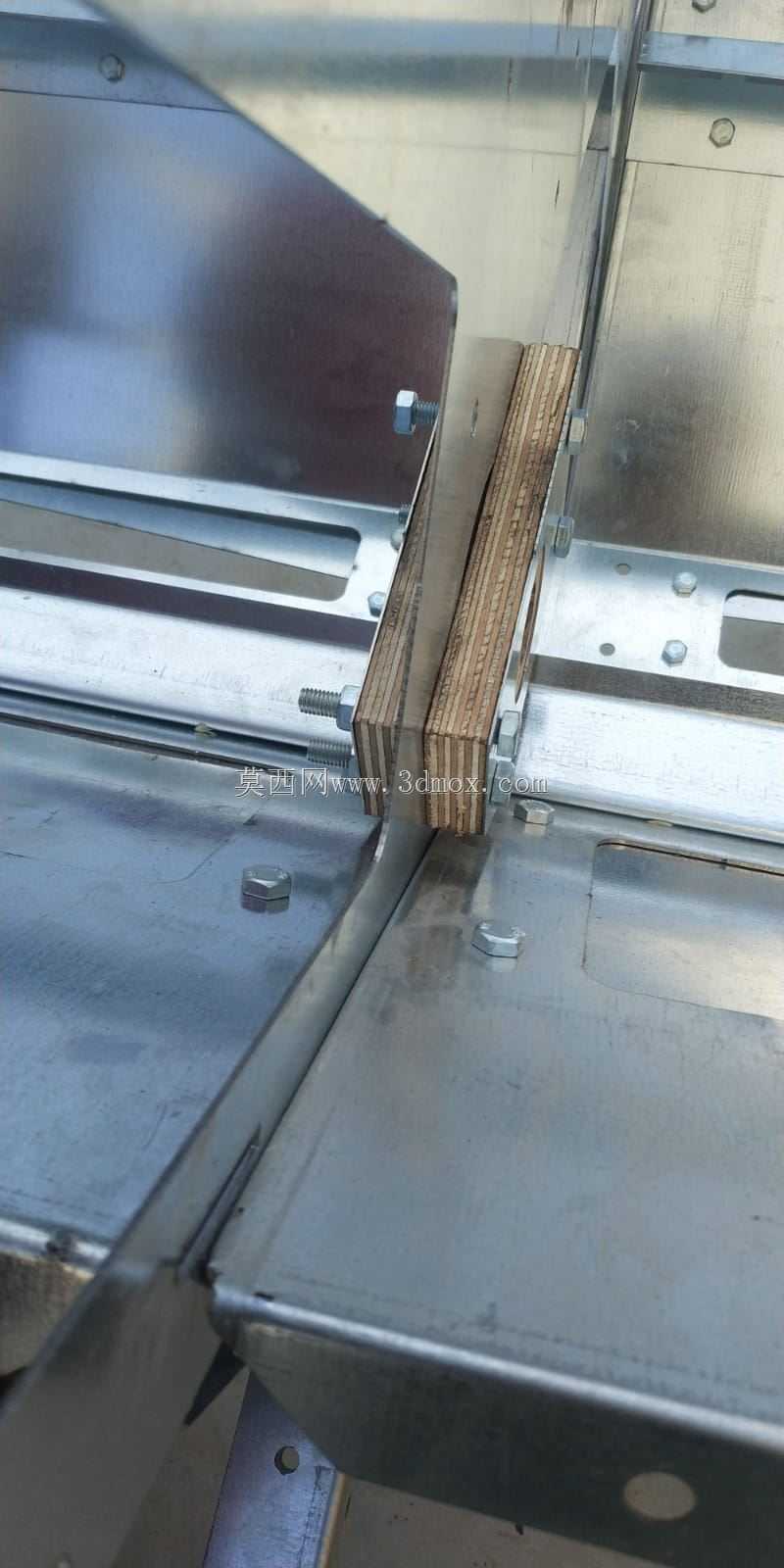

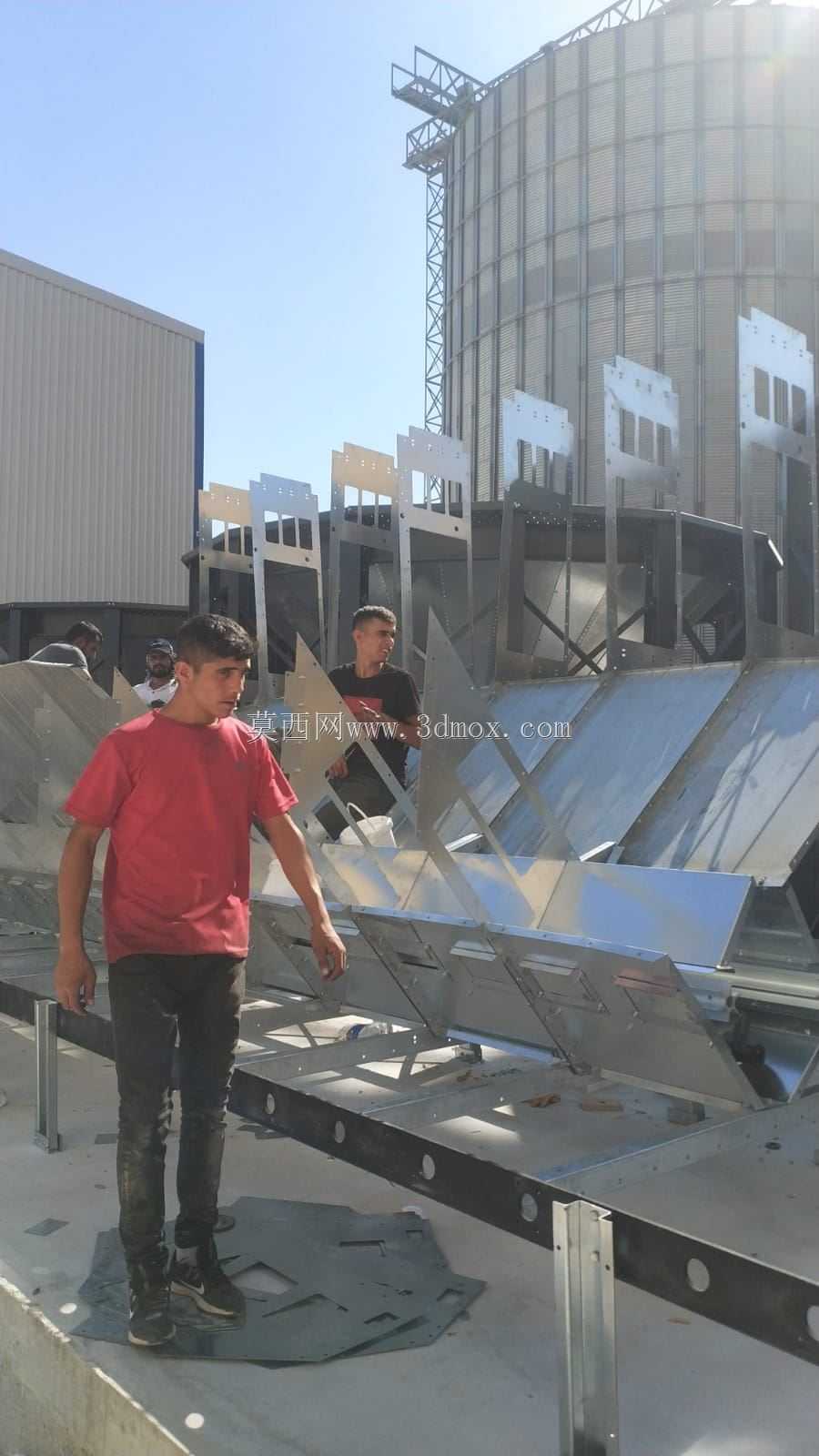

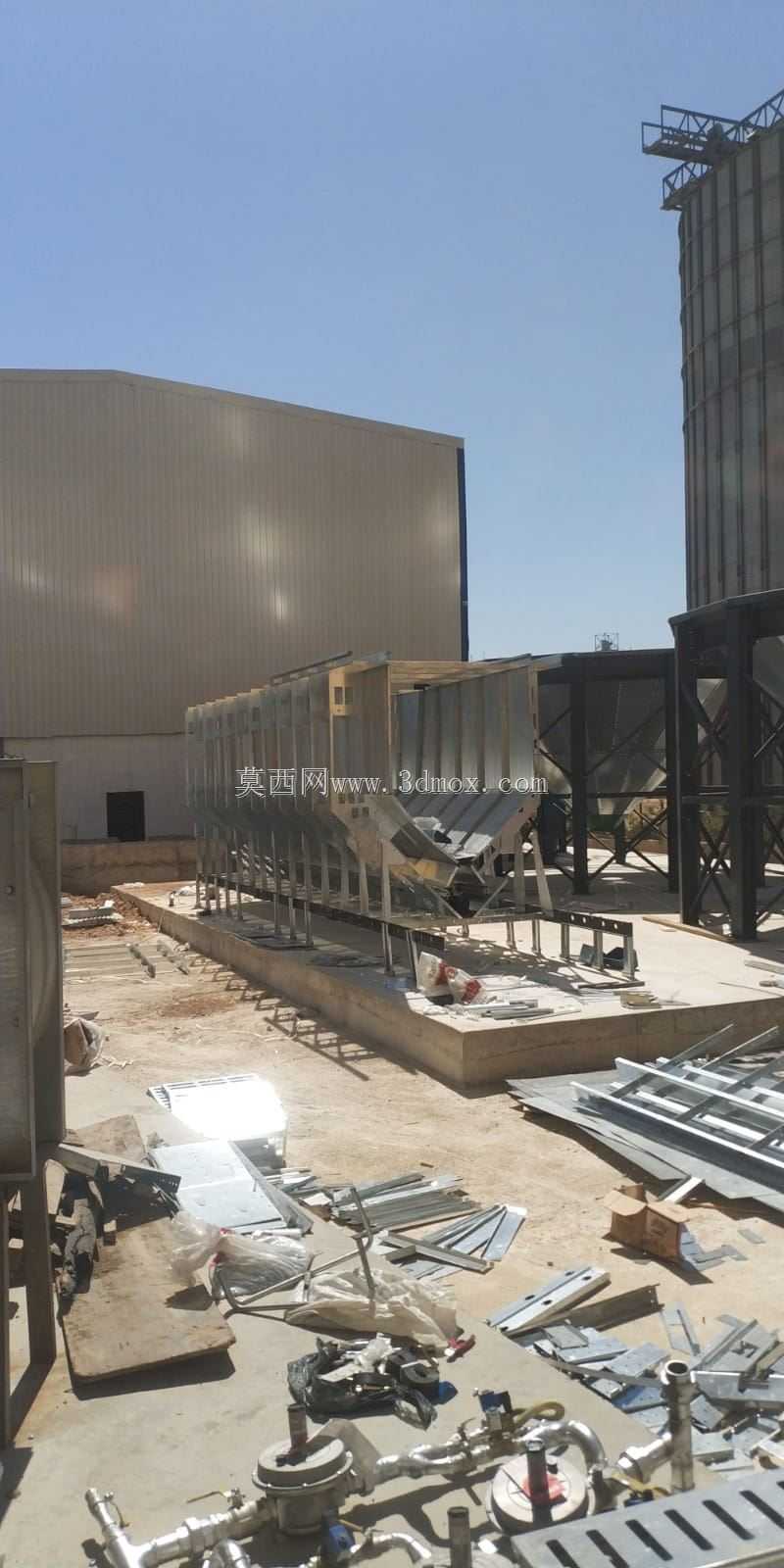

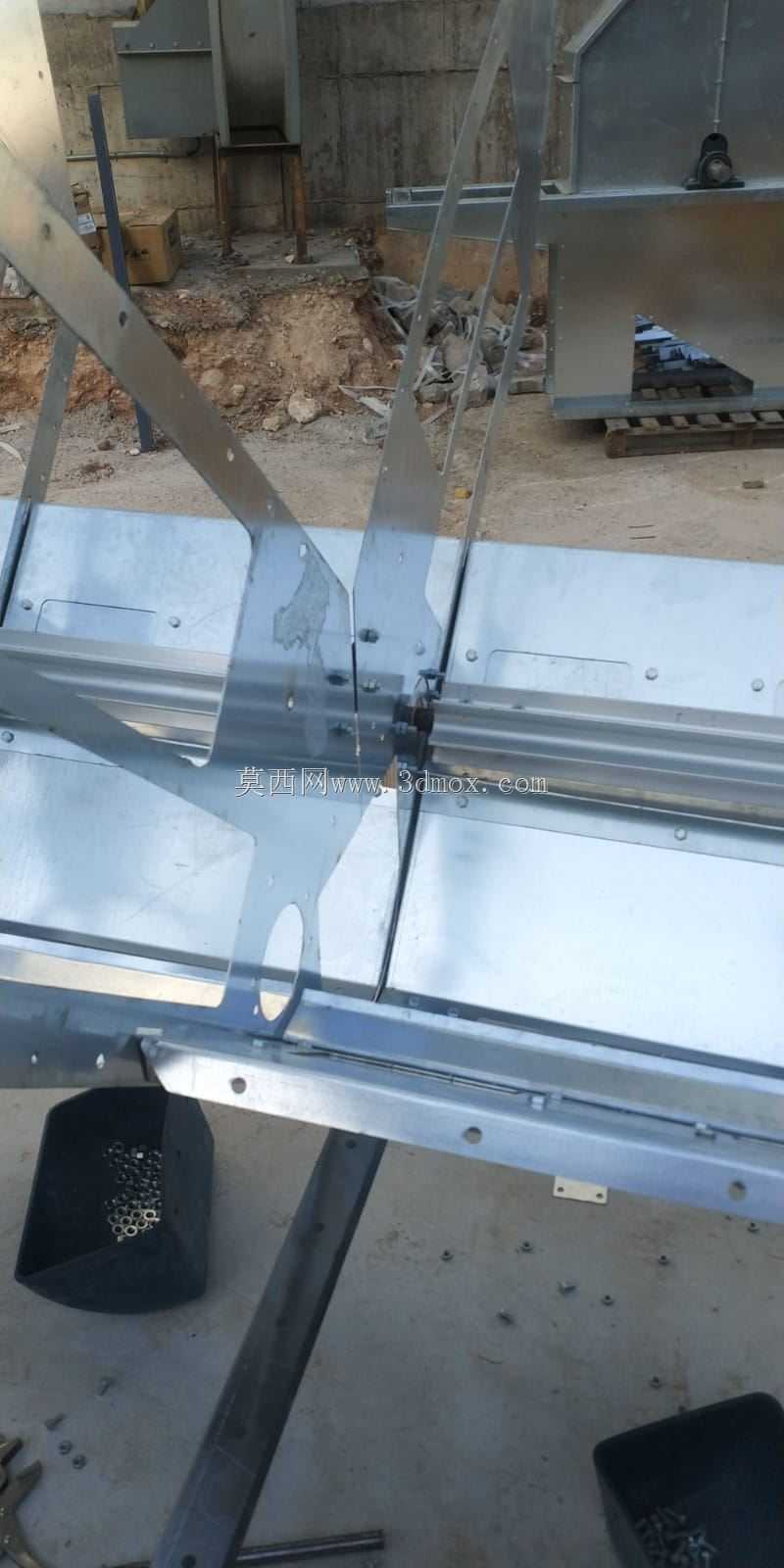

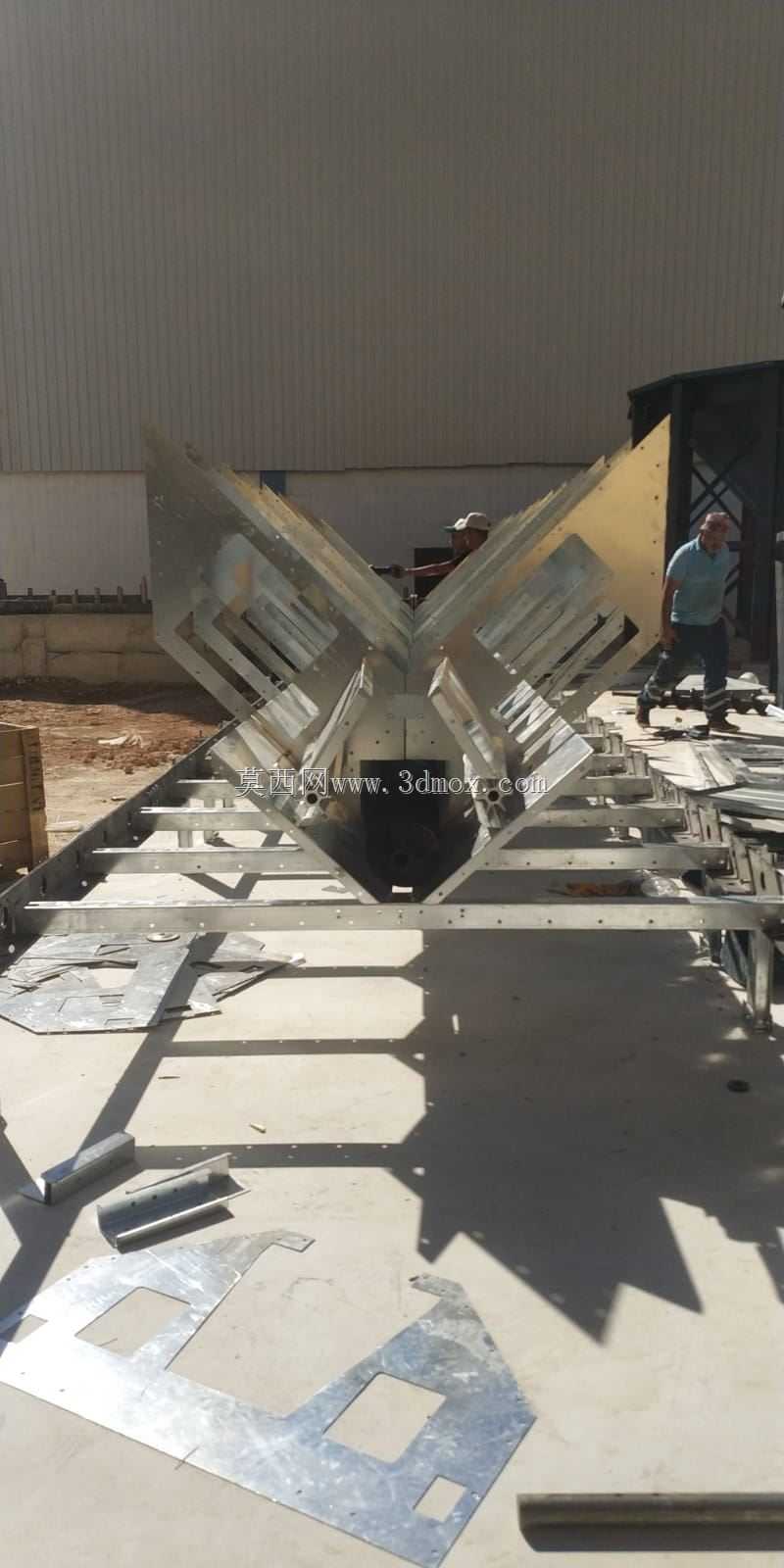

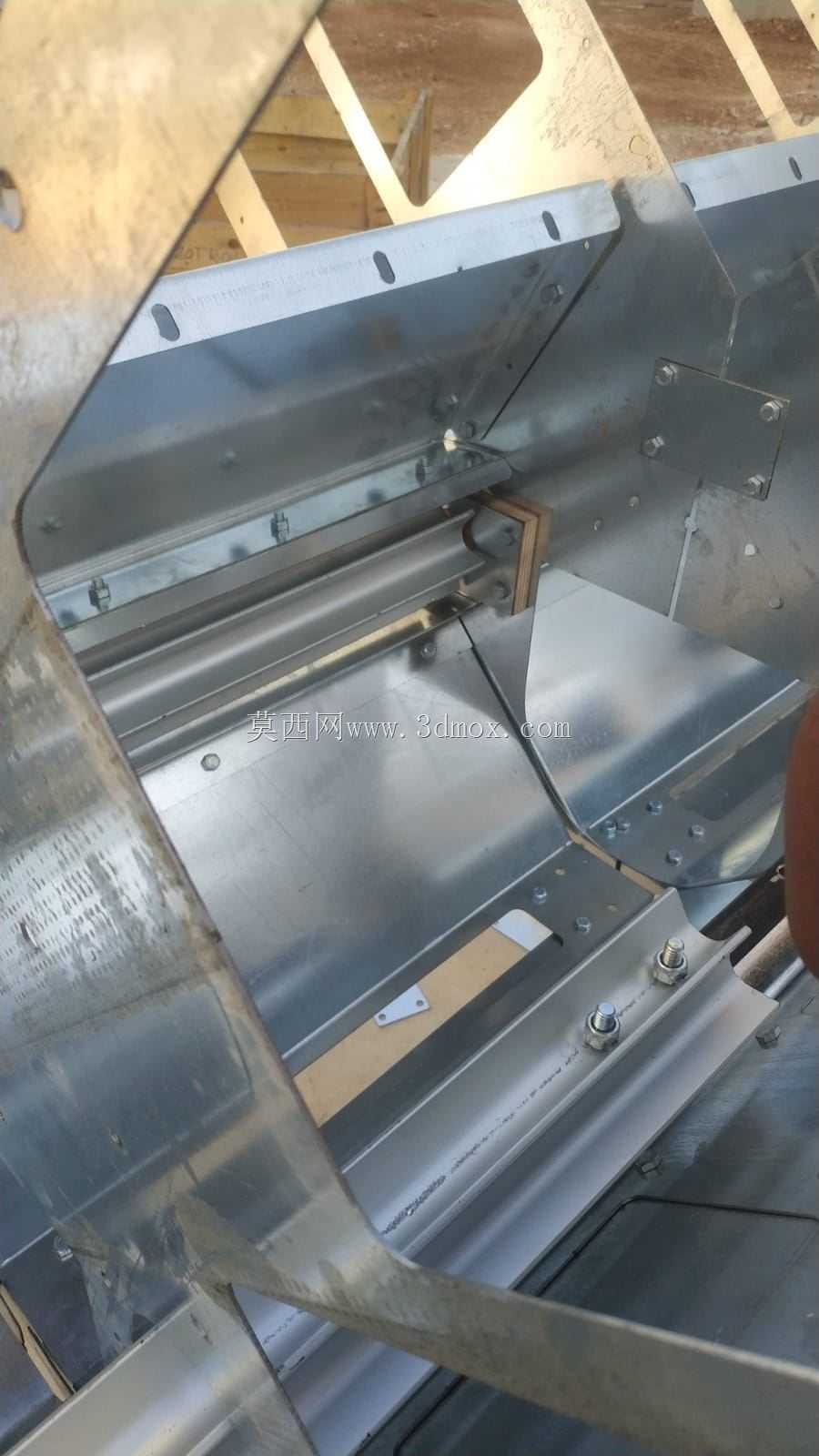

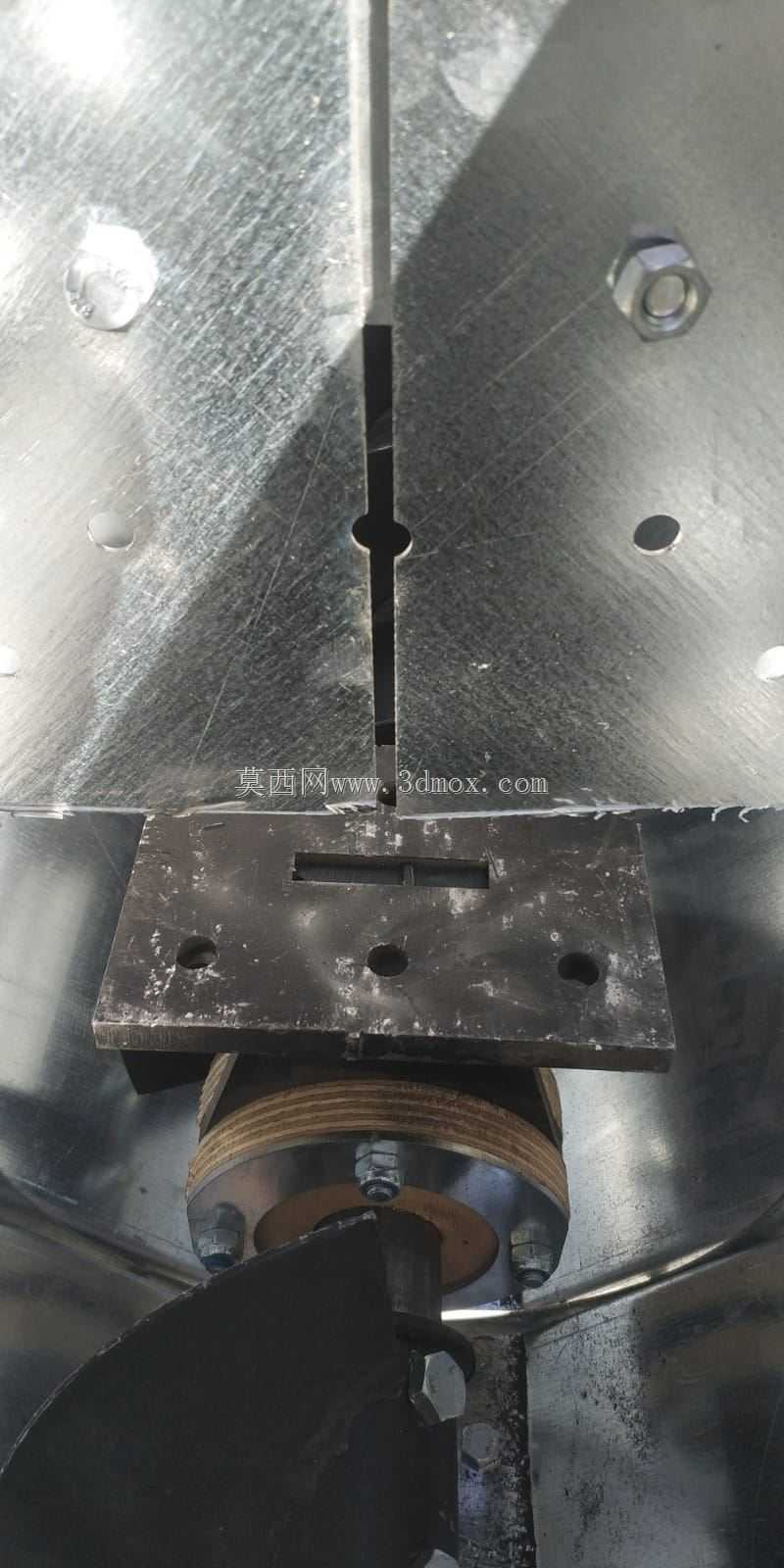

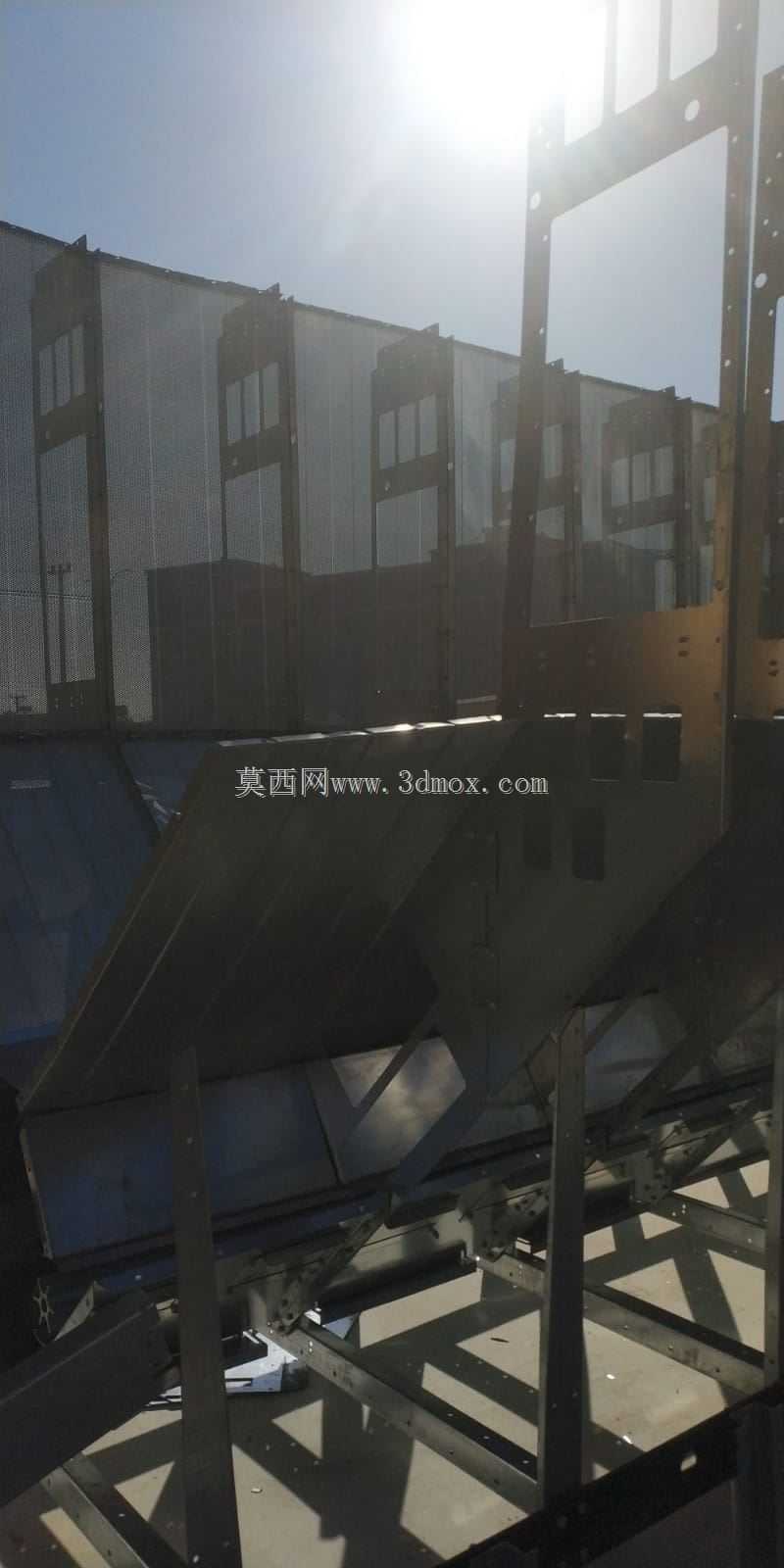

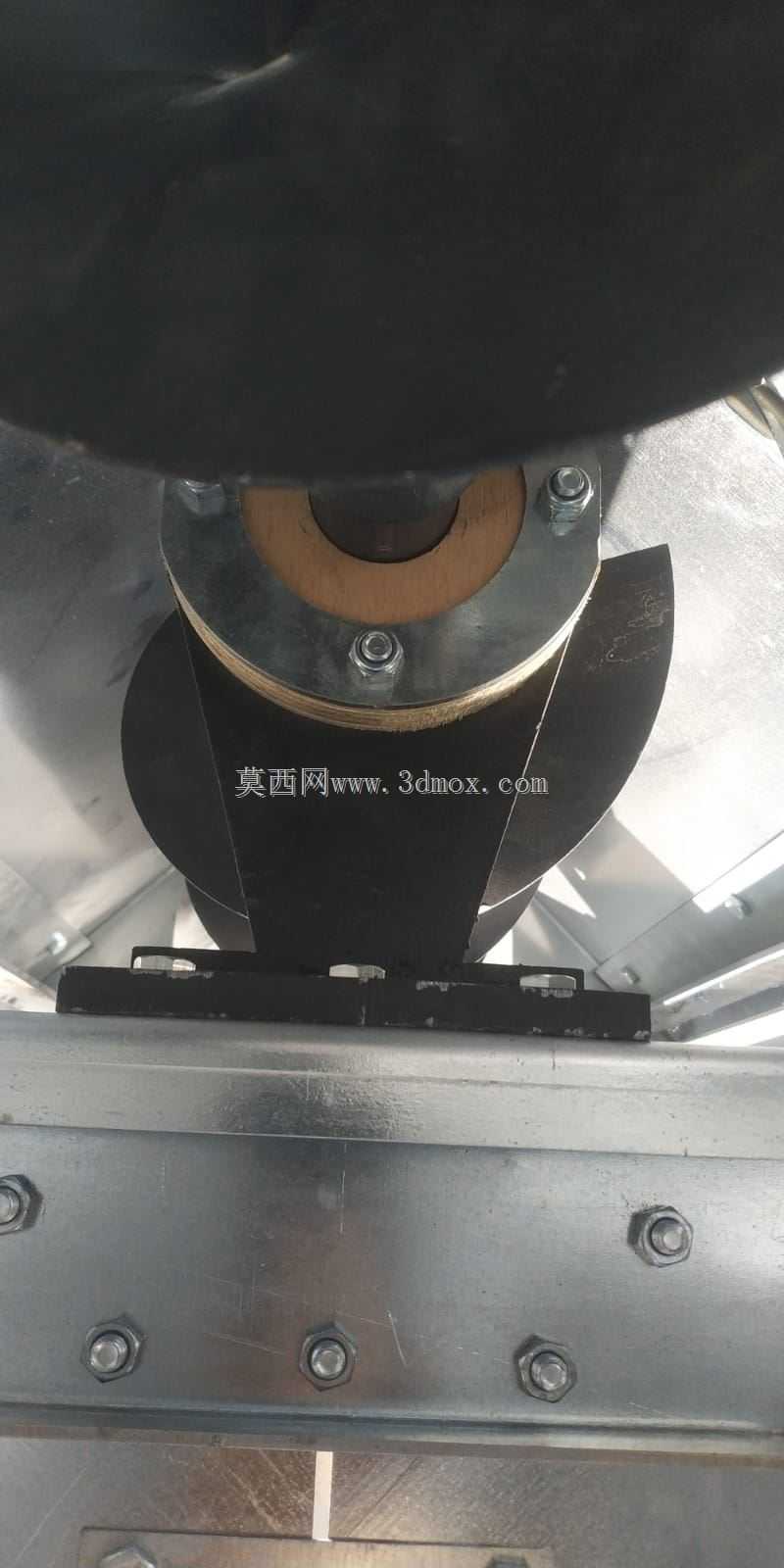

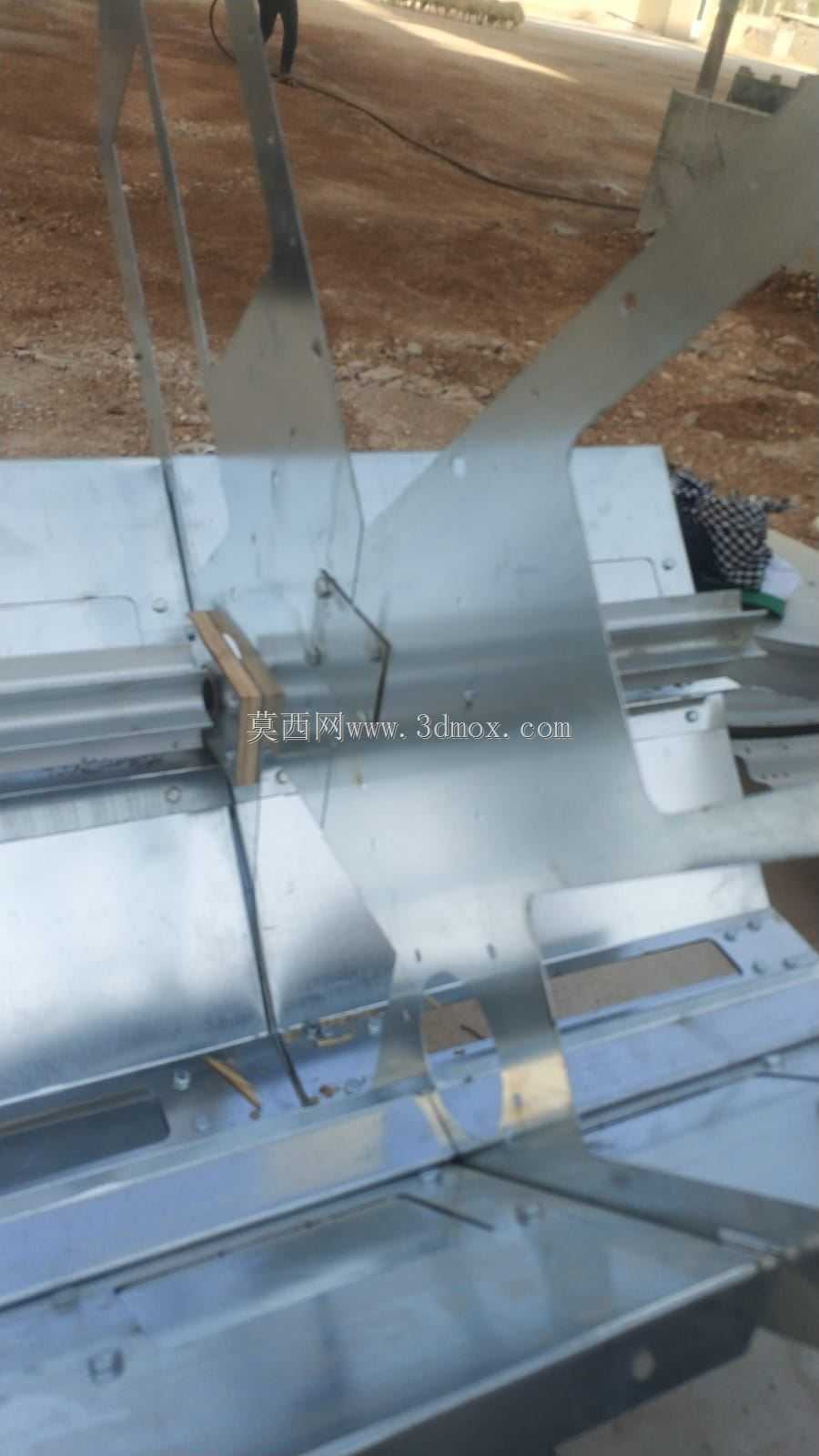

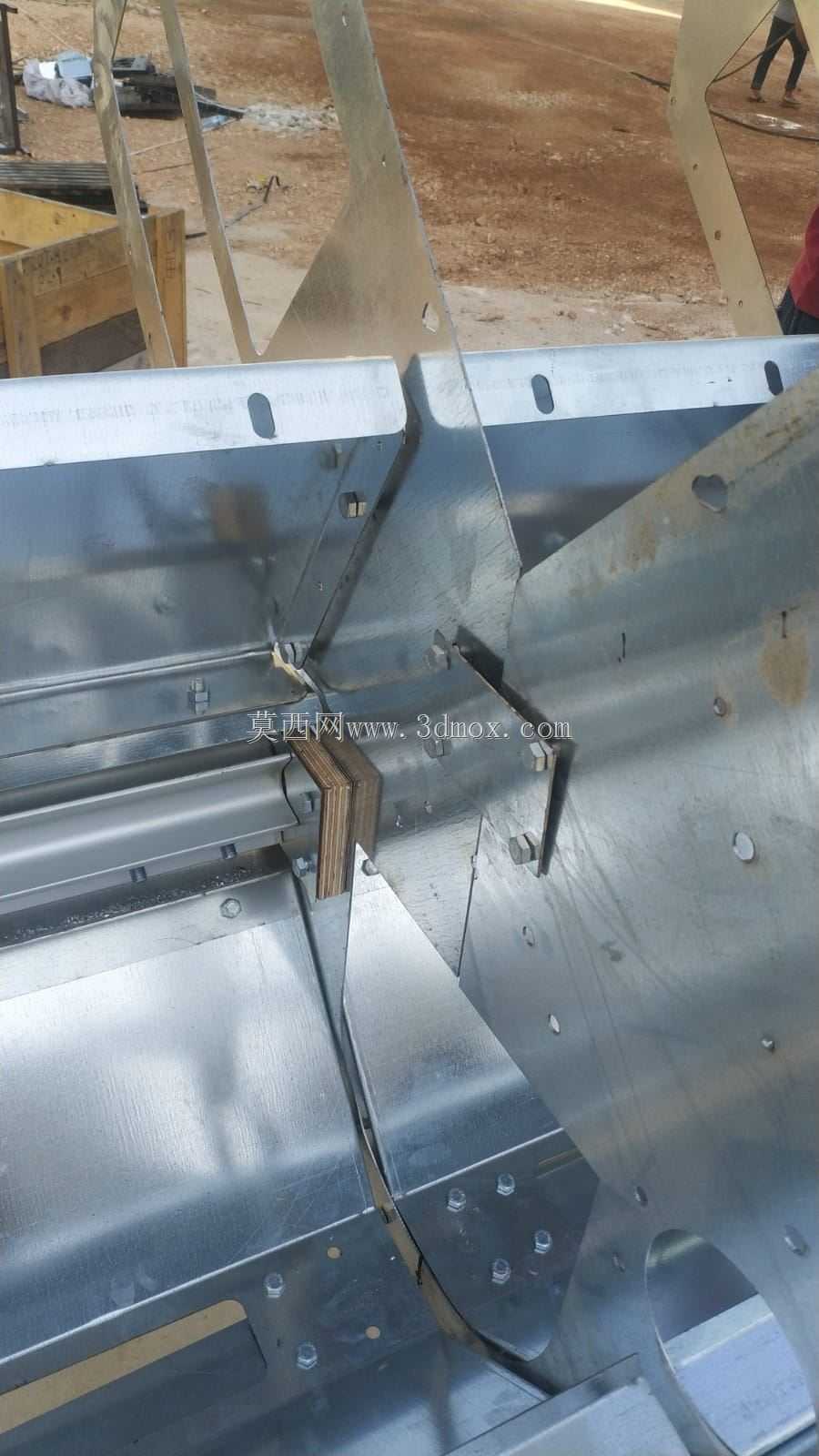

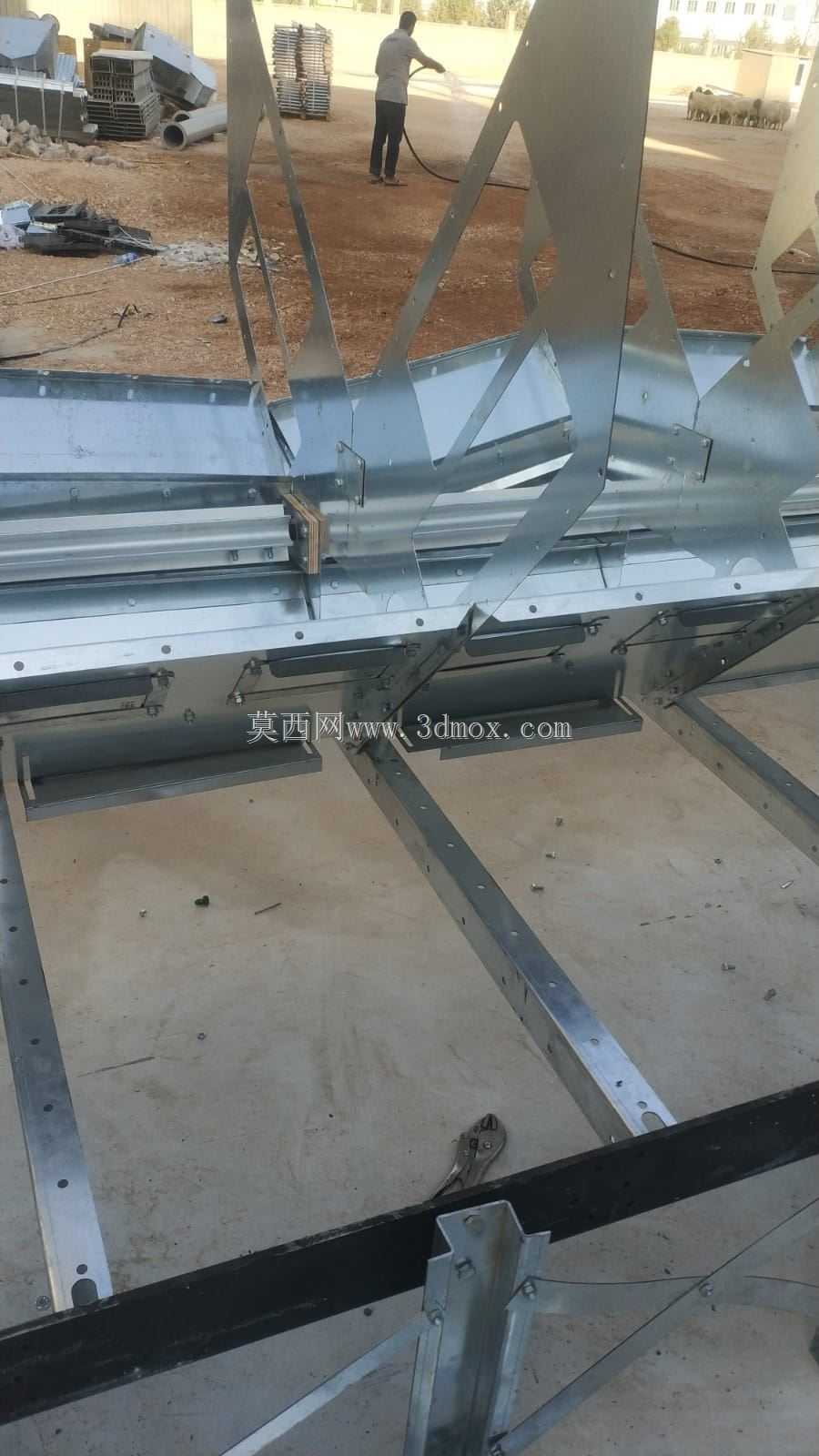

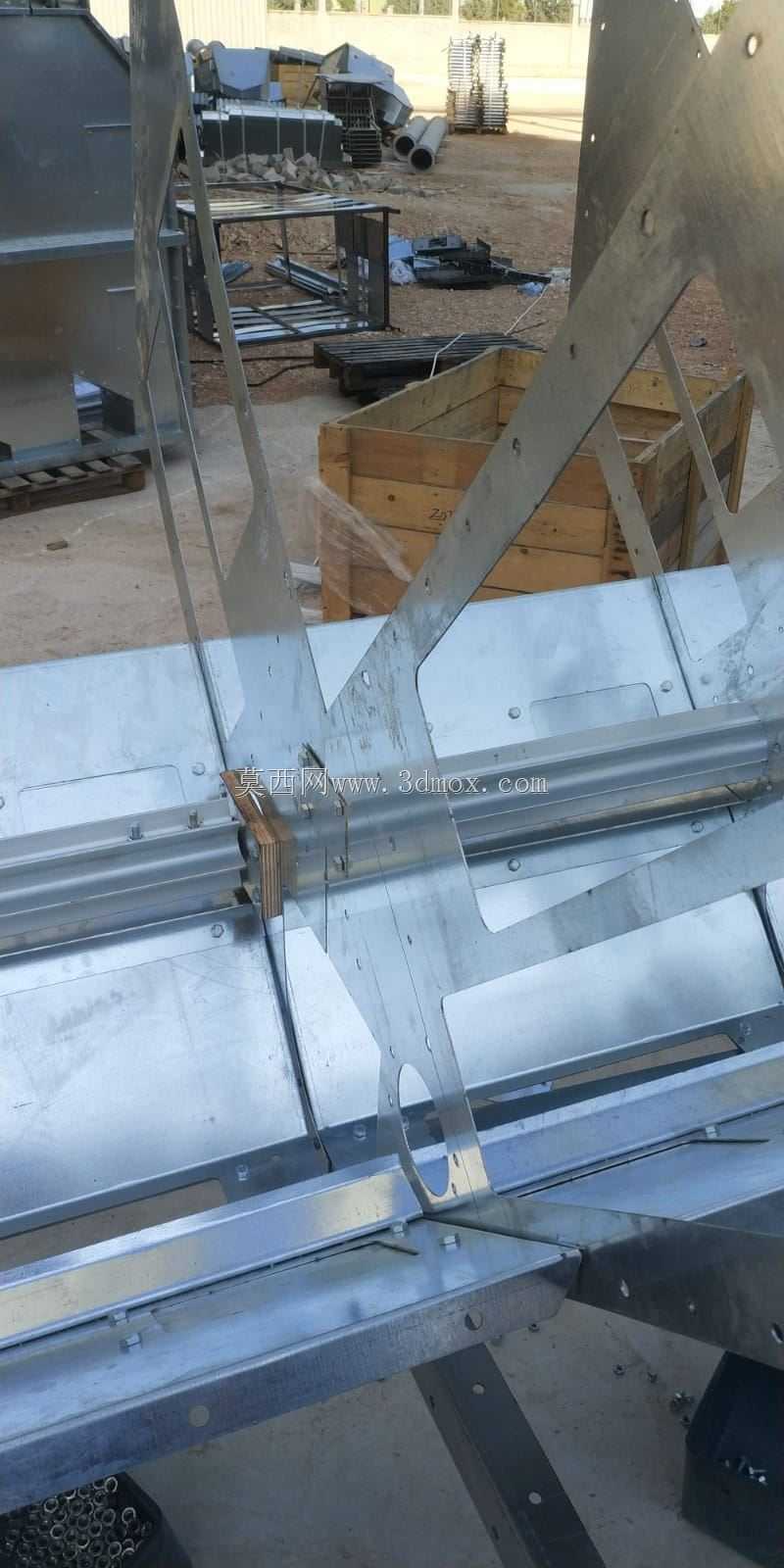

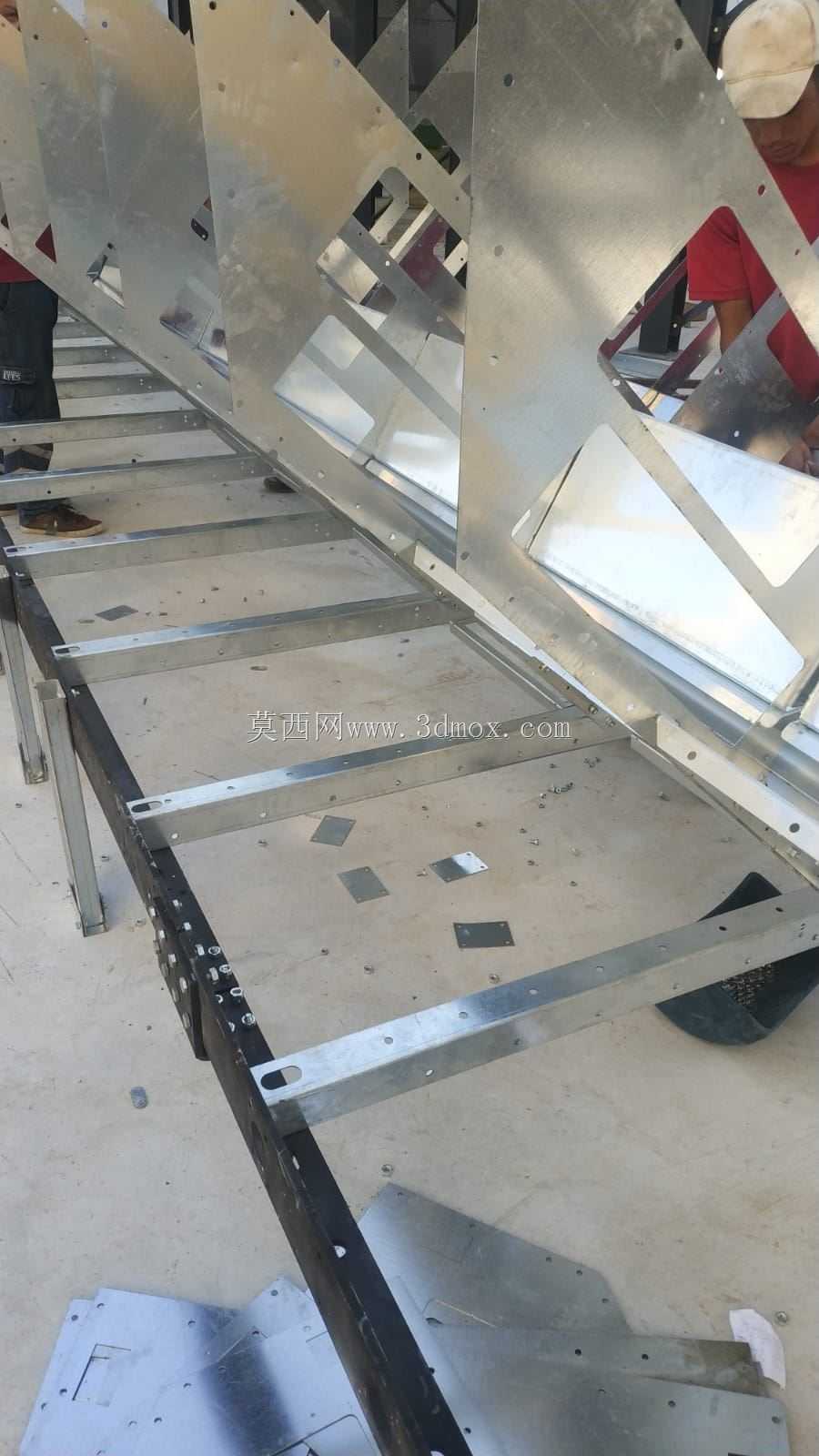

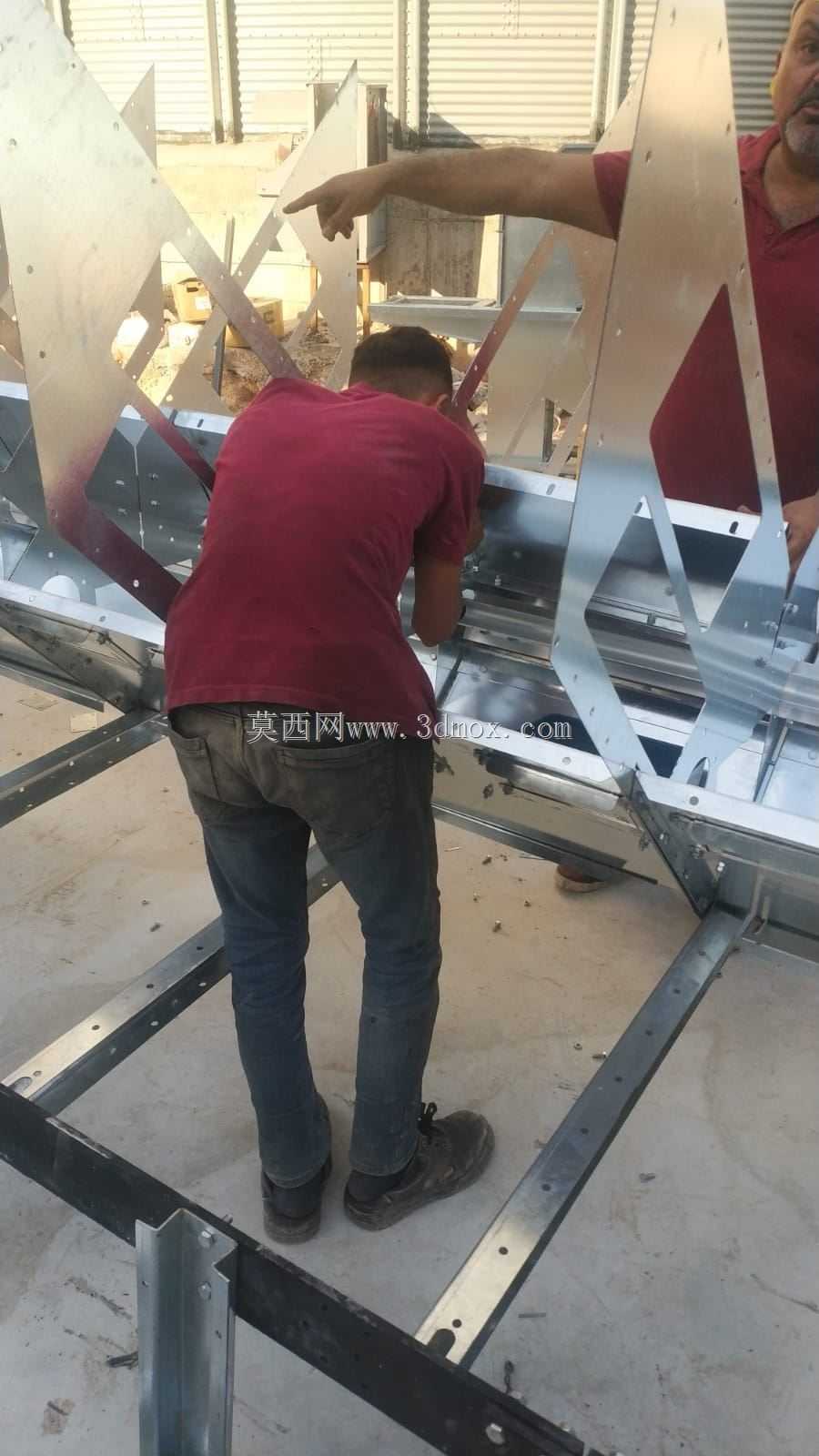

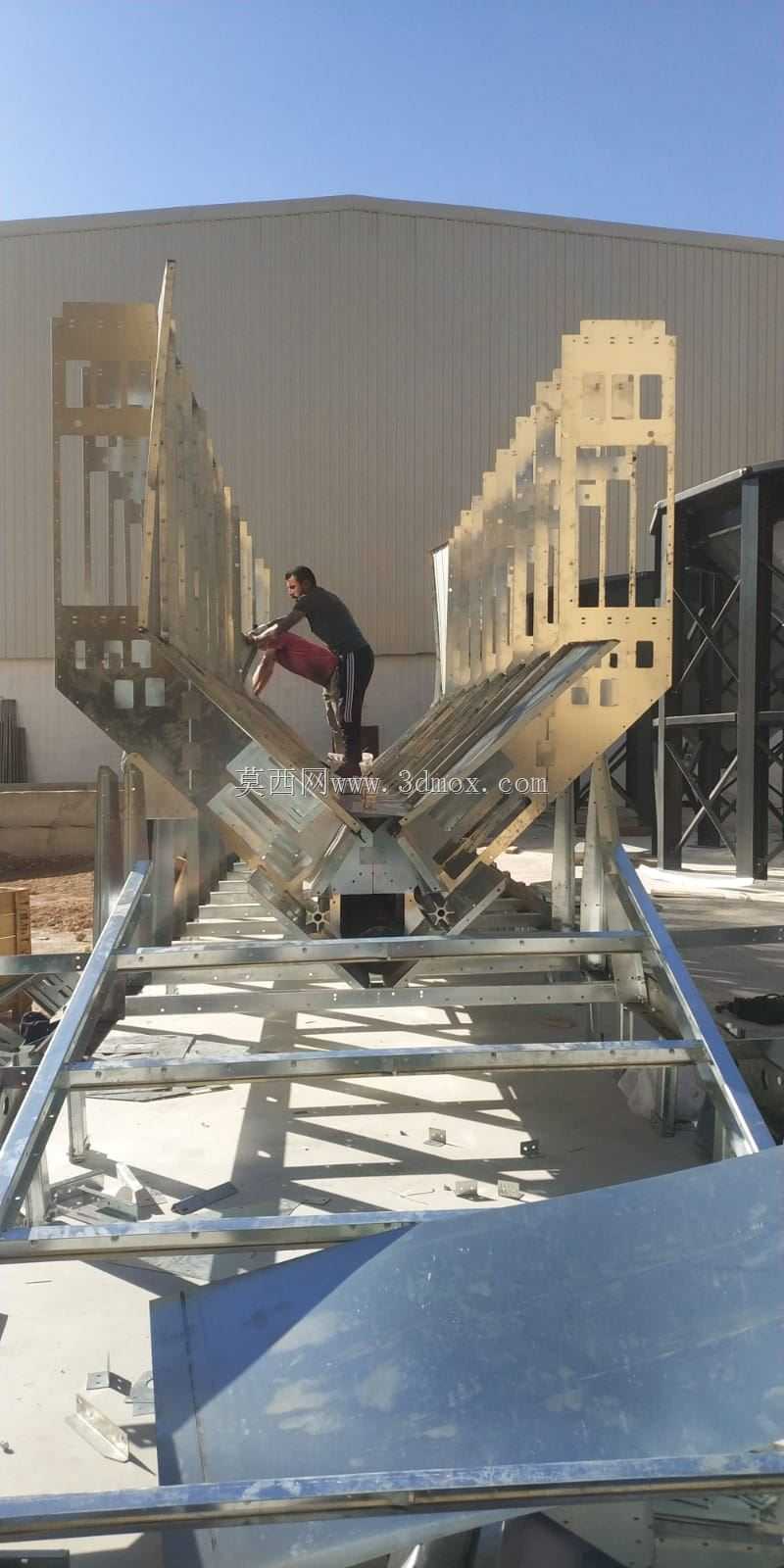

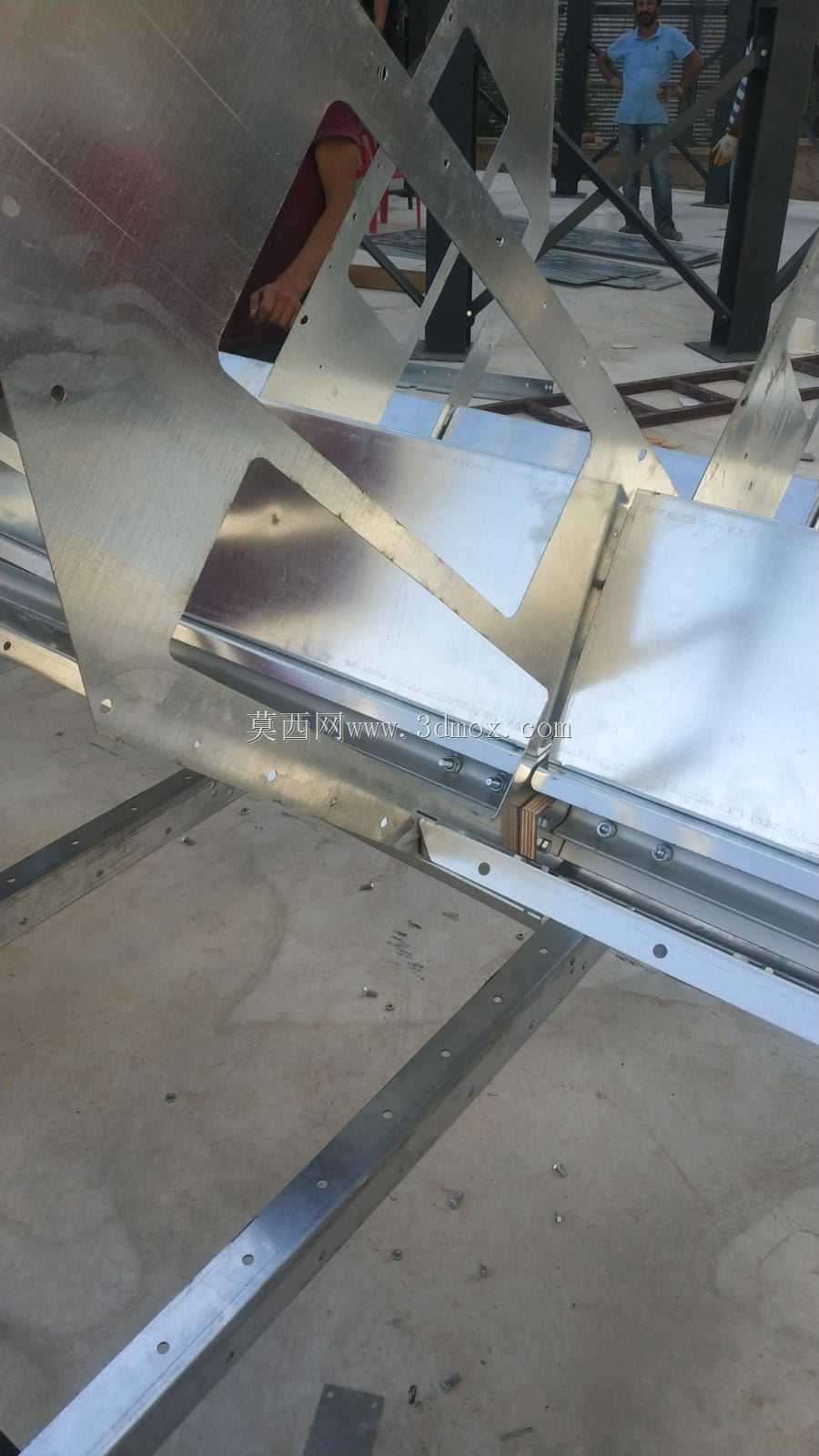

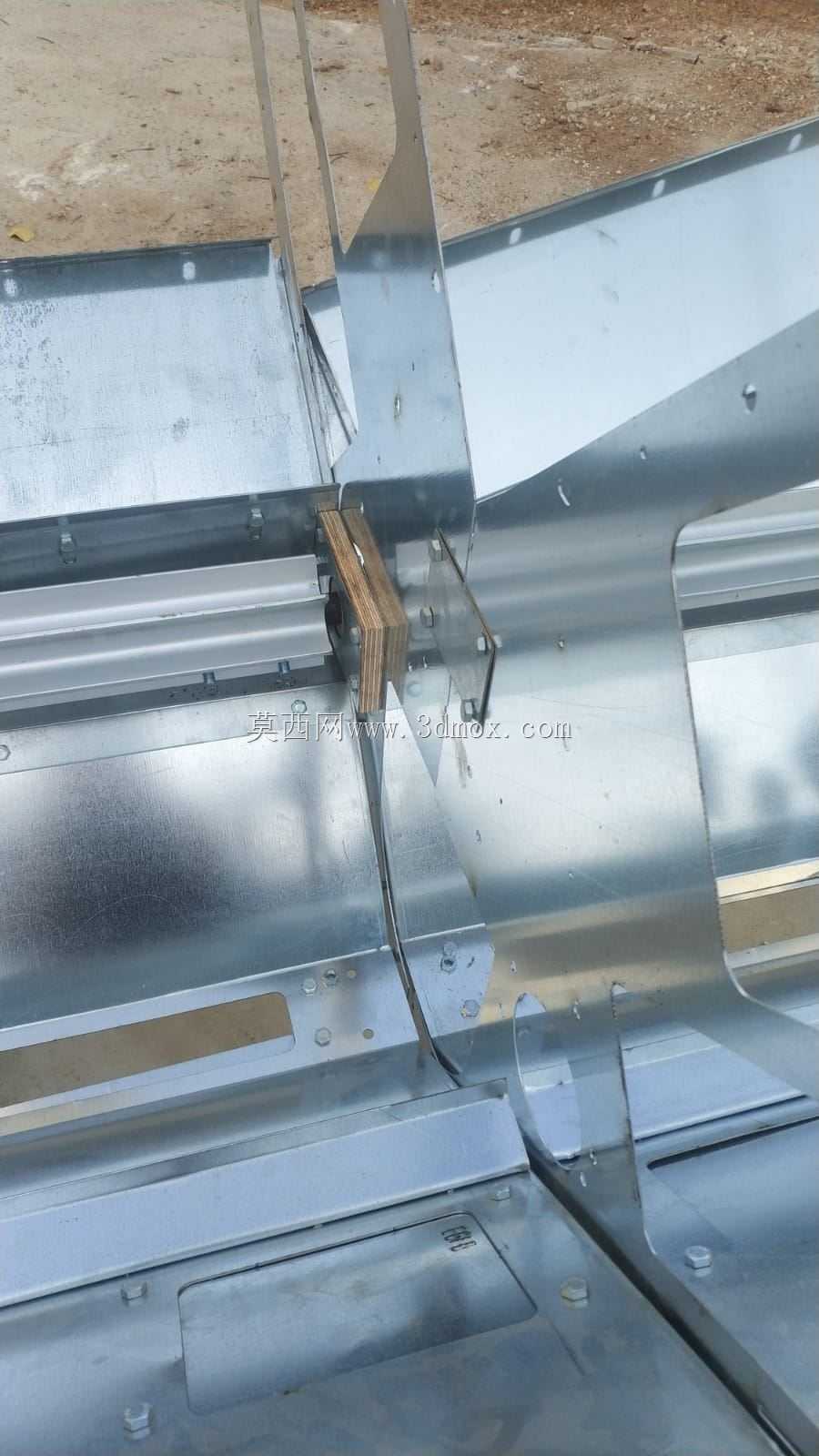

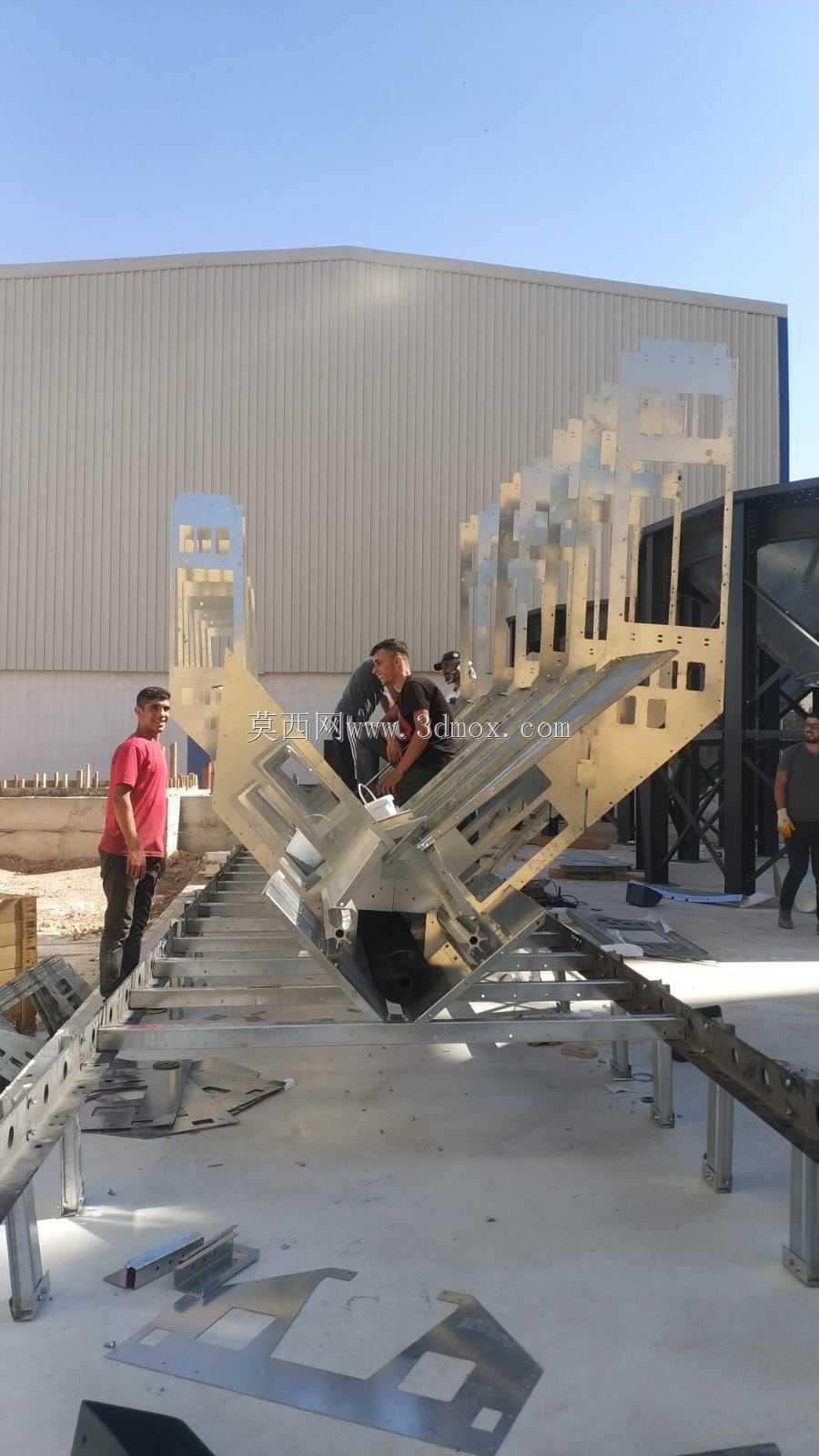

这套结构对应谷物产后处理环节的干燥作业场景，在粮食收储站点、中小型粮油加工车间的烘干工段中承担核心的热质交换导流作用，区别于表层烘干设备仅处理物料浮面水分的局限，该结构可引导热气流穿透堆积的谷物层，实现粮堆内部水分的逐步迁移蒸发，避免出现表层粮粒过干焦糊、内部粮粒水分超标的烘干不均问题。从结构设计逻辑来看，整体采用镀锌钢板折弯成型的导流风道作为主体框架，风道拼接处采用折边咬合加密封胶填缝的工艺，减少热风输送过程中的漏风损耗，风道内壁设置的木质导流条并非随意加装，其作用是打散高速流动的热风束，避免热气流在风道内形成固定走向的风廊，让热风能够均匀分散到粮堆的各个截面，同时木质材料的低热传导特性可减少风道壁面的热量散失，提升热能利用效率。结构上预留的安装边界充分考虑了现有烘干塔的改造适配需求，风道模块的外形尺寸按照常规1.2米宽度的烘干段仓体设计，侧边的折边预留了标准螺栓孔位，可直接与仓体的立柱框架通过螺栓紧固连接，不需要对原有仓体结构做大规模切割改造，单段风道的重量控制在单人可搬运的范围内，方便现场安装与后期维护更换。功能层面，配套的风压调节组件可根据不同谷物的烘干需求调整风道出口的风速，针对小麦、玉米这类颗粒较大、粮堆孔隙率高的物料，可适当调高风速提升烘干效率，针对油菜籽、葵花籽这类小颗粒、孔隙率低的物料，则调低风速避免物料被气流裹挟造成出料口堵塞，风道末端设置的导风板角度可手动调节，能够根据粮堆的堆积高度调整热风的入射角度，确保热风能够抵达粮堆最底部的位置，避免出现烘干死角。整套结构的建模过程还原了实际加工的折弯系数、螺栓孔位公差，所有钣金件的折弯半径均按照实际板材加工的工艺参数设置，木质导流条的安装卡槽预留了木材湿胀干缩的余量，避免长期在高湿高温环境下使用出现木条膨胀卡滞无法拆卸的问题，结构中没有冗余的装饰性部件，所有构件均服务于热风均匀分布、减少热能损耗、适配现场安装的实际工程需求。
