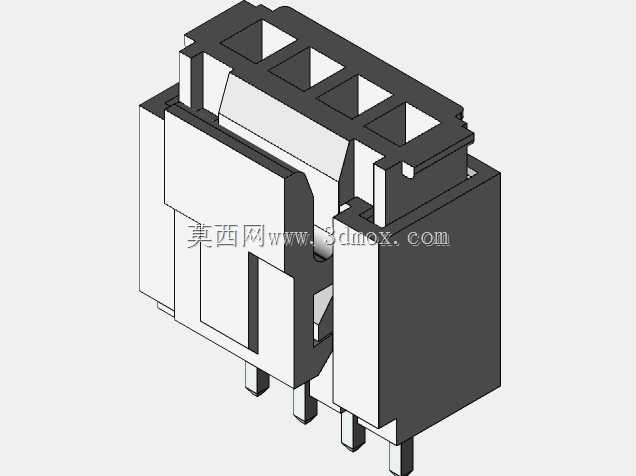

四针SMH-SMW200连接器组件结构设计

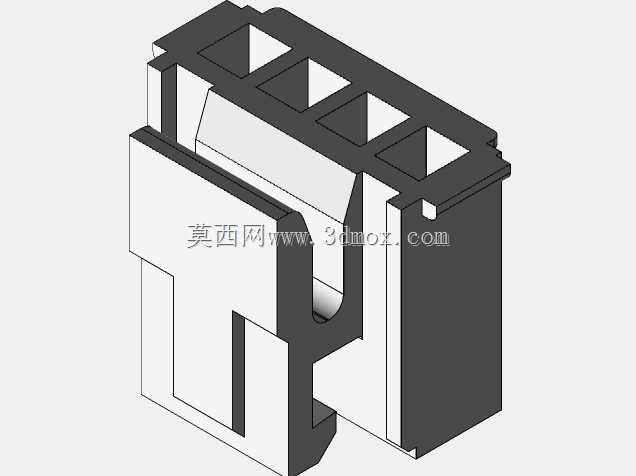

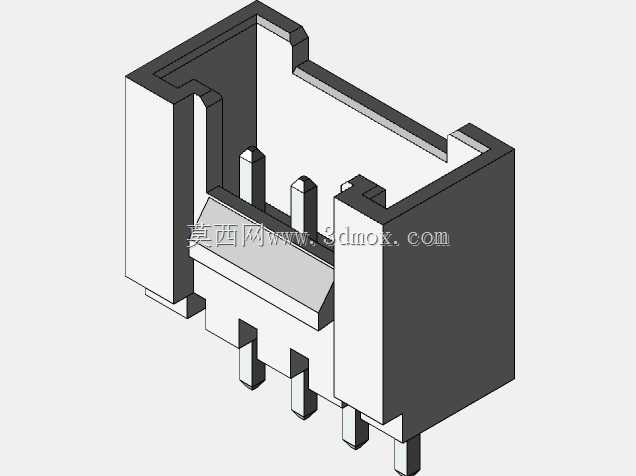

这款四针连接器组件主要面向低压电气回路的线束对接场景，常见于工业控制柜内部接线、小型机电设备的电源与信号传输、自动化模组的分线连接环节，能够在有限的安装空间内实现四路线路的快速插拔对接，替代传统的螺丝压接接线方式，大幅提升现场装配与后期维护的接线效率。从结构设计来看，塑壳主体采用带防呆限位的框型结构，侧边设置的卡扣结构能够在公母端对插后实现自锁，避免设备运行过程中受振动影响出现接插松脱、接触不良的问题，四个插针端子的排布间距经过适配200系列通用接插件的标准间距设定，能够兼容同系列的公端座体，不会出现针位错配、插接过紧或间隙过大的问题。塑壳的外壁设置有加强筋结构，既能够提升注塑成型后壳体的结构强度，避免插拔受力时出现壳体开裂，也能在安装到面板开孔时起到导向定位的作用，插针伸出壳体的长度经过匹配常规焊板或压接导线的需求设定，既保证插合后的接触深度满足载流要求，也不会因为针体过长导致安装后与周边金属构件发生短接风险。设计过程中优先考虑了接插件的安装边界，壳体整体的长宽高尺寸适配常规的电气安装间隙，在密集排布的接线端子排上安装时，不会与相邻的接插件发生干涉，壳体顶部的方形槽位是用于与公端塑壳的凸台配合的定位结构，能够在插合过程中引导公端准确对位，避免斜插导致的插针弯折、塑壳卡扣断裂问题。插针采用直插式结构，根部与塑壳的嵌合位置做了密封挡边设计，能够阻挡少量灰尘、凝露进入接插接触区域，降低接触电阻升高、氧化锈蚀的概率，适合在普通工业车间的非强腐蚀环境下长期使用。在实际选型应用中，这款连接器可以用于250V以下交流或直流回路的信号与小功率电源连接，单针载流能力匹配常规0.5-1.5平方毫米导线的载流上限，能够满足大部分小型传感器、执行器的接线需求，相比螺丝接线端子，其插拔式的结构在设备批量组装时能够减少单工位的接线耗时，后期检修更换部件时也不需要重新剥线压接，直接拔下连接器即可完成部件拆卸，大幅降低运维的人工成本。塑壳的脱模斜度、壁厚均匀性都符合注塑成型的工艺要求，量产时不会出现缩痕、缺料等成型缺陷，卡扣的形变行程经过反复校核，能够保证至少500次插拔后卡扣仍具备足够的锁紧力，不会出现塑性形变导致的锁紧失效问题。
