手动操作式精密钻孔加工专用钻夹具

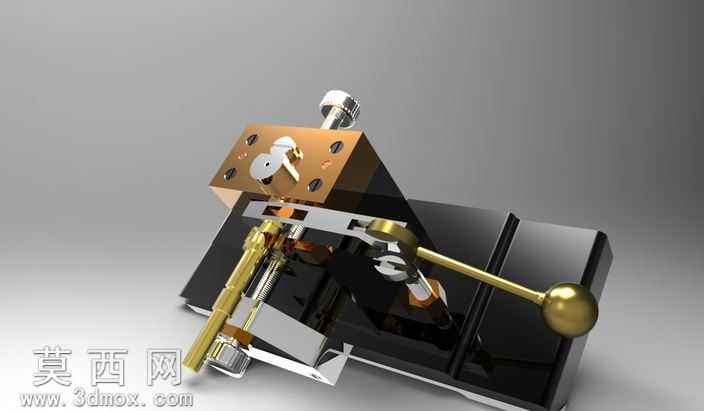

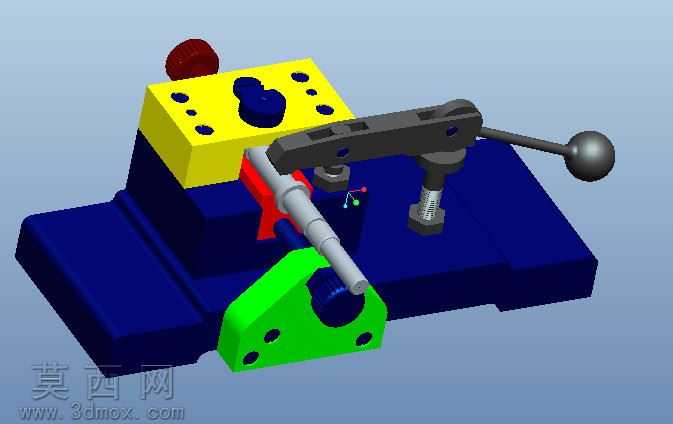

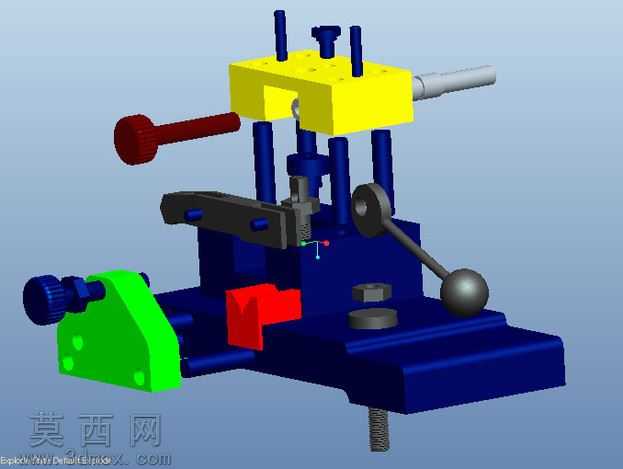

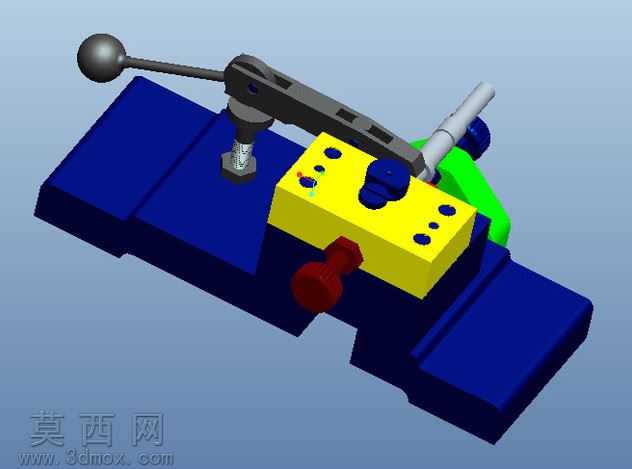

本钻夹具三维模型采用Pro/Engineer Wildfire R5.0完成全参数化建模，建模过程严格遵循机械加工工装的设计规范，对每一处装配结构都做了精准的尺寸约束与干涉校验，确保各运动部件在实际工况下的动作逻辑通顺无卡顿。模型渲染阶段采用工业级写实渲染方案，金属材质部分区分了不同构件的表面处理工艺：操作手柄、导向钻套等高频接触部件采用抛光黄铜材质，还原金属亮面的高反射质感与温润的金属色泽；夹具体基座、定位块等承载构件采用发黑处理的碳钢材质，通过调整材质粗糙度、反射率参数，还原磨砂氧化层的哑光金属质感；锁紧旋钮、定位销等标准件采用镀铬亮面材质，与发黑基座形成鲜明的视觉层次，提升模型整体的真实感。结构设计上，该钻夹具采用经典的翻转式定位+手动杠杆夹紧结构，核心定位组件设置了可换式钻套导向结构，能够针对不同直径的钻头提供精准的进给导向，避免钻孔过程中出现钻头偏斜、孔径超差的问题；夹紧机构采用球头手柄驱动的偏心夹紧原理，操作时仅需扳动手柄即可完成工件的快速锁紧与松开，大幅缩短装夹辅助时间；夹具体底部设置了标准化的安装定位槽，可快速固定在钻床工作台面上，保证夹具与机床主轴的同轴度精度。设计思路围绕中小批量零件的钻孔加工需求展开，在保证装夹定位精度的前提下尽可能简化操作流程，所有易磨损的导向、定位部件均设计为可拆换结构，后期维护时仅需更换磨损件即可恢复夹具精度，有效降低工装的长期使用成本；整体结构布局紧凑，操作手柄的设置位置符合人体工程学要求，操作人员在工位上无需大幅度挪动身体即可完成全部装夹操作，同时夹具的排屑空间设计合理，钻孔产生的切屑可顺着斜面自然排出，不会堆积在定位区域影响装夹精度。
