凸轮驱动密封启闭控制机构设计

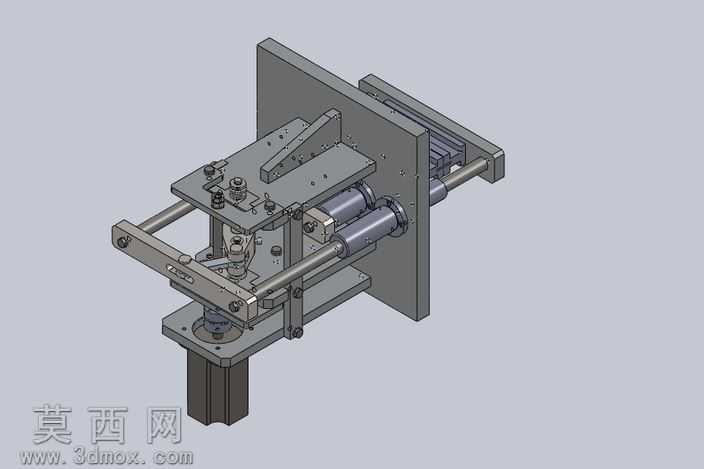

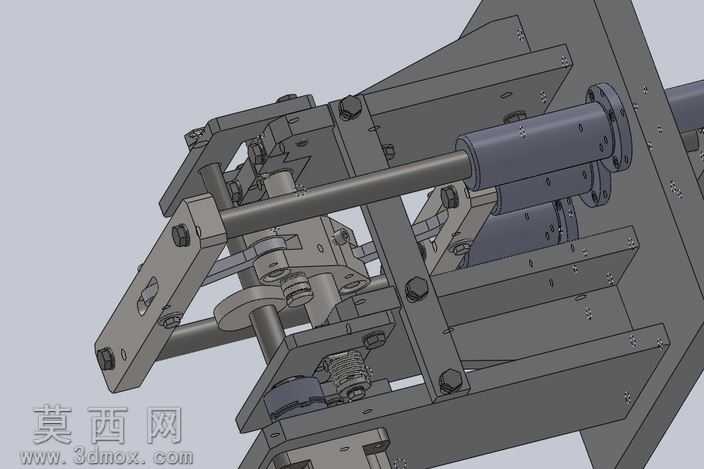

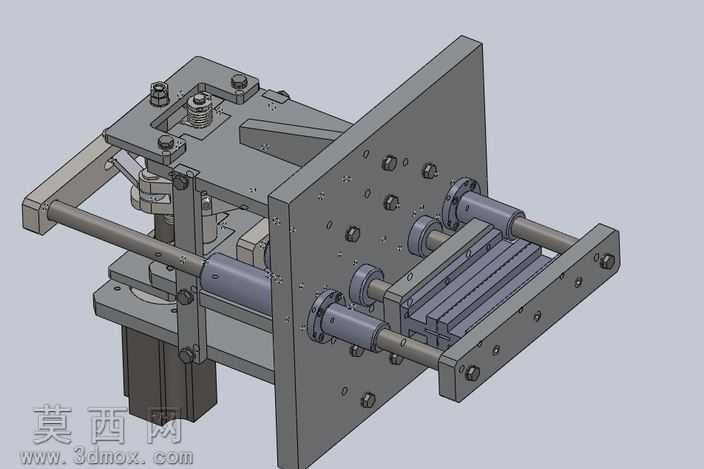

本套机构采用三维建模软件完成全参数化设计，整体围绕凸轮驱动实现密封结构的自动启闭功能展开设计，建模过程中对每一个零部件都进行了精准的尺寸约束与装配配合校验，确保各运动部件之间无干涉、运动行程符合设计预期。渲染阶段采用金属哑光材质模拟安装基板、导向轴、紧固件等钢制零部件的质感，对凸轮接触工作面、密封配合面做了细微的材质粗糙度区分，还原真实机械加工后的表面状态，同时通过半透明辅助标识展示密封件的压缩形变区间，让机构的工作状态更直观可辨。从结构设计来看，整套机构以厚型安装立板作为承载基准，板面上预留了多组标准化安装孔位，可适配不同设备的集成安装需求；横向布置的多组平行导向轴通过带座轴承固定在立板上，为滑动执行组件提供高精度的直线运动导向，有效降低运动过程中的卡滞风险；驱动端采用凸轮结构作为运动输入源，通过凸轮轮廓曲线的精准设计，将旋转运动转化为执行端的规律直线往复运动，配合复位弹簧组件实现运动循环的自动回位，无需额外设置回程驱动结构，大幅简化了机构的整体复杂度。密封执行组件采用模块化设计思路，可根据不同的密封工况需求快速更换适配的密封端头，无需对整体机架结构做改动，提升了机构的通用适配性。设计过程中重点校验了凸轮轮廓的压力角参数，确保机构在整个启闭行程中传动效率处于合理区间，避免出现自锁或者运动冲击过大的问题；同时对导向轴的支撑跨距做了优化计算，平衡了结构紧凑性与运动刚性的需求，让执行端在密封压紧过程中不会出现偏斜，保证密封面的受力均匀，满足密封工况的压力要求。整套机构的运动逻辑清晰，通过凸轮的定角度旋转即可精准控制密封结构的开启与关闭行程位置，可广泛集成到各类需要周期性密封启闭动作的自动化工位中，结构紧凑、运行稳定，维护便捷。
