ATmega32直插式单片机集成电路结构

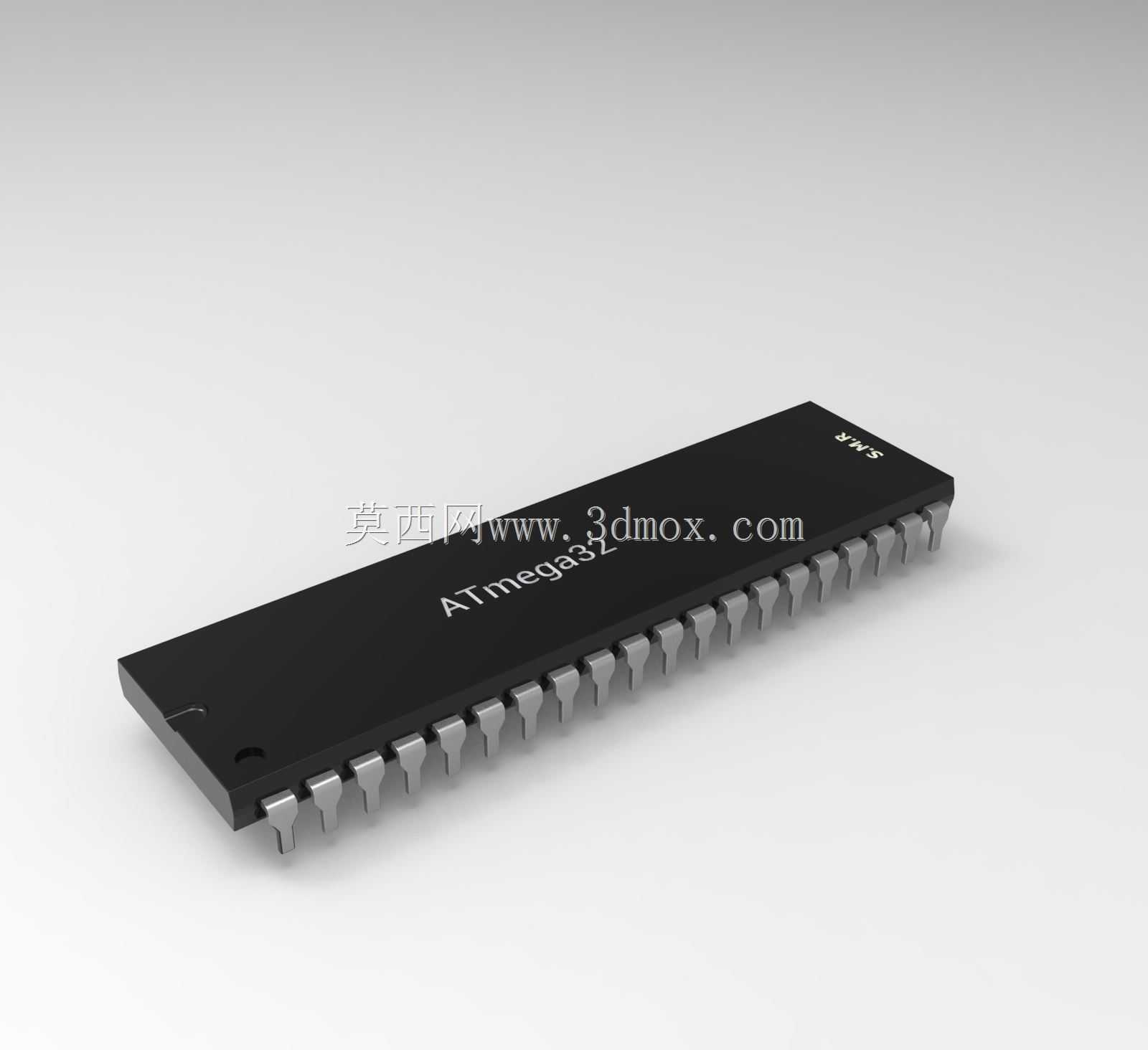

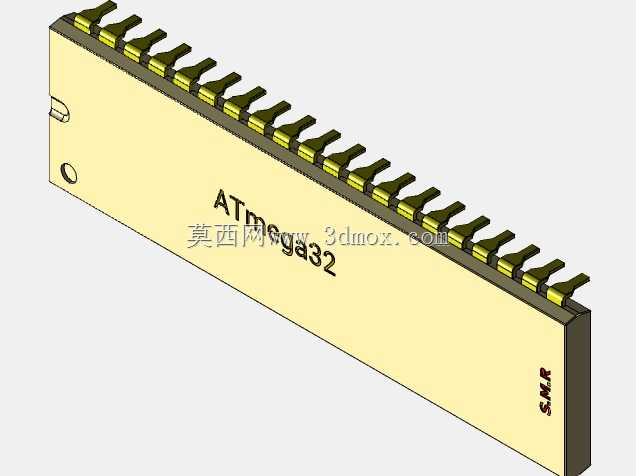

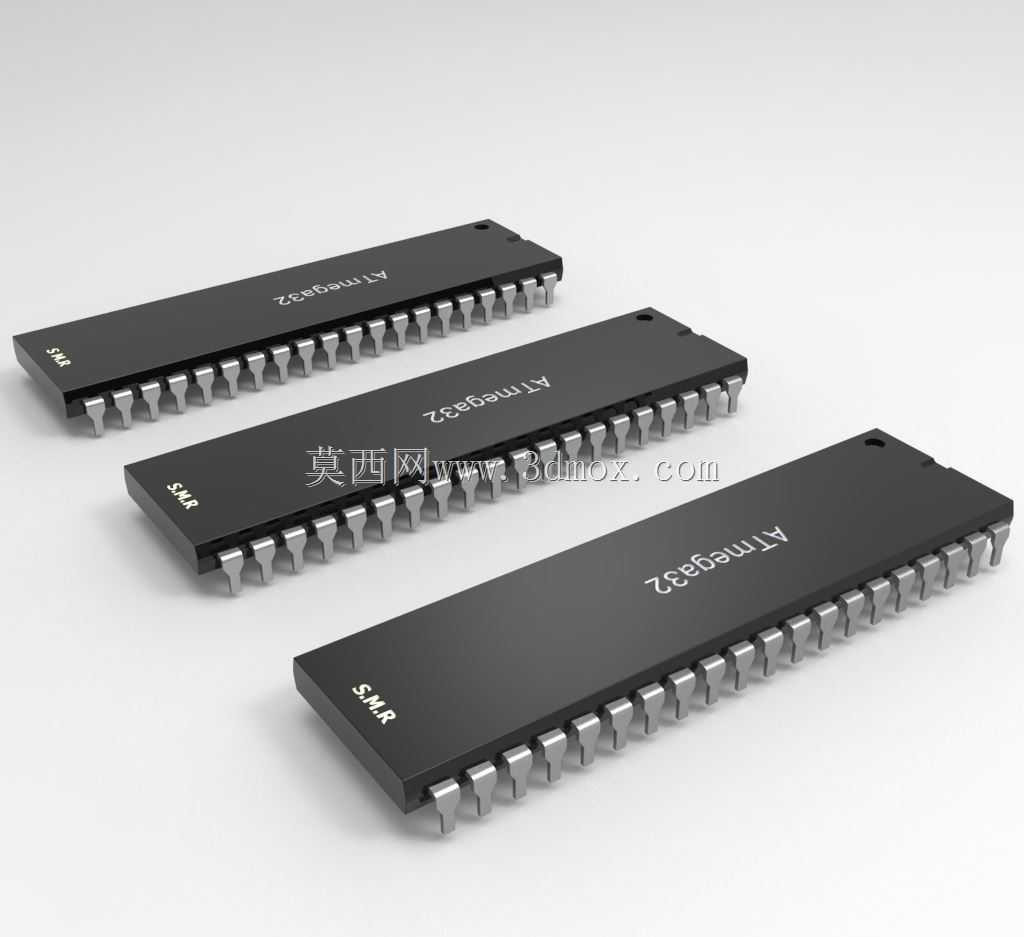

这款ATmega32直插封装的集成电路，是嵌入式控制领域应用极广的8位微控制器核心器件，常见于小型工控终端、教学实验装置、民用消费电子控制板、简易智能传感节点等场景中，承担逻辑运算、外设驱动、信号采集处理的核心控制作用。从结构设计来看，模型完整还原了双列直插封装的外形特征，黑色塑封主体的长宽尺寸严格参照器件实际规格设定，两侧引脚的间距、引脚伸出长度、引脚截面形态都完全匹配DIP-40封装的安装边界，能够直接用于PCB板级装配的干涉校验，也可用于电子设备整机结构布局的可视化验证，帮助结构设计人员提前确认芯片与周边壳体、接插件、散热结构的空间间隙，避免后期打样出现装配冲突。设计过程中优先还原了器件的实体特征，塑封本体表面的标识印刷位置、引脚的弯折弧度、本体端部的定位缺口都做了精准复刻，定位缺口是实际生产装配中判断引脚序号的关键标识，建模时严格对齐了行业通用的封装尺寸规范，确保模型导入装配环境后，引脚焊盘位置能与标准PCB封装库完全匹配，不需要额外调整坐标即可完成板级布局。不同于贴片封装的同型号芯片，这款直插封装的器件多用于插件焊接的工艺场景，引脚的刚性更强，适合手工焊接、小批量试制的产品场景，在教学实验设备、老旧工控板维修替换场景中使用率很高。模型在细节处理上兼顾了外观还原与工程实用性，塑封本体的边角倒角、引脚表面的金属质感、本体表面的丝印标识位置都和实物一致，既可以用于产品宣传的渲染配图，也能满足结构设计阶段的装配校验需求。在实际设备选型阶段，设计人员可以直接调用该模型放入整机装配体，核对芯片安装位的空间尺寸，确认周边电容、电阻、接插件的排布不会和芯片本体产生干涉，同时也能验证外壳开窗位置是否能露出芯片表面的标识，方便后期生产调试阶段的型号核对。对于三维建模从业者而言，这款模型的建模逻辑也具备参考价值，从塑封本体的拉伸特征创建，到引脚的阵列排布，再到表面细节的处理，都遵循了电子元器件建模的通用规范，能够为同类封装芯片的建模提供参考思路，帮助建模人员快速掌握直插式集成电路的建模要点，减少重复建模的时间成本。在嵌入式设备的结构设计中，核心控制芯片的尺寸准确性直接影响整个控制板的布局合理性，这款模型严格遵循器件实际尺寸制作，能够有效降低设计阶段的尺寸误差，减少后期打样的修改次数，提升整体设计效率。
