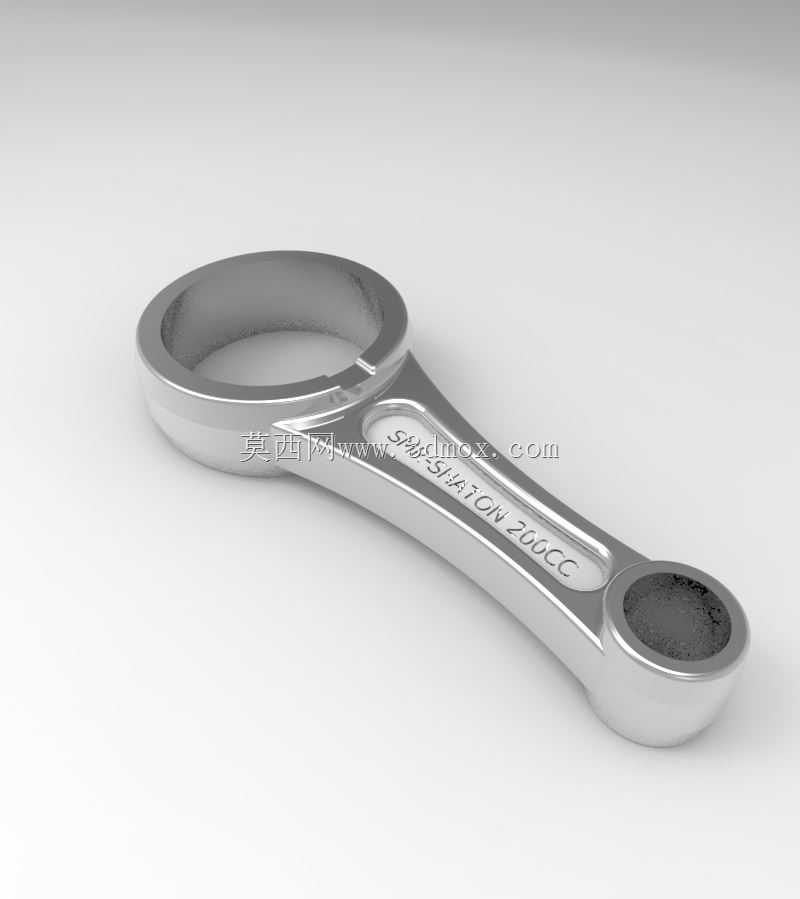

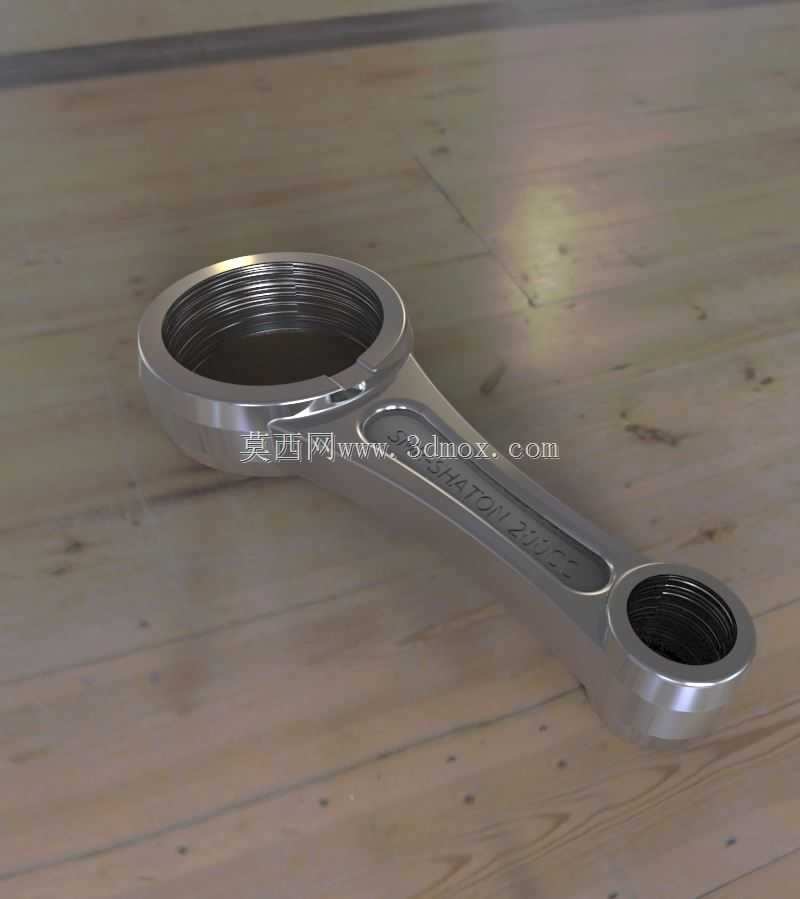

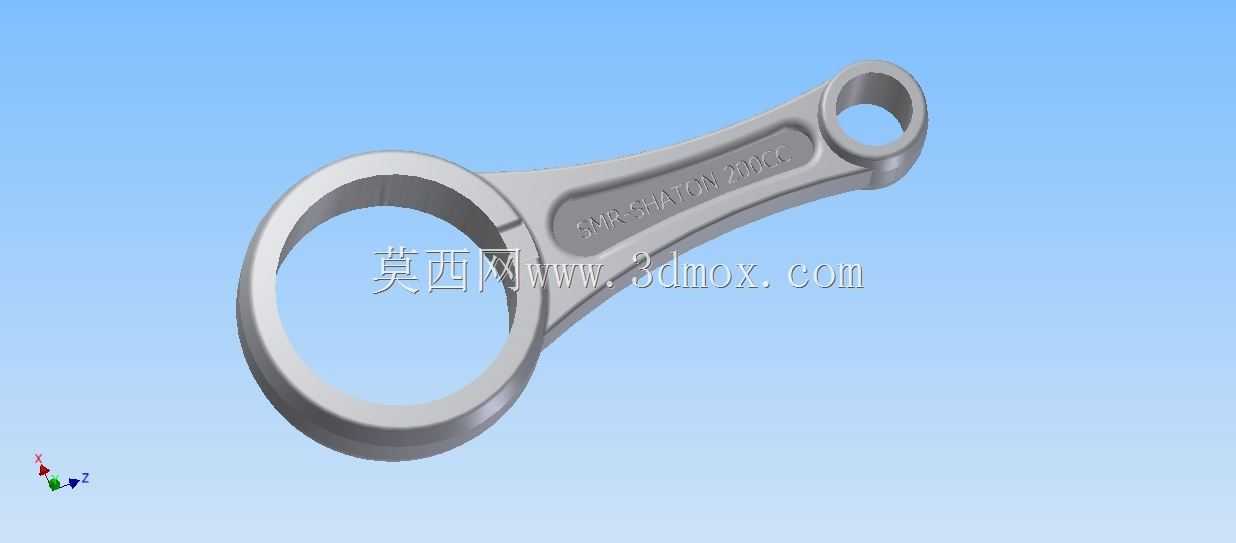

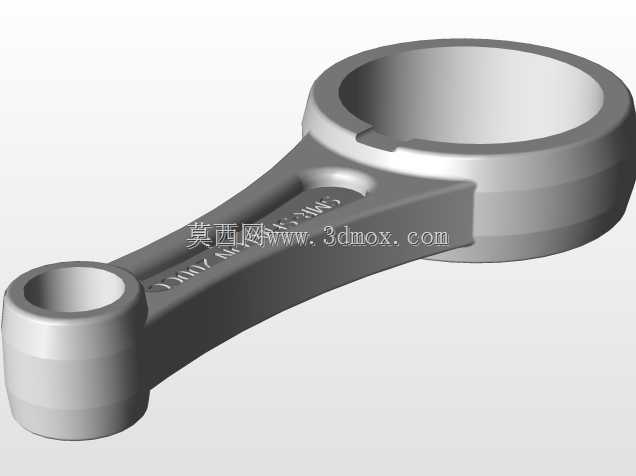

本田200CC发动机连杆精密结构设计

　　曲柄连杆机构作为往复式动力机械的核心传力构件，承担着将活塞往复直线运动转化为曲轴旋转运动的关键职能，这款适配本田200CC排量动力单元的连杆，在设计阶段就围绕小排量高转速动力的工况特性做了针对性的结构优化。从实际应用场景来看，这类连杆主要搭载于中小排量跨骑摩托车、轻型越野摩托以及同排量通用动力汽油机上，日常运行中需要持续承受燃烧爆发压力带来的冲击载荷，以及高转速下往复运动产生的惯性力，对结构强度、抗疲劳性能和重量控制都有极高要求。

　　设计过程中首先确定了大小端的中心距参数，这个尺寸直接决定了发动机的冲程参数与压缩比匹配，过小的中心距会导致活塞运行上止点时碰撞气门或燃烧室壁，过大则会降低发动机的紧凑性，抬升整机重心。大端采用剖分式结构设计，配套轴瓦安装位的内径尺寸严格匹配对应排量机型的曲轴连杆轴径，接合面的定位结构采用成熟的止口定位方式，保证连杆盖安装后不会出现错位，避免轴瓦偏磨引发的烧轴故障。大端内侧的润滑油道走向经过反复优化，能够将曲轴轴径处的压力机油引导至连杆小端，对活塞销进行持续润滑，减少高转速下活塞销与衬套的磨损。

　　小端部位设计有集成的衬套压装位，过盈量控制在合理区间，既保证衬套在长期交变载荷下不会松脱转出，又避免压装时衬套变形导致活塞销卡滞。杆身部分采用工字形截面设计，这是经过长期工程验证的最优截面形式，在同等重量下能够获得最大的抗弯和抗扭刚度，杆身表面做了圆弧过渡处理，完全消除应力集中的直角结构，从根源上降低疲劳断裂的风险。杆身与大小端的连接位置采用大圆角平滑过渡，避免截面突变带来的应力集中问题，这也是连杆类零件设计中最容易被忽略、却直接影响零件使用寿命的细节。

　　从安装边界来看，大端拆分后的连杆盖需要按照规定扭矩拧紧，拧紧后大端孔的圆度、圆柱度公差必须控制在微米级，否则会导致轴瓦受力不均，短时间内出现磨损剥落。小端装入活塞后，活塞销的轴向窜动量需要控制在设计范围内，既要保证活塞在热态下有足够的膨胀间隙，又要避免窜动量过大导致活塞销卡簧脱出引发拉缸故障。连杆整体的重量分组公差控制极严，同一台发动机上装配的连杆重量差不能超过设计阈值，否则高转速下会产生明显的振动，影响整机运行平顺性，加速曲轴轴承的磨损。

　　实际工况下，这款连杆需要承受的最高燃烧压力通常在数兆帕级别，高转速运行时往复惯性力会随转速平方增长，因此在结构设计时除了静态强度校核，还做了多阶模态仿真，避开发动机常用转速区间的共振频率，防止运行中出现共振导致的结构失效。大小端的油槽位置经过精准设计，既保证润滑油能够均匀分布在摩擦副表面，又不会因为油槽过大削弱轴瓦的承载能力。杆身表面的强化处理工艺匹配结构设计，进一步提升零件的抗疲劳性能，能够适应长期高负荷运转的使用需求。

　　在配套选型时，这款连杆的尺寸参数完全适配本田200CC动力单元的安装空间，不需要对曲轴箱、活塞、曲轴等周边部件做任何修改即可直接装配，替换维修时的适配性极强。设计阶段也充分考虑了量产加工的工艺性，所有加工面的基准统一，减少装夹次数，提升加工精度的一致性，非加工面的拔模斜度设置合理，适合模锻成型工艺，能够在保证结构强度的前提下控制量产成本。
