四旋翼小型无人机机架集成控制板结构

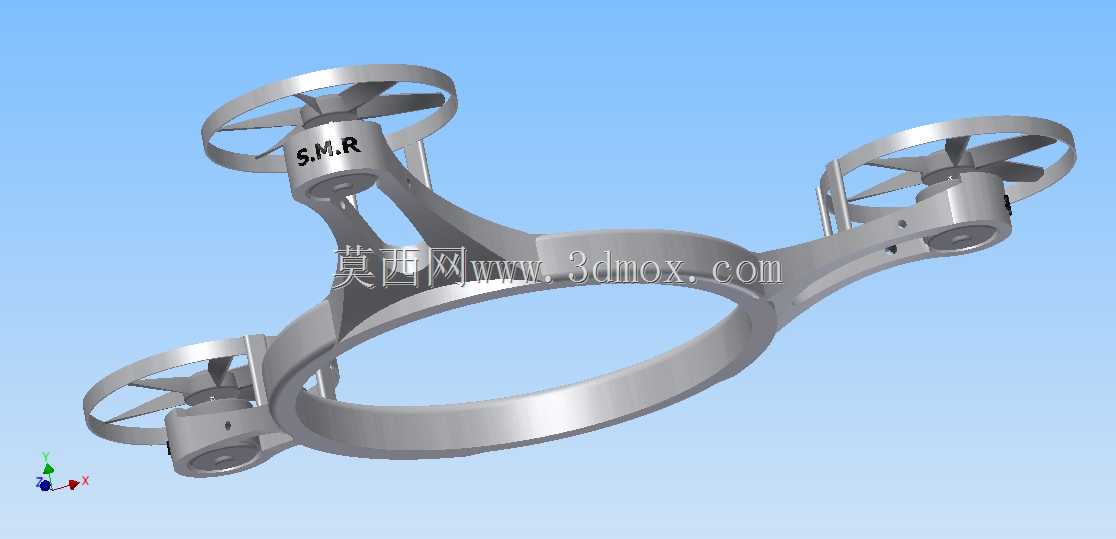

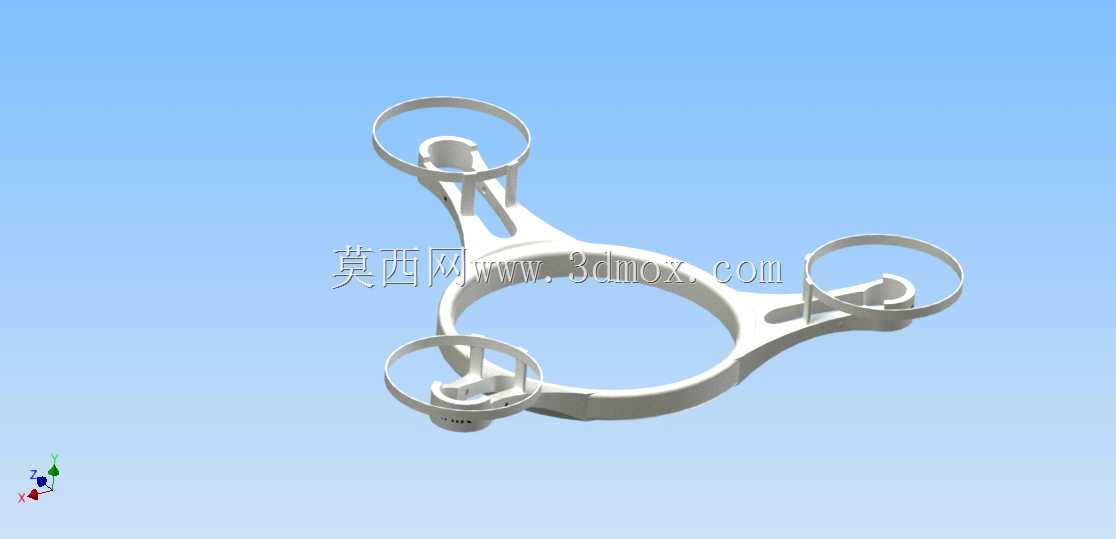

　　该结构针对小型室内外近距作业场景设计，可适配教学演示、低空近距影像采集、小型传感载荷搭载等使用需求，整体采用四轴X型布局，四个旋翼臂以中心控制板安装位为核心呈90°等角分布，旋翼臂末端集成电机安装座，配套环形旋翼保护圈，可降低低空飞行时碰撞障碍物导致的桨叶损坏、飞行失稳风险。

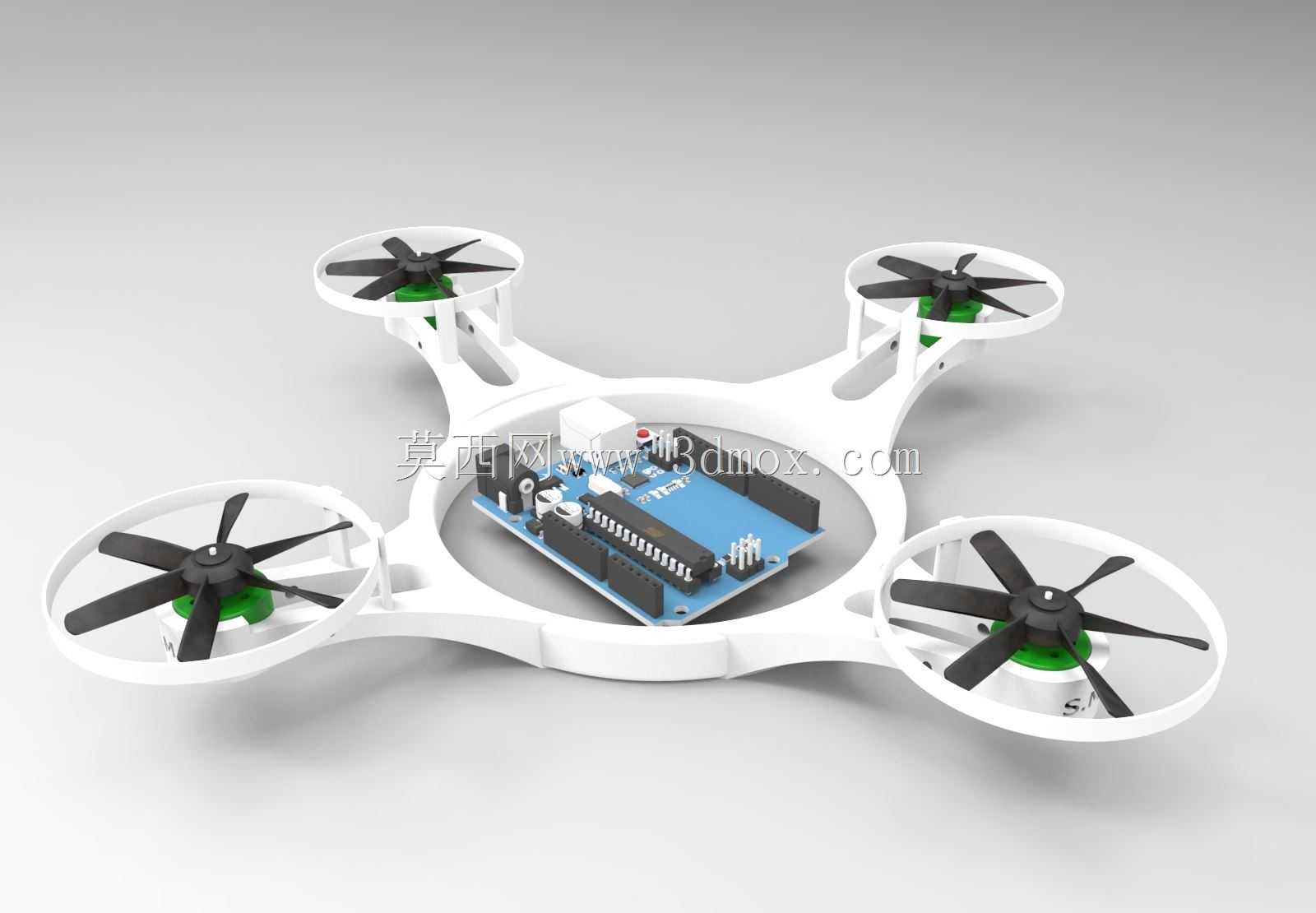

　　从结构设计逻辑来看，机架主体采用一体化镂空框架构型，旋翼臂与中心承载区做平滑过渡连接，无突兀的直角转接结构，可在降低整体自重的同时，保证臂架的抗扭刚度，避免飞行过程中臂架产生谐振影响飞控采样精度。中心区域预留标准化的控制板安装孔位，可直接叠放固定开源飞控主板，飞控板上的排针接口、按键模块均处于机架上表面的开放区域，无需额外拆解机架即可完成接线调试、参数复位操作，大幅缩减组装调试阶段的操作步骤。

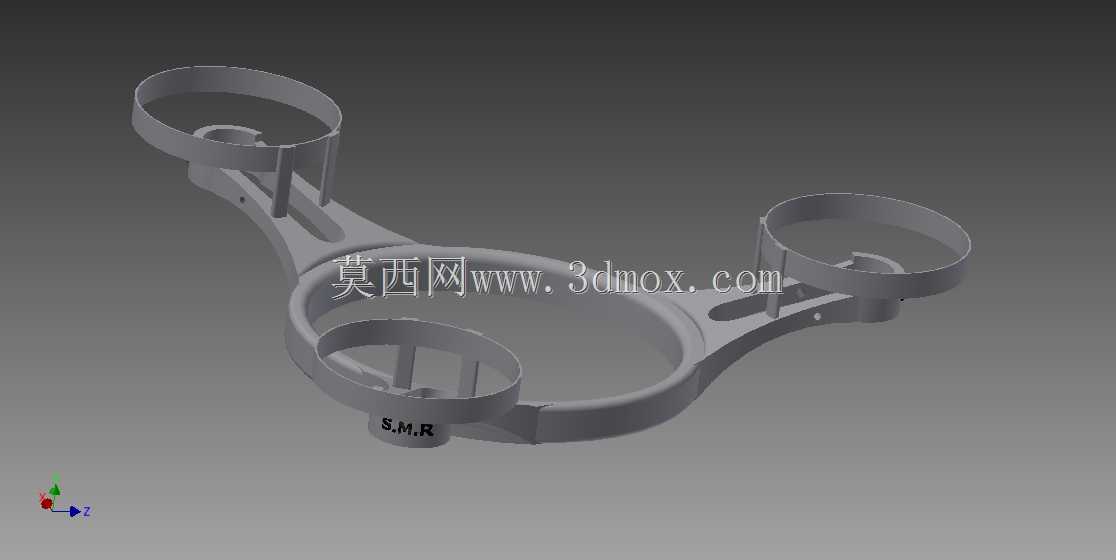

　　旋翼端的设计充分考虑动力匹配与维护便利性，每个电机安装座设置定位凸台，与微型无刷电机的底座定位槽适配，安装时无需反复调整电机同轴度，锁紧固定螺丝后即可保证电机输出轴与机架平面垂直，降低动力输出的效率损耗。环形保护圈与旋翼臂采用卡扣加定位柱的双重连接结构，日常存放运输时可快速拆卸保护圈缩减收纳体积，飞行作业时卡扣锁止后可承受常规的轻度碰撞，不会出现保护圈脱落干扰桨叶转动的问题。

　　安装边界方面，机架整体外接圆直径控制在200mm级别，中心控制板安装区域的有效承载尺寸适配50mm*50mm标准规格的飞控主板，电机安装座的孔位适配1104、1306等系列微型无刷电机，桨叶适配3寸三叶螺旋桨，整机装配完成后起飞重量可控制在100g以内，可在2-3级风的室外环境下稳定飞行，也可在室内狭小空间完成定高、定点飞行动作。

　　结构细节上，旋翼臂的截面采用变厚度设计，靠近中心承载区的臂根位置厚度更大，向末端电机座方向逐步做减薄处理，在保证结构强度的前提下尽可能减少不必要的材料堆积，降低机架自重带来的动力负载。机架底部预留了微型载荷安装位，可搭载重量不超过20g的微型摄像头、温湿度传感模块等小型载荷，安装位设置了通用的M2螺丝孔，无需额外改装即可完成载荷固定。飞控安装区的下方预留了电池仓空间，可适配2S/3S小型锂聚合物电池，电池放置位置处于整机重心的正下方，可降低整机重心高度，提升飞行过程中的姿态稳定性，避免出现头重脚轻导致的飞行漂移问题。

　　走线设计上，每个旋翼臂内部预留了走线槽，电机的动力线可顺着臂内的走线槽引至中心飞控区域，避免线材外露在飞行过程中被桨叶缠绕，也可减少外露线材带来的飞行风阻。保护圈的内侧与桨叶尖端预留了3mm以上的安全间隙，即使机架出现小幅形变，也不会出现桨叶摩擦保护圈的问题，保证动力输出顺畅。该结构的设计充分平衡了自重、强度、装配便利性三者的关系，没有冗余的装饰性结构，所有构型都服务于飞行性能与组装维护的实际需求，适合作为小型无人机开发的基础机架结构使用，也可作为航模教学的结构演示样件，帮助从业者理解四旋翼无人机的结构布局逻辑与动力匹配要点。
