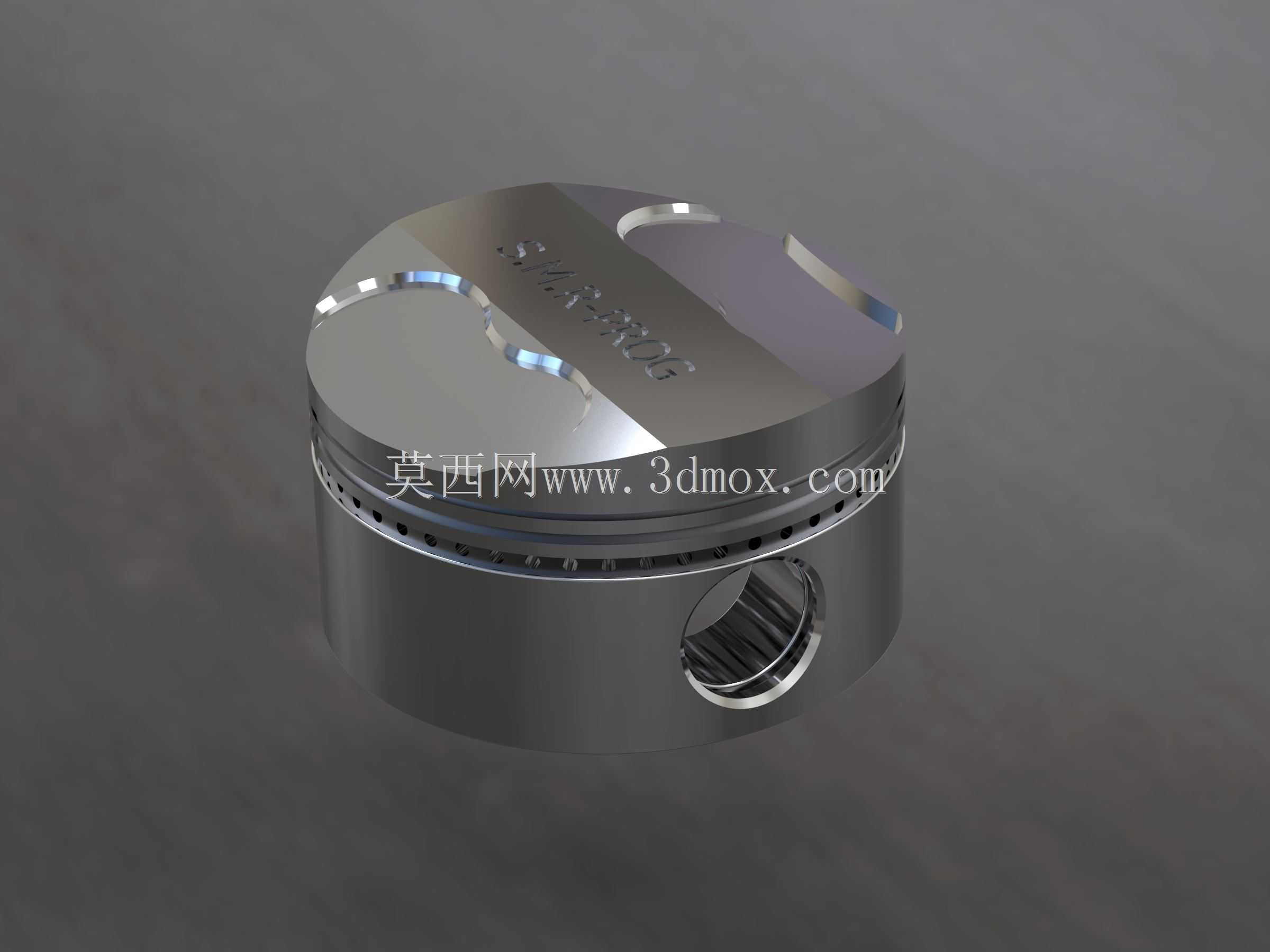

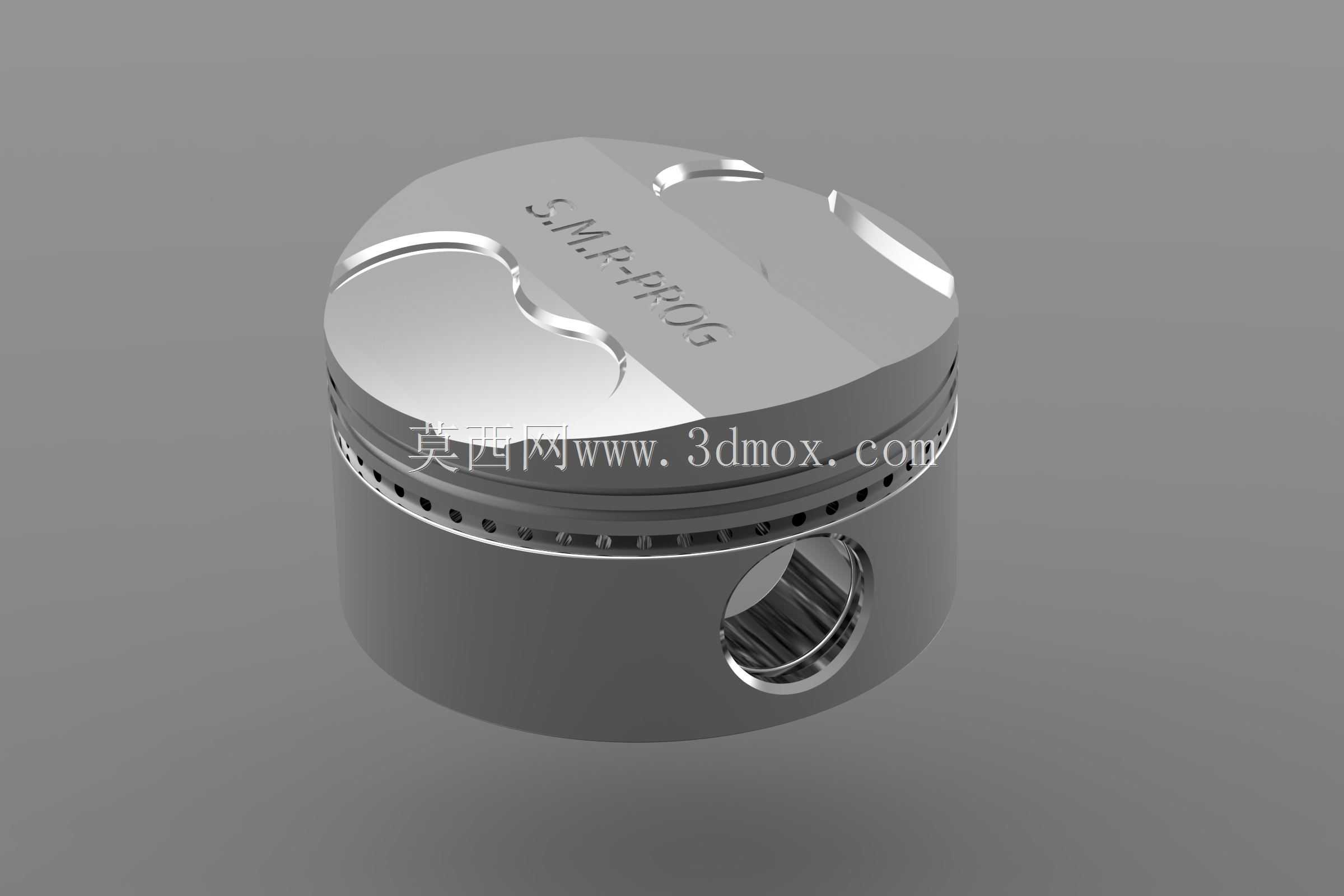

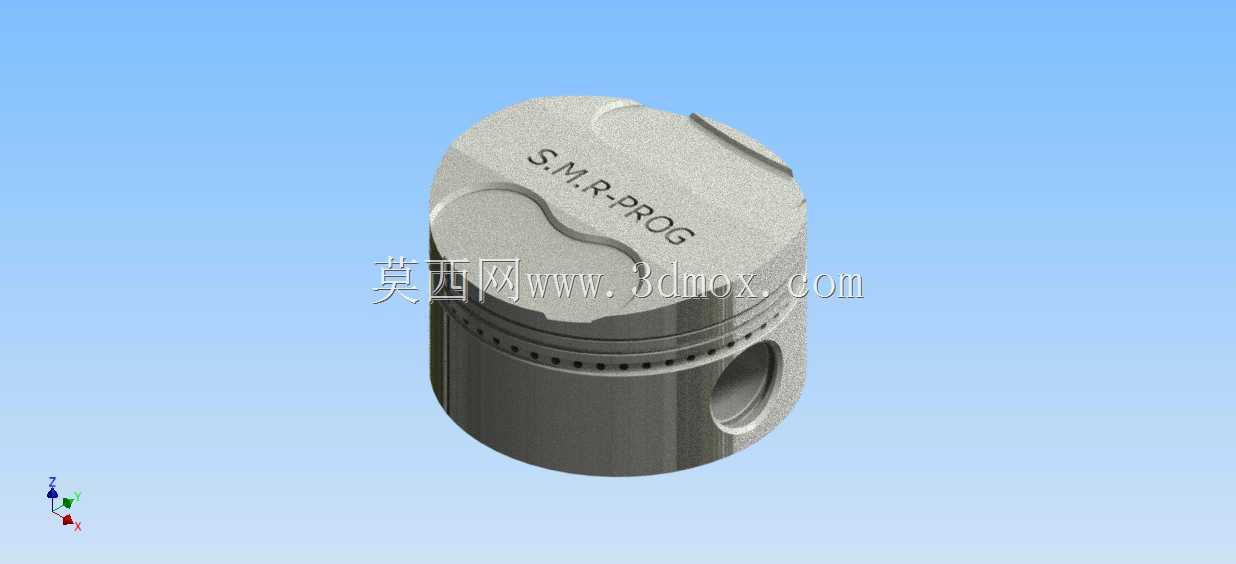

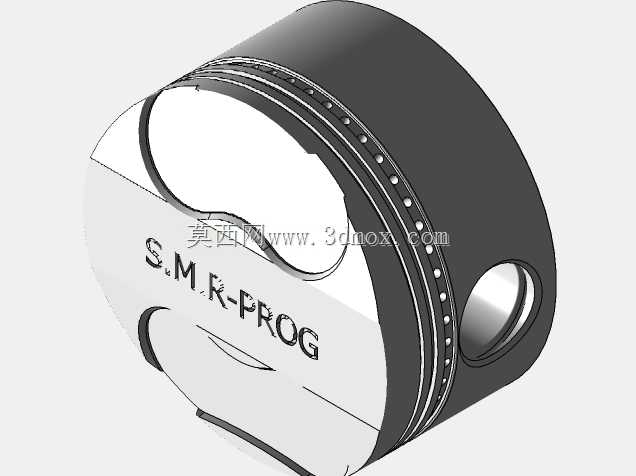

汽车发动机专用活塞结构三维设计

　　这款活塞是汽车内燃发动机的核心往复运动部件，在整机运行过程中承担着将燃烧室内燃油爆炸产生的气体压力传递给连杆，最终转化为曲轴旋转扭矩的核心作用，是动力输出链路里直接承接燃烧载荷的关键零件。从实际装车场景来看，这类活塞适配主流的往复式四冲程汽油发动机，可覆盖民用乘用车的动力配置需求，日常运行中需要在高温、高压、高往复速度的极端工况下持续工作，顶面直接接触燃烧室内最高可达上千摄氏度的瞬时高温燃气，同时承受爆发压力带来的交变冲击载荷，因此设计阶段对结构强度、热稳定性、运动配合精度都有极高要求。

　　设计过程中首先考虑的是燃烧室的匹配性，活塞顶面做了适配特定排量发动机的凹坑造型，这类凹坑结构一方面可以配合气缸盖的燃烧室形状压缩到设计压缩比，保证油气混合后的燃烧效率，另一方面顶面的避让槽结构可以规避发动机进排气门在上止点位置的运动干涉，避免活塞运行到上止点时与气门发生碰撞，这部分造型的曲面精度直接决定了发动机的压缩比准确性与运行安全性，建模时需要严格匹配配气相位对应的气门升程曲线来做避让边界校核。活塞头部设置了多道环槽结构，从上至下分别对应气环与油环的安装位置，气环的作用是密封燃烧室与曲轴箱之间的间隙，避免高温高压燃气窜入曲轴箱导致机油变质、缸压不足，油环则负责刮除气缸壁上多余的机油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗，环槽的宽度、深度以及与活塞环的配合间隙都经过严格计算，既要保证活塞环在热膨胀状态下不会卡滞在环槽内，又要保证密封与刮油效果。

　　活塞销座部分采用了加强筋过渡结构，活塞销孔的位置经过偏心设计，可在活塞换向时有效减小敲缸噪音，销孔内部加工有高精度的配合面，用于安装活塞销连接连杆小头，将活塞承受的气体压力传递出去，销座与活塞裙部的过渡区域做了圆角处理，避免应力集中导致活塞在交变载荷下出现开裂。活塞裙部作为活塞在气缸内的导向部位，设计了适配缸径的型线，考虑到活塞工作时头部温度高于裙部，热膨胀量更大，裙部的型线采用了中凸变椭圆的设计，常温状态下裙部与气缸壁之间保留合理的配合间隙，当发动机达到正常工作温度时，活塞膨胀后可以与气缸壁保持均匀贴合，既不会因为间隙过大出现敲缸、导向不稳的问题，也不会因为间隙过小导致活塞拉缸、卡滞。裙部表面的结构设计也考虑了轻量化需求，在保证结构强度的前提下去除了非承载区域的多余材料，降低活塞整体的往复运动质量，减小曲轴连杆机构的往复惯性力，提升发动机的响应速度，降低高转速下的振动与机械损耗。

　　从安装边界来看，这款活塞的外径严格匹配对应发动机的气缸内径，整体高度适配发动机的冲程长度，活塞销孔的直径与对应规格的活塞销保持高精度间隙配合，安装时需要配合活塞环、活塞销、卡簧共同组成活塞连杆组组件，装入气缸后需要保证活塞顶面的朝向标记与发动机前端方向一致，避免凹坑与气门位置错位引发干涉。在实际工程应用中，这类活塞的材质通常选用高硅铝合金，兼顾轻量化与导热性、高温强度的需求，建模过程中所有的圆角、壁厚、加强结构都需要经过有限元强度校核与热变形分析，确保在全工况转速、负荷范围内，活塞的结构变形量在允许范围内，不会出现开裂、拉缸、卡环等失效问题。活塞顶面的标识区域用于标注活塞的安装方向、尺寸分组信息，方便装配过程中的分组选配，保证同一台发动机内的活塞质量差控制在极小范围内，提升发动机运转的平顺性。
