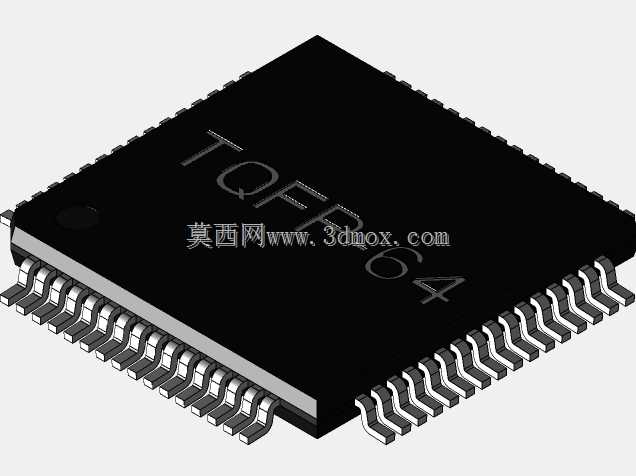

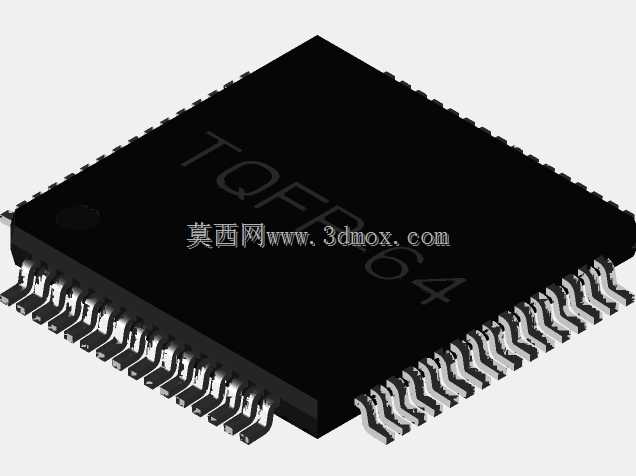

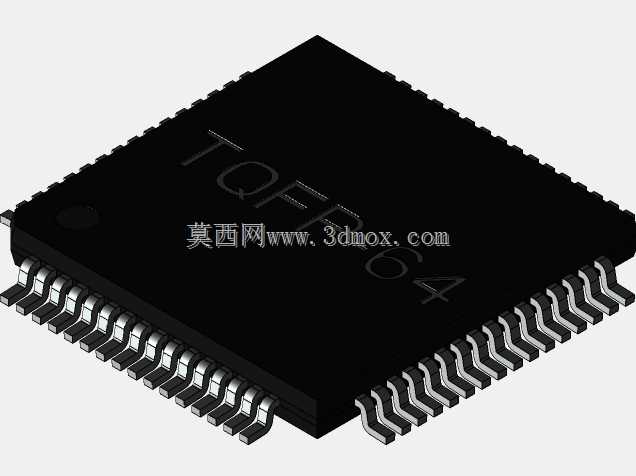

TQFP64引脚贴片SMD芯片封装结构

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的三维封装模型是结构干涉校验、生产钢网开制、回流焊治具设计的核心参考依据，这款64引脚薄型四方扁平封装的SMD芯片，是当前8位、32位微控制器、通用逻辑芯片、接口转换芯片最常用的封装形态之一，广泛应用在工控主板、智能家电控制板、便携数码设备的电路设计场景中。从设计落地的实际需求出发，该封装模型严格遵循JEDEC标准的TQFP封装尺寸规范，本体长宽均为10.1mm，引脚间距设定为0.5mm，完全匹配行业通用的焊盘设计规则，在PCB布局阶段，工程师可以直接调用该模型完成器件与周边结构件的间隙校验，避免出现外壳装配时压碰芯片本体、散热片安装干涉、接插件插拔空间不足等常见结构问题。不同于原理图层面的逻辑符号，三维封装模型完整还原了芯片的实际外形特征：黑色塑封本体的边角倒角、鸥翼型引脚的弯折弧度与厚度、引脚末端的共面度公差都做了写实还原，在进行SMT产线的虚拟仿真时，可以准确模拟吸嘴取料的吸附位置、引脚与焊膏的接触状态，提前预判偏移、立碑等焊接缺陷的产生概率。在进行整机结构堆叠设计时，该模型的安装边界参考价值极高：除了芯片本体10.1mm见方的占用区域，还需要预留引脚外侧0.3mm以上的走线空间、芯片上方1.2mm以上的散热与装配间隙，若设计中需要在芯片表面粘贴导热垫连接屏蔽罩或散热片，还可以基于该模型的顶面平面度参数，计算导热垫的压缩量需求，避免压力过大导致芯片本体开裂、引脚虚焊。对于刚接触高速PCB设计的从业者来说，这类标准化封装的三维模型也能帮助建立直观的尺寸认知，避免在封装库制作时出现引脚间距错误、本体尺寸偏差等低级问题，减少打样后的改版次数。在治具设计场景中，不管是制作回流焊的载板还是测试用的针床，都可以依托该模型的引脚位置数据定位测试点、设计避让槽，确保治具与芯片的匹配精度，提升生产测试环节的良率。
