433MHz频段吸盘式Wifi通信天线结构

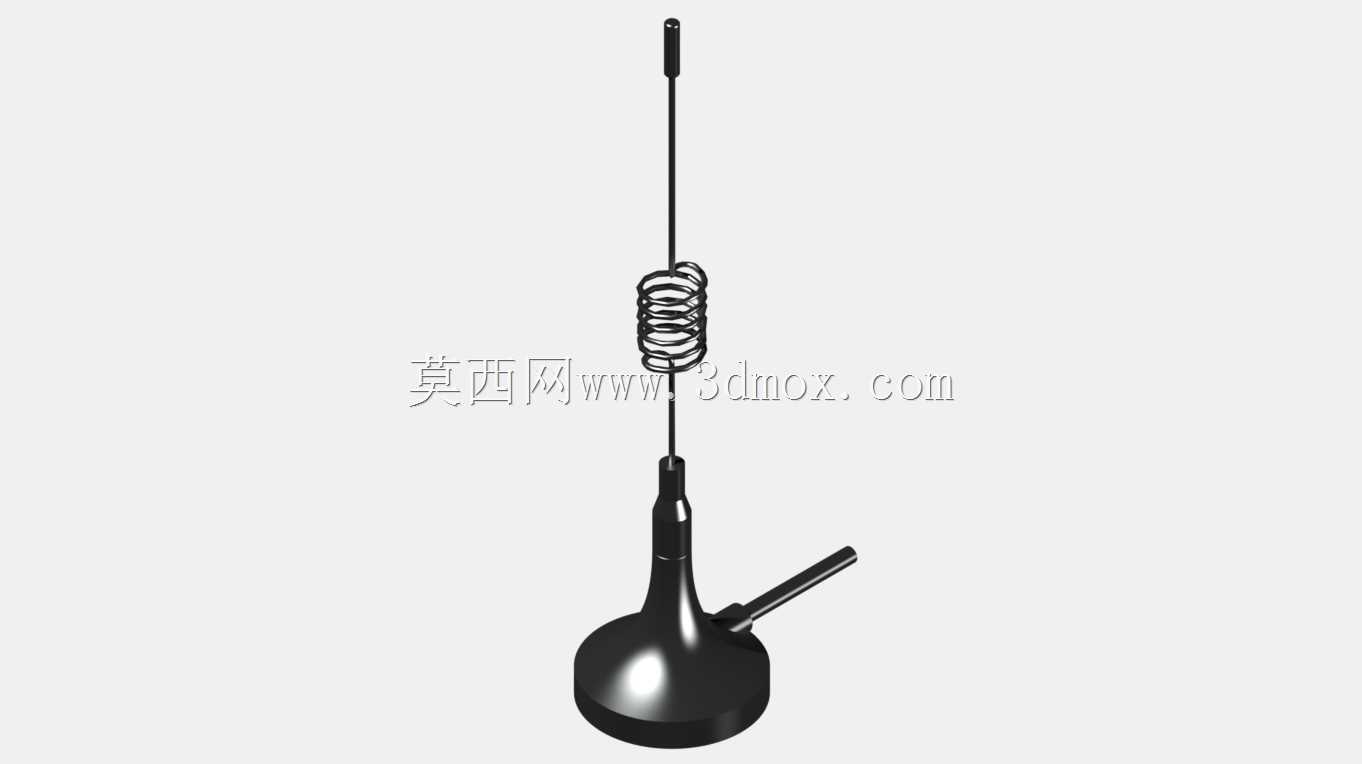

这款433MHz频段的吸盘式通信天线，主要面向短距离无线数据传输场景设计，常见于工业数传终端、智能家居网关、无线传感网络节点、远程抄表设备等需要稳定无线信号收发的装置配套使用。从结构设计来看，底部采用磁吸式吸盘底座，底座内置强磁磁钢，可直接吸附在铁质设备机柜、金属设备外壳表面，安装时无需额外打孔固定，也可通过底座侧面的固定耳配合螺丝完成非磁吸面的安装固定，安装边界适配厚度不超过8mm的安装面板，底座直径控制在45mm左右，不会占用过多设备表面安装空间。天线中部设计了螺旋加载段，这一结构是为了在有限的天线整体高度下，拉长天线的等效电气长度，匹配433MHz频段的谐振要求，相比直杆式同频段天线，螺旋加载结构可以将天线整体高度压缩30%左右，同时保证信号辐射效率不会出现明显衰减，螺旋段的螺距、圈数都经过匹配调试，确保驻波比控制在合理区间，减少信号反射带来的传输损耗。天线顶部的直杆振子采用弹性金属材质，外部包裹防老化PVC护套，既可以避免外力弯折造成振子永久性变形，也能在户外使用时抵御紫外线、雨水侵蚀带来的材质老化，延长天线的户外使用寿命。底座与振子衔接处做了锥形过渡结构，既可以提升结构连接处的抗弯折强度，也能优化天线底部的电流分布，减少底座金属面对信号辐射方向图的畸变影响。从实际选型角度看，这类吸盘天线的馈线从底座侧方引出，可根据实际安装需求搭配不同长度的同轴馈线，直接对接设备端的SMA或IPEX射频接口，安装时需注意尽量避开大面积金属遮挡区域，将天线布置在设备外壳的开阔位置，才能最大化发挥信号收发性能。建模过程中，螺旋加载段的曲面过渡、底座磁吸面的平面度、振子护套与底座衔接处的圆角处理都做了还原，可直接用于通信设备的结构装配干涉检查、外观效果展示，也可作为同类型天线产品结构设计的参考原型，帮助结构工程师快速完成天线安装位的空间预留、固定结构的匹配设计。
