宽屏桌面办公液晶显示器结构设计

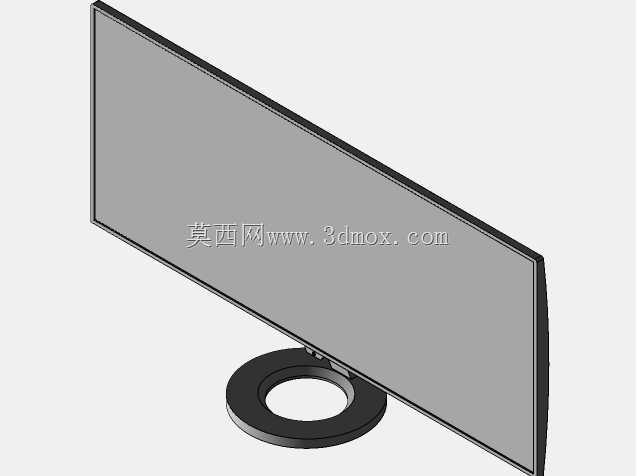

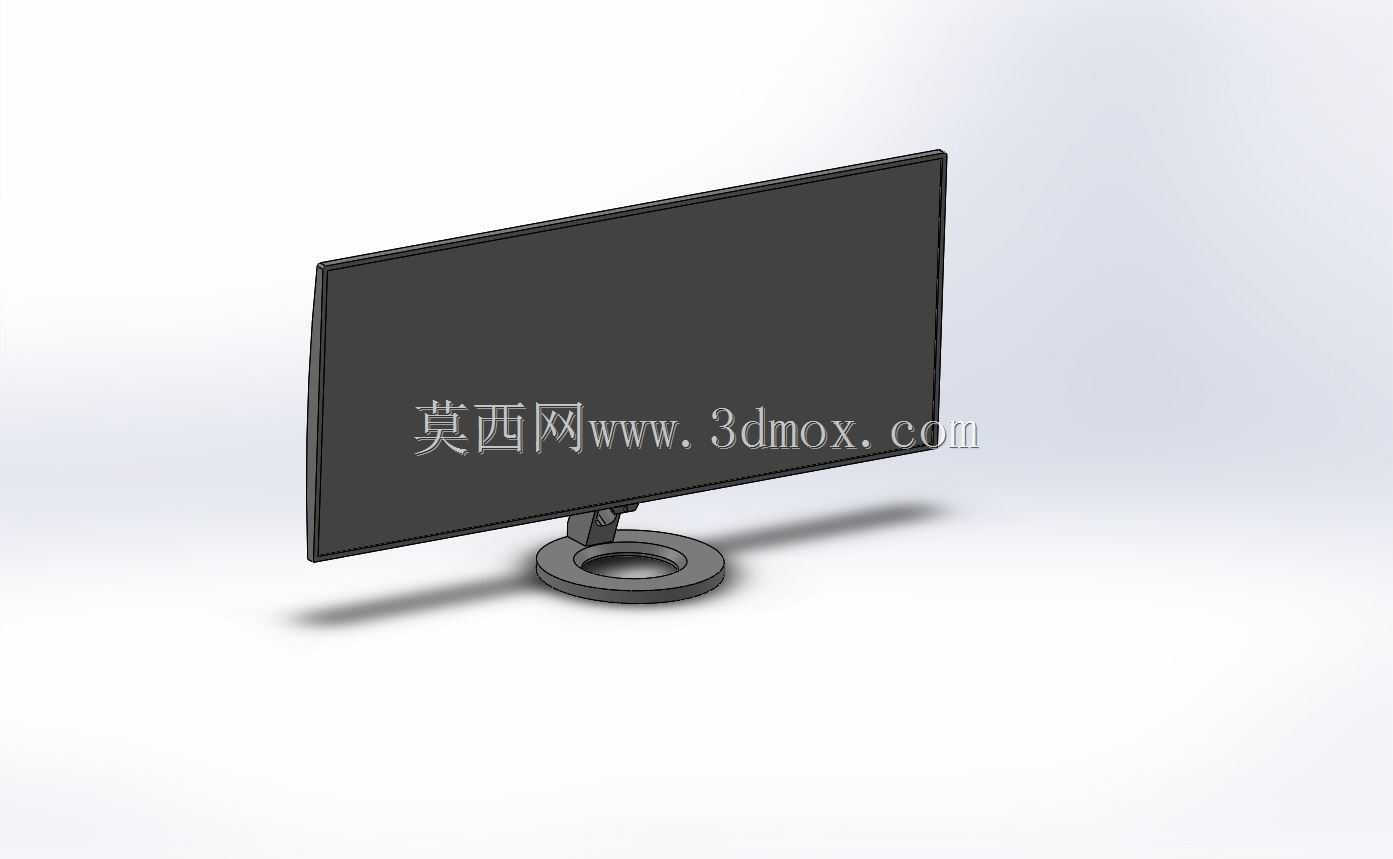

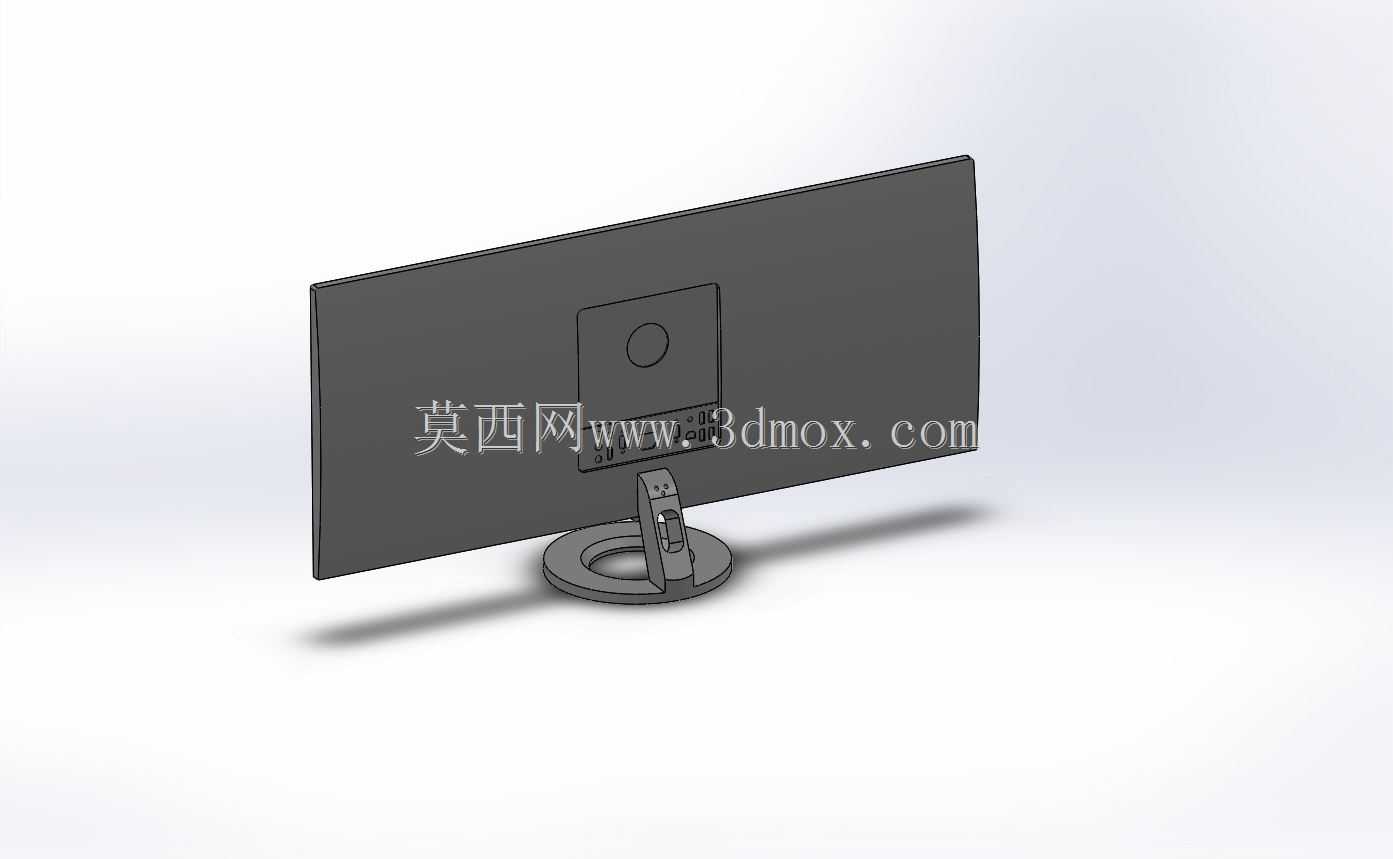

日常做工业设备配套的人机交互界面选型时，桌面型显示终端是绕不开的部件，这次建模的宽屏显示器，首先要匹配工控操作台、普通办公工位的安装边界，整体屏幕长宽比按主流21:9宽屏比例设定，屏幕本体厚度控制在常规商用显示器的厚度区间，背部预留了标准VESA安装孔位，既可以搭配原配的环形底座放置在水平台面上，也能兼容市面通用的显示器支架臂，满足壁挂、吊装、悬臂架设的不同安装需求。从实际使用场景来看，这类显示器既可以作为办公工位的电脑显示输出端，承接文档处理、设计绘图的画面输出需求，也能嵌入小型工控操作台，作为设备运行参数、监控画面的显示载体，屏幕下边框做了微收窄处理，在保证边框结构强度、能容纳屏幕驱动电路板的前提下，尽可能压缩非显示区域的占比，提升多屏拼接时的画面连贯性。底座部分采用环形支撑结构，相比传统的方形底座，环形结构在相同支撑半径下能减少对桌面空间的占用，底座与屏幕支撑臂的连接位置设置了俯仰角度调节的转轴结构，调节阻尼经过合理设定，既可以让使用者根据坐姿、视线高度调整屏幕俯仰角度，也能保证调整后屏幕不会出现自行下坠、移位的问题。建模过程中重点还原了屏幕背部的散热格栅结构，实际产品中这个区域对应内部驱动板、电源板的散热位置，格栅的开孔尺寸、排布密度都参考了量产产品的设计，既保证散热气流的流通效率，也能避免大尺寸开孔导致灰尘、杂物轻易进入机身内部。屏幕支撑臂的走线通道做了隐藏式设计，电源线、视频传输线可以从支撑臂内部穿过，顺着底座的出线口引出，避免桌面走线杂乱，同时支撑臂的结构做了加强筋处理，保证承托大尺寸屏幕时不会出现结构变形、晃动的问题。在安装边界的考量上，原配底座放置时的桌面占用投影尺寸、屏幕俯仰调节到最大角度时的前后伸出距离、VESA孔位的安装孔距都做了精准还原，方便设计人员在做工位布局、操作台开孔设计时直接参考尺寸，不需要额外测量换算。屏幕前框的边缘做了微小的圆角过渡，避免直角边缘在安装、搬运过程中出现磕碰划伤的问题，同时前框与屏幕面板的配合间隙控制在均匀的小间隙范围内，还原量产产品的装配精度，不会出现缝隙不均、段差过大的问题。
