台式液晶电脑显示器外观结构三维数模

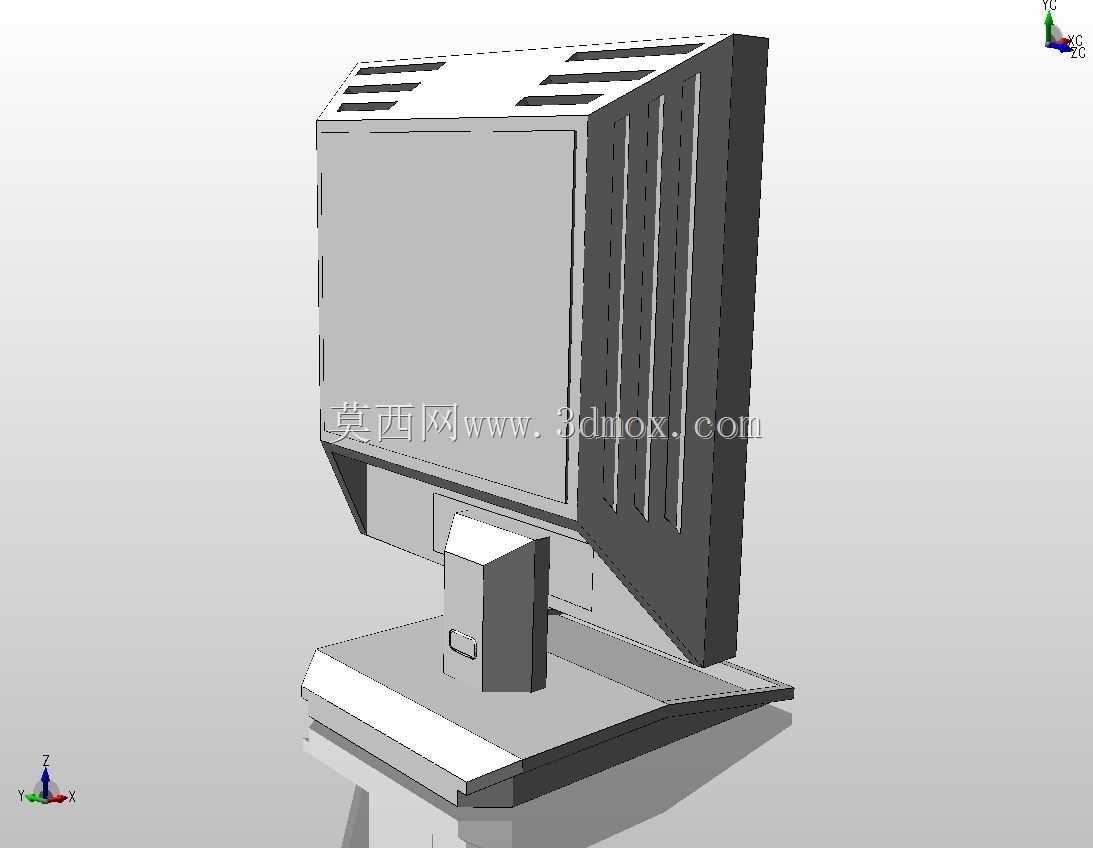

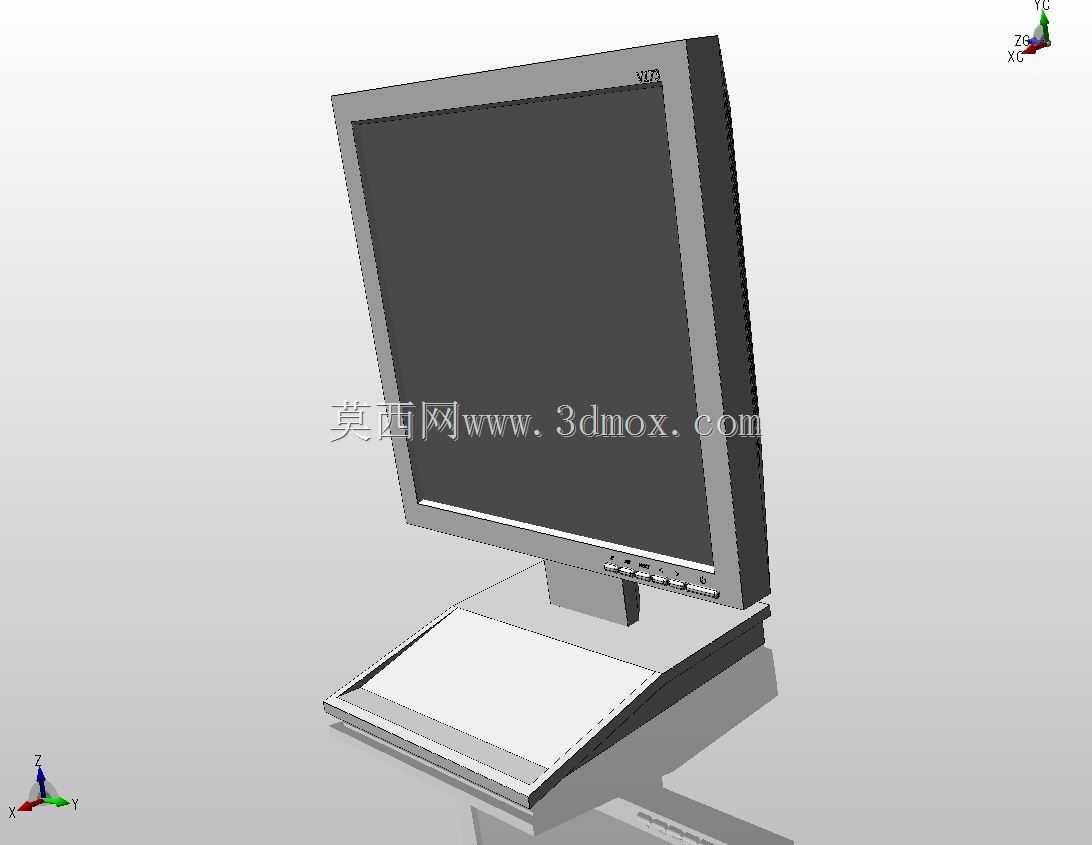

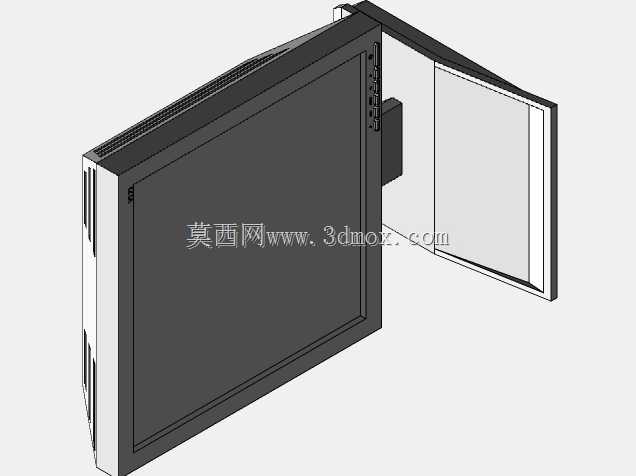

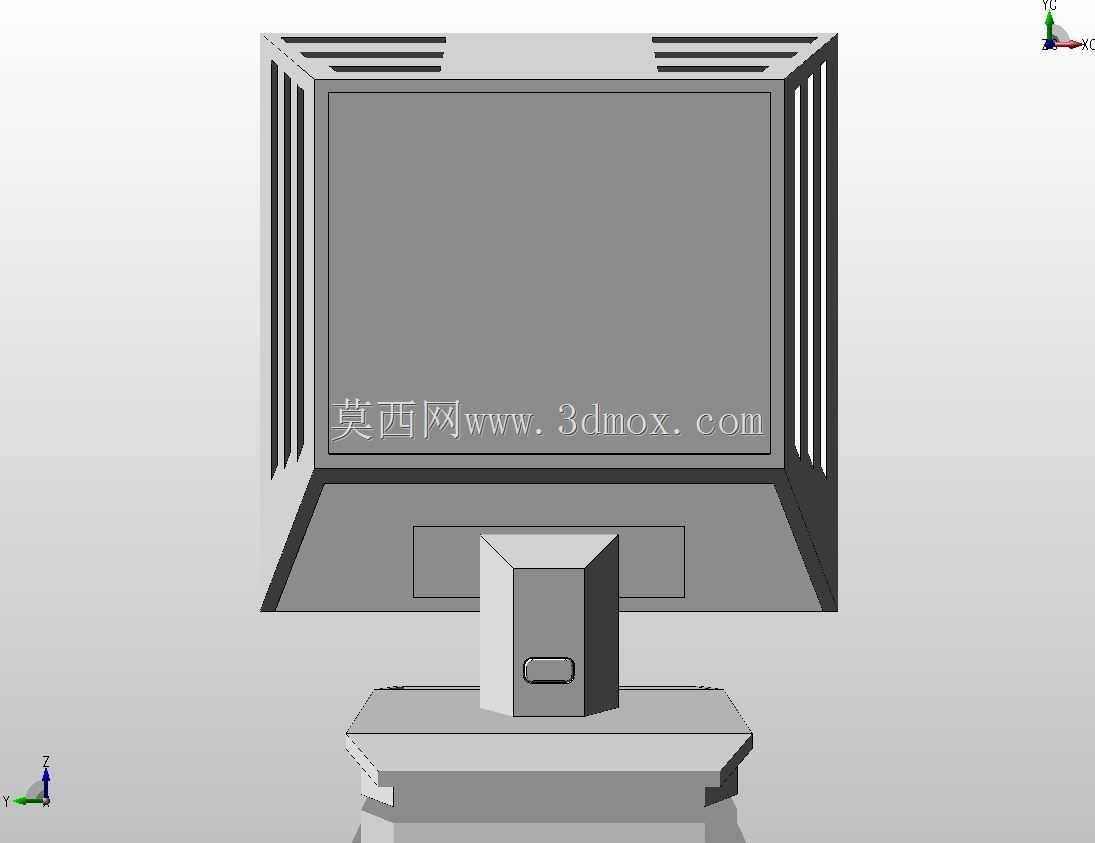

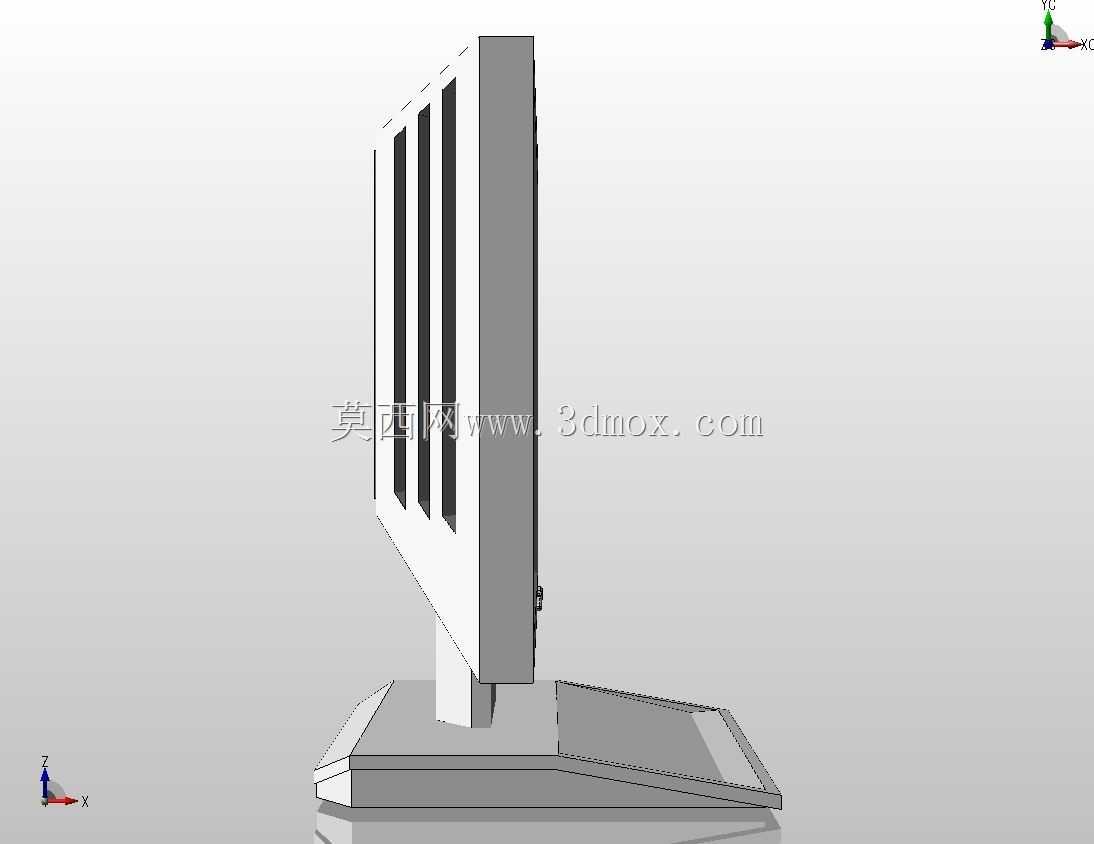

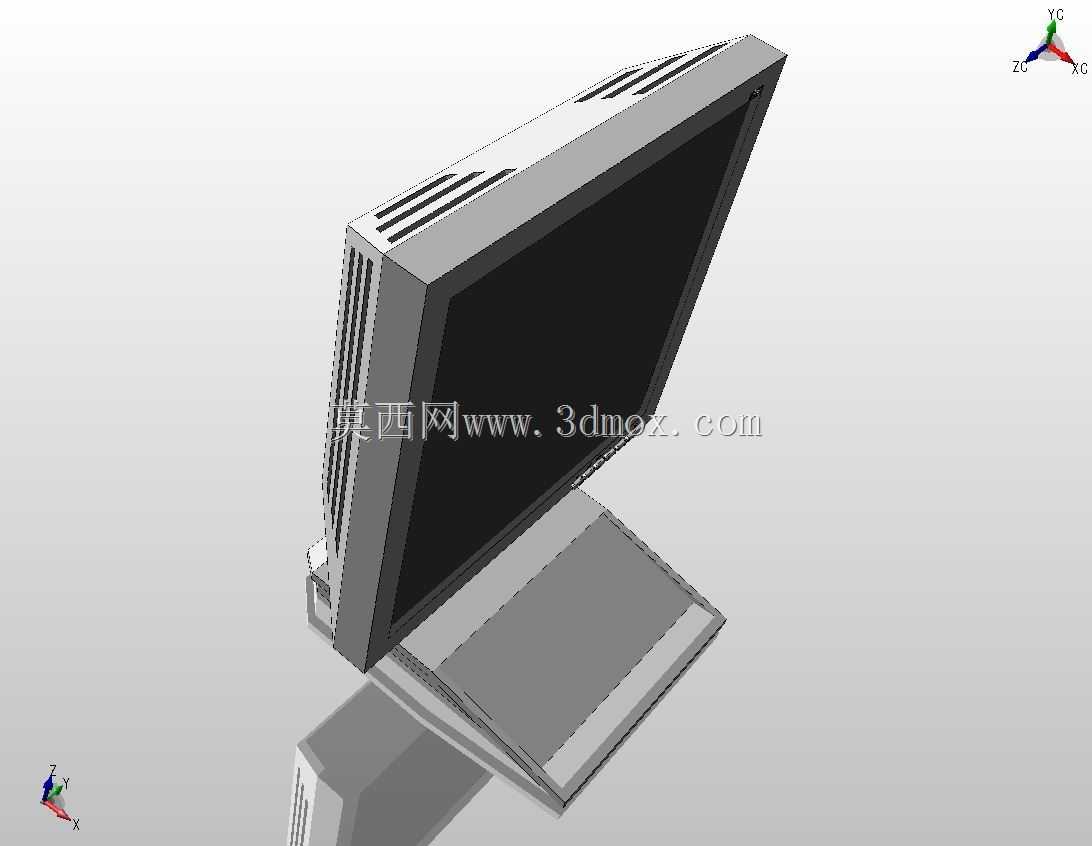

日常办公场景中，台式显示器是工位人机交互的核心终端，承担着图形显示、数据呈现、操作反馈的核心作用，从机械结构设计的角度看，这类设备的三维建模需要兼顾外观还原度、安装边界合理性与结构装配逻辑，不能只做表面的外形复刻。这款显示器的建模参考了市售主流家用办公款液晶显示器的结构特征，整体分为显示面板模组、支撑立柱、底座三个核心装配部分，建模过程中首先确定了屏幕显示区域的长宽比例，按照常规17英寸正屏的视觉比例设定面板外框尺寸，外框边缘做了小弧度的圆角过渡，避免直角结构带来的生硬感，同时还原了面板下沿的功能按键排布区域，按键的凸起高度、间距都按照实际操作的人机尺寸设定，保证虚拟装配下按键区域的结构逻辑符合真实产品的设计规范。支撑部分采用立柱式连接结构，立柱上端与面板背部的连接位做了内嵌式的转轴结构预留，这个位置在真实产品中是实现屏幕俯仰角度调节的核心结构，建模时保留了转轴的装配间隙，没有将立柱与面板做一体化合并，方便后续如果需要做运动仿真时，可以直接在该位置添加旋转副实现角度调节动作。底座部分采用了宽幅梯形的承托结构，底座的整体宽度大于面板宽度的二分之一，前后延伸长度足够保证屏幕在最大俯仰角度下的重心稳定，不会出现倾覆风险，底座上表面做了轻微的内凹斜面设计，既可以提升视觉上的轻薄感，也能在实际使用中临时放置便签、小型办公文具，符合日常办公的使用习惯。从安装边界来看，这款显示器放置在标准办公桌面上时，底座占用的桌面投影面积较小，不会过多占用键盘、鼠标的操作空间，屏幕中心高度在常规坐姿下刚好与使用者视线平齐，符合桌面办公的人机工程学要求。建模时对背部的散热格栅区域、接口安装位都做了结构预留，背部的曲面过渡从面板侧边平滑延伸到立柱连接位，没有出现结构断层，整体壁厚按照消费类电子产品的常规壳体厚度设定，外框壁厚均匀，避免后续如果做结构开模分析时出现壁厚不均导致的缩水缺陷。这类显示器模型常被用于办公场景三维布局搭建、工位人机工程仿真、数字化展厅的办公区场景还原，也可以作为电脑外设产品结构设计的参考基准，帮助设计人员快速核对显示器与桌面、键盘、主机等周边设备的空间位置关系，避免场景搭建时出现尺寸比例失调的问题。在实际的工业设计流程中，这类外观结构数模还可以用于前期的方案评审，通过渲染不同的外壳配色、表面纹理效果，快速验证不同设计方案的视觉呈现效果，减少实物手板的制作成本，缩短产品前期的研发周期。建模过程中没有做过多的内部电路板等细节结构，重点还原了外部装配关系与外形尺寸特征，保证模型在场景调用时的轻量化，不会因为过多的内部细节导致场景文件过大，影响整体的装配与渲染效率。
