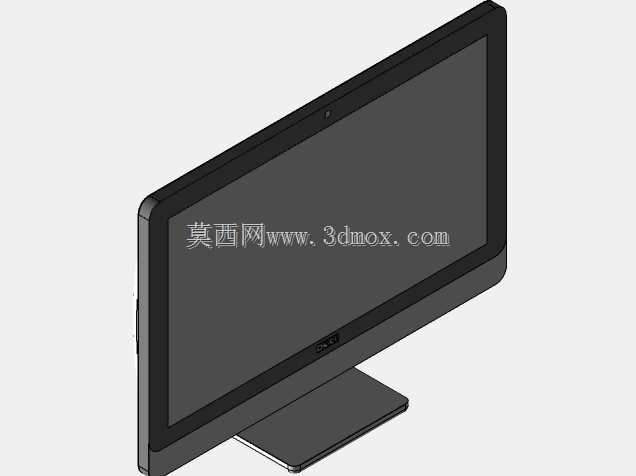

戴尔多功能触控一体机外观结构三维数模

　　这款一体机的结构设计，首先围绕桌面办公场景的空间占用痛点做了针对性优化，区别于传统台式主机加显示器的分体式布局，将计算主板、存储单元、电源模块、散热组件全部集成在显示背部的腔体内，省去了独立主机的摆放空间，对于工位面积有限的办公场景、政务服务窗口、门店收银点位、教学互动讲台这类空间紧凑的使用环境来说，能够大幅减少桌面冗余设备的占用，同时简化布线流程，仅需一根电源线即可完成设备供电，外接键鼠、外设时也可通过背部与侧边的接口完成连接，避免桌面线材杂乱的问题。

　　从实际功能落地的角度看，该设备集成了多点触控显示屏，除了常规的键鼠操作逻辑外，还支持直接触控交互，在展厅互动展示、前台业务办理、教学课件演示、工业设备上位机操控场景下，操作人员无需借助外接输入设备即可直接完成点选、缩放、书写等操作，降低了非专业人员的操作门槛。屏幕的俯仰角度做了可调结构设计，支架与屏幕主体通过阻尼转轴连接，可根据使用者的坐姿、站立操作的高度需求调整屏幕倾斜角度，兼顾坐姿办公与站立触控操作的使用需求，转轴的阻尼力矩经过匹配，调整角度后可稳定保持姿态，不会出现屏幕自行下坠的问题。

　　外形尺寸方面，该一体机的屏幕主体采用窄边框设计，在同显示尺寸的产品中，整体外轮廓尺寸控制得更为紧凑，背部腔体做了流线型收边处理，不会出现背部凸起过于突兀的问题，底座采用宽面金属支撑结构，支撑脚的覆盖范围经过重心核算，即使将屏幕调整到最大前倾角度，整体重心依然落在底座支撑范围内，不会出现倾覆风险，安装时无需额外打孔固定，直接放置在平整桌面即可使用，也可根据使用需求选配壁挂支架，背部预留了标准VESA壁挂安装孔位，可适配常规的显示器壁挂架、移动支架，满足会议室吊装、展厅墙面安装的场景需求。

　　设计过程中，散热结构的排布是核心考量点之一，因为所有计算硬件都集成在屏幕背部的封闭腔体内，散热风道的设计直接影响设备长时间运行的稳定性，该结构将进风口设置在屏幕下沿与底座衔接的位置，出风口设置在背部腔体的上沿，利用热空气自然上升的原理形成被动风道辅助散热，同时搭配低转速涡轮风扇，在高负载运行时主动排风，既保证了核心硬件的工作温度处于合理区间，也能控制风扇运行噪音，不会对安静的办公环境造成干扰。接口区域集中布置在背部腔体的下侧与侧边，常用的USB接口、音频接口设置在侧边，方便用户临时插拔U盘、耳机等外设，不常用的电源接口、网线接口、视频输出接口设置在背部下沿，布线后线材可顺着支架向下隐藏，保持外观整洁。

　　从结构建模的细节来看，屏幕前框的装配间隙、触控层与显示面板的层叠结构、背部盖板的卡扣固定位、支架转轴的装配公差、底座的防滑脚垫位置都做了还原，可用于办公场景设备布局模拟、互动展示点位的方案可视化、同类一体机产品的结构设计参考，建模时对内部元器件的安装位做了简化处理，保留了核心的结构支撑框架、外壳曲面、活动连接结构的尺寸参数，能够准确反映设备的实际安装边界与外形轮廓，在做工位布局规划、展厅展项设计时，可直接调用该模型进行空间排布模拟，提前核算设备摆放所需的桌面深度、预留的操作空间、壁挂安装时的墙面承重点位，避免实际部署时出现尺寸不匹配、空间预留不足的问题。

　　另外，设备的外观细节处理上，前框摄像头位置做了内凹结构预留，可适配内置摄像头模组，满足视频会议、线上教学的使用需求，屏幕下沿的品牌标识位置做了下沉式凹槽设计，标识粘贴后不会突出前框平面，避免清洁屏幕时被刮蹭，背部盖板的表面做了微弧度处理，既提升了外观的整体质感，也能增加壳体的结构强度，减少薄塑料壳体的形变问题，底座底部的防滑脚垫采用环形布局，四个脚垫分别布置在底座的四个角位，既可以保证设备放置的稳定性，也能在桌面不平时通过脚垫的微小形变补偿平面度误差，避免设备放置出现晃动。
