树莓派适配3.5寸DSI电容触控显示屏

做嵌入式开发项目做久了，碰到树莓派配套的显示外设选型，最头疼的就是接口适配和安装干涉问题，这款3.5寸DSI触控屏的三维结构，刚好把这些容易踩坑的安装边界都做了明确的还原。先从实际用的场景说，不管是做小型工业状态显示终端、桌面迷你交互面板，还是学生做嵌入式课程设计、创客做便携智能小装置，这类直插DSI接口的屏都是高频选型，不用额外拖HDMI线占USB口，省出来的接口可以接传感器、执行器，整机布线能清爽很多。

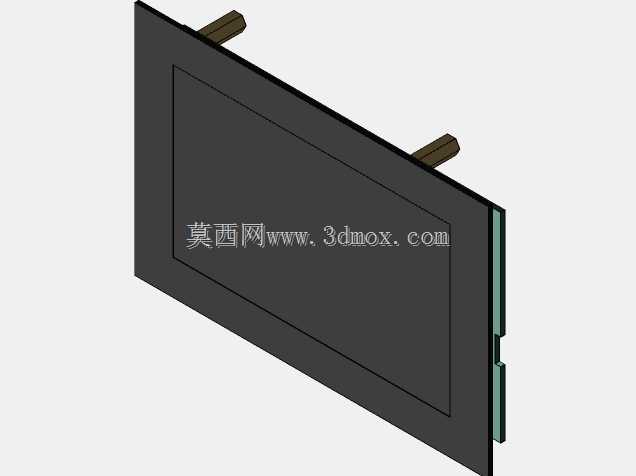

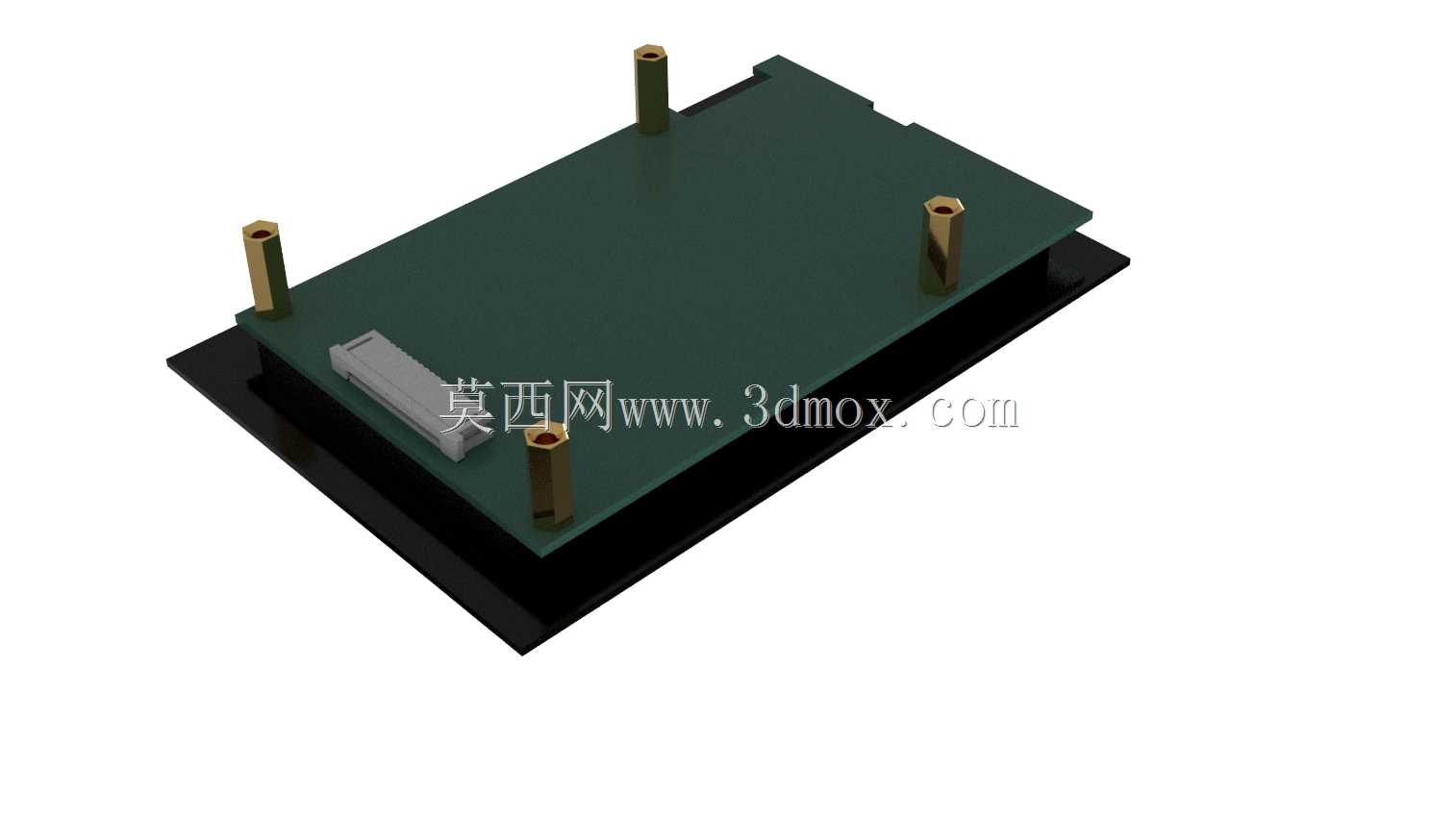

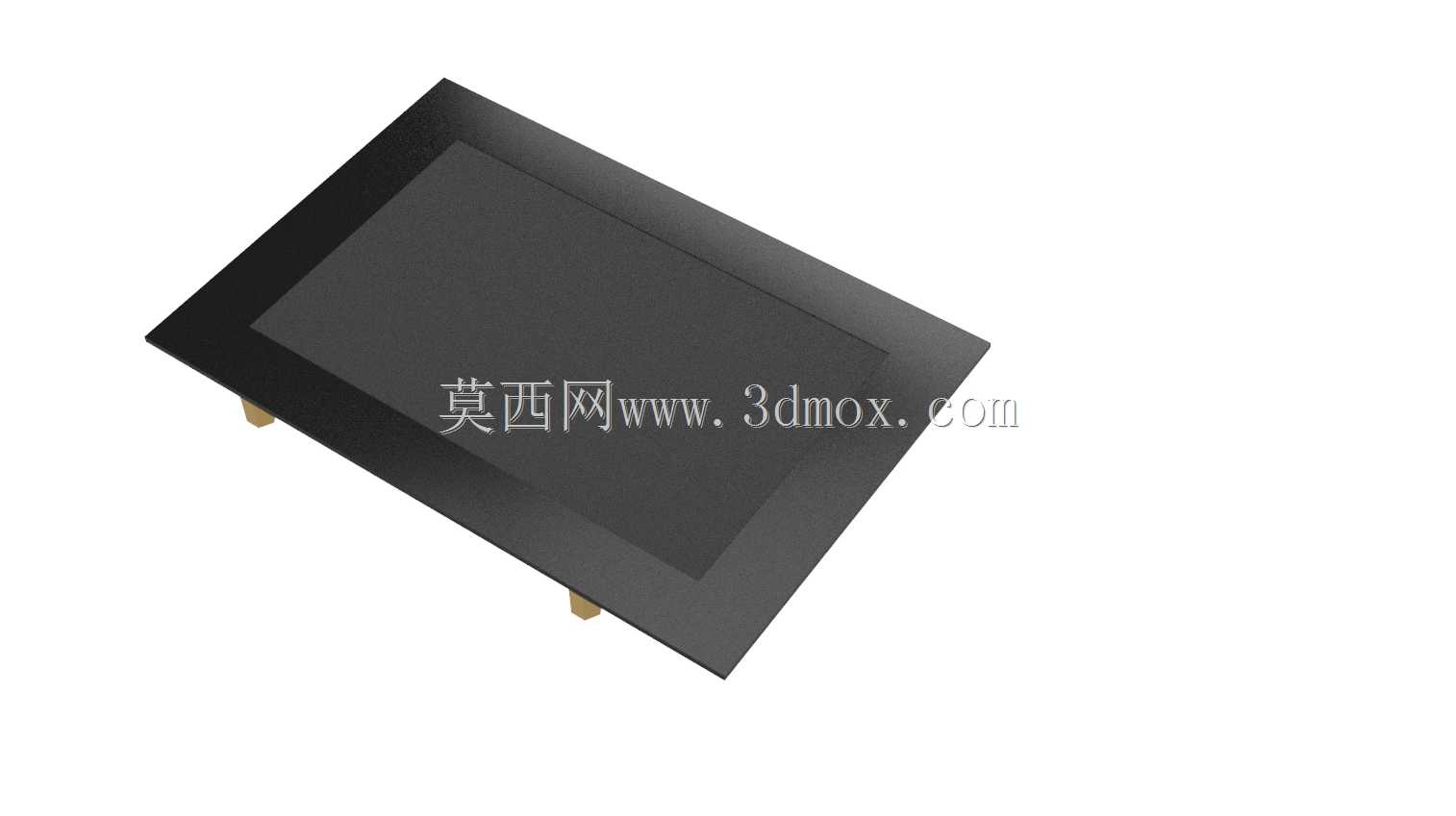

从功能特性上看，这款屏走DSI直连通道，不需要额外加载第三方驱动，上电就能输出显示，电容触控的采样率足够应付常规的按键点击、参数滑动调整操作，800*480的物理分辨率，用来显示设备运行参数、简易交互界面完全够用，不会出现文字发虚、触控点位偏移的问题。做结构设计的时候最在意的安装边界，这个模型里都做了精准还原：屏幕整体是矩形薄型结构，黑色显示边框的宽度、底部FPC排线的伸出长度、板载固定铜柱的位置和高度都和实物一致，排布结构的时候不用再反复核对实物样件的尺寸，能直接把屏的模型嵌进外壳安装位，提前预留好排线弯折的空间，避免装的时候出现排线被外壳压折、铜柱和壳体内筋干涉的问题。

设计思路上，这款屏完全贴合树莓派的板卡安装逻辑，接口位置对应树莓派板载的DSI插槽，不需要额外做转接板的结构避让，屏体的厚度控制得很薄，做一体化外壳的时候，整机厚度可以压到很低，不会因为屏的凸起影响外观。另外模型里还原了屏体表面的可视区和黑边的分界，做面板丝印的时候可以直接参考这个边界，把操作提示丝印印在黑边区域，不会遮挡显示内容。实际做项目的时候，用这个模型做结构干涉检查，能提前发现安装位的尺寸偏差，比如之前做便携环境监测终端的时候，一开始把电池仓的位置留得太靠上，导入这个屏的模型之后立刻发现铜柱会顶到电池外皮，调整了电池仓的下沉深度就解决了问题，省了打样之后返工的成本。对于做嵌入式设备结构设计的工程师来说，这类精准的外设三维模型，能大幅减少选型阶段的核对工作量，不用等买到实物再测量尺寸，前期方案排布的时候就能把所有安装边界确定好，缩短整个项目的开发周期。
