电脑CPU散热用方形塑料防护网罩结构

日常做工控机箱、台式主机散热结构选型时，这类方形风扇防护网罩是绕不开的小部件，别看着结构简单，实际对散热系统的运行稳定性影响不小。它的核心作用是罩在轴流散热风扇的进出风侧，一方面避免装机、运维过程中手指、线材或者机箱内散落的小金属碎屑误触高速旋转的风扇扇叶，造成扇叶打坏、线材破损短路甚至人员划伤的问题，另一方面也能对进出风的气流做初步梳理，减少大尺寸杂物被吸入散热风道堵塞鳍片的概率。

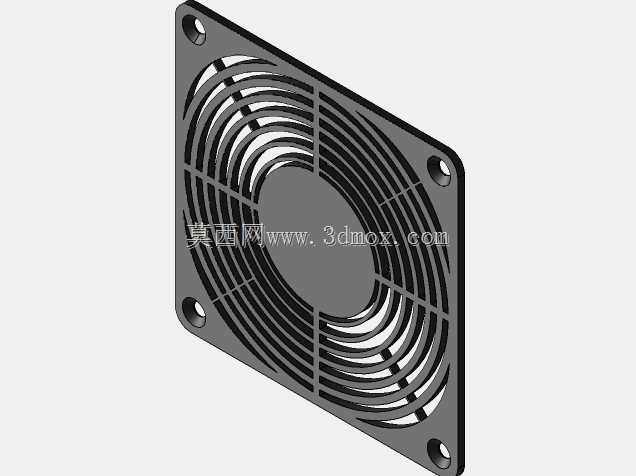

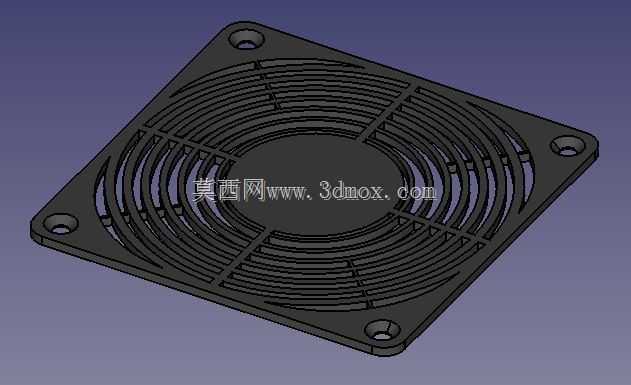

从结构设计来看，这款网罩采用正方形薄型平板结构，四个角预留了和标准80mm规格轴流风扇完全对位的沉头安装孔，安装时可以直接和风扇、机箱安装位的孔位对齐，用自攻螺丝或者标准机牙螺丝就能完成固定，不需要额外做安装位的适配修改，沉头孔的设计能让螺丝头部完全埋入网罩平面，不会突出表面干涉其他部件的安装。网罩的筋条采用同心圆环形加径向加强筋的布局，环形筋条从中心圆形固定台向外等距排布，径向筋条沿四个方向对称分布，把环形筋条分隔成四个独立的通风区域，这种布局既保证了足够的通风开口率，不会因为网罩遮挡造成风阻过大影响散热风量，又能保证整体的结构强度，不会因为运输过程中的挤压、日常使用中的触碰出现变形断裂的问题。

设计这类网罩的时候，首先要卡准安装边界尺寸，四个安装孔的中心距必须和对应规格风扇的孔位完全一致，孔位公差要控制在±0.1mm以内，避免出现安装错位无法锁螺丝的问题；网罩的整体厚度要控制在合理范围，太厚会增加不必要的材料成本，还会占用机箱内部的宝贵空间，太薄则会导致结构刚性不足，安装后容易出现翘曲，和风扇扇叶发生摩擦产生异响。中心的圆形实心台是筋条的汇聚受力点，厚度要比周边筋条稍厚，避免筋条交汇处出现应力集中导致断裂。筋条之间的缝隙宽度要控制在6mm以内，既保证通风量，又能有效防止手指误触扇叶，满足电气设备的安全防护要求。

实际应用场景里，这类网罩除了用在台式电脑的CPU散热风扇上，还可以适配同规格的机箱散热风扇、工控机柜散热风扇、小型电源散热风扇、小型电子设备的通风散热口防护，只要是对应安装尺寸的轴流风扇，都可以搭配这款网罩使用，适配范围很广。选材上一般采用阻燃ABS或者PP塑料注塑成型，材料本身具备一定的韧性和耐温性，长期在机箱内的温热环境下工作不会出现脆化变形，阻燃等级也能满足电子设备的安全要求。做三维建模的时候，要重点注意安装孔的沉头深度、筋条的拔模角度，因为是注塑件，所有筋条都要预留合理的拔模斜度，避免注塑生产的时候出现粘模、脱模困难的问题，筋条的连接处要做小圆角过渡，减少应力集中，提升产品的使用寿命。
