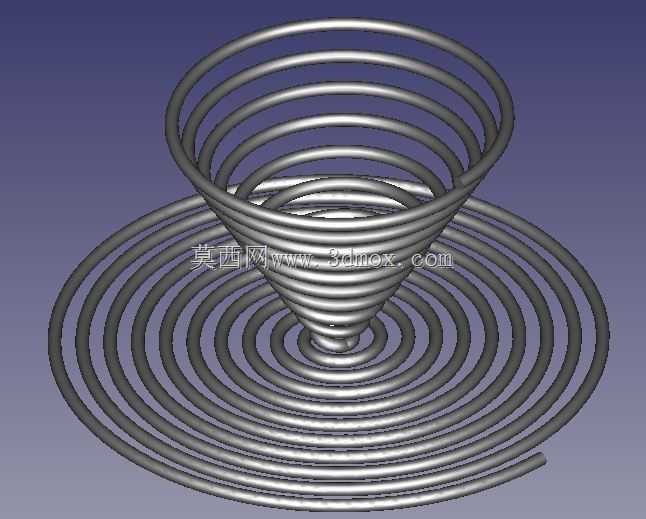

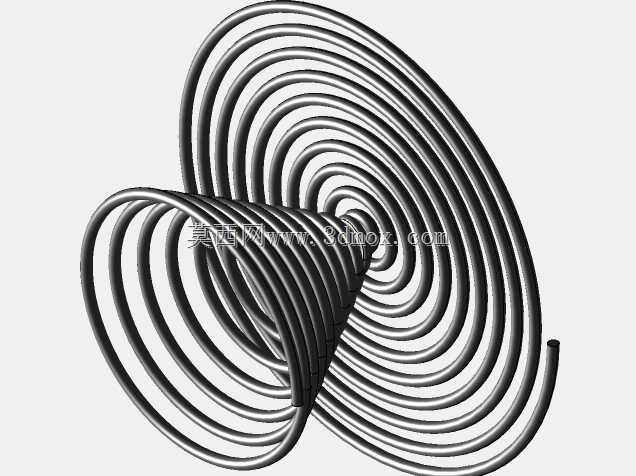

螺旋锥形空气导流支撑结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:693546
  • 螺旋锥形空气导流支撑结构设计
  • 螺旋锥形空气导流支撑结构设计

  在通风换热、空气净化类设备的内部流道设计中,气流的均匀分布直接决定整机的换热效率与过滤阻力表现,这类螺旋锥形支撑结构,正是为解决小空间内气流转向、均匀布风同时兼顾构件支撑需求开发的结构形式。不同于常规的直筒式导流板或者平面格栅支撑,该结构采用连续变径螺旋盘管的构型,下部为大直径平面螺旋段,向上逐步收窄形成锥形螺旋段,整体没有突兀的结构折角,气流沿螺旋槽道流动时不会产生直角撞击带来的局部涡流损失,能让从下方进入的气流顺着螺旋曲面逐步抬升、均匀扩散到上部的设备腔体内,避免常规直连结构容易出现的中心流速过快、周边区域气流死区的问题。

  从实际使用场景来看,这类结构常被用在小型新风设备的进气段、桌面级空气净化装置的滤芯支撑位,或者小型风冷散热模块的气流导流段,下部的大直径平面螺旋段可以直接搭设在设备腔体的内凸台或者支撑环上,不需要额外设计复杂的安装卡扣,螺旋盘管之间的均匀间隙既可以作为气流的过流通道,也能托住上方放置的过滤棉、散热鳍片等轻质组件,同时金属材质的螺旋盘管本身具备一定的弹性形变能力,当上方放置的组件存在尺寸公差时,螺旋结构可以通过微小的圈间距形变补偿公差,避免硬接触安装带来的装配应力,这一点在小批量设备的试制装配中优势尤为明显,不需要过高的零件加工精度就能实现稳定装配。

  设计这类结构时,核心要把控三个维度的参数边界:首先是螺旋的升角变化,下部平面段的升角为0,从平面螺旋最内圈开始逐步向上抬升时,升角需要控制在12度到18度之间,升角过小会导致整体结构高度过高,占用过多的设备内部竖向空间,升角过大则会让螺旋曲面过于陡峭,气流沿曲面流动时容易出现脱流,反而产生额外的风阻;其次是盘管的直径与圈间距的匹配,盘管本身的线径需要根据上部承载的组件重量选定,常规承载1kg以内的过滤组件时,3mm到5mm的金属线径即可满足强度需求,圈间距需要控制在线径的1.2倍到1.5倍之间,间距过大会导致上方放置的柔性过滤材料出现凹陷变形,间距过小则会大幅降低过流面积,增加气流通过的阻力;最后是上下端的直径边界,下部平面螺旋的最大外径需要比安装位的腔体内径小2mm到3mm,预留装配间隙避免安装时出现卡滞,上部锥形螺旋的最小内径需要匹配设备上部的出气口尺寸,保证抬升后的气流可以全部进入上部流道,不会出现边缘溢散的问题。

  建模过程中采用扫掠成型的逻辑最为高效,先分别绘制下部平面螺旋线与上部锥形螺旋线,在两段螺旋线的衔接位置做曲率连续的过渡处理,避免出现曲率突变导致的应力集中,再以螺旋线为路径,绘制圆形截面沿路径扫掠即可生成基础实体,后续只需要对上下端的盘管端面做倒圆角处理,去除锐边避免安装时划伤操作人员或者划破过滤材料即可。需要注意的是,螺旋的总圈数不需要过多,下部平面段保留4到5圈即可保证足够的支撑接触面积,上部锥形段保留6到7圈即可实现平稳的气流抬升,过多的圈数只会徒增材料消耗与结构重量,并不会带来明显的导流或者支撑性能提升。

  从安装适配性来看,这类螺旋结构不需要额外设计定位结构,依靠自身的螺旋外形与腔体内壁的间隙配合即可实现径向定位,安装时只需要将结构从腔体上方放入,落到支撑台面上即可完成装配,拆卸维护时直接向上取出即可,没有复杂的紧固件连接,非常适合需要频繁更换过滤组件的民用空气处理设备,日常维护时不需要借助工具就能完成内部构件的拆装,大幅降低用户的维护操作门槛。同时连续的螺旋结构本身具备较好的结构刚度,在受到竖向的冲击载荷时,各圈盘管可以共同分摊受力,不会像单根支撑筋结构那样容易出现局部断裂的问题,在常规的设备运输振动环境下,结构不会出现永久变形,能长期保持稳定的导流与支撑性能。
