通讯设备用操纵控制手柄结构设计

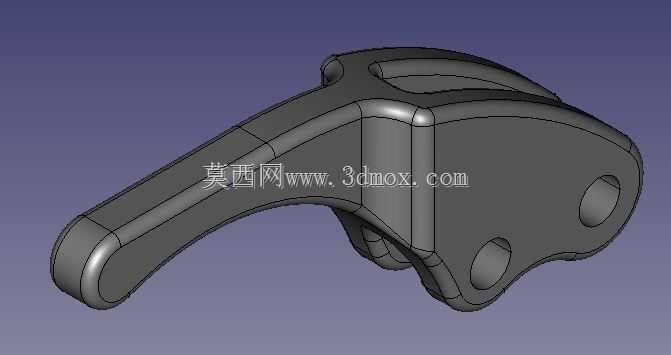

　　这款操纵构件主要适配小型手持通讯终端的功能切换与指令触发场景，在户外作业通讯设备、工业便携对讲终端、特种作业通讯手持机中承担核心操作输入功能，区别于普通消费电子的按键式操作，这类杆式操纵件可实现单指完成多档位切换、按压确认、方向拨动的复合操作，在戴防护手套的作业场景下依然能保证操作准确率，不会出现按键误触、按压力度不足触发失败的问题。从结构设计逻辑来看，整体采用一体化弯折成型的主体构型，长柄操作端做了圆弧过渡的收边处理，握持接触区域的曲面完全贴合指腹按压的自然弧度，操作时施力方向与柄体延伸方向保持15度左右的倾角，刚好匹配手持终端时拇指的自然活动范围，不需要刻意调整手指姿态就能完成全行程操作，长时间反复操作也不会造成指部疲劳。

　　主体安装端采用双孔定位的安装结构，两个同轴定位孔的孔位公差控制在0.02mm范围内，安装时可通过两个销轴直接与设备内部的转轴基座连接，不需要额外设计调整垫片就能保证转动间隙处于合理区间，避免长期使用后出现杆体晃动、档位虚位的问题。安装端的轮廓做了随形的减重切边处理，在保证结构强度的前提下去除了非受力区域的多余材料，整体重量控制在15g以内，不会增加手持终端的额外负重，同时安装端的外侧轮廓与设备外壳的内部安装腔完全贴合，装配后不会出现内部结构干涉，杆体的转动行程刚好被外壳的限位结构限制，不会出现过转导致内部电位器损坏的问题。从受力特性来看，柄体与安装座的连接区域做了加厚的圆角过渡处理，这个区域是操作时的主要受力点，

　　日常使用中频繁的扳动、按压操作会在该位置产生交变应力，加厚的过渡结构可以有效分散应力集中点，按照10万次操作寿命的测试标准，该区域的应力值远低于材料的疲劳极限，不会出现长期使用后柄体断裂的问题。柄体的表面没有设计额外的防滑纹路，而是采用了细磨砂的表面处理工艺，既可以保证戴手套操作时的摩擦力足够，又不会因为纹路过深积累灰尘、油污，在户外多尘、多油污的作业场景下，只需要简单擦拭就能保持操作面的清洁，不会因为污物附着导致操作打滑。安装边界方面，整个构件的最大外轮廓尺寸控制在长42mm、宽22mm、厚8mm的范围内，安装时只需要在设备内部预留出对应的转动空间即可，不需要额外设计复杂的避让结构，安装孔的中心距为16mm，

　　适配市面上多数通用的通讯终端操纵基座，可直接替换同类型的老旧损坏构件，不需要重新修改设备的内部结构。在功能实现上，该构件扳动时的转动角度为双向各12度，按压行程为1.5mm，刚好匹配常用的贴片式电位器与轻触开关的触发行程，装配时只需要将杆体的触发端对准电位器的拨杆与开关的触发点，不需要额外设计传动连接件，减少了整个操作机构的零件数量，降低了装配复杂度与后期故障概率。实际使用中，操作者扳动杆体到对应档位时会有清晰的档位反馈，不需要目视观察就能确认是否切换到目标功能通道，在视线受阻的作业场景下依然可以完成盲操作，这一设计对于野外作业、应急通讯场景尤为重要，可大幅提升操作效率，降低操作失误率。构件的所有棱边都做了R0.5以上的圆角处理，装配过程中不会划伤设备内部的排线与其他电子元器件，也不会在装配维修时划伤操作人员的手部，细节处理完全符合工业级通讯设备的安全设计要求。
