通讯设备用外螺纹卡接式存储连接基座

　　做通讯设备结构设计快十二年，经手的户外通讯终端密封连接结构不下百款，这次做的这个带外螺纹的卡接基座，最早是给山区基站配套的外置存储扩展单元做的连接载体，当时现场反馈的核心痛点很明确：普通卡扣结构在高海拔强风区容易松脱，纯螺纹连接在运维人员戴防寒手套操作时又很难对准拧合，而且存储模块需要频繁插拔读取数据，不能每次都拧好几圈螺纹耽误抢修时间。

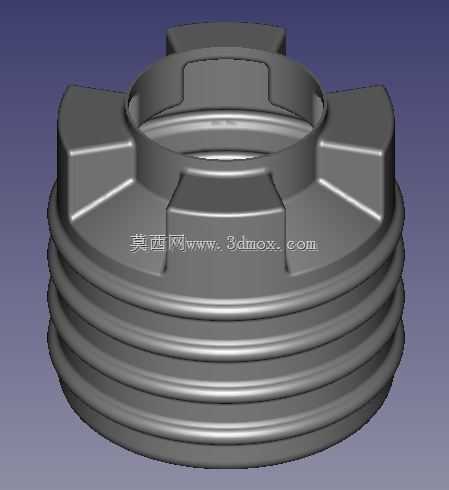

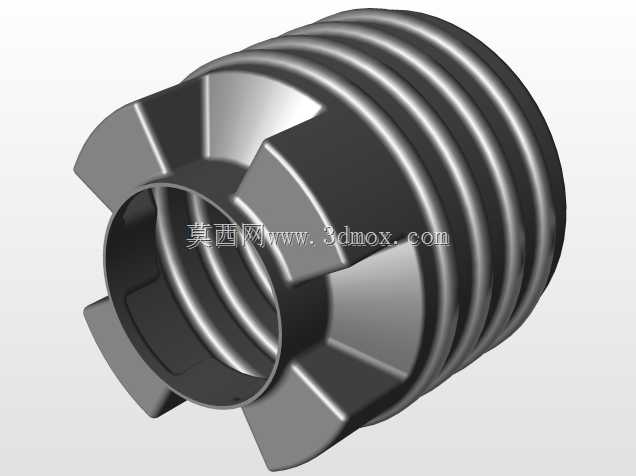

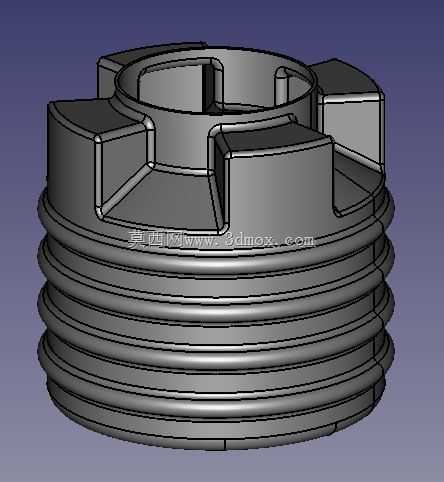

　　先从安装边界说，这个基座的外螺纹段是适配通讯设备壳体上标准的M32×1.5安装螺孔，螺纹总长度12mm，拧入壳体后露出的卡接段高度是18mm，最大外径控制在36mm以内，刚好能避开壳体内部射频模块的屏蔽罩，不会产生信号干扰。基座上端做的四个均匀分布的凸台卡爪，每个卡爪的径向突出量是3mm，卡合斜面做了15度的导向角，对应的存储模块外壳上只要做四个匹配的L型卡槽，对准后插入旋转30度就能完成锁止，比纯螺纹连接节省至少三分之二的操作时间，戴厚手套也能盲操作完成对接。

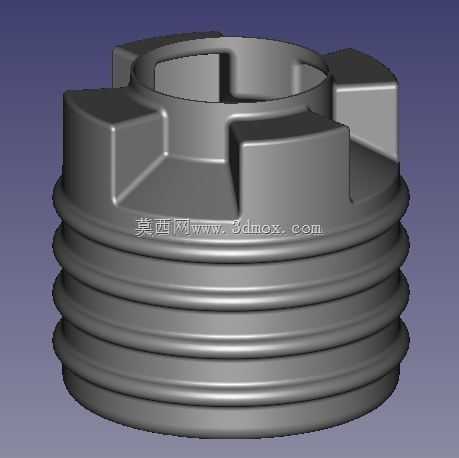

　　结构设计上特意把外螺纹段做了四道环形凹槽，一开始是打算直接做光滑圆柱面加密封圈，后来做高低温循环测试的时候发现，-40度环境下橡胶密封圈硬度上升，光滑面的密封压缩量很难保持稳定，改成环形凹槽之后可以在槽里嵌装O型密封圈，四道槽对应两道密封冗余，哪怕其中一道密封圈因为老化出现细微缝隙，另一道也能挡住雨水和沙尘侵入，毕竟户外通讯设备的防护等级要求是IP67，不能在密封环节出纰漏。基座内部是中空的通腔，直径22mm，刚好能穿过存储模块的金手指连接排线，腔体内壁做了0.5mm的导向倒角，排线插入的时候不会刮破绝缘层，也能避免存储模块插歪导致针脚弯折。

　　实际应用场景里，这个基座不光能用在基站外置存储单元，像野外部署的环境监测通讯终端、电力巡检的手持通讯数据采集设备，只要是需要频繁插拔存储模块、同时要求密封抗振的连接部位，这个结构都能适配。之前给沿海风电塔的通讯采集单元做配套的时候，还特意把卡爪的根部做了R2的圆角过渡，因为沿海盐雾环境下金属件容易出现应力腐蚀，直角根部的应力集中系数太高，做圆角过渡之后能把卡爪根部的应力降低40%左右，反复插拔的寿命能从原来的500次提升到2000次以上，满足设备全生命周期的运维需求。

　　建模的时候特意把卡爪的位置和螺纹的起始点做了相位匹配，保证基座拧入壳体到位的时候，四个卡爪的位置刚好对准存储模块插入的导向方向，运维人员不用额外调整角度就能直接插装，这个细节看起来不起眼，实际在零下二十多度的山顶抢修的时候，能少冻好几分钟。基座下端面做了1mm的沉台，安装的时候可以在沉台处贴装密封垫片，和壳体端面贴合的时候不会出现间隙，避免螺纹缝隙渗水。另外卡爪的上端面做了0.2mm的倒扣量，存储模块旋转锁止之后会有明显的段落手感，不用额外做标记就能确认连接到位，不会出现虚接导致存储数据读取失败的问题。

　　之前有同行问过为什么不把卡爪做成三个，三个卡爪虽然对中性更好，但四个卡爪的抗扭强度更高，在强风导致设备振动的时候，每个卡爪承受的剪切力更小，而且四个方向的卡接能更好地抵消存储模块的重力偏心，毕竟有些工业级存储模块本身带金属外壳，重量不轻，长期悬挂使用的时候，三个卡爪容易出现单侧磨损导致松脱。另外螺纹段的牙型做了轻微的圆角处理，不是尖锐的60度牙尖，安装的时候不会割破安装螺孔表面的防腐涂层，毕竟通讯设备的壳体大多是铸铝做了喷塑处理，牙尖太尖很容易刮掉涂层导致接触面生锈，后期拆卸维护的时候会拧不动。
