车载中控台嵌入式扫描显示装置结构

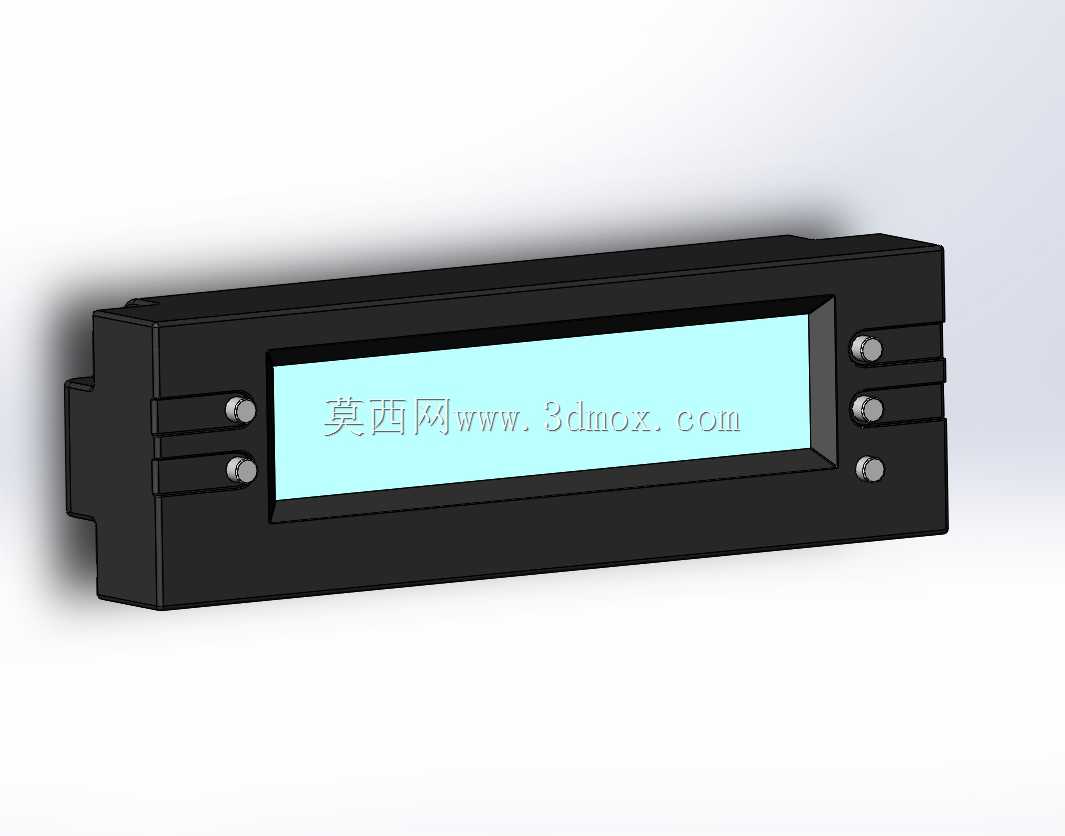

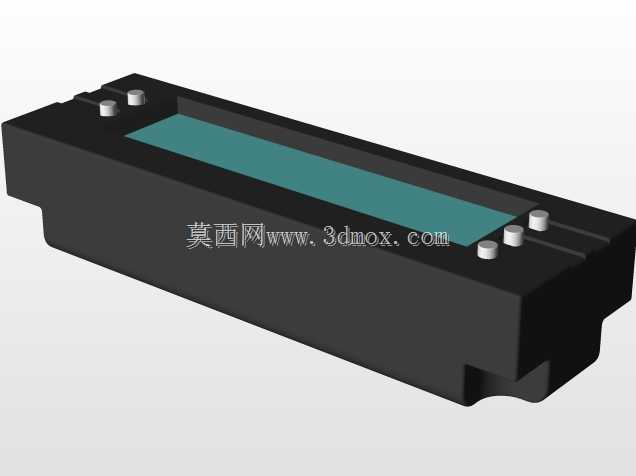

这款扫描显示装置主要面向车载中控台改装与集成场景设计，核心作用是为驾乘人员提供车辆运行相关参数的可视化扫描展示，适配卡车等商用车型的中控加装需求。在实际装车应用中，这类装置需要嵌入中控台预留的安装位，因此设计阶段优先明确了安装边界的尺寸约束，整体采用长条形窄边结构，外壳做直角规整处理，能够直接卡入中控面板的矩形开槽，两侧预留的固定螺孔位可通过小规格紧固件与中控内衬支架锁紧，避免车辆行驶过程中出现松动异响。装置正面预留了大比例的显示窗口区域，窗口周边做了微凸的挡边结构，既能保护显示面板不受外力磕碰，也能在一定程度上减少环境光线直射造成的显示反光，提升强光下的读数清晰度。两侧排布的调节旋钮对应显示参数切换、亮度调节、扫描模式切换等功能，旋钮采用外露式圆柱结构，操作时无需额外工具，驾乘人员在行车过程中可盲操作完成功能切换，符合车载设备的人机交互要求。设计过程中没有做过多冗余的外观细节处理，核心围绕尺寸适配性展开，所有结构特征都服务于安装适配与基础功能实现：外壳壁厚均匀，满足注塑成型的工艺要求，内部预留的腔体空间可容纳显示驱动电路板、接线端子等电子元器件，背部的出线槽位置做了圆角过渡，避免穿线时割伤线束绝缘层。从安装适配角度看，装置的整体外轮廓尺寸严格匹配常见卡车中控的预留改装位尺寸，安装时不需要对原有中控结构做大规模裁切，仅需按照装置外轮廓开出对应尺寸的矩形孔，即可完成嵌入式装配，装配后装置正面与中控面板基本齐平，不会出现突出或凹陷过大的问题，兼顾功能实用性与内饰整体的视觉协调性。在功能实现层面，该装置的扫描显示逻辑可适配车辆转速、油压、电压等多类运行参数的动态扫描展示，相比传统指针式仪表，显示信息更直观，参数读取速度更快，适合需要实时掌握多类车辆运行状态的商用车型使用。结构设计时充分考虑了车载场景的振动环境，所有连接部位都预留了足够的结构强度，外壳选用常规车用工程塑料材质即可满足使用强度要求，固定点位的受力分布经过校核，长期在车辆颠簸环境下使用也不会出现结构开裂、固定失效的问题。
