小型越野赛车配套分动齿轮箱结构设计

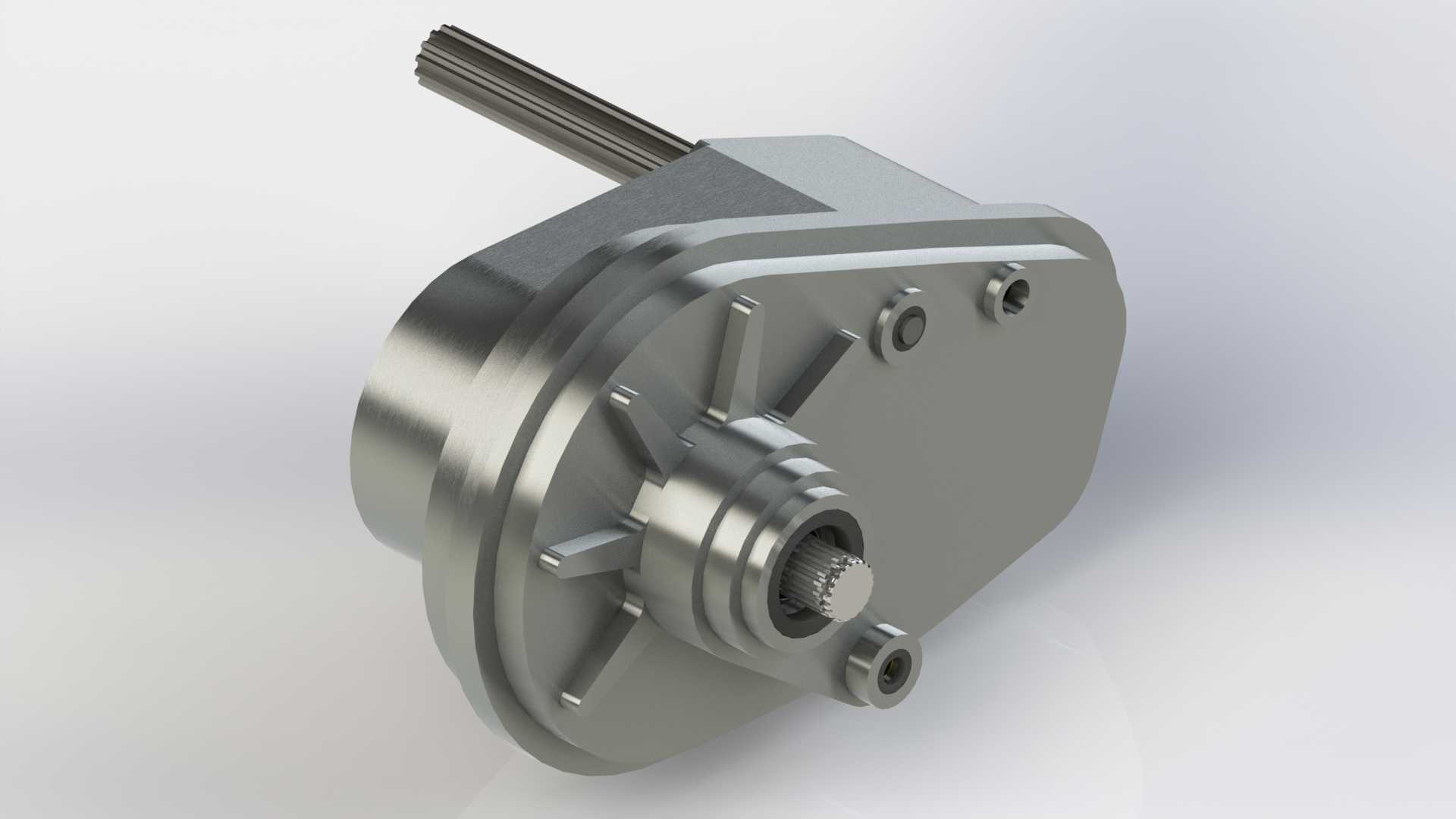

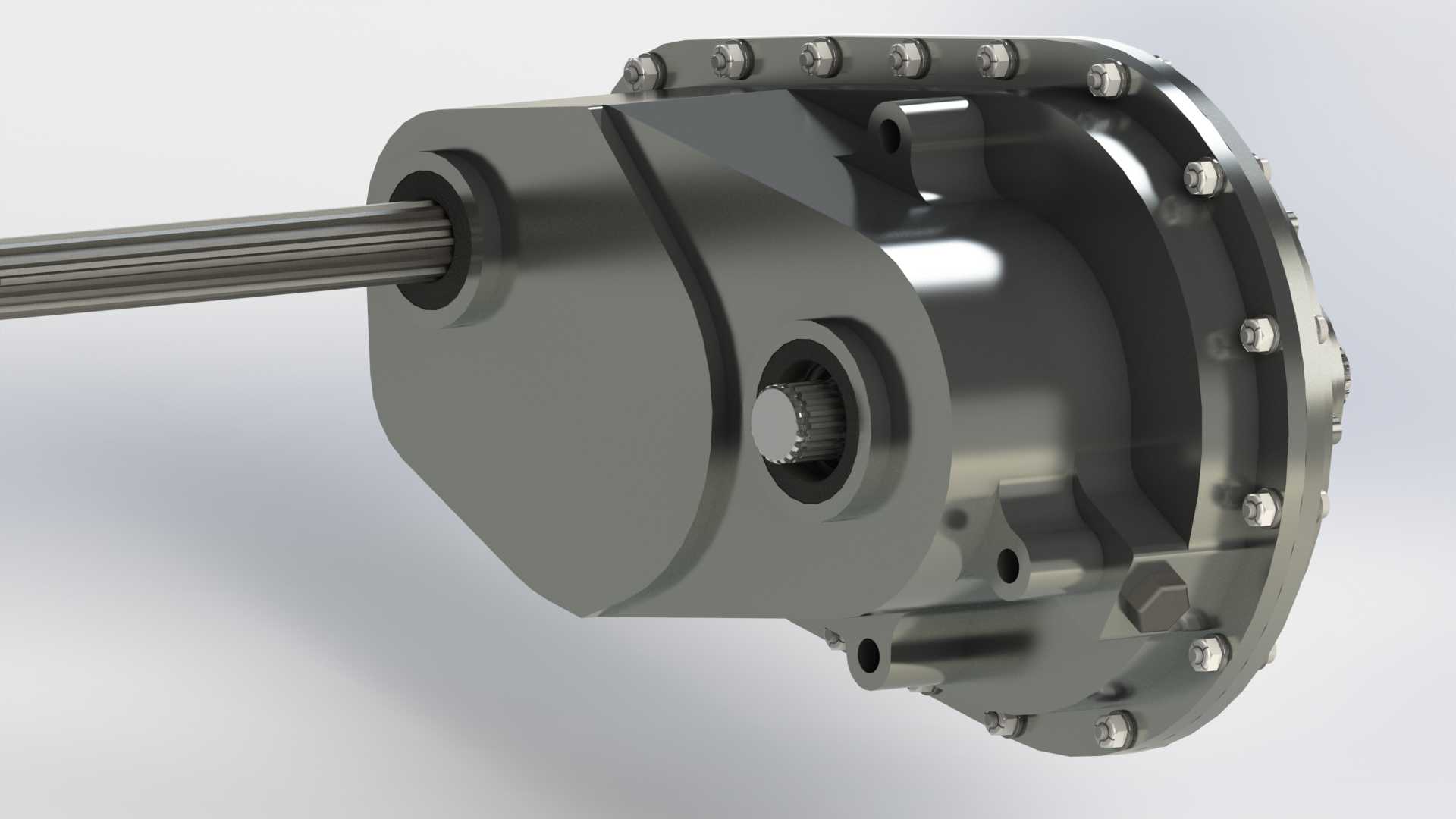

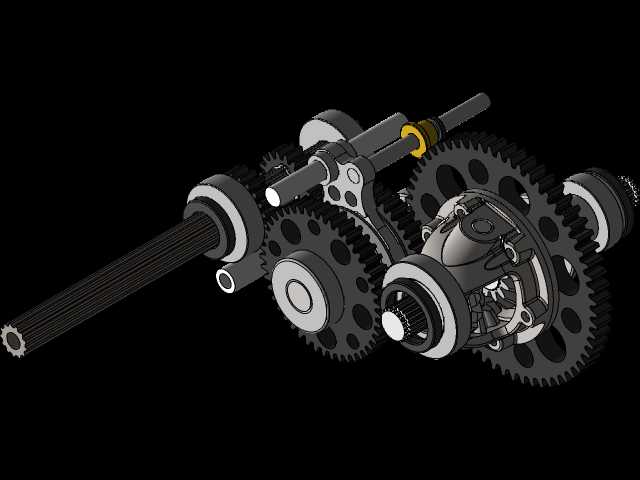

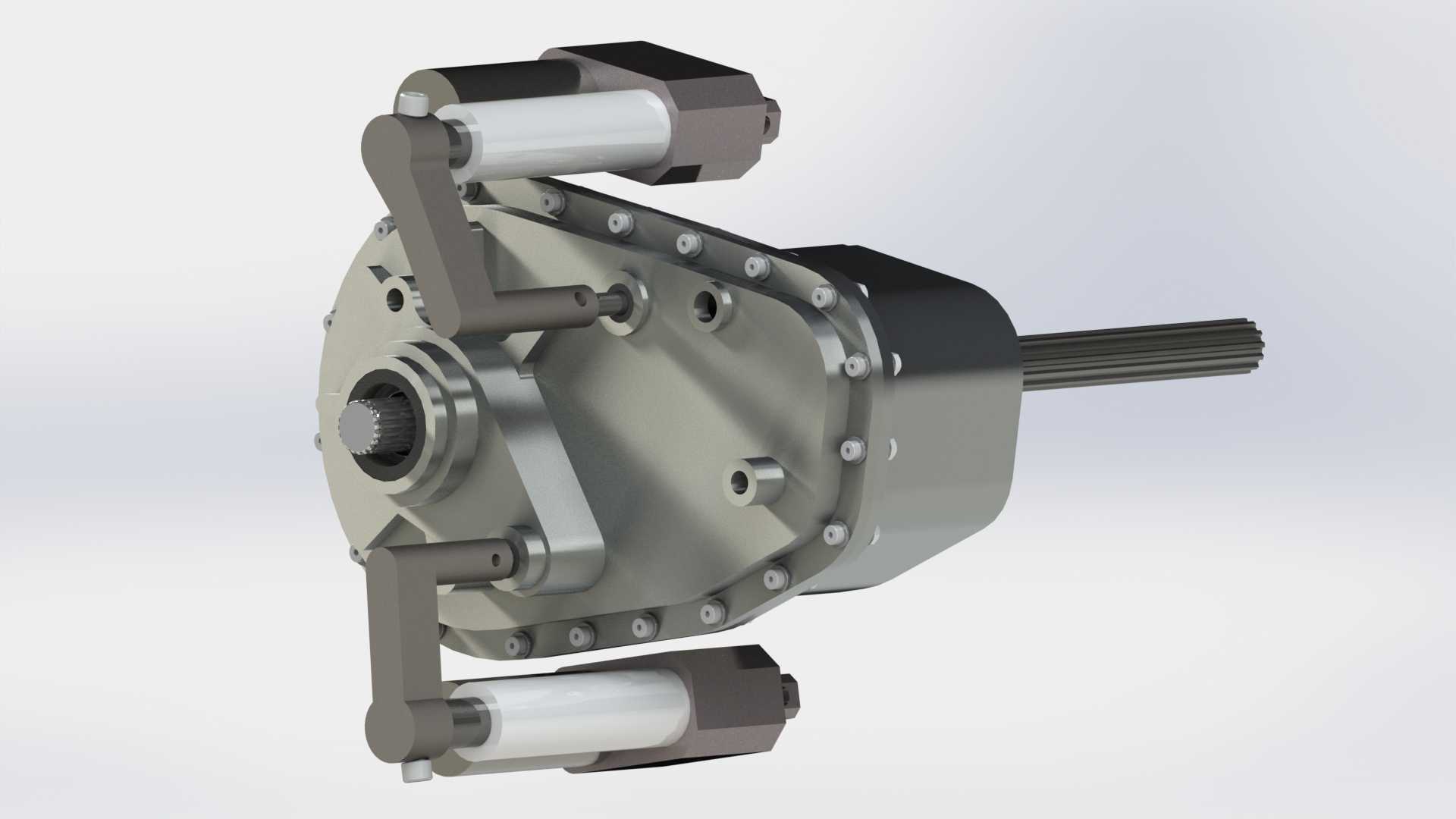

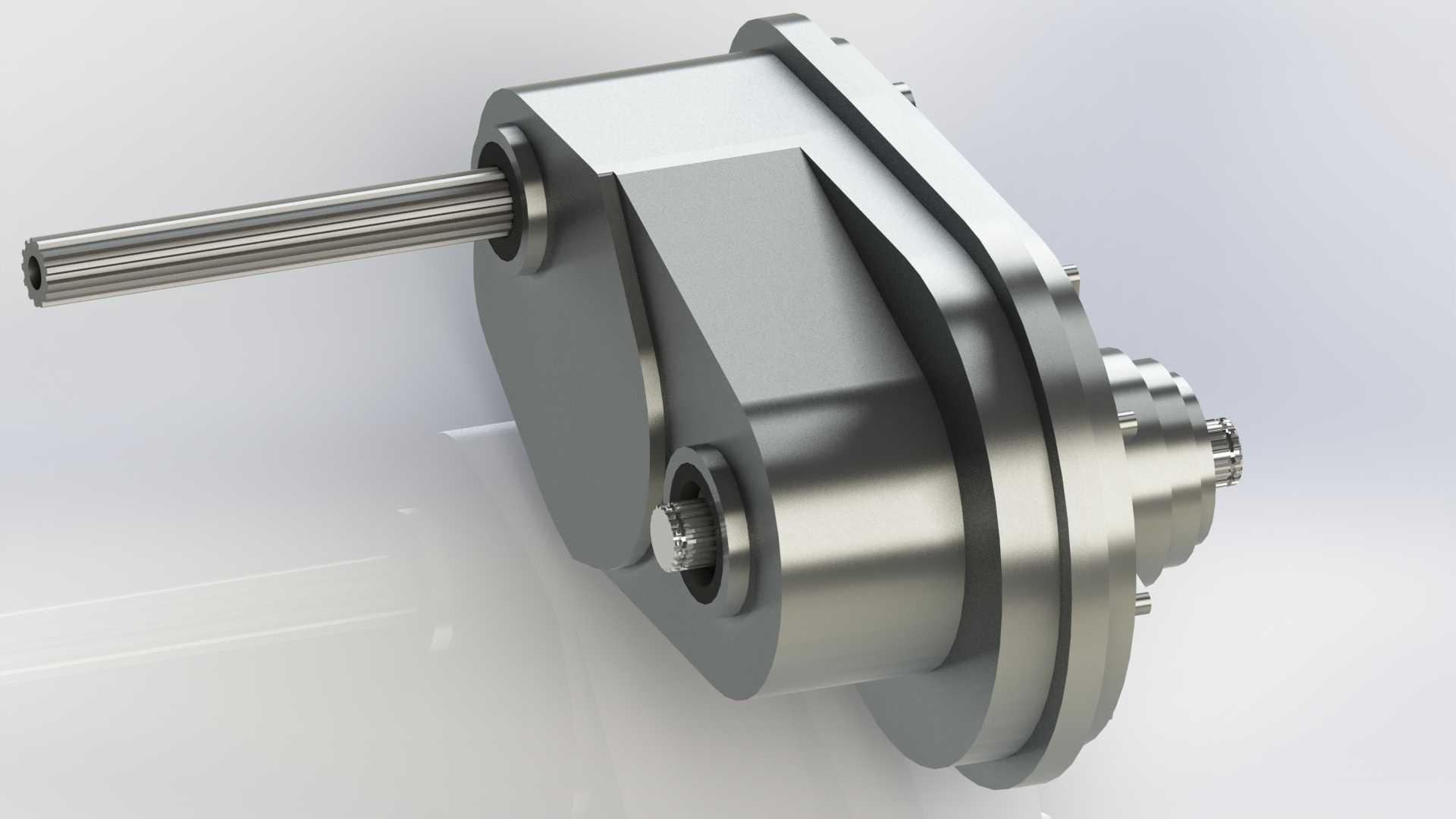

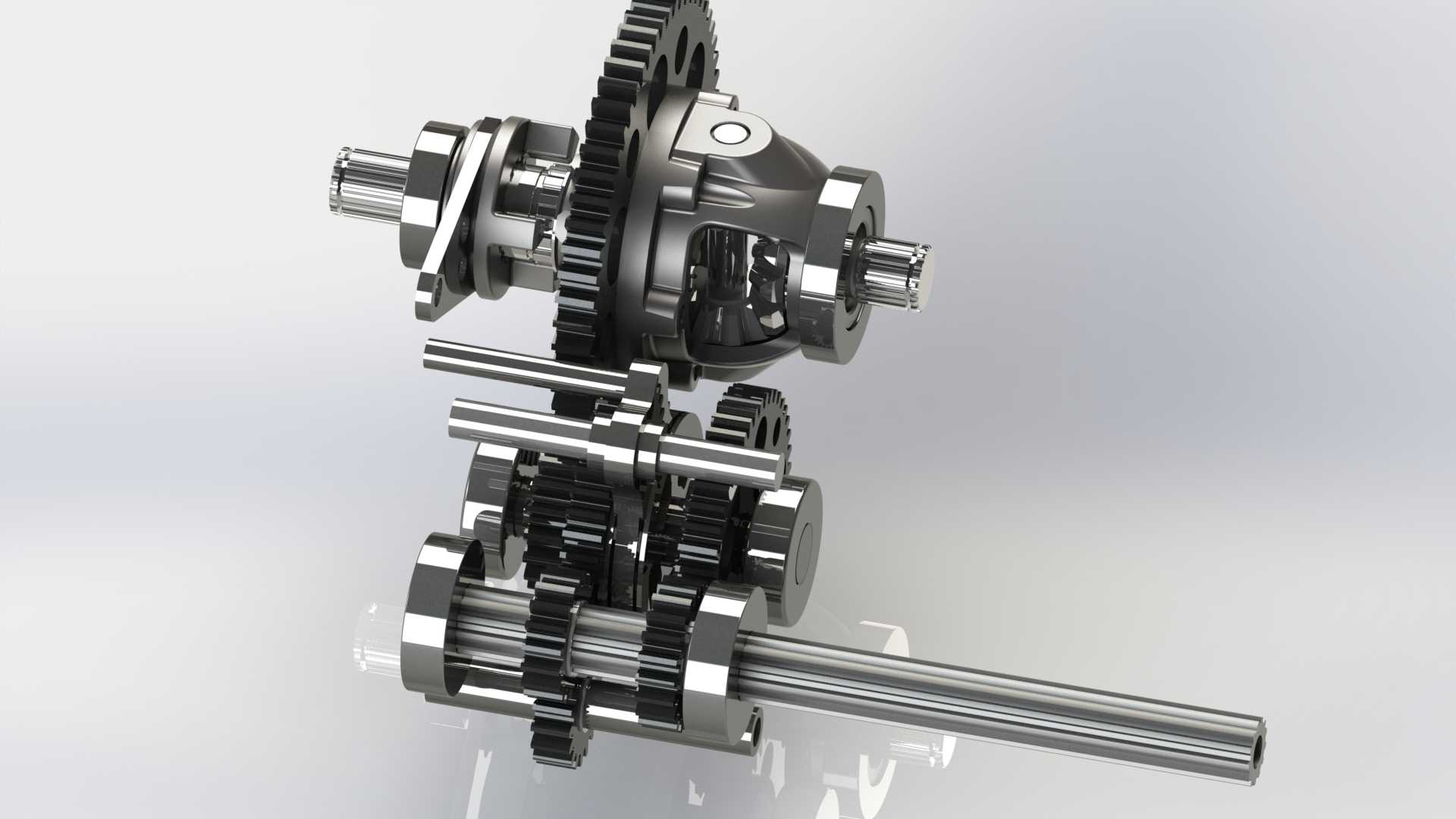

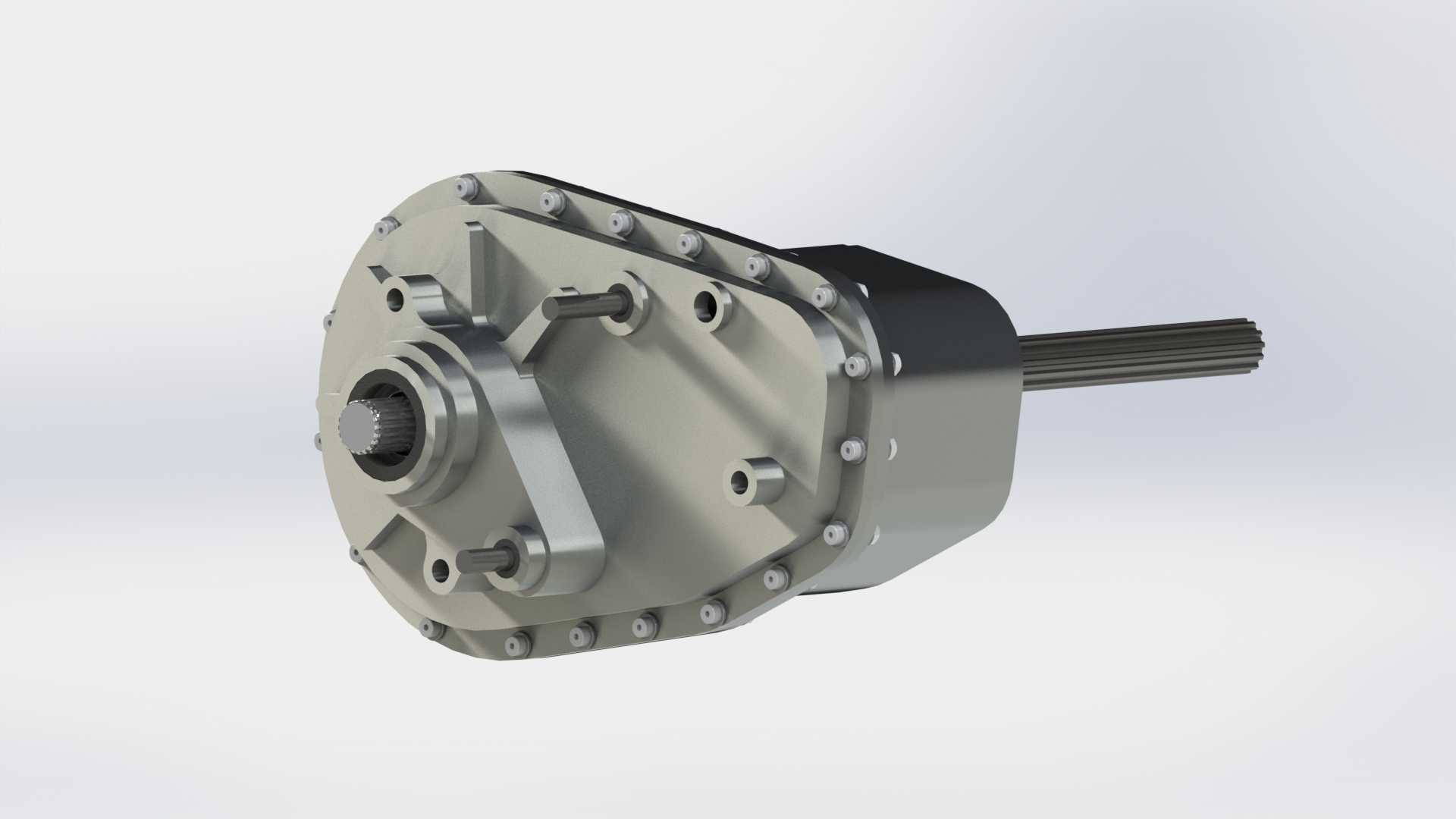

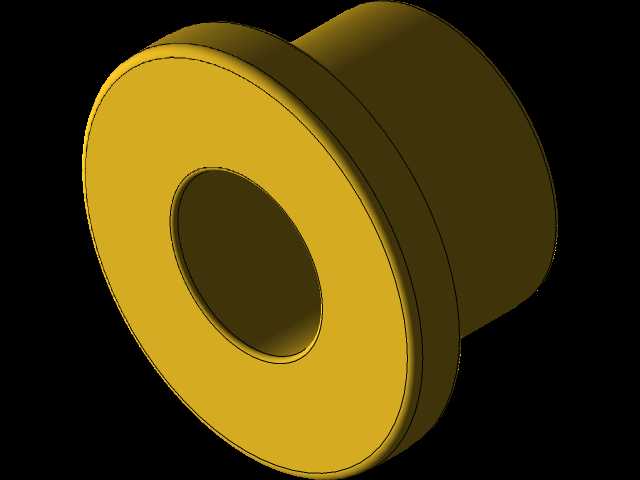

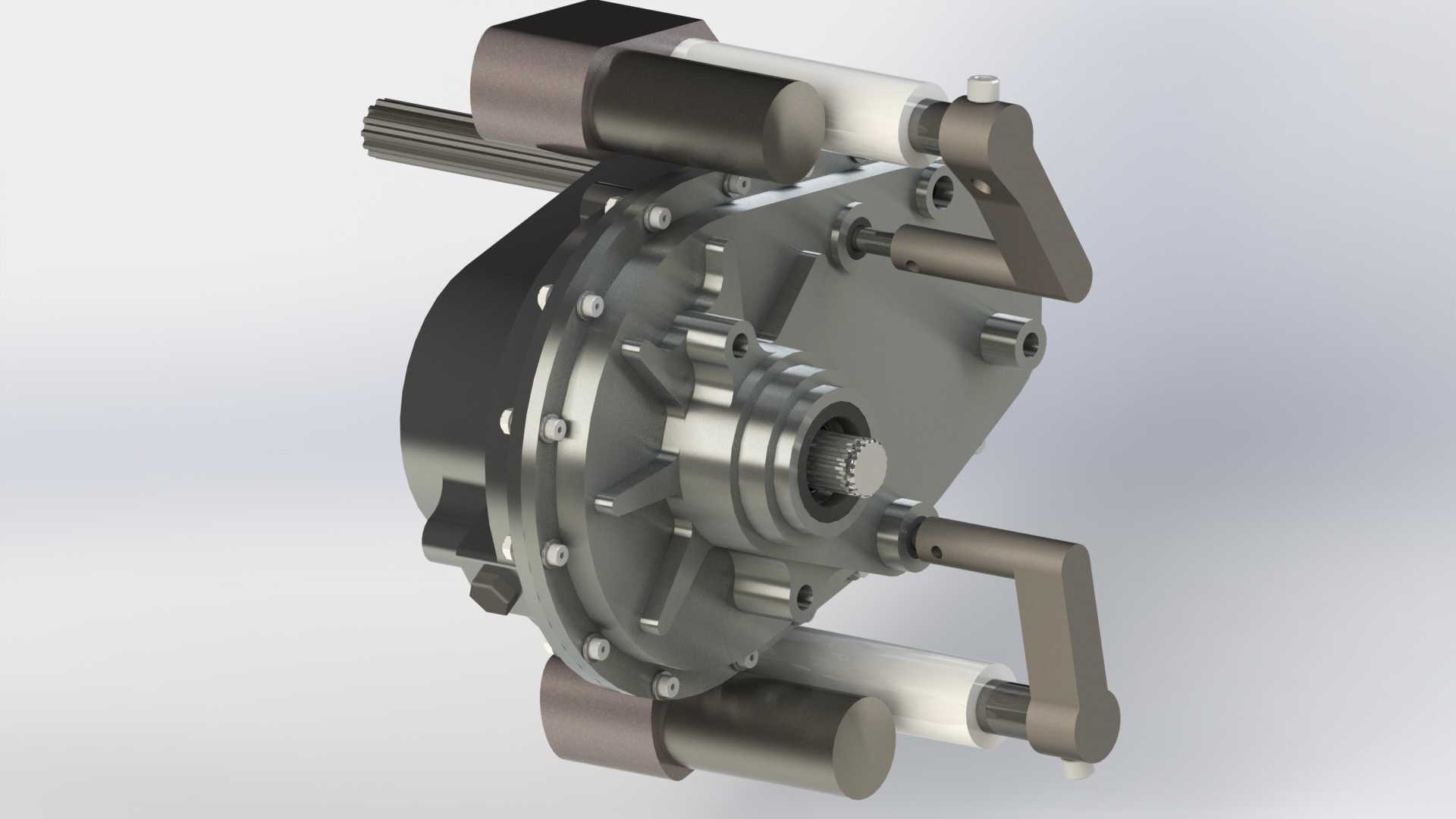

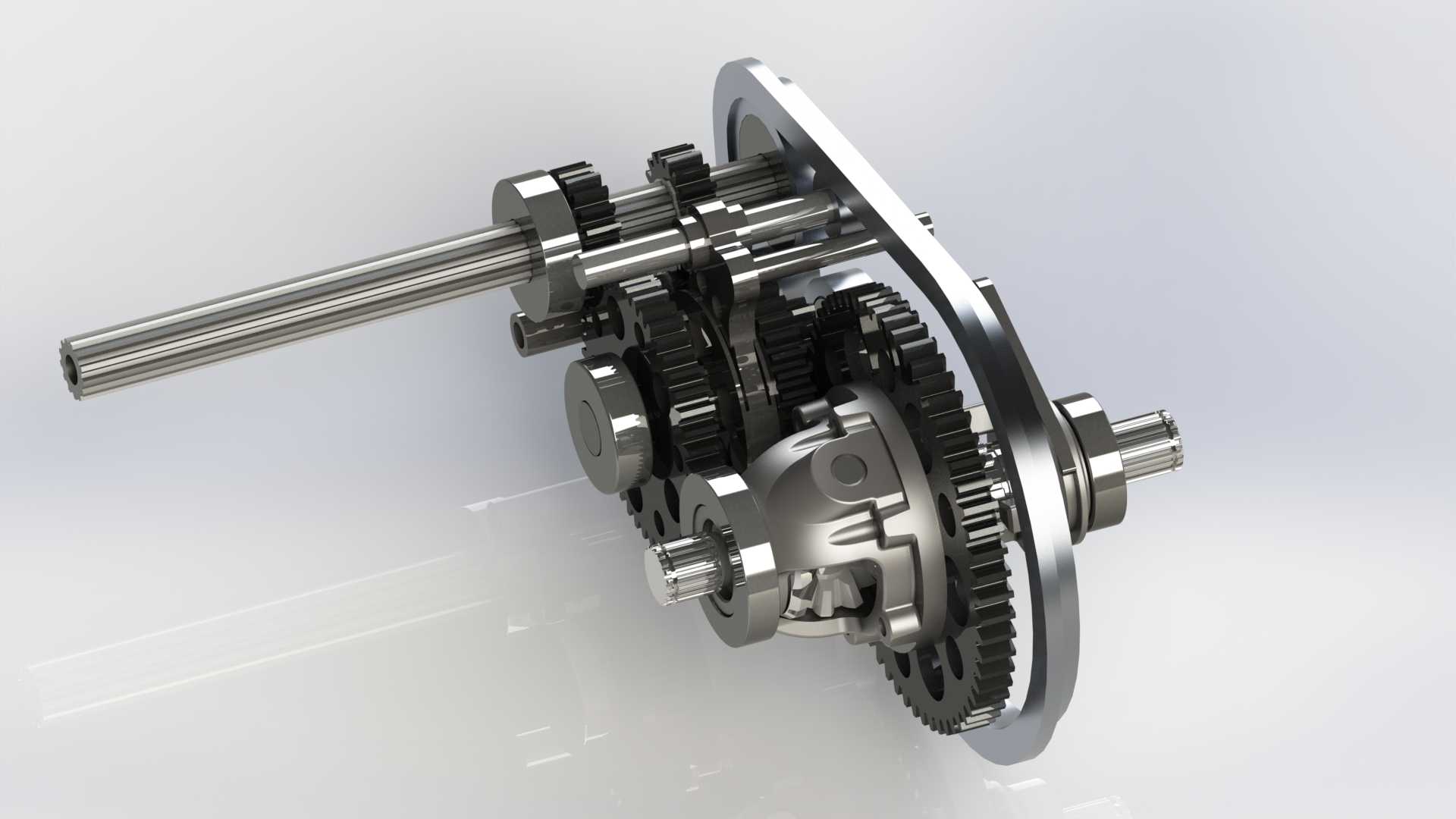

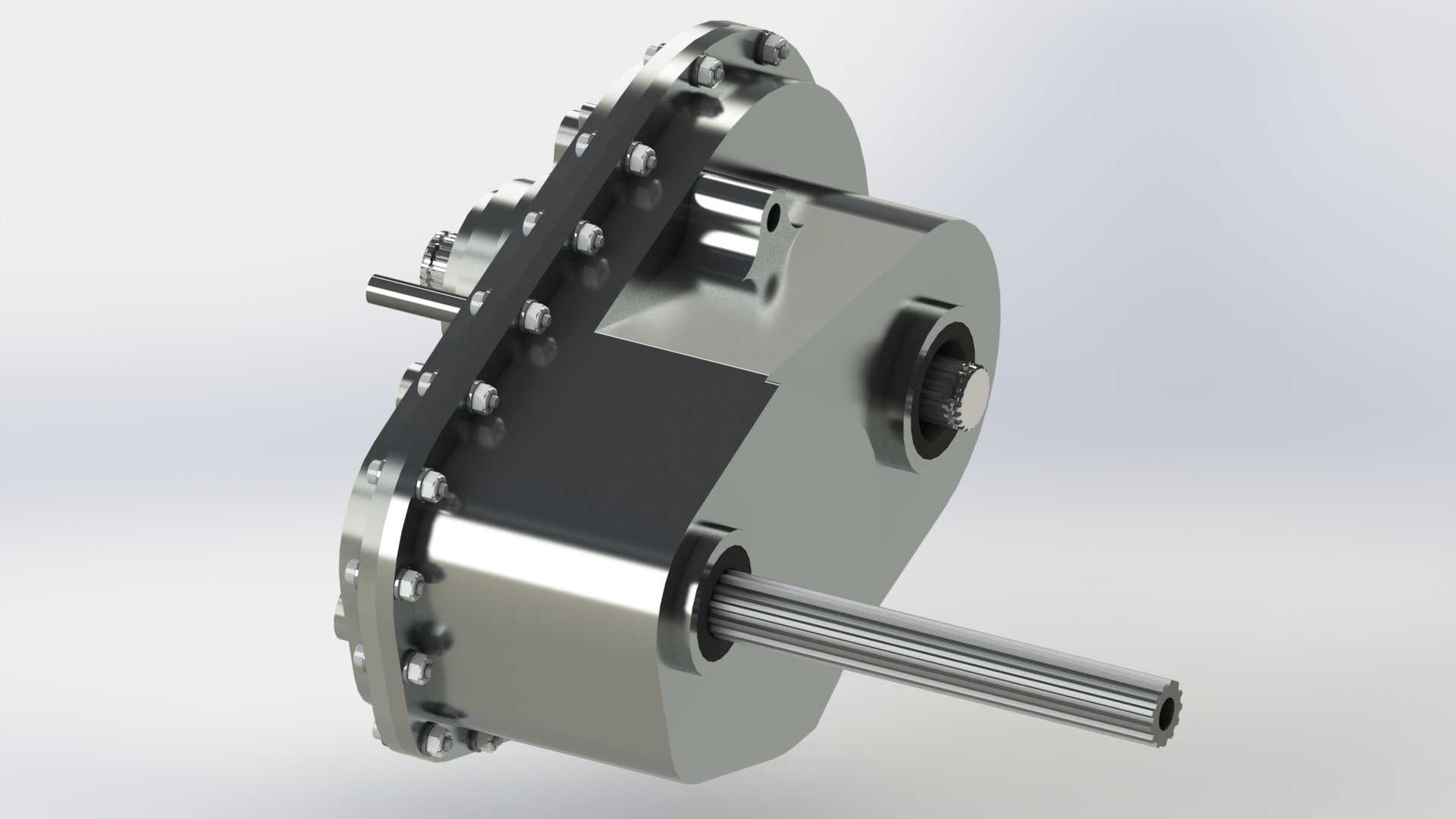

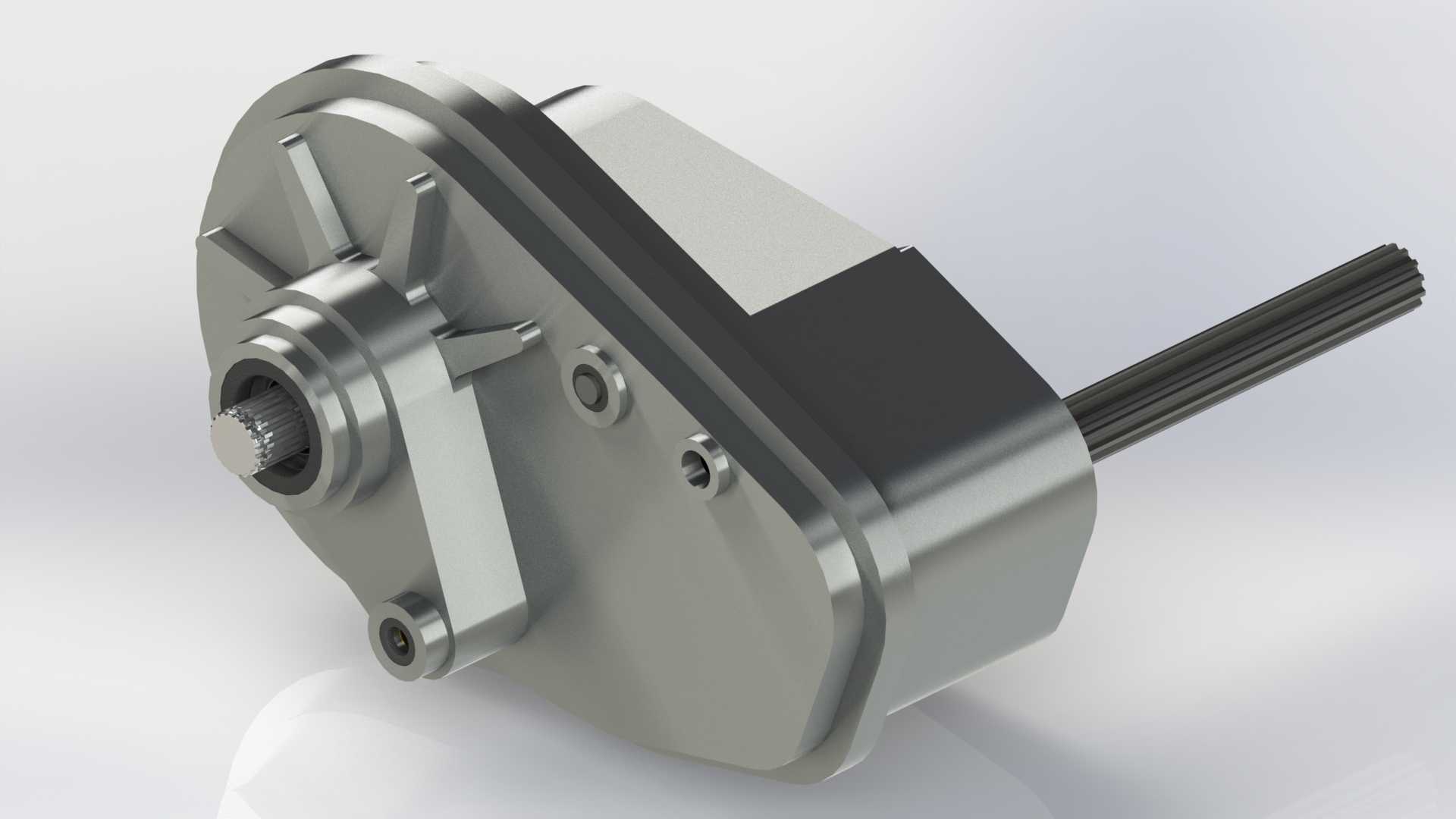

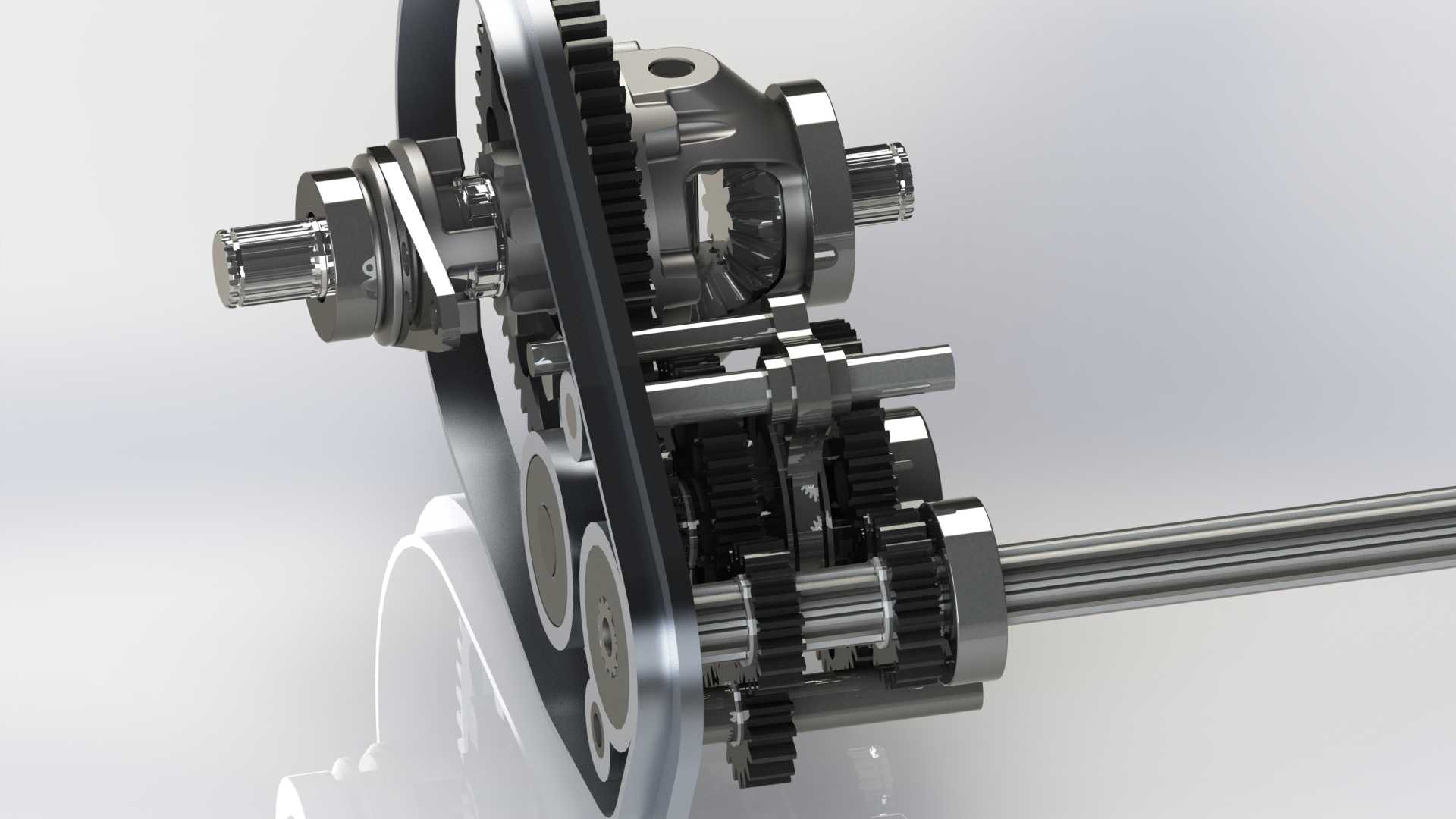

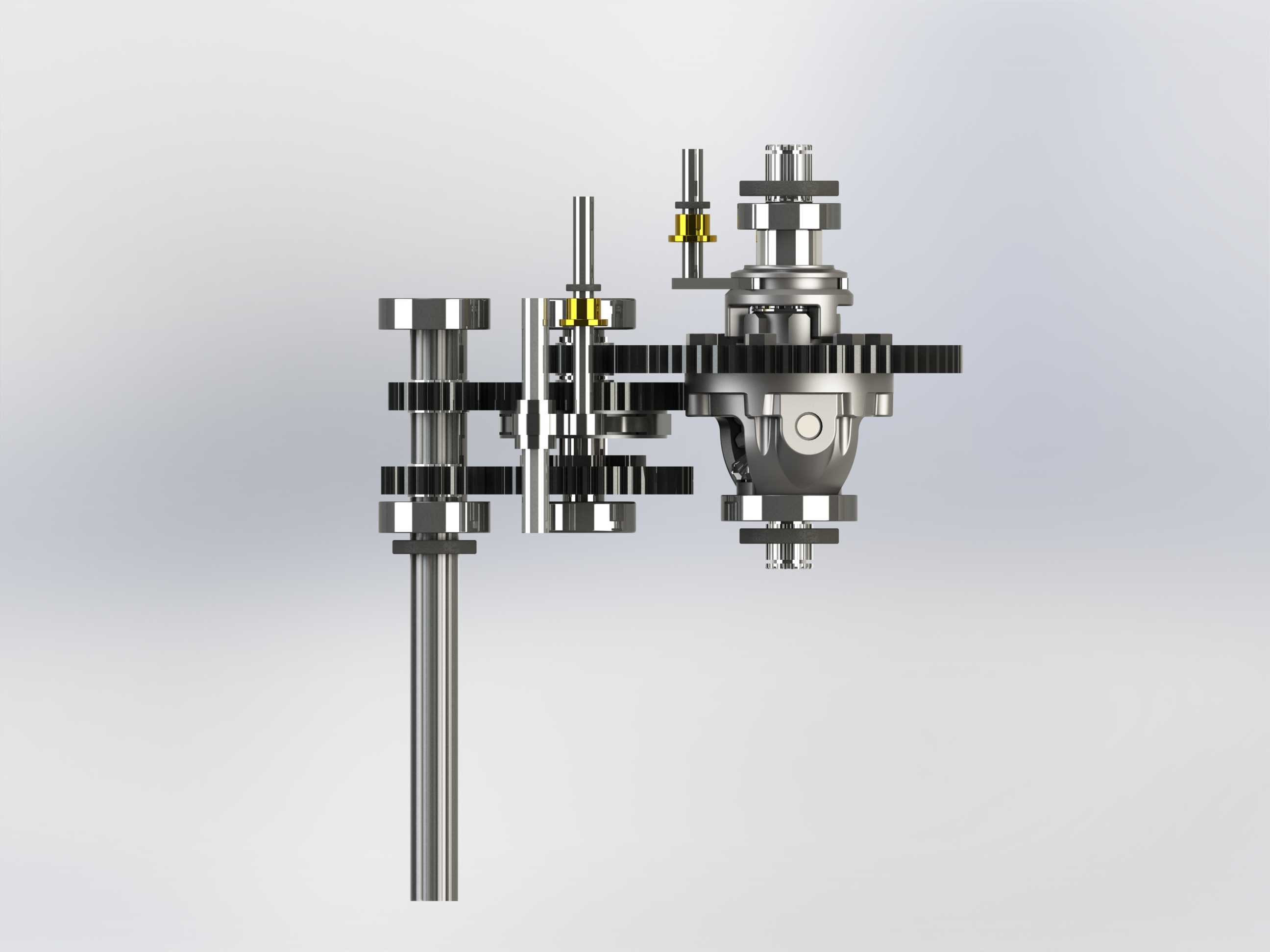

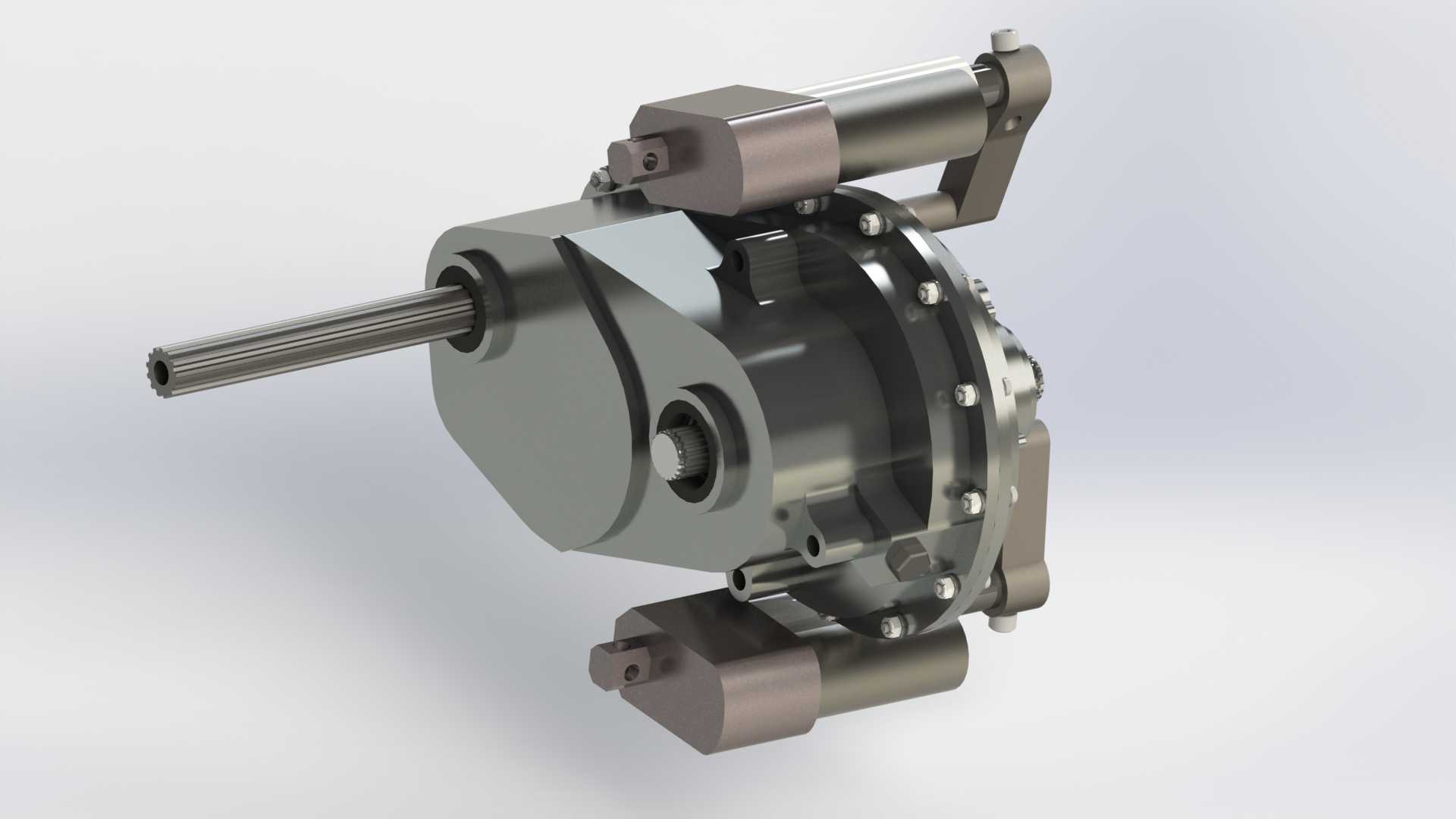

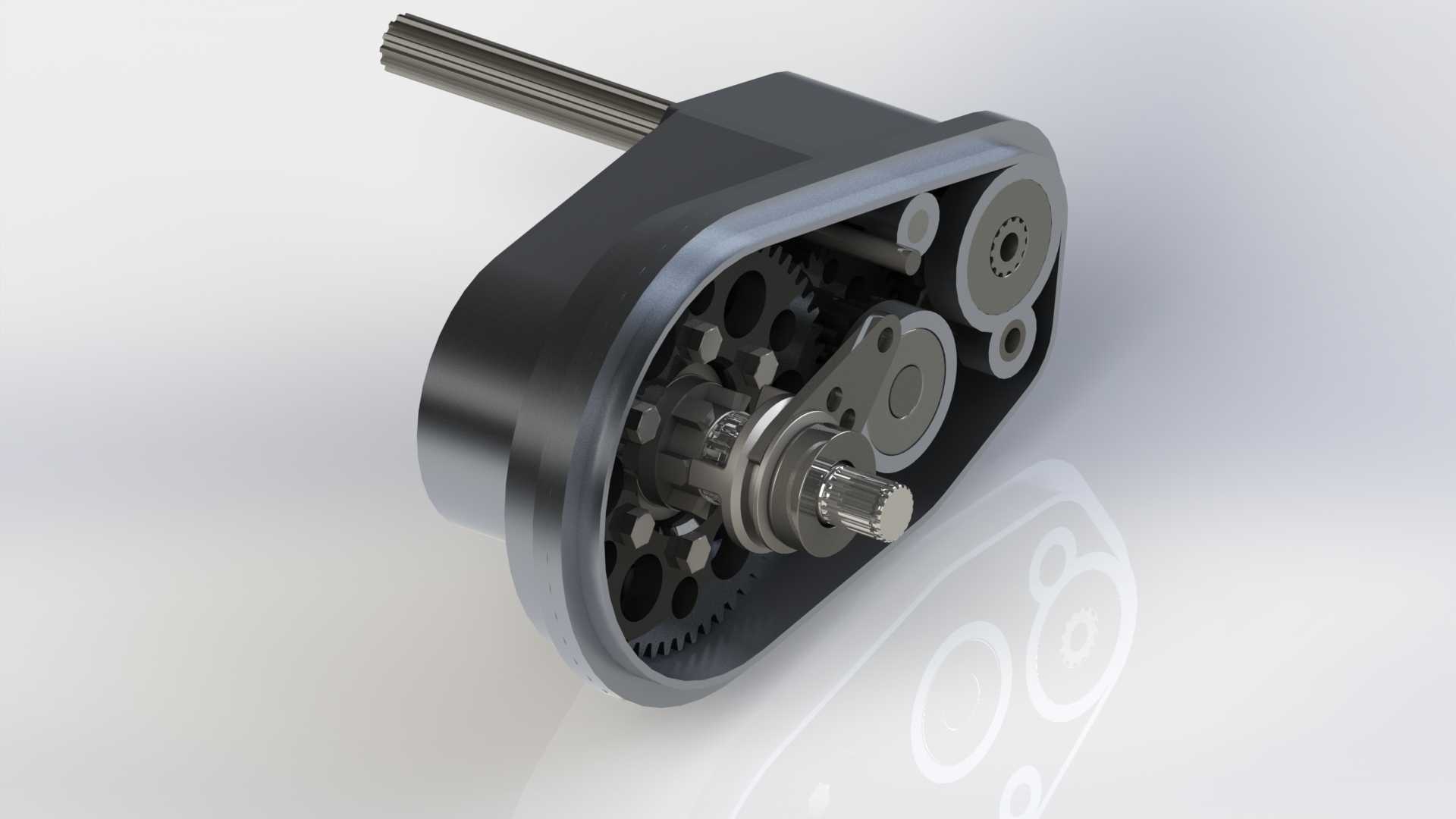

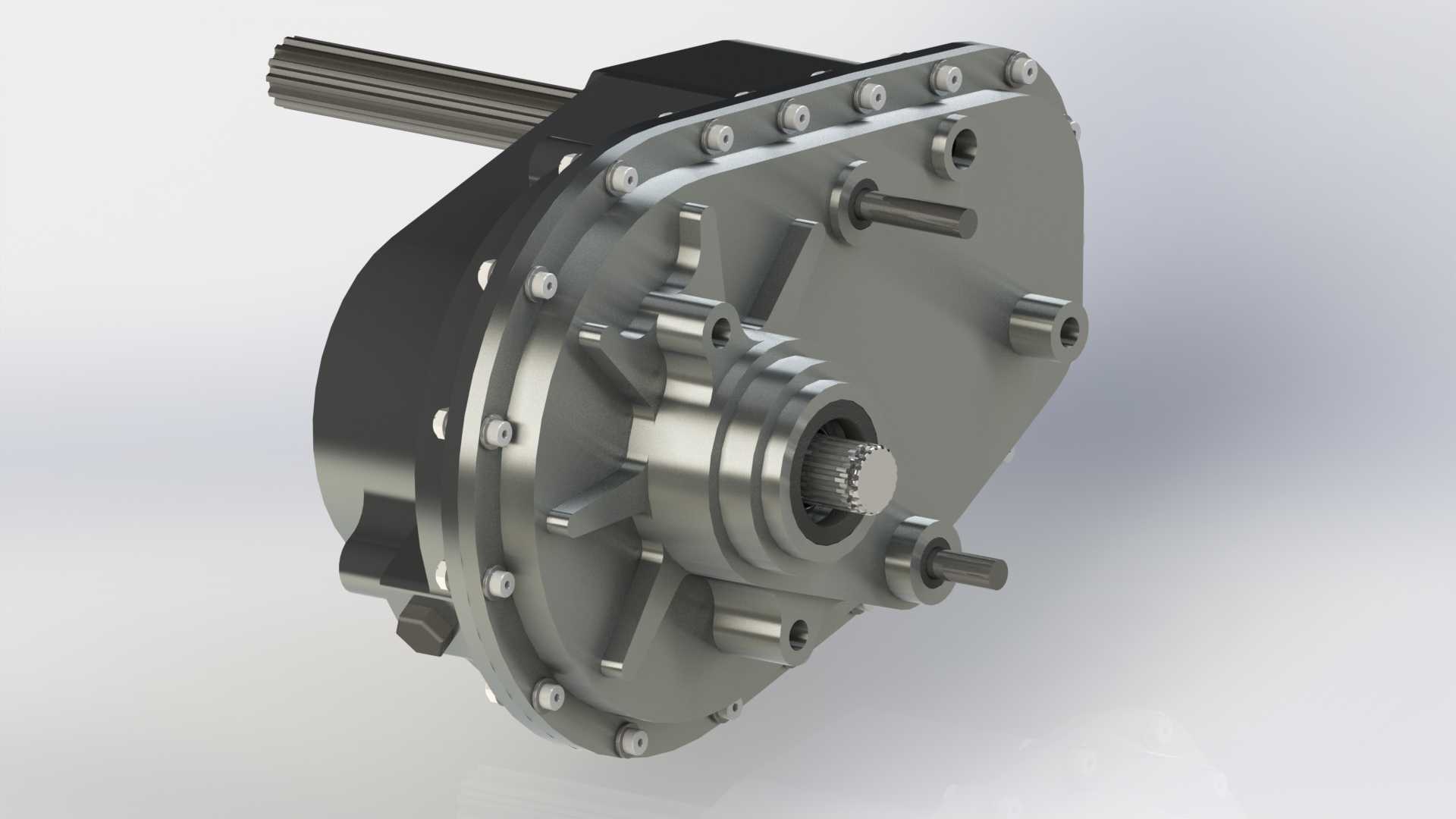

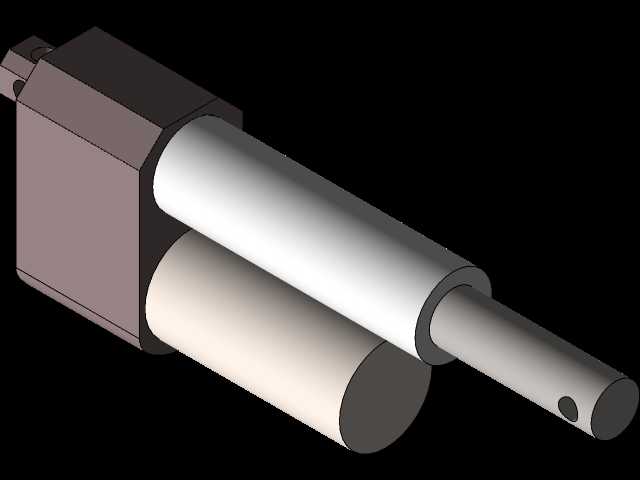

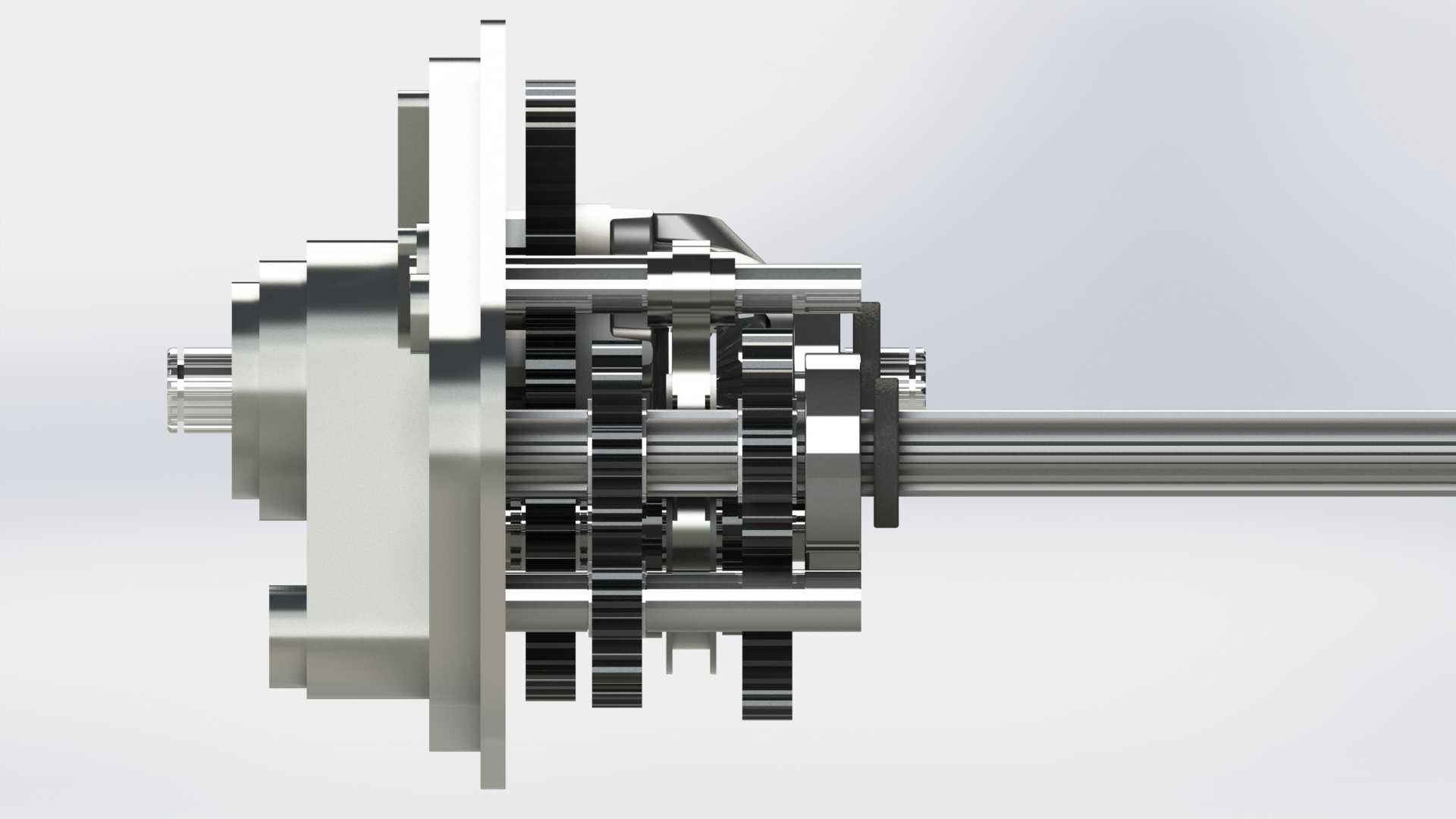

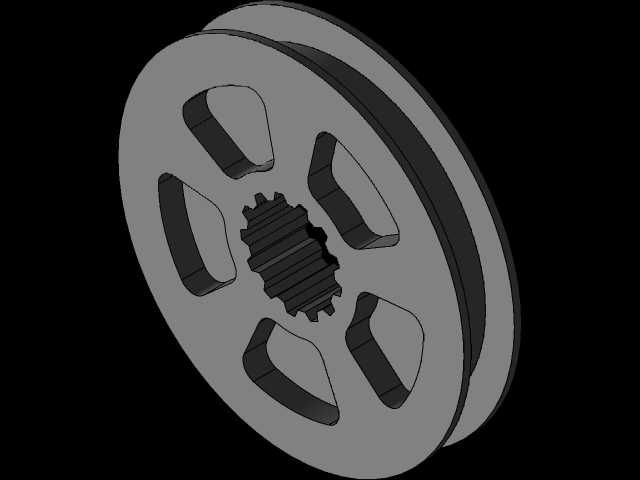

　　这套齿轮箱的开发完全围绕小型越野赛事的动力传递需求展开，核心匹配小排量通用动力单元与无级变速系统的衔接场景，主要承担动力分流、扭矩换向、传动锁止的核心功能，适配非铺装路面行驶时的复杂动力输出需求。从实际装车场景来看，这类齿轮箱多用于单人座小型越野赛车的底盘中部传动节点，前端直接对接无级变速单元的输出轴，后端通过两侧输出轴连接轮边传动机构，整体布局需要严格适配钢管车架的安装空间，避免与悬架摆臂、转向拉杆、排气系统产生运动干涉。设计过程中首先明确了传动换向的核心需求，箱体采用剖分式结构，结合面布置在齿轮啮合腔的中分位置，周边均匀布置紧固螺栓，保证箱体结合面的密封压力均匀，避免越野工况下剧烈振动导致的结合面渗油问题。输入轴端采用渐开线花键结构，直接与无级变速单元的从动轮轴套配合，取消额外的联轴器结构，尽可能缩短传动链的轴向长度，为车架中部的其他部件预留安装空间。差速机构直接沿用成熟的量产越野摩托差速器总成，在设计阶段就完成了安装接口的匹配，差速器轴承座直接集成在箱体内部，减少额外的连接零件，降低装配复杂度的同时提升传动刚性。手动锁止机构布置在箱体侧部的凸起安装位，操作拉杆直接延伸至驾驶舱侧部，驾驶员可在车轮打滑时直接操作锁止机构，将两侧输出轴刚性连接，提升非铺装路面的脱困能力，锁止机构的拨叉采用耐磨铜套支撑，避免频繁操作导致的拨叉磨损卡滞。箱体外部的轴承座位置均设计有加强筋结构，筋条走向沿着轴承受力的径向方向布置，

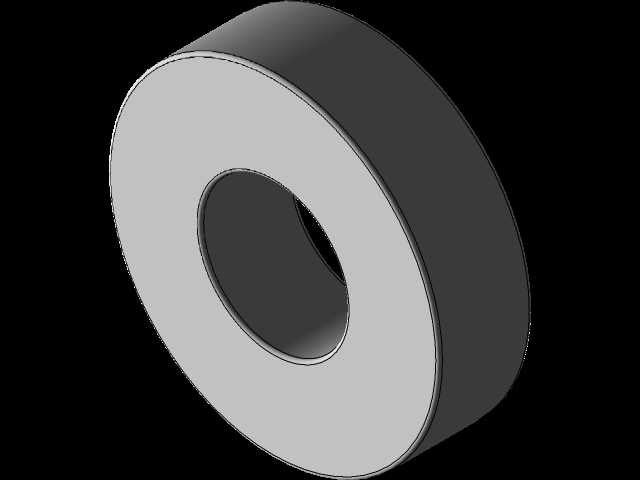

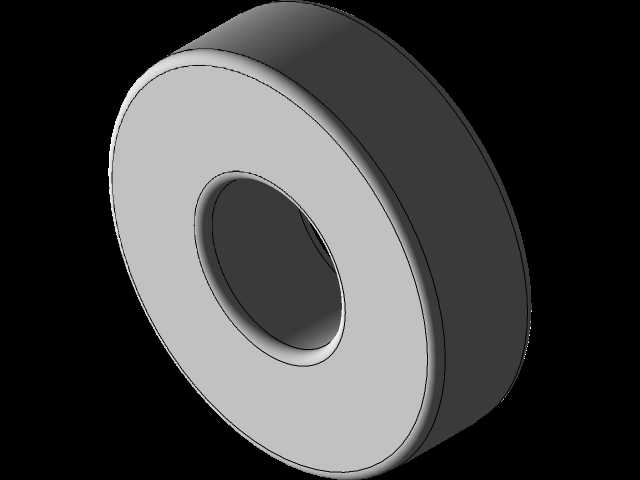

　　将齿轮啮合产生的径向载荷均匀分散到整个箱体壁面，避免轴承座位置在大扭矩冲击下出现开裂问题。输入轴、输出轴的轴承均采用密封式深沟球轴承，适配野外赛事的多尘环境，减少日常维护的频次，轴承外侧设计有防尘挡圈，阻挡泥沙进入轴承内部。箱体下部设计有一体化的油底壳结构，储油腔高度刚好浸没最低位齿轮的齿根位置，采用飞溅润滑方式满足所有齿轮、轴承的润滑需求，无需额外设置机油泵，简化结构的同时降低故障概率，油底壳最低位置设计有磁性放油螺塞，可吸附齿轮磨合产生的金属碎屑，避免碎屑进入啮合齿面造成齿面拉伤。从安装边界来看，箱体上部的安装凸台预留了三个螺栓安装孔，孔位间距完全匹配对应车架的安装吊耳尺寸，安装面设计有橡胶减震垫的安装槽，

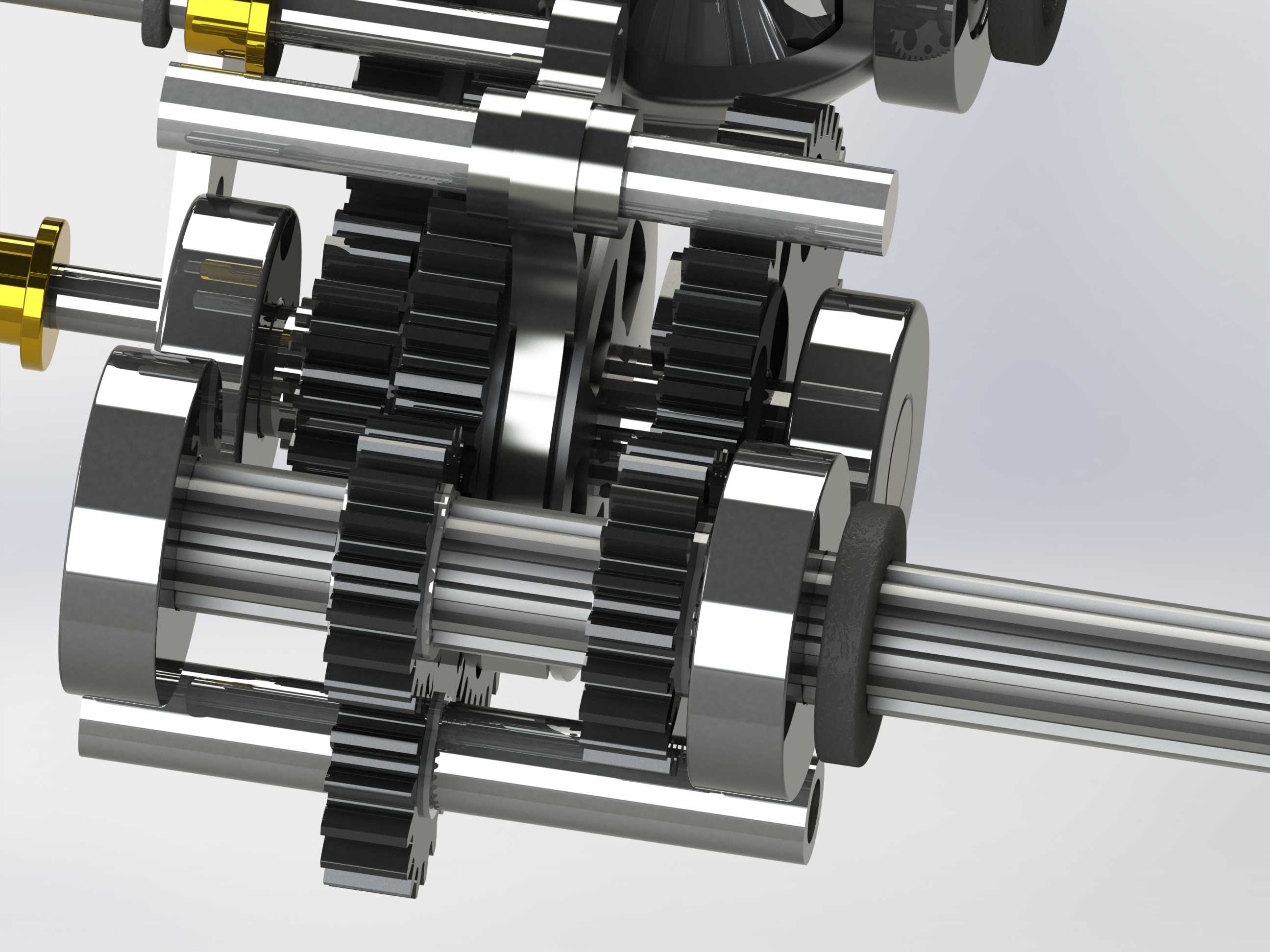

　　可通过橡胶垫隔绝动力单元传递到车架的振动，降低驾驶舱的振动幅度。两侧输出轴的伸出长度经过严格校核，刚好匹配轮边传动轴的伸缩量范围，在悬架全行程跳动过程中，传动轴的伸缩滑键始终处于有效配合长度内，不会出现脱开或者顶死的问题。箱体侧部的透气阀布置在最高位置，避免车辆倾斜行驶时机油从透气阀溢出，透气阀采用防水防尘结构，可在涉水工况下阻挡泥水进入箱体内部。设计过程中针对齿轮参数做了多轮匹配，结合动力单元的输出扭矩特性、无级变速单元的变速比范围，确定各级齿轮的模数、齿数、螺旋角参数，保证常用车速下发动机处于最佳动力输出区间，齿轮材料选用20CrMnTi，经渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够韧性，

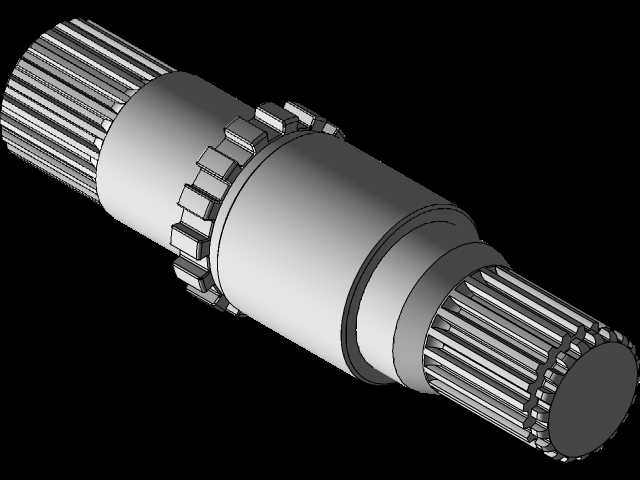

　　可承受越野路面频繁的扭矩冲击。齿轮加工过程中严格控制齿向误差与齿形误差，保证啮合重合度，降低传动过程中的冲击噪音。所有轴类零件均采用阶梯轴结构，轴肩位置设计有卸载槽，降低应力集中系数，避免大扭矩下轴肩位置出现断裂。装配过程中，各级齿轮的侧隙控制在0.1-0.2mm范围内，既保证热态下齿轮不会出现卡滞，又避免侧隙过大导致的正反转冲击。手动锁止机构的啮合套采用渐开线花键结构，挂挡时可顺利啮合，不会出现打齿问题，啮合套的定位钢珠弹簧力经过调校，保证行驶过程中不会出现自动脱挡的问题。从实际使用场景来看，这类齿轮箱不需要复杂的电控系统辅助，完全依靠机械结构实现所有传动功能，可靠性高，维护简单，非常适合野外赛事的恶劣使用环境，即使在没有专业维修设备的场地，也可完成常规的检查与保养工作。箱体的外形设计充分考虑了离地间隙需求，下部轮廓做了圆弧过渡处理，避免车辆通过凸起路面时箱体底部被石块磕碰，箱体壁厚根据受力分析结果做了差异化设计，受力大的轴承座位置壁厚适当增加，非受力区域适当减薄，在保证整体强度的前提下控制整体重量，降低整车簧下质量关联部件的重量，提升悬架的响应速度。
