80毫米规格轴流散热风扇结构设计

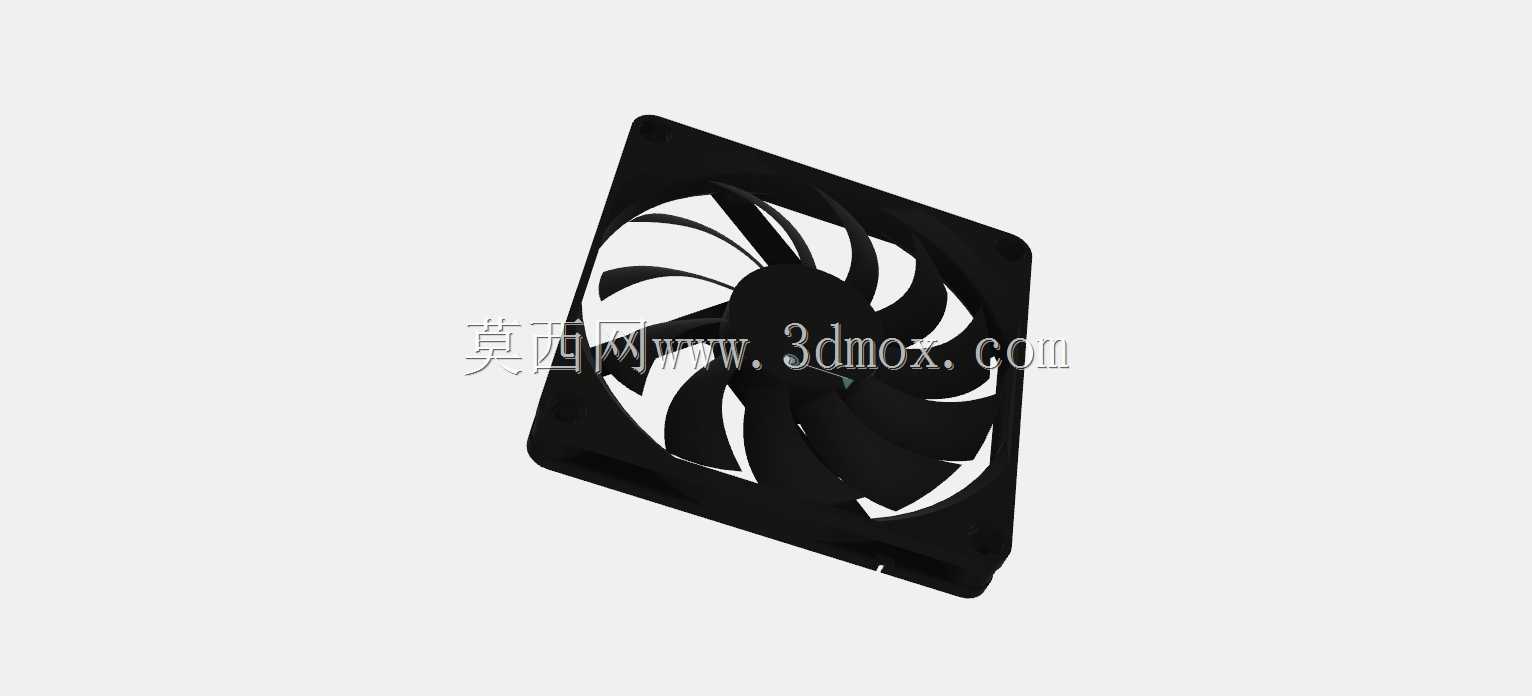

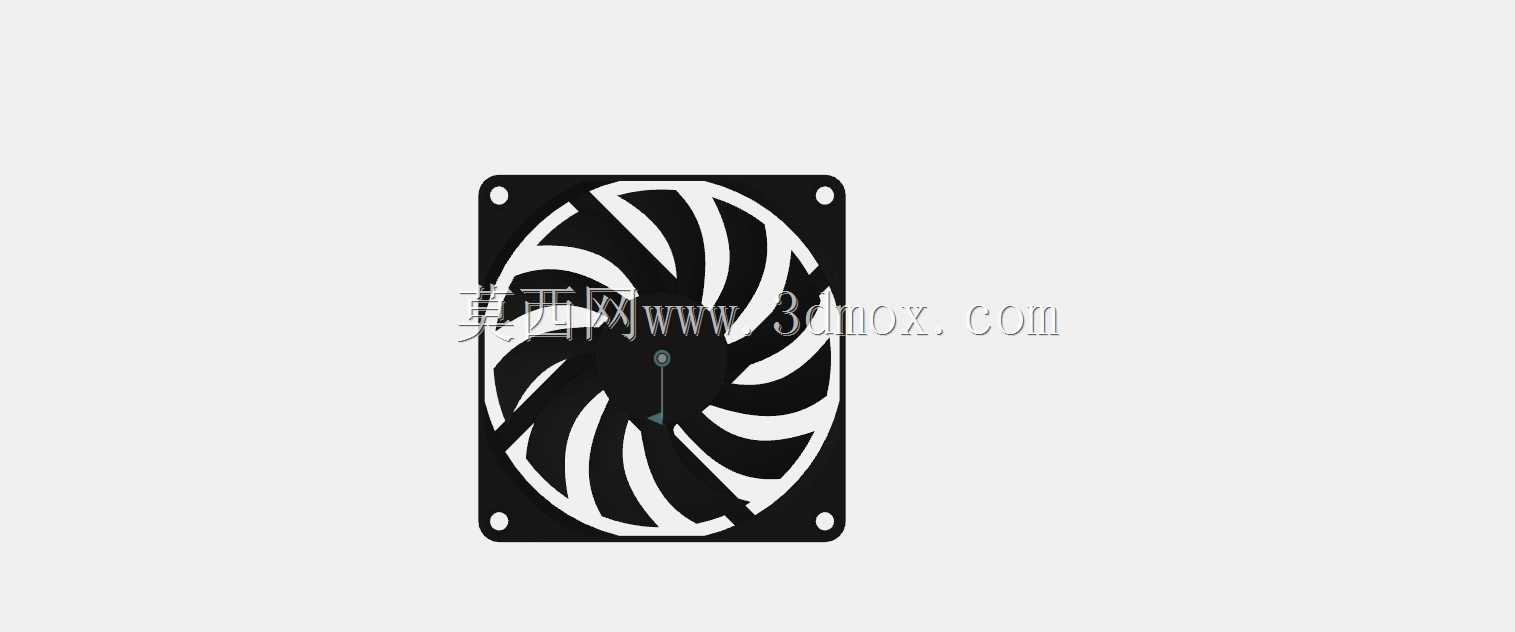

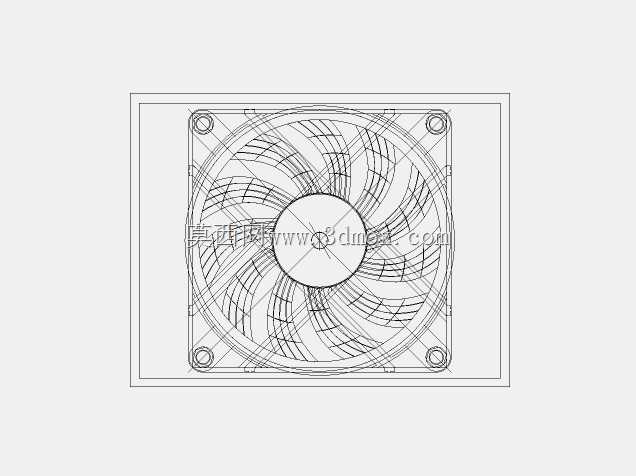

这款80毫米规格的轴流散热部件，是电子设备热管理系统里最常见的风冷执行元件，日常在台式机机箱、工控机柜体、小型服务器、开关电源舱、LED驱动电源模块、嵌入式工控设备的散热场景中都能见到它的身影，核心作用是通过定向气流带走元器件工作产生的积热，避免芯片、功率器件因结温过高触发降频、寿命衰减甚至热击穿故障。从结构设计逻辑来看，整体采用正方形外框搭配中心轮毂的轴流布局，外框四个角预留了标准安装孔位，安装孔的中心距严格匹配80mm风扇的通用安装规范，安装时可通过自攻螺丝或者减震胶钉固定在设备的通风面板或者散热鳍片支架上，外框厚度适配常规机箱的安装间隙，不会出现突出面板或者与内部板卡干涉的问题。扇叶部分采用多叶片大扭角设计，叶片的型线从轮毂根部到外沿做了连续的扭角变化，根部扭角偏大保证气流的初始推送压力，外沿扭角收窄降低叶尖涡流损耗，这种变扭角设计能在相同转速下平衡风量与风压参数，既可以在开放环境下输送足够的通风量，也能在带有防尘网、散热鳍片的风阻场景下保持稳定的气流输出，不会因为风阻提升出现风量骤降的问题。中心轮毂位置预留了电机安装腔体，可适配常规的直流无刷外转子电机，电机的走线槽隐藏在轮毂与外框的连接筋内部，避免走线突出干扰气流流动，外框的进风侧做了小尺寸的导流倒角，引导进风气流平顺进入扇叶做功区域，降低进风侧的紊流噪音。在实际选型适配时，这类80mm规格的风扇属于通用标准件，安装边界兼容性极强，不需要额外定制安装支架即可适配绝大多数标准1U/2U工控设备、台式机机箱的后置/侧置通风位，设计时也充分考虑了日常使用的防护需求，外框与扇叶的间隙控制在安全范围内，不会出现线缆卷入扇叶的风险，同时扇叶的动平衡校准基准符合常规散热部件的精度要求，运转时的振动量控制在较低水平，不会带动设备壳体产生共振异响。从建模细节来看，整个结构完整还原了扇叶的型面曲率、外框的安装孔位、轮毂的电机配合尺寸，可直接用于散热系统的装配干涉校验、风路仿真的基础模型参考，也能作为非标散热部件改型设计的基础模板，比如调整扇叶数量、修改外框厚度适配特殊安装场景时，都能在这个基础结构上快速调整参数完成迭代。
