适配Ender3的线轴支撑带轴承结构件

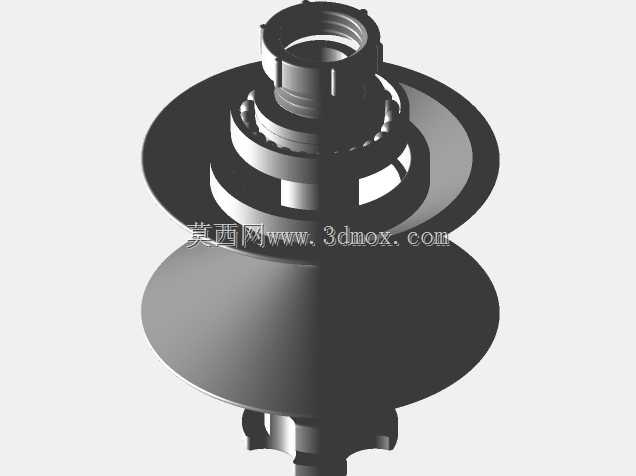

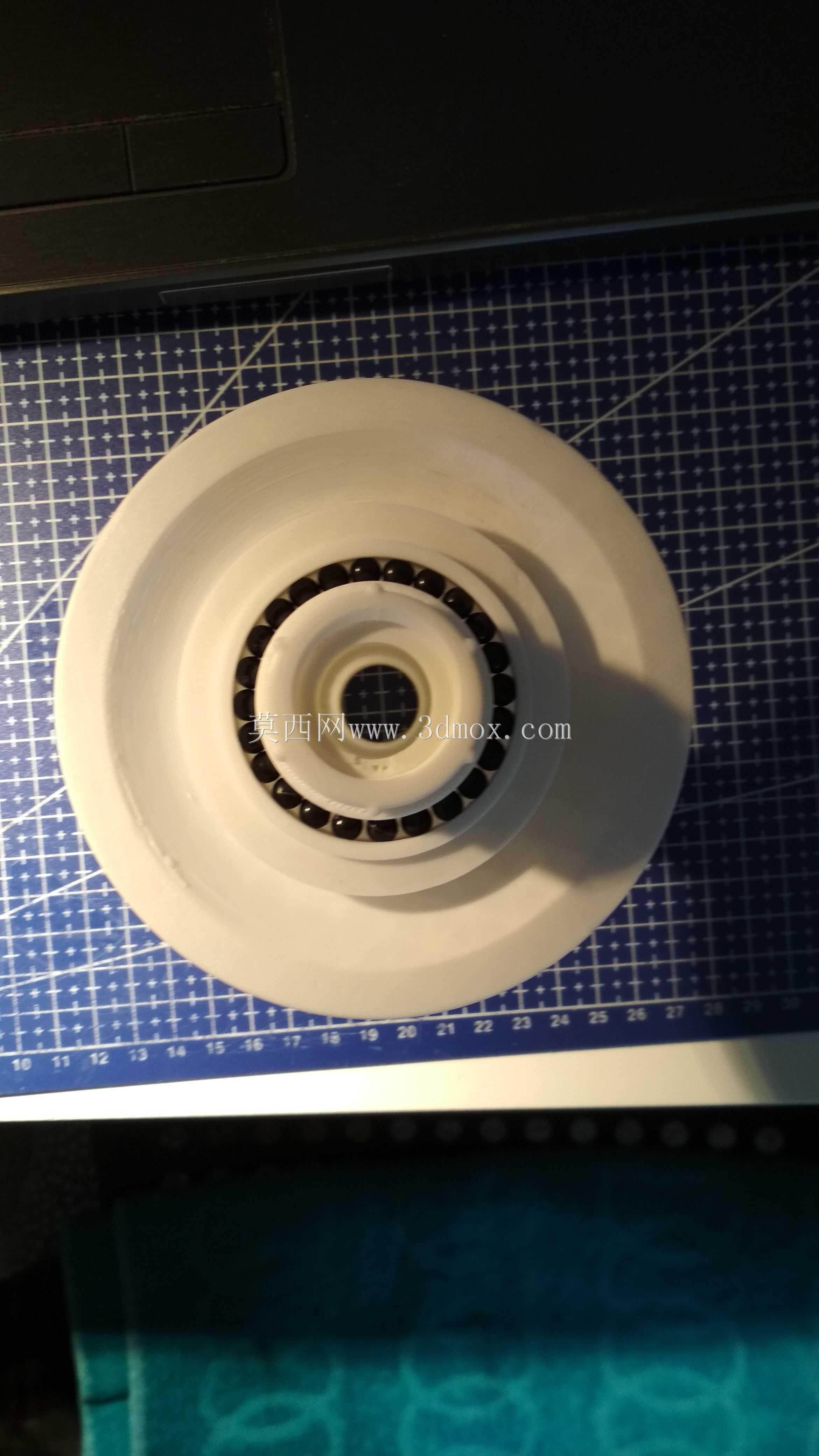

　　在桌面级FDM3D打印作业场景中，耗材线轴的放料顺畅度直接影响打印过程的稳定性，传统线轴支架多采用固定轴套配合间隙配合的结构，长时间使用后容易因耗材拉扯产生的偏载出现卡滞、线轴跳动问题，轻则导致送料阻力波动引发打印层厚不均，重则造成耗材拉断、打印中途断料报废。这款适配Creality Ender3机型的线轴支撑结构，核心设计围绕降低放料转动阻力、保证线轴始终处于送料路径中心位置展开，从根源上解决常规支架的偏磨、卡滞痛点。结构整体采用同轴分层设计，下部为大直径圆盘形支撑底座，上部嵌套集成标准滚动轴承组件，轴承内圈与带螺纹的中心轴过盈配合，外圈与线轴安装位过渡配合，线轴装载后可随耗材拉扯实现低阻力自由转动，

　　完全避免轴套滑动摩擦带来的阻力波动。设计过程中针对Ender3机型的原有安装位做了边界适配，中心轴的螺纹段尺寸匹配原厂支架的安装锁紧结构，下部支撑盘的外径覆盖常规1kg装PLA、ABS耗材线轴的内孔尺寸范围，安装时无需对机身原有结构做打孔、切割等二次修改，可直接替换原厂线轴支架完成装配。上部的限位凸台结构可限制线轴的轴向窜动，避免打印过程中设备运行振动导致线轴偏移脱落，轴承选用标准深沟球轴承规格，具备足够的径向承载能力，可适配最大1kg重量的耗材线轴长时间连续转动使用，转动过程无明显旷量，线轴始终保持与送料挤出机构的对中位置，减少耗材进入挤出机前的弯折角度，降低送料齿轮的负载波动。结构的各连接部位均做了圆角过渡处理，

　　避免尖锐棱角刮擦耗材表面造成耗材碎屑残留，下部支撑盘的盘面做了平面度优化，与线轴端面接触时不会产生额外的摩擦阻力，整体装配完成后，线轴转动阻力仅为常规固定轴支架的五分之一左右，即使是低速打印柔性耗材时，也不会因放料阻力过大导致耗材拉伸变形，有效提升打印成品的尺寸精度与表面质量。
