锥台型桌面全频扬声器结构设计

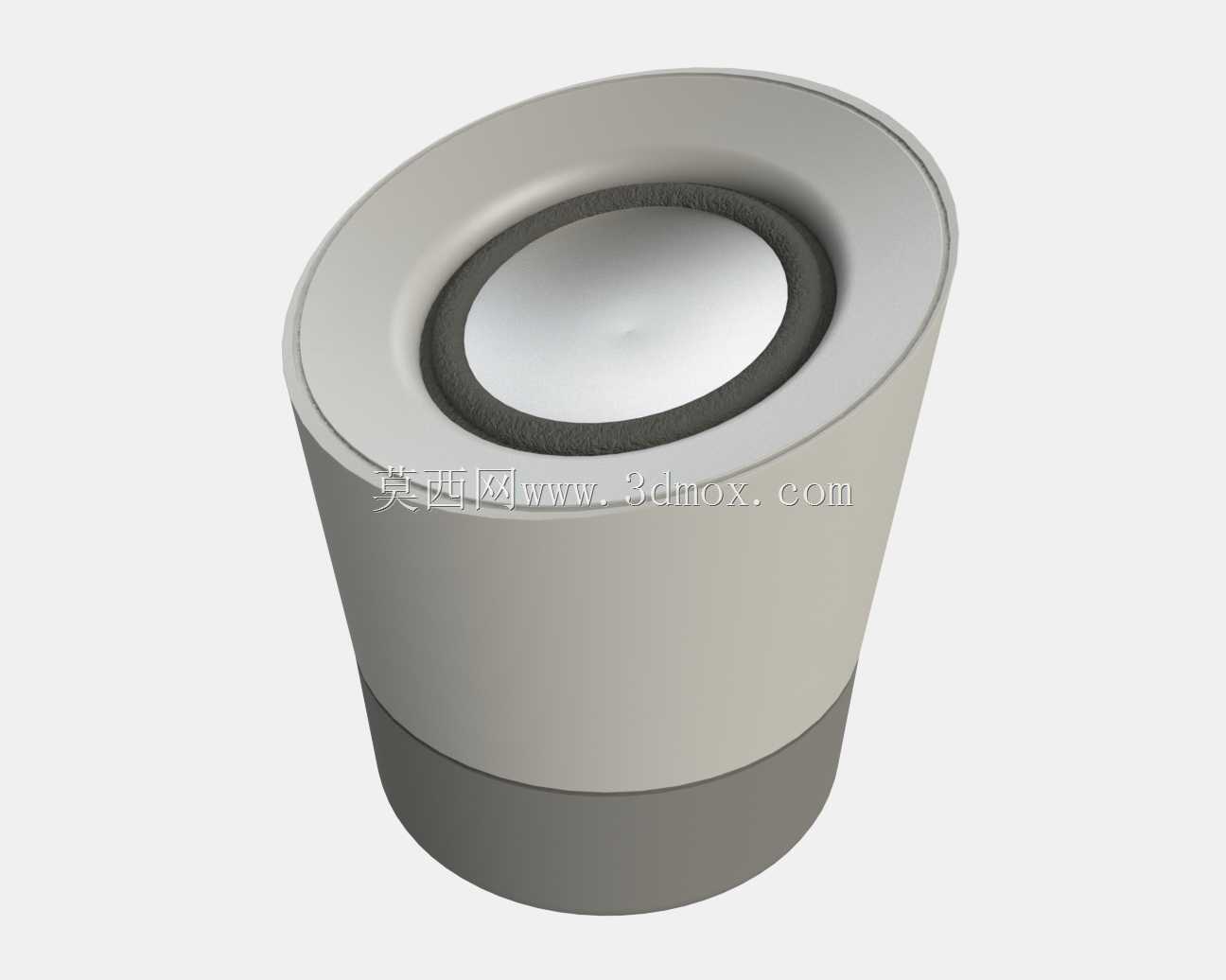

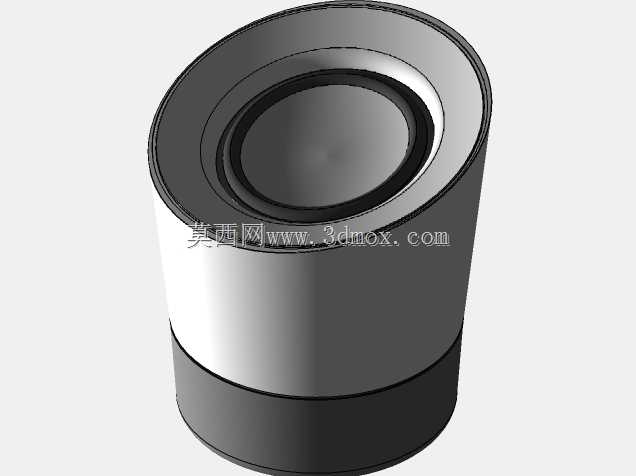

这款锥台造型的桌面发声装置，在结构设计阶段优先考虑了近场聆听场景的声学指向性需求，整体采用上宽下窄的截顶圆锥壳体结构，底部设置直径更小的配重基座，放置在桌面时可借助下窄上宽的形态减少桌面声反射造成的中频浑浊问题，同时降低整机重心，避免日常触碰出现倾倒。从结构分层来看，壳体上部预留的环形安装槽用于固定发声单元的悬边与压圈，单元中心的球顶振膜正对上方扩散方向，悬边采用软质阻尼材料包裹，可在大振幅振动时减少盆分裂失真，环形的悬边安装位做了0.8mm的下沉台阶，压圈装配后可与壳体上表面保持齐平，无突出结构避免日常积灰。下部的基座部分采用密度更高的改性ABS材质，与上部壳体通过卡扣加一圈环形密封胶条连接，既可以隔绝内部腔体的声泄漏，也能通过不同密度材质的搭配减少壳体谐振带来的音染。内部腔体为连续的锥台形空腔，没有多余的加强筋突兀结构，可避免内部驻波的产生，腔体壁厚度均匀控制在2.2mm，既保证壳体的结构强度，按压不会出现形变异响，也不会因为壁厚过大造成不必要的材料浪费。安装边界方面，底部基座的直径为65mm，整机高度为72mm，上部最大直径为90mm，放置在桌面时仅占用极小的台面空间，底部预留了3个均匀分布的硅胶脚垫安装位，脚垫高度1.5mm，可将整机抬离桌面，既避免桌面振动传递到壳体引发共振，也能让底部预留的走线槽顺利通过音频线与供电线，不会出现整机放置倾斜的问题。在实际应用场景中，这类小型桌面发声装置多用于办公工位近场音频播放、小型会议桌面扩声、家用桌面影音配套，结构设计时没有设置多余的外露按键，所有接线接口都布置在基座侧后方的隐藏区域，保持外观整体性的同时，也避免日常操作误触接口。发声单元的固定结构采用了三点式定位柱加环形压圈的组合，定位柱可保证单元安装时的同轴度，避免振膜偏心造成的擦圈问题，压圈通过三颗M2的自攻螺丝固定在壳体上，拆卸维护时仅需拧下三颗螺丝即可取出单元，后期更换振膜或者检修内部接线都十分便捷。壳体的表面处理采用细磨砂晒纹，没有高亮反光面，在办公环境下不会产生屏幕反光干扰，不同灰度的上下壳体分色设计，也能适配多数桌面的办公设备配色风格，不会显得突兀。
