PLG30微型驱动电机结构三维设计

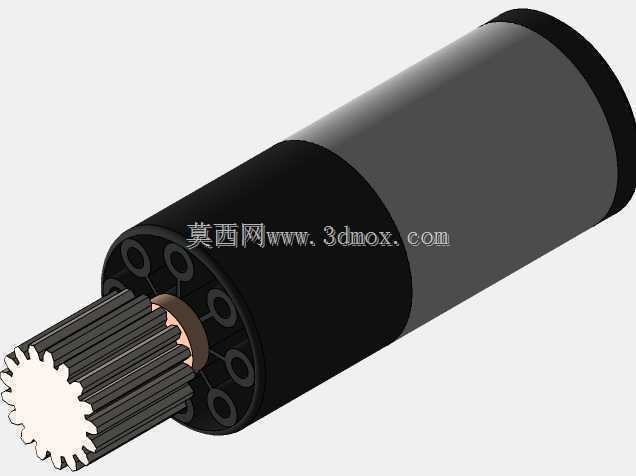

　　在小型自动化传动单元、桌面级精密执行机构、便携动力设备的选型适配环节，这类小规格驱动电机的结构合理性直接决定整套机构的运行稳定性与装配适配性。从实际工程落地的角度看，该款电机的输出端采用齿形轴结构设计，区别于常规光轴或单键槽输出形式，齿形啮合的传动方式能够在极小的轴径尺寸下传递更大扭矩，同时避免长期正反转切换工况下出现的键槽旷量、轴面打滑问题，尤其适配需要频繁启停、精准对位的小型传动场景，比如小型输送辊驱动、精密阀门执行、桌面设备进给机构等对安装空间有严格限制的工位。

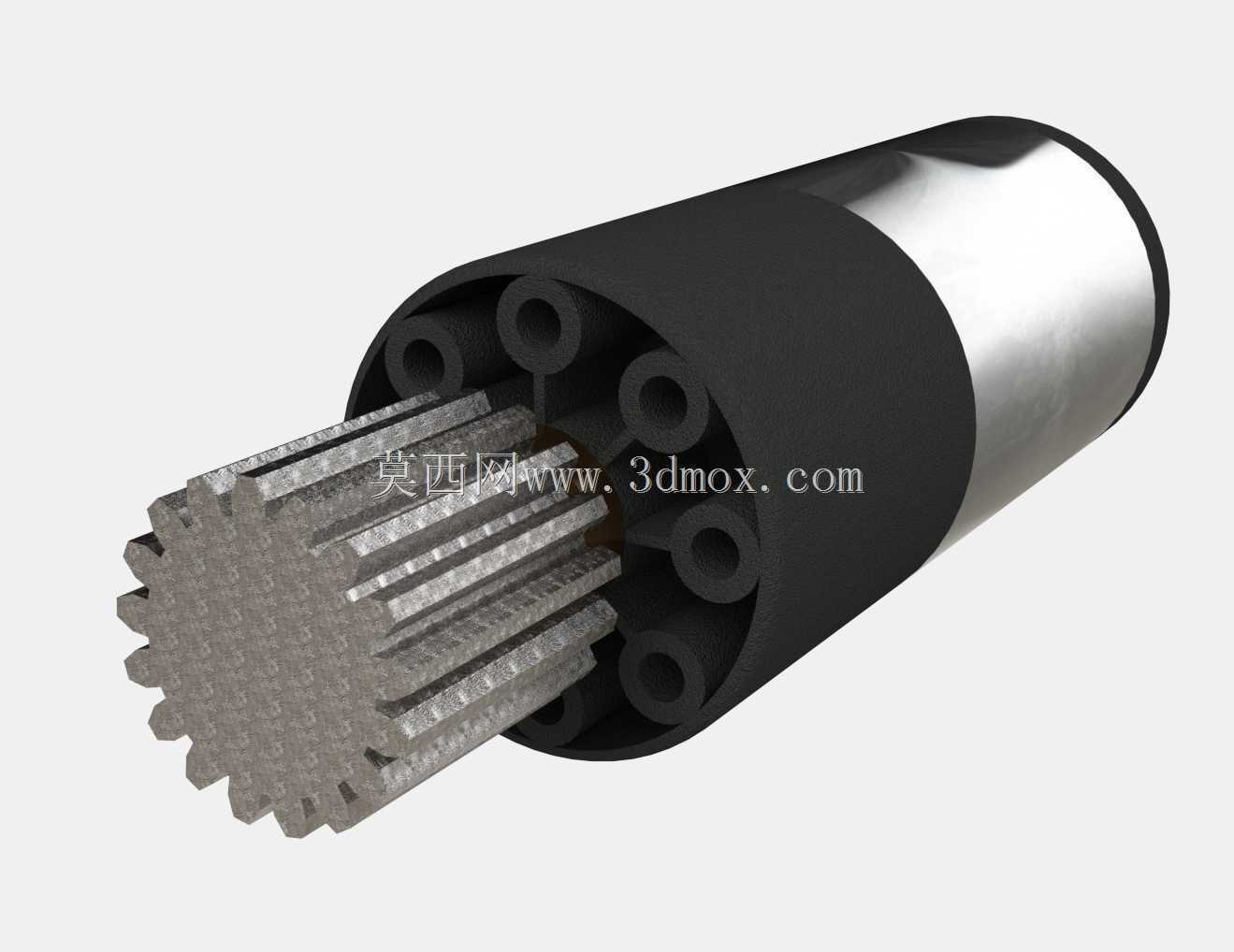

　　从结构设计思路来看，该电机的壳体采用分段式结构，前段黑色包覆层为绝缘隔热材质，既能够隔绝电机运行时绕组产生的热量向安装接触面传导，避免热量影响周边精密传感元件的测量精度，同时也能在设备出现漏电故障时起到基础绝缘防护作用，降低带电部件触碰安装机架的风险；后段金属壳体承担主要的结构支撑与散热功能，金属壳体的圆柱面可以直接与安装座的孔位配合，通过顶丝或者抱箍的方式完成固定，不需要额外设计复杂的安装法兰，能够大幅压缩安装所需的径向空间。输出端的多腔体结构设计，是在端盖位置集成了线缆过孔与安装定位槽，动力线与信号线可以从端盖的预留孔位直接引出，不需要在壳体侧面额外开孔，既保证了壳体整体的结构强度，也能让布线方向与电机轴向保持一致，适配狭窄安装空间内的走线需求，避免线缆弯折过度导致的线芯断裂问题。

　　在安装边界的设计考量上，该电机的整体外形为规则圆柱结构，没有突出的接线盒或者安装耳，最大外径尺寸控制在适配30mm安装孔位的区间内，轴向总长度可以根据不同的功率需求做模块化调整，选型时不需要重新设计安装座的适配结构，只需要根据负载扭矩需求匹配对应长度的绕组段即可。输出齿轴的齿形参数采用通用小模数渐开线花键标准，配套的传动齿轮或者联轴器可以直接选用标准件，不需要单独定制加工，能够有效降低整套机构的加工成本与装配周期。端盖位置的定位止口与安装孔位采用同轴度公差控制在0.02mm以内的设计精度，能够保证电机输出轴与负载传动轴的对中精度，减少高速运转时的径向跳动量，降低轴承的额外负载，延长电机的整体使用寿命。

　　从实际使用的功能特性来看，该电机的绕组与输出轴之间采用密封轴承隔离，能够适应多粉尘、少量切削液飞溅的车间工况，避免粉尘进入绕组间隙导致的绝缘下降问题，也能防止润滑脂流失造成的轴承干磨故障。在结构建模过程中，需要重点关注齿形轴的齿形参数与端盖过孔的位置公差，齿形的建模精度直接影响后续装配时的啮合间隙，间隙过大会导致传动噪音增大、传动精度下降，间隙过小则会出现装配卡滞、运转阻力过大的问题；端盖的线缆过孔需要做圆角倒边处理，避免尖锐边角割破线缆绝缘层，同时预留密封胶圈的安装槽位，满足基础的防护等级要求。另外，壳体分段位置的配合面需要设计止口结构，保证前后段壳体的同轴度，同时在配合位置预留密封胶涂覆空间，避免潮气从配合缝隙进入电机内部。这类小规格电机在三维建模时，还需要提前预留散热风道的间隙，当电机安装在封闭腔体内时，要保证金属壳体表面有足够的散热空间，避免长期满负载运行时出现过热退磁、绕组烧毁的问题，建模时可以根据实际安装场景在壳体周边预留不小于3mm的空气流通间隙，或者在安装座位置设计导热接触面，将电机运行产生的热量传导到设备机架上辅助散热。
