8P8C屏蔽型RJ45网络连接插座结构

该屏蔽型8P8C连接模块插孔是工业通讯链路中常用的物理层接插部件，主要承担以太网信号的端接与转接作用，常见于PLC控制柜、工业交换机、伺服驱动设备、现场IO模块以及嵌入式工控主板的对外通讯端口。带屏蔽结构的设计可在强电磁干扰的车间环境下降低信号串扰与外界辐射影响，保障百兆乃至千兆以太网数据传输的稳定性，相比非屏蔽接口更适用于变频器周边、焊机作业区、大功率设备排布密集的工业现场。

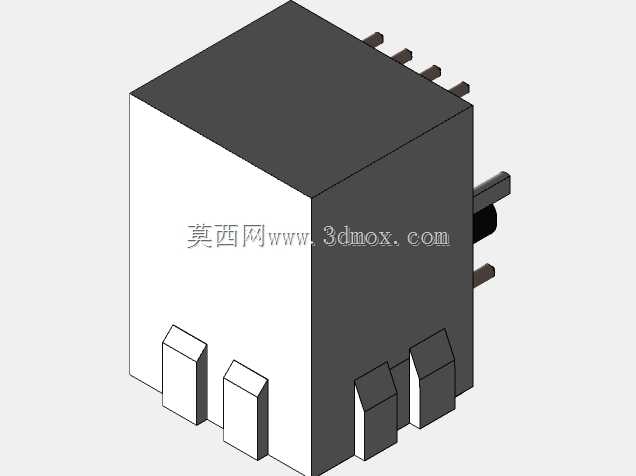

从结构设计角度看，该模块采用立方体塑壳主体，金属屏蔽罩包覆核心塑胶腔体，引脚从本体后侧与底部伸出，兼顾直插焊接与板端定位需求。前端插孔内部集成8根接触端子，端子排布严格遵循8P8C线序定义，弹片接触区做了预压弧度设计，水晶头插入时可形成稳定正向接触力，多次插拔后仍能保持接触电阻在可靠范围内。屏蔽壳体两侧预留接地弹片，装配后可与设备机壳或PCB接地焊盘贴合，将外部干扰直接导入接地回路，避免屏蔽层悬空带来的辐射泄露问题。

设计过程中需要重点控制插孔开口与内部端子的相对位置，开口尺寸需匹配标准RJ45水晶头插入公差，过紧会导致插拔卡滞，过松则容易出现接触偏移、水晶头晃动脱落。本体后侧的引脚间距按板载焊接规范排布，焊盘宽度与引脚伸出长度适配波峰焊或回流焊工艺，相邻引脚之间保留足够绝缘间隙，避免焊接连锡。底部的定位柱与PCB定位孔配合，可在焊接前预固定模块，防止过炉时本体偏移。

安装边界方面，该模块属于板载立式安装器件，布局时需在前端预留水晶头插拔操作空间，后侧预留引脚焊接与走线空间，本体高度方向需与机箱面板开孔对齐，面板开孔尺寸需避开屏蔽罩圆角与卡扣位置。若用于导轨式工业设备，还需校核模块与外壳内壁、相邻元器件的安全间隙，保证屏蔽壳不与周边高压器件发生爬电距离不足的问题。三维建模时需完整还原端子倒角、屏蔽壳卡扣、塑壳加强筋等细节，这些结构直接影响后续模具开模与装配干涉检查，也能为设备整机的端口布局校核提供准确的数模依据。
