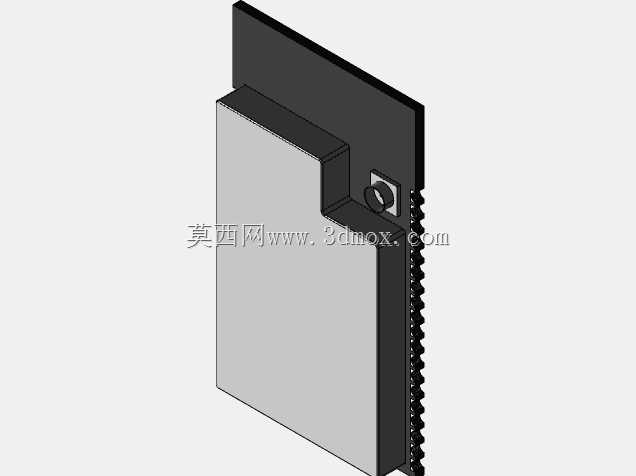

ESP32 Wroover I开发板结构三维建模

在物联网终端硬件开发、嵌入式原型验证的实际工作场景中，核心主控模块的三维结构建模是整机结构设计环节中不可跳过的前置步骤，直接决定了后续外壳适配、接口对位、内部堆叠的合理性。这款ESP32 Wroover I模块的结构建模，完全围绕实际硬件装配需求展开，建模过程中优先还原了模块的真实安装边界：板载排针的引脚间距严格遵循通用2.54mm排针标准，排针伸出板边的长度、引脚直径都按照量产实物的公差范围做了还原，方便结构工程师在做整机布局时直接预留排针避让空间，避免后续打样出现排针与外壳筋位干涉的问题。模块本体的分层结构也做了精准还原，包括底部PCB基板的厚度、板载金属屏蔽罩的凸起高度、侧边PSRAM存储芯片的占位尺寸，甚至板端IPEX天线座的安装高度与接口朝向都做了1:1复刻，方便做整机天线布局时提前预留射频走线的避让空间，不会出现结构件遮挡天线信号的问题。从实际应用场景来看，这类WiFi+蓝牙双模主控模块常被用在智能家居控制终端、工业数据采集节点、小型物联网传感设备中，很多结构工程师在做整机设计时，往往容易忽略模块侧边排针的焊接公差、屏蔽罩的高度余量，导致后续开模后出现装配顶壳的问题，这个建模过程中特意在屏蔽罩与板边的衔接处做了圆角过渡还原，同时标注了模块最大外形轮廓的包络尺寸，方便设计人员在做内部堆叠时直接参考包络线预留安全间隙。模块背部的贴装区域也做了结构还原，包括板载复位按键的凸起高度、固定孔的位置与孔径，方便设计人员在做载板设计时直接匹配固定柱的位置，不需要反复对照实物 datasheet 核对安装孔位。建模时没有做多余的外观美化，所有结构特征都服务于实际装配需求：比如排针的每一个引脚都做了独立的实体特征，方便后续做干涉检查时能精准识别单个引脚与周边结构的间隙；屏蔽罩的侧边卡扣结构也做了还原，方便做维修拆解场景的结构模拟，提前预留屏蔽罩拆卸的操作空间。对于做嵌入式硬件开发的结构设计人员来说，这类核心模块的精准三维模型能大幅减少前期核对尺寸的工作量，不需要反复拿实物测量就能完成整机的初步堆叠设计，尤其是在做小型化便携物联网设备时，每一毫米的内部空间都需要精准利用，模块的准确外形尺寸能帮助设计人员优化内部元器件布局，在保证结构强度的前提下尽可能压缩整机体积，同时避免出现接口错位、装配干涉这类低级错误，缩短产品从原型到量产的开发周期。
