ESP32-WROOM无线通信模组三维结构

在物联网终端设备的结构开发流程中，无线通信模组的三维建模精度直接决定了整机PCB布局、外壳结构适配的合理性，ESP32-WROOM作为当前应用覆盖面极广的Wi-Fi+蓝牙双模通信模组，其三维结构还原需要兼顾电气安装边界与结构干涉校验的双重需求。从实际工程应用场景来看，这类模组广泛嵌入智能家居控制节点、工业数据采集终端、小型智能穿戴设备、共享设备控制板等产品中，承担设备端与网关、云端的双向数据传输功能，同时支持蓝牙近场配网、设备直连的交互需求，是多数低功耗物联网终端的核心通信部件。

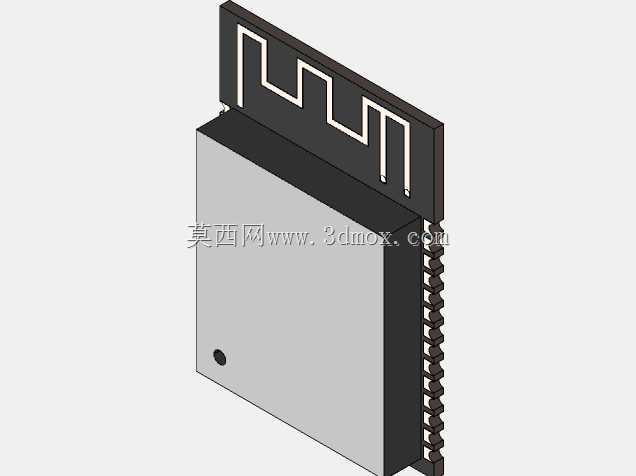

建模过程中首先需要还原模组的分层结构特征：模组上层为PCB材质的天线区域，板载倒F型PCB天线的走线轮廓需要严格匹配实物外形，天线区域的净空边界是结构设计的核心校验点——多数终端产品出现射频性能不达标的问题，都源于结构设计时金属外壳、屏蔽罩距离天线净空区过近，因此三维模型中明确标注天线区域的禁布范围，能帮助结构工程师在整机布局阶段提前规避射频干扰风险。模组主体为金属屏蔽罩封装结构，屏蔽罩的边角弧度、表面定位凹点都按照实物尺寸还原，屏蔽罩侧面的半蚀刻引脚共形结构需要精准对应引脚间距，这类贴片式模组采用SMT回流焊工艺装配，引脚的共面度、焊盘位置的尺寸精度直接影响生产良率，模型中引脚的伸出长度、宽度以及相邻引脚的间距都严格遵循器件手册的安装公差要求，确保PCB封装导入时无需额外调整尺寸。

从安装边界来看，模组的整体厚度、长宽尺寸都按照实物标称值还原，模型预留了模组下方PCB走线的层叠空间，同时考虑到生产过程中焊锡厚度带来的整体高度抬升，在结构干涉校验时可直接调用模型进行装配模拟，避免出现外壳与模组顶部屏蔽罩摩擦、天线区域被结构件遮挡的问题。不同于通用接插件类模型，这类通信模组的三维结构需要同时兼顾结构装配与电气性能校验的双重作用，建模时特意区分了天线区域与屏蔽罩区域的材质属性，方便后续做整机电磁兼容仿真时直接赋予对应材质参数，减少重复建模的工作量。在实际选型阶段，结构工程师可直接将该模型导入整机装配文件，快速验证模组与周边电池、接口、按键等部件的位置关系，提前调整PCB布局，避免开模后才发现结构干涉、射频性能受影响的问题，大幅缩短产品从方案设计到试产的周期。
