带弹簧导向组件的棘轮齿轮冲压模具

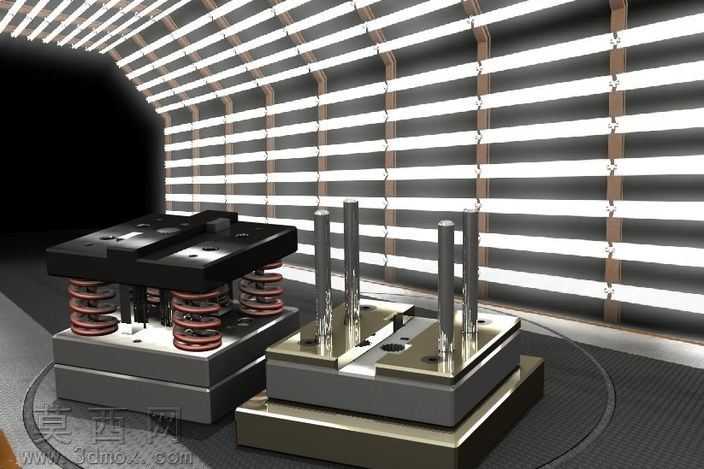

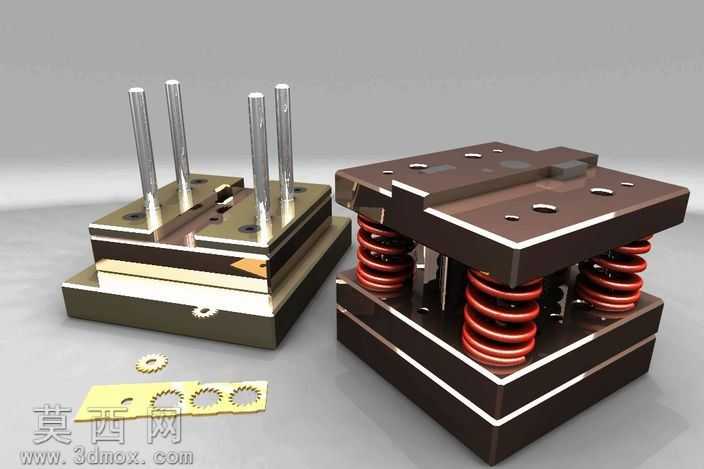

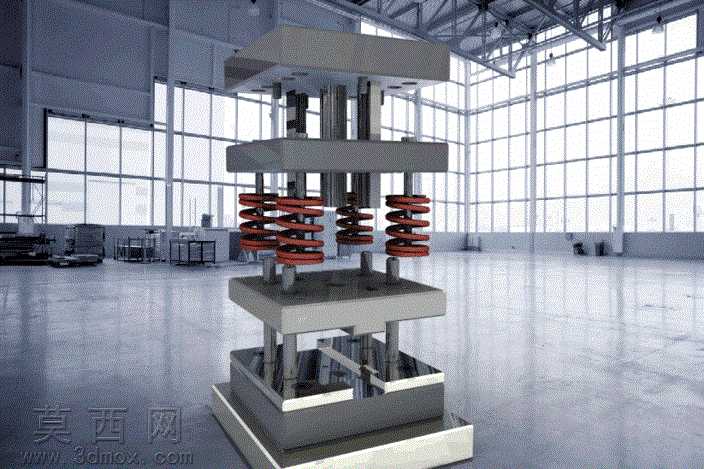

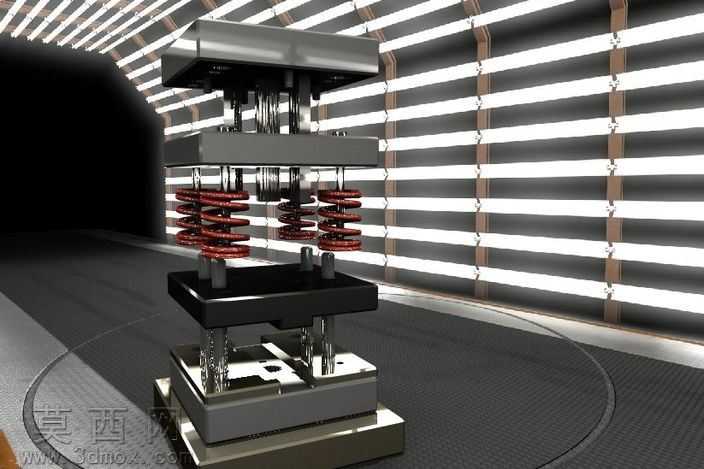

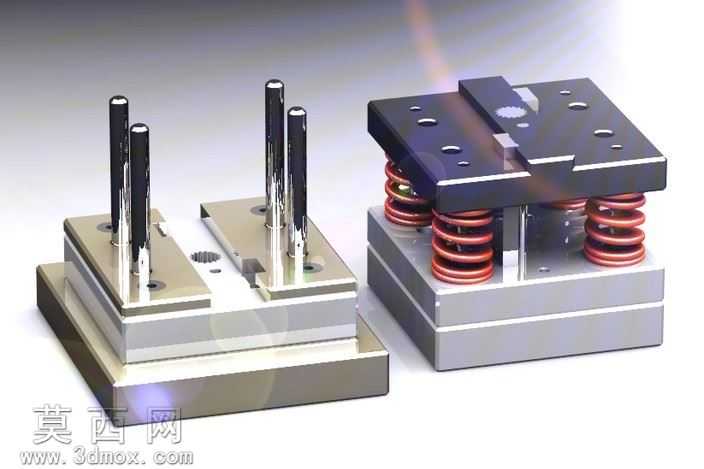

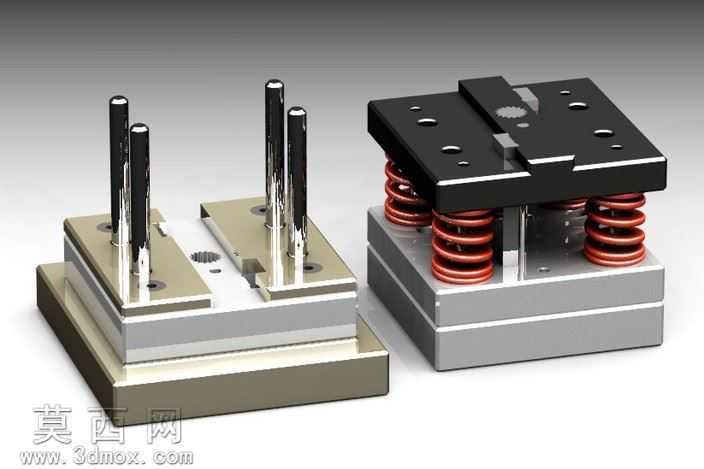

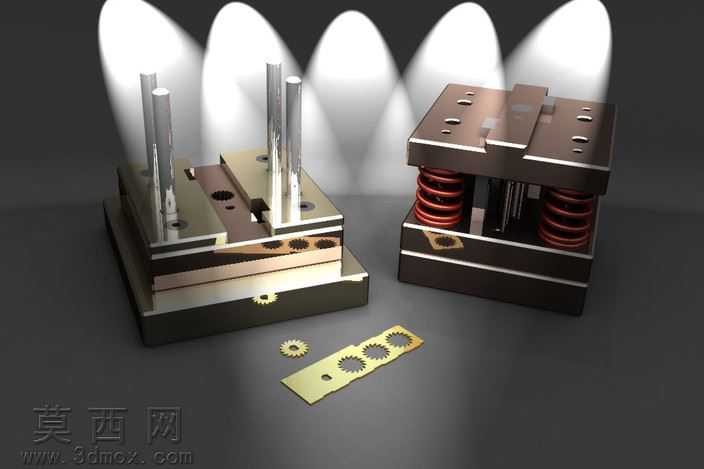

本作品为棘轮齿轮成型用冲压模具三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循冲压模具设计规范，对各零部件的配合公差、装配关系进行了精准还原。模型整体采用多层板叠装结构，从上至下依次设置上模座、上垫板、凸模固定板、卸料板、凹模固定板、下模座，各板件之间通过精密导柱导套实现垂直导向，导柱与导套的配合间隙控制在微米级，保证模具开合过程中无偏斜、卡滞问题。模型中的复位弹簧采用等节距圆柱螺旋压缩弹簧建模，弹簧参数依据冲压卸料力计算结果设定，均匀分布在卸料板与上模座之间，冲压完成后可带动卸料板平稳复位，避免工件卡滞在凸模上。凸模与凹模的刃口部分按照棘轮齿轮的齿形轮廓做了精确切削建模，齿形参数符合机械传动棘轮的设计标准，可保证冲压成型的棘轮齿轮齿形精度满足传动啮合要求。渲染阶段采用工业厂房写实环境作为背景，为金属板件赋予磨砂钢材材质，为弹簧赋予弹簧钢氧化处理后的红棕色调材质，为导柱导套赋予抛光镀铬的高反光金属材质，通过光影调整清晰展现模具各层结构的装配关系与零件细节。设计过程中重点考虑了模具的拆装便利性与维护性，各板件的连接螺钉位置、销钉定位位置均做了合理排布，既保证模具整体刚性，又方便后期刃口磨损后的修模与零件更换，同时卸料板的行程设置与弹簧压缩量经过匹配计算，既满足卸料行程要求，又避免弹簧过载失效。
