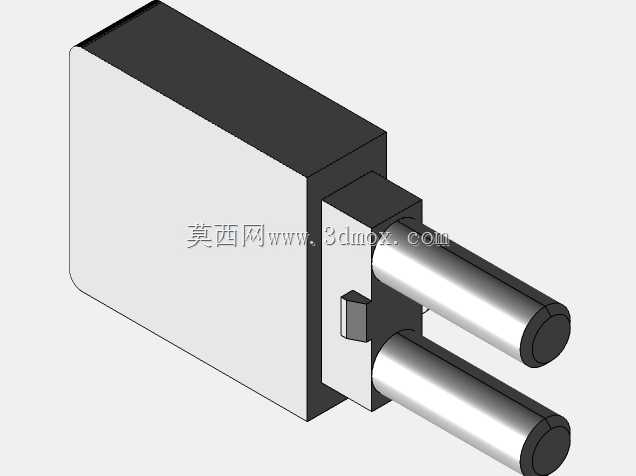

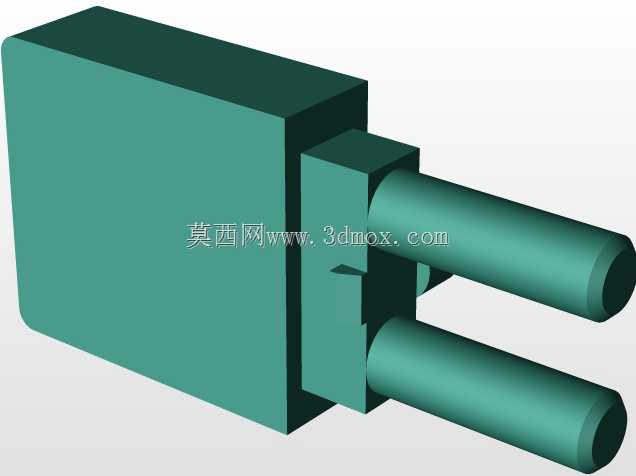

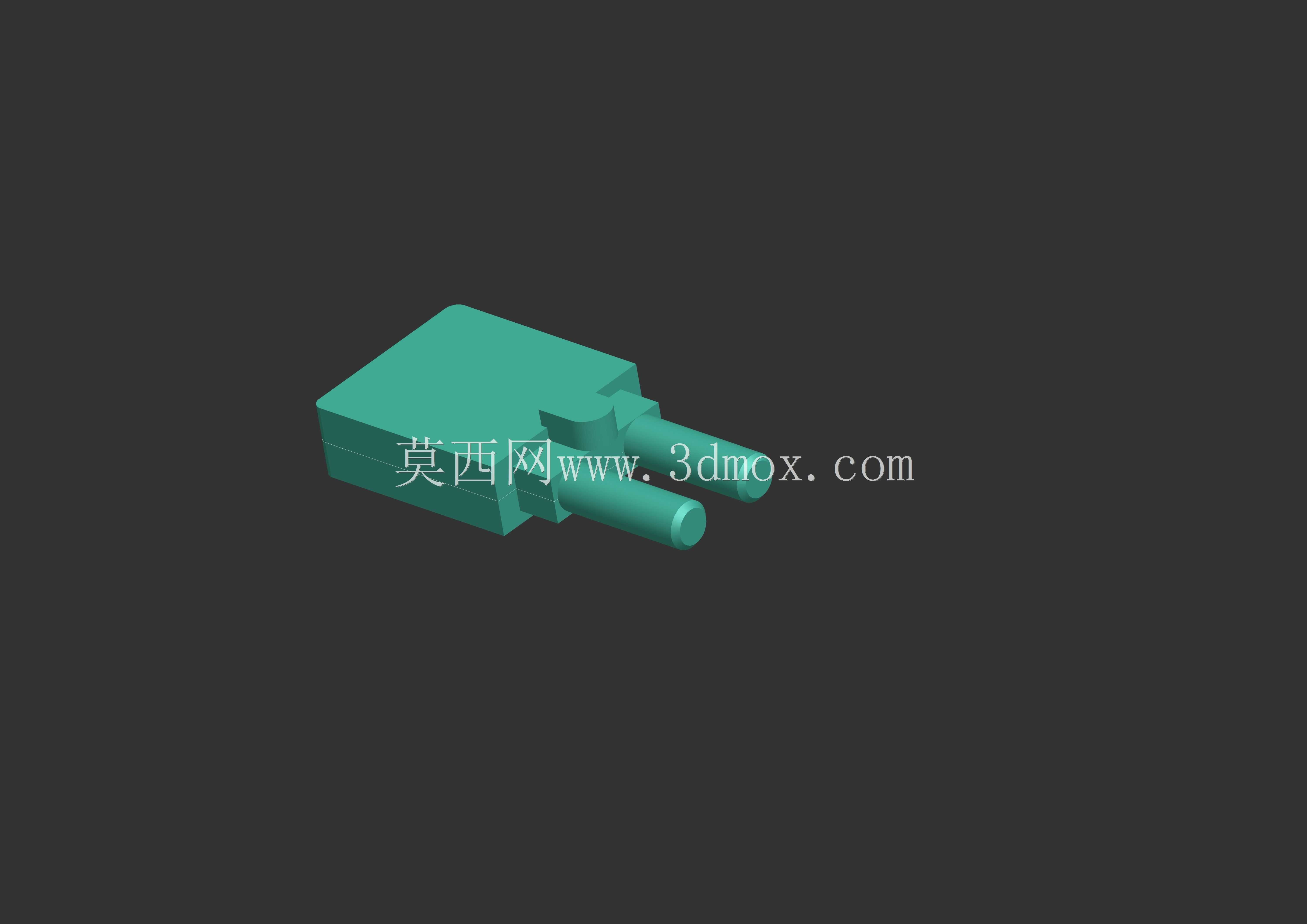

POF双工光纤连接器结构设计

这款POF双工连接器主要适配塑料光纤链路的物理层连接需求，在工业控制总线、短距离光通信组网、车载娱乐光链路、楼宇智能布线场景中承担光路对接的核心作用，可与对应型号的光收发端口实现精准匹配，保障光信号在两段POF光纤之间的低损耗传输。从结构设计逻辑来看，整体采用一体化塑壳基座搭配双插芯平行排布的方案，外壳做了导向限位结构，插接时可自动校正对位偏差，避免插芯偏斜导致的光耦合效率下降；双插芯的中心距严格遵循对应光口的标准间距要求，插合后端面贴合度可满足光信号传输的端面间隙要求，减少菲涅尔反射带来的信号干扰。外壳侧面设置了弹性卡扣结构，插接到位后会自动卡入对接端的卡槽内，在常规振动工况下不会出现松脱退接的问题，拆卸时只需按压卡扣解锁部位即可顺利拔出，兼顾连接可靠性与操作便捷性。从安装边界来看，整体外形采用方正基座加双圆柱插芯的布局，基座部分的外轮廓做了圆角过渡，避免装配时锐边划伤操作人员或光纤外皮；插芯的伸出长度经过匹配设计，既保证插合时端面能充分接触，又不会因为伸出过长导致插芯受挤压碎裂。尾部的光纤入口做了喇叭口导向结构，穿装光纤时可顺利引导光纤进入插芯内孔，降低光纤装配时的折损风险；基座内部预留了光纤固定压接位，光纤穿入到位后可通过压接或者点胶的方式完成光纤与连接器本体的固定，避免外力拉扯时光纤从插芯内脱出。在实际选型应用中，这类双工连接器可同时完成两路光信号的对接，相比两个独立单工连接器的安装方案，能减少一半的排布空间占用，同时避免单工连接器错插的问题，在高密度光端口布局的设备上应用优势明显。建模过程中对卡扣的弹性变形量做了结构校核，保证卡扣在反复插拔的弹性形变范围内不会出现塑性断裂，插芯的内孔尺寸与常用POF光纤的包层外径做了公差匹配，既不会因为间隙过大导致光纤晃动偏移，也不会因为间隙过小导致光纤穿装困难。
