55英寸FHD视频监视器背部结构三维设计

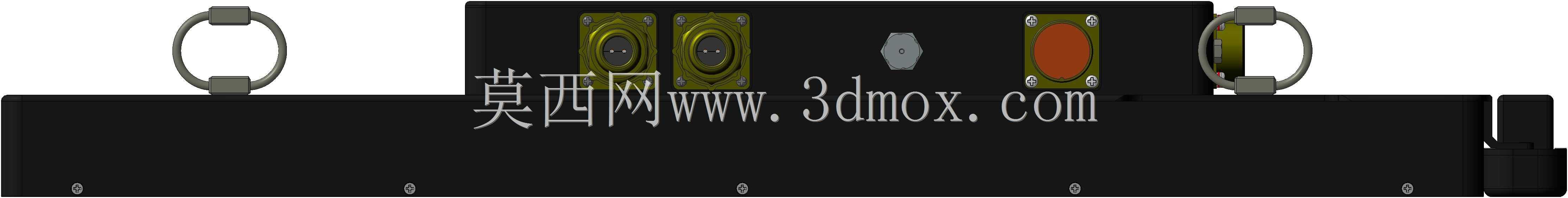

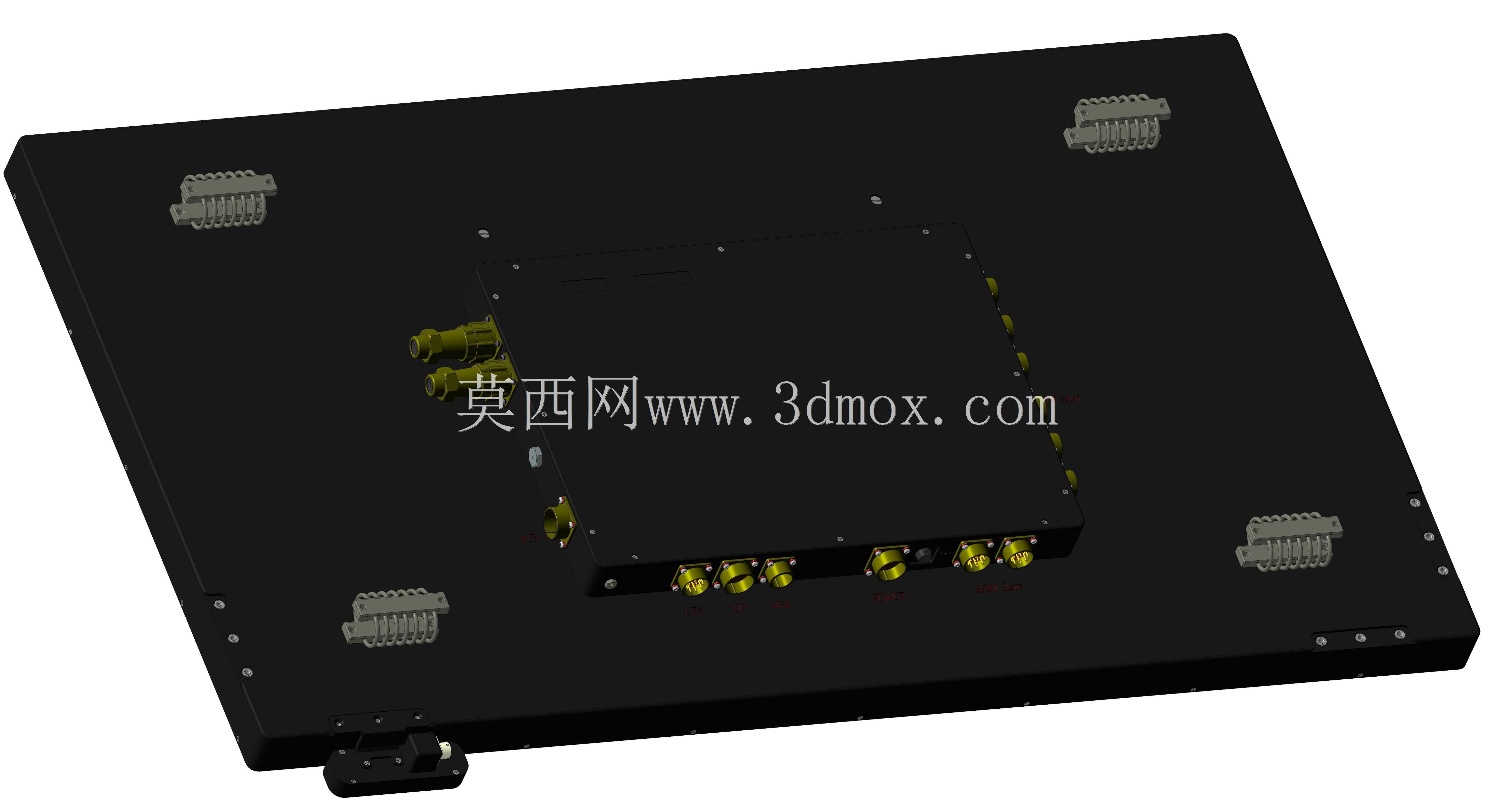

这款55英寸FHD视频监视器的三维结构设计，首先围绕商用显示场景的实际安装需求展开，背部预留的四组标准VESA挂接结构，匹配常规壁挂、吊装、立式支架安装的孔位公差要求，挂点周边做了局部加厚的钣金加强筋，避免大尺寸屏体长期挂载出现壳体变形。从结构布局来看，背部的接口区域集中排布在下方偏左的独立模块仓内，包含多组视频信号输入、电源输入、控制信号接口，接口仓做了下沉式设计，既可以给插接的线缆预留足够的弯曲半径，也能避免壁挂安装时线缆接头挤压屏体背部的驱动电路板。整个背部壳体采用冷轧钢板冲压成型的设计思路，边缘做了折边包边处理，既提升壳体整体刚性，也能消除钣金锐边对安装操作人员的划伤风险。壳体表面预留的多组散热格栅对应内部驱动板、电源板的发热位置，通过自然对流形成散热风道，无需额外加装散热风扇即可满足长时间连续工作的散热需求，同时也避免了风扇运转带来的振动和噪音问题，适配监控室、演播厅、会议展示等对静音有要求的使用场景。背部四角的挂点位置做了凸台结构，安装时可以让屏体背部与安装面之间留出15mm的间隙，既方便线缆的布设整理，也能给背部散热留出足够的空气流通空间。接口模块采用独立可拆卸的结构设计，后期维护时无需拆解整个背部壳体，只需拆下接口仓的小盖板即可完成接口更换、线路检修的操作，大幅降低后期运维的拆解难度。壳体上的固定螺丝孔位全部做了压铆螺母柱的预埋处理，避免反复拆装导致的钣金螺纹滑牙，所有孔位的位置度公差控制在0.2mm以内，保证前壳、屏体、后壳组装时的配合精度，避免出现装配缝隙不均、屏体受压产生亮斑的问题。在安装边界的设计上，整个背部的外轮廓尺寸比屏体本身的显示区域单边窄8mm，适配常规的窄边边框安装需求，不会因为后壳尺寸超差导致边框无法装配。背部的走线卡扣预留位置沿着壳体边缘排布，可以将电源线、信号线分别固定走线，避免不同线缆之间的信号干扰，同时也让内部走线更加规整，不会出现线缆剐蹭散热片、遮挡通风口的问题。
