自行车配套长条形安装垫板结构设计

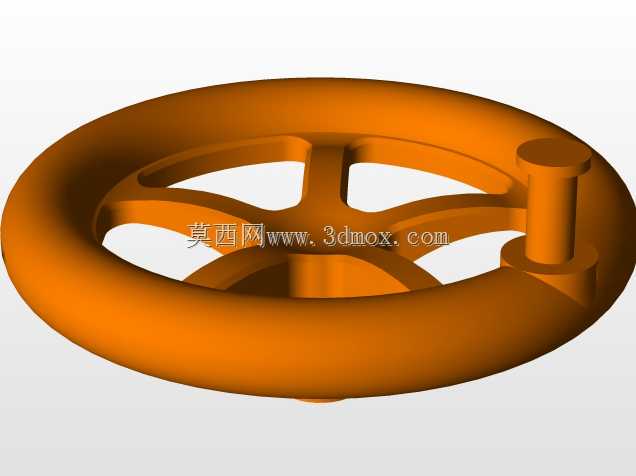

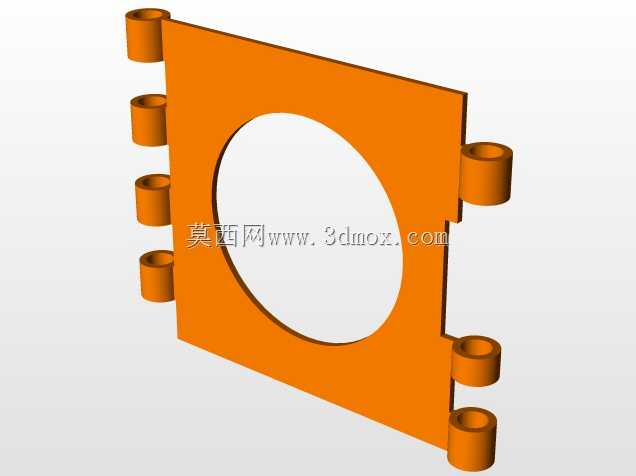

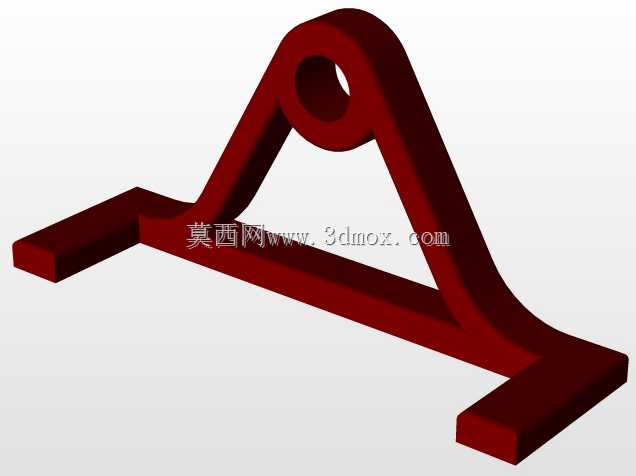

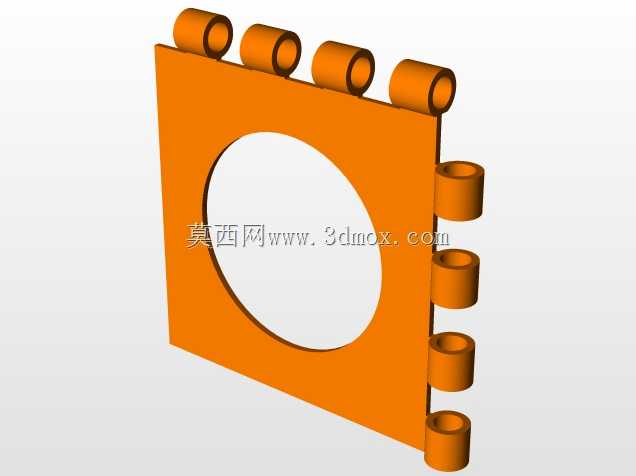

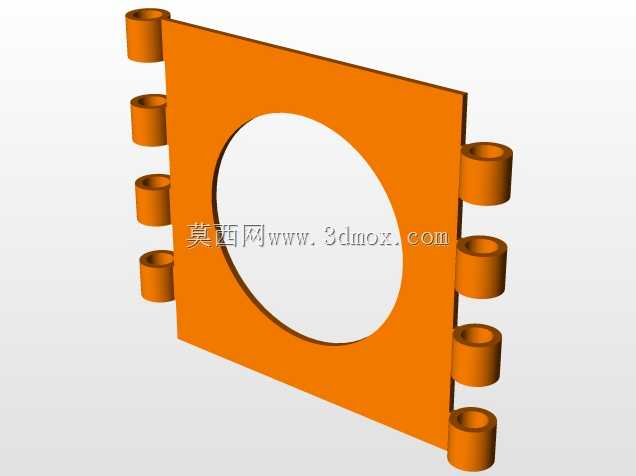

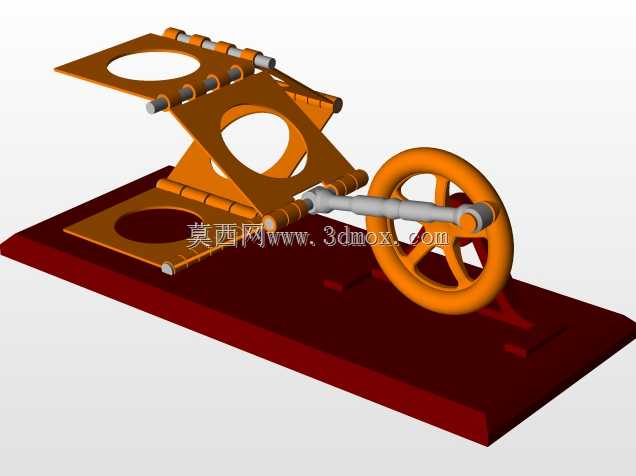

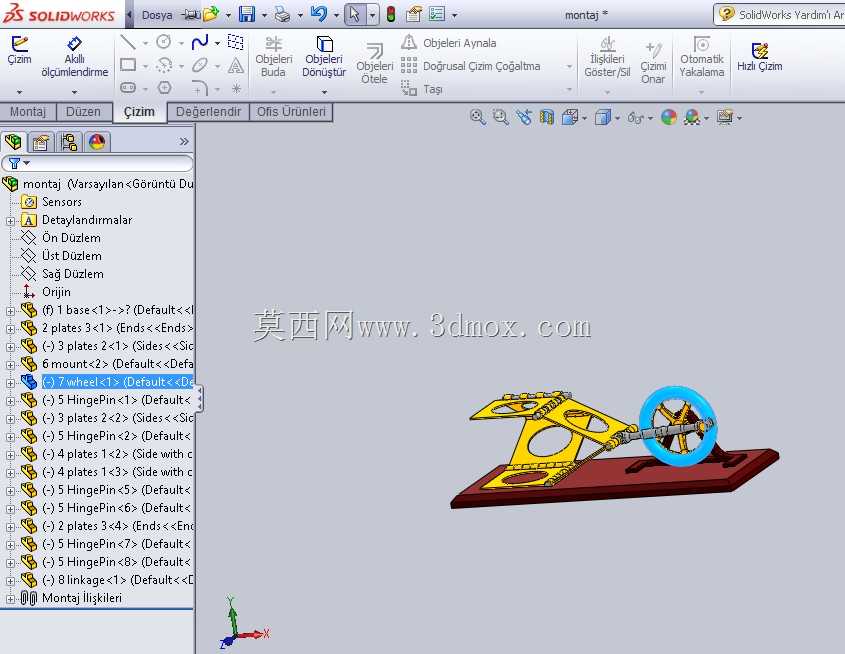

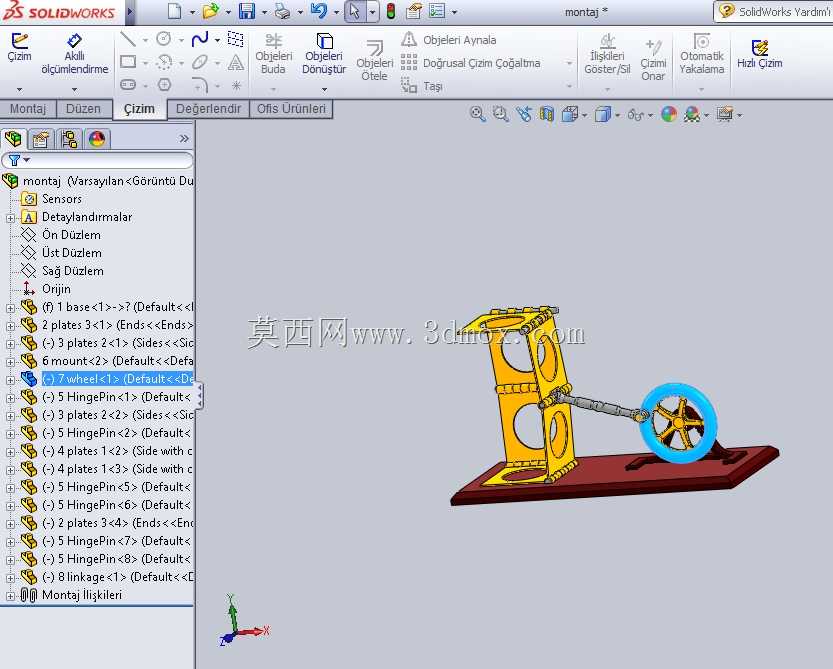

日常做自行车结构配套设计时，这类长条形垫板是很容易被忽略但又直接影响装配可靠性的零件，很多新手建模时往往只做个大致方块就草草收尾，实际落地装配时很容易出现贴合不严、固定孔位错位、长期受力形变的问题。从实际应用场景来看，这类垫板多布置在自行车载物拓展架、电池挂载位或者挡泥板支撑衔接处，作用是分散紧固件的局部压应力，避免薄壁管材被螺栓锁紧后出现压痕甚至开裂，同时填补不同装配面之间的微小公差间隙，让衔接部位的受力更均匀。设计这类零件的时候，首先要确认安装边界的尺寸，垫板的长度要覆盖整个衔接受力区域，宽度要比配套的管材安装面单边宽出3-5mm，厚度通常根据承载需求选2-4mm，过薄起不到应力分散作用，过厚又会增加不必要的重量，还会改变原有装配的衔接高度，影响周边零件的安装位置。垫板表面开设的两道凹槽不是装饰结构，是用来嵌装橡胶防滑垫的，安装后可以增大垫板和管材表面的摩擦力，避免车辆行驶过程中因为振动出现紧固件松动滑移的问题，凹槽的深度要控制在0.5-0.8mm，太深会削弱垫板本身的结构强度，太浅又会导致橡胶垫容易脱出。建模的时候要注意垫板的边缘做R1左右的圆角处理，不仅是为了避免锐边划伤装配人员或者骑行者的衣物，更重要的是消除直角处的应力集中，让零件在长期受交变载荷的时候不容易从边缘处出现裂纹。固定孔位的排布要和配套安装架的孔位完全同轴，孔位周边要做轻微的沉台处理，让螺栓锁紧后头部可以完全沉入沉台内，不会突出垫板表面影响后续的附件安装。实际选型使用的时候，要注意垫板的材质匹配，如果是用于载人载物的重载安装位，要选用强度更高的合金材质，普通装饰性附件的安装位用常规工程塑料材质即可，兼顾轻量化和成本控制。装配时要先将橡胶垫嵌入凹槽内，再将垫板贴合在管材安装面，预紧所有螺栓后再按对角线顺序逐步锁紧，避免单侧受力导致垫板偏移，影响装配精度。
