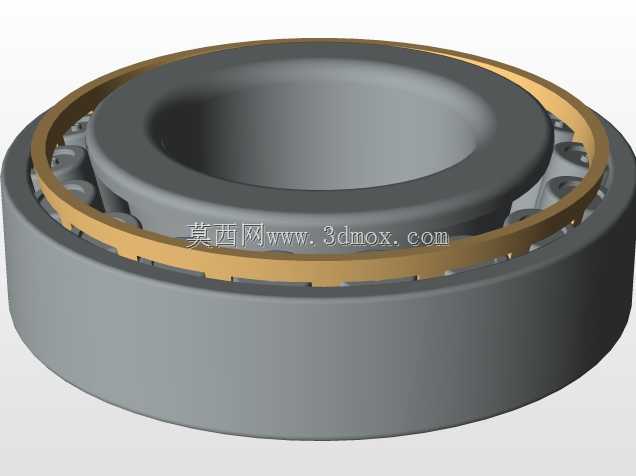

圆柱滚子轴承结构三维设计

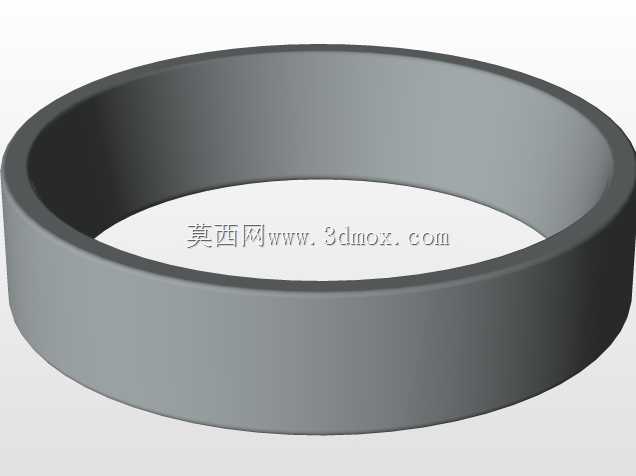

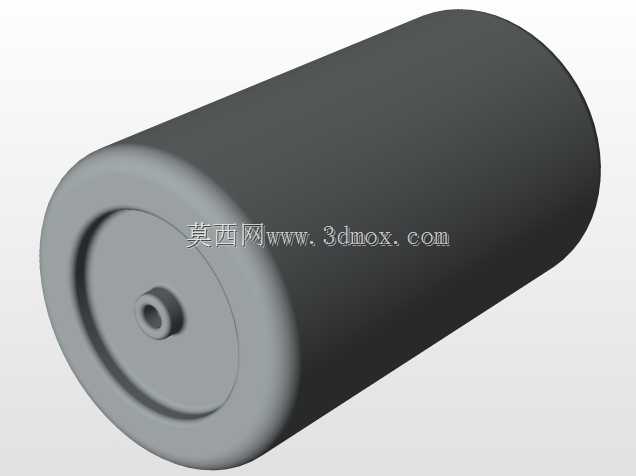

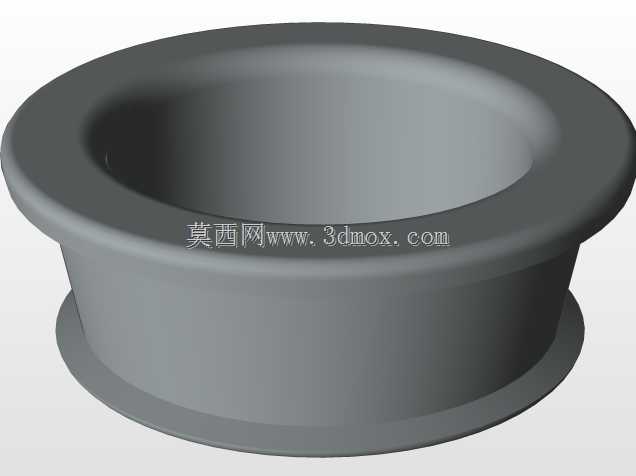

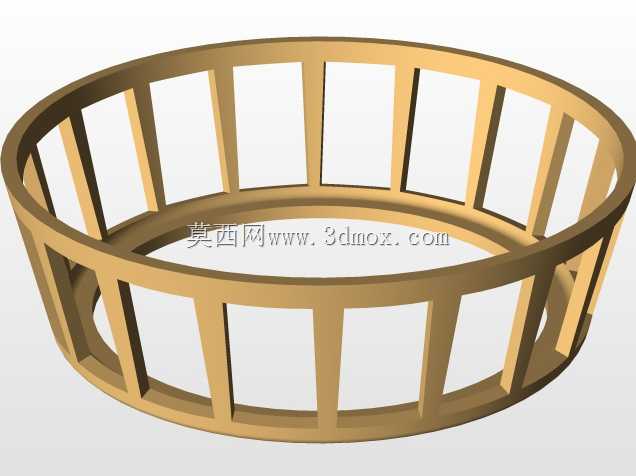

在重载回转传动场景中，这类圆柱滚子结构的承载部件是支撑轴系稳定运行的核心零件，常见于冶金设备轧辊支撑、矿山破碎设备主轴、重型输送机托辊组、机床主轴箱传动端等需要承受大径向载荷的工况位置。区别于深沟球轴承的点接触承载形式，该结构通过圆柱滚动体与内外滚道的线接触配合，能在相同安装尺寸下承载更高的径向载荷，同时适配轴系工作过程中产生的少量轴向窜动，允许内圈与外圈存在一定范围的相对轴向位移，适配热胀冷缩带来的轴长变化。从设计逻辑来看，建模过程中优先保证了内外滚道的圆柱度公差，滚动体与保持架的间隙控制在合理范围，既避免间隙过大导致滚动体运行时歪斜卡滞，也防止间隙过小造成润滑脂无法充分填充到摩擦接触面。保持架采用铜合金材质的兜孔结构，兜孔边缘做了圆弧过渡处理，能在高速回转时引导滚动体均匀分布在滚道圆周上，避免滚动体之间直接接触产生额外摩擦磨损。安装边界上，该类轴承的内圈与轴采用过盈配合，外圈与轴承座孔采用过渡配合，建模时预留了密封件的安装槽位，可适配接触式橡胶密封或非接触式防尘盖结构，防止外界粉尘、切削液等杂质进入滚道内部，同时避免内部润滑脂泄漏。外形尺寸遵循通用轴承的尺寸系列标准，内径、外径、宽度尺寸符合行业通用互换要求，可直接匹配同规格的标准轴承座、锁紧螺母等配套安装件，无需额外定制安装结构。在实际设备运行中，该结构的回转精度直接影响整套轴系的运行稳定性，建模时对滚道表面粗糙度、滚动体直径一致性、内外圈同轴度都做了对应结构体现，能为后续的有限元载荷分析、装配干涉检查提供准确的三维数模基础，也可作为设备维护时的备件测绘参考，帮助技术人员快速核对安装尺寸、判断备件匹配度。
