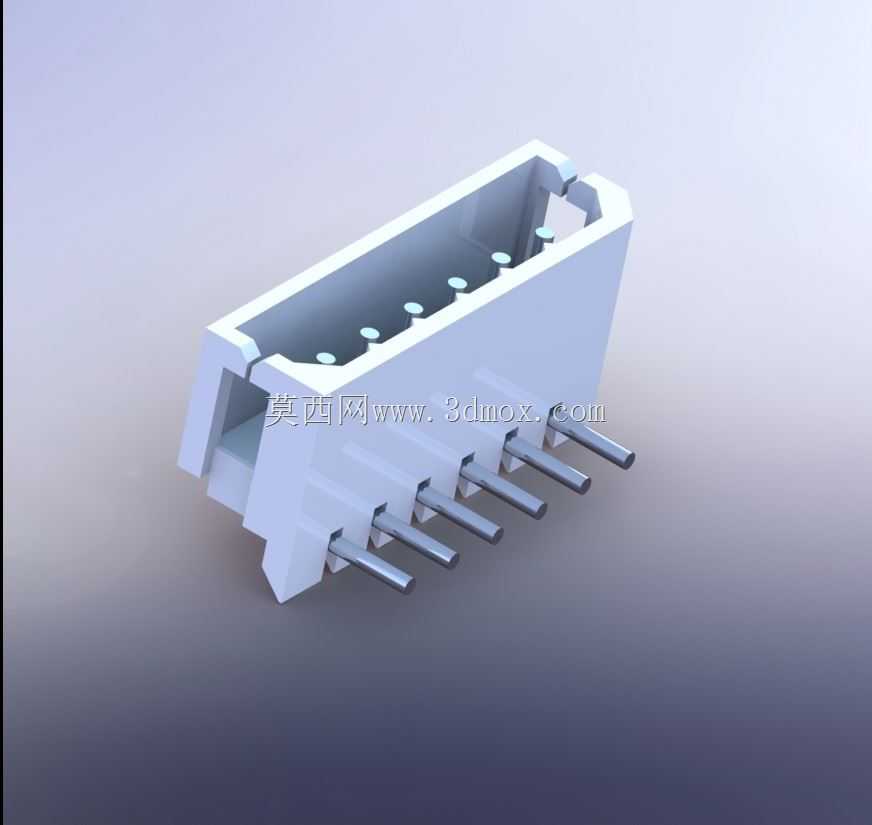

六针卧式直插电气接插件结构设计

这款六针卧式直插接插件是板端信号连接场景里的常用基础元件，日常在工控控制板卡、小型消费电子主板、传感器转接模块上都能见到它的身影，核心作用是实现板对线的可靠信号与小电流传输，避免飞线焊接带来的易松脱、维护难度高的问题。从实际安装边界来看，它采用卧式贴板布局，插针伸出方向与PCB板面平行，焊接后整体主体高度较低，不会占用过多板上垂直空间，对于内部堆叠紧凑、对元件高度有严格限制的设备壳体适配性更好，六根等距排列的金属插针采用标准间距设计，匹配行业通用的线端母座规格，插针根部做了加宽固定结构，压入塑胶主体后能承受常规插拔的侧向力，不会出现插针歪斜、退针的情况。设计时塑胶主体的定位卡槽做了防呆处理，一侧的凸起结构能避免线端母座反插，主体底部预留的焊接定位柱可以在过波峰焊前卡入PCB的对应定位孔，不需要额外治具固定就能保证焊接时的位置精度，减少批量生产时的偏移不良率。塑胶主体的内壁做了导向斜面，线端母座插入时能顺着斜面顺滑对位，不需要刻意对准针位就能完成插接，日常设备维护时的拆装效率更高，插针的外露长度经过匹配设计，既能保证插入母座后接触面积满足载流要求，又不会因为伸出过长导致焊接后焊锡爬升过高影响插接配合。从实际使用场景出发，这类接插件多用于传输低压控制信号，单针载流能力满足常规传感器信号、按键触发信号、低速通讯信号的传输需求，塑胶材质选用耐温工程塑料，能承受常规波峰焊的高温环境，不会出现焊接过程中主体变形、针位偏移的问题，主体侧面的卡扣结构可以在母座插入后形成辅助锁紧，设备处于有轻微振动的工作环境时也不会出现接插件松脱、信号中断的情况。建模过程中严格按照实际生产的公差要求做了配合间隙预留，插针与塑胶主体的过盈配合量、插针与母座端子的接触间隙、定位柱与PCB孔的配合公差都符合常规电子元器件的设计规范，不管是用于结构方案的干涉检查，还是用于PCB布局的元件占位适配，都能直接匹配常规设计流程的使用需求，不需要额外调整尺寸参数。
