RC1202A液晶显示模块带PCB间隔结构

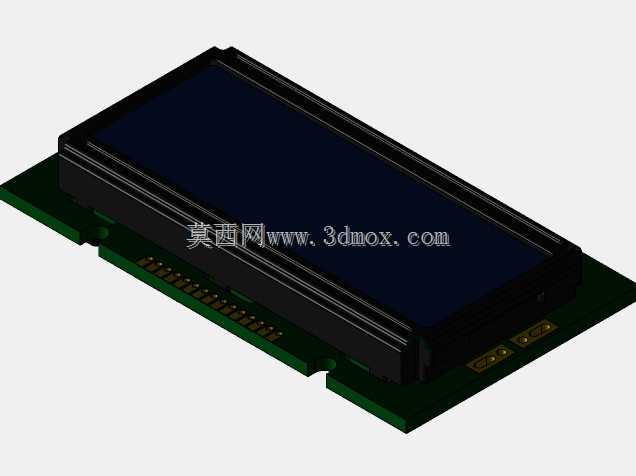

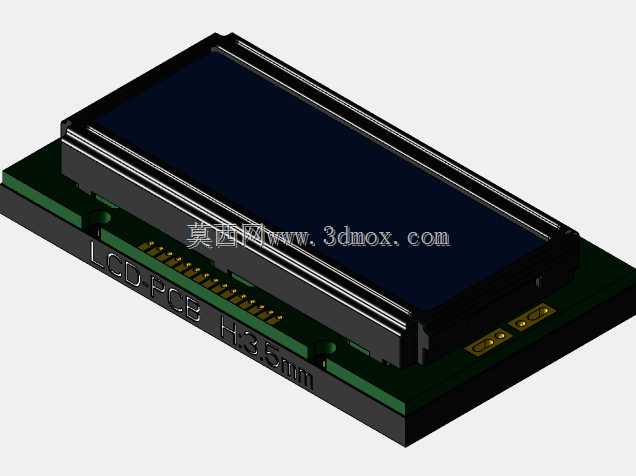

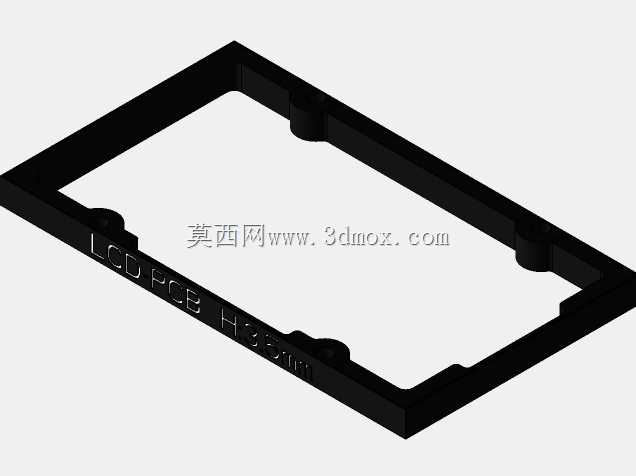

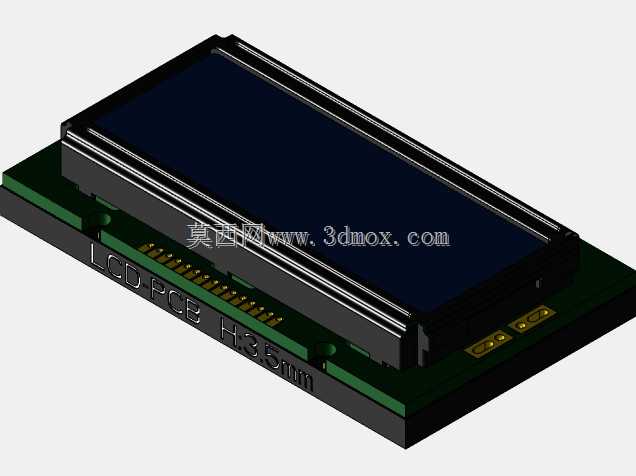

在工业控制终端、小型检测仪器、嵌入式开发板的人机交互界面搭建中，字符型液晶显示模块是应用极广的显示载体，RC1202A这类1202规格的LCD模组，凭借低功耗、字符显示清晰、驱动逻辑简单的特性，常被用于不需要复杂图形显示的设备状态提示、参数数值展示场景，比如小型温控器面板、简易PLC外接显示单元、手持检测设备的读数界面都能见到这类模组的身影。这款带PCB间隔结构的RC1202A模组，在常规液晶模块的基础上做了安装适配优化，设计时充分考虑了主板与显示模组之间的装配间隙需求，将PCB之间的间隔高度设定为3.5mm，这个尺寸既能够避开主板上高度在3mm以内的贴片电容、电阻等元器件，避免装配时显示模组PCB与主板元件发生硬接触挤压，又不会让整体装配厚度过大，适配紧凑化的设备外壳内部空间。从结构设计来看，模组整体分为液晶显示面板、斑马条导电连接层、驱动PCB板、间隔支撑结构几个部分，显示面板采用金属包边封装，能对脆弱的液晶玻璃起到边缘防护作用，降低装配过程中玻璃碎裂的风险；PCB板上预留了标准的单排插针焊盘，插针间距符合通用2.54mm排针规格，方便工程师直接焊接排针与主板连接，也可以根据设备结构需求采用FPC软排线转接。PCB上印刷的标识清晰标注了间隔高度参数，生产装配时可以快速识别规格，避免错料。间隔结构采用与PCB同材质的玻纤板支撑，相比塑料支撑柱，这种一体化的间隔设计不需要额外采购支撑配件，装配时直接对位放置即可，减少装配工序的零件数量，降低BOM成本，同时玻纤板的绝缘特性也能避免两块PCB之间出现短路风险，提升产品可靠性。在安装边界上，模组的整体外轮廓尺寸适配常规1202液晶的开孔尺寸，设备外壳面板开孔时不需要重新调整开孔大小，可直接替换同规格无间隔的常规模组，对于已经开好外壳模具、需要调整主板元件布局避开干涉的项目来说，这种带间隔的模组可以直接适配原有外壳结构，省去修改模具的成本。显示区域的位置与常规1202模组完全一致，面板视窗的对位基准统一，装配时不需要重新调整显示窗口的贴合位置，能直接沿用原有产线的装配工装。在实际选型应用中，这类带固定间隔的模组尤其适合主板正面有贴片元件、无法将LCD模组直接贴板安装的场景，3.5mm的间隔高度经过实际装配验证，既能容纳常规厚度的贴片元件，又能保证斑马条的压缩量在合理区间，避免压缩量过大导致斑马条变形漏光，或是压缩量不足导致显示缺划的问题。驱动PCB上的元件布局做了优化，将驱动芯片、电容等元件都布置在PCB的非接触区域，与间隔支撑位完全错开，不会因为装配压力导致元件虚焊。
