直列四缸内燃机曲柄连杆机构总成

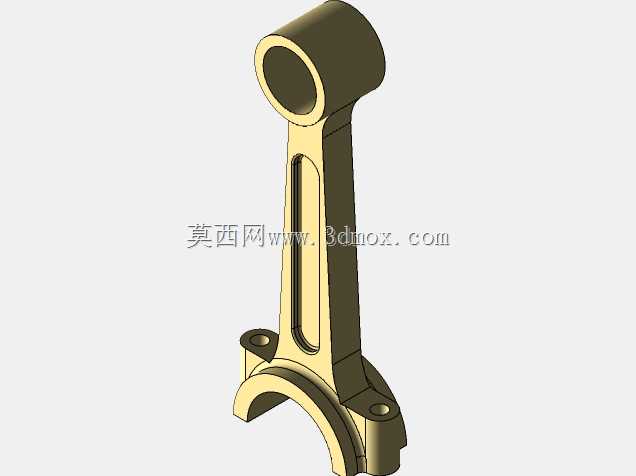

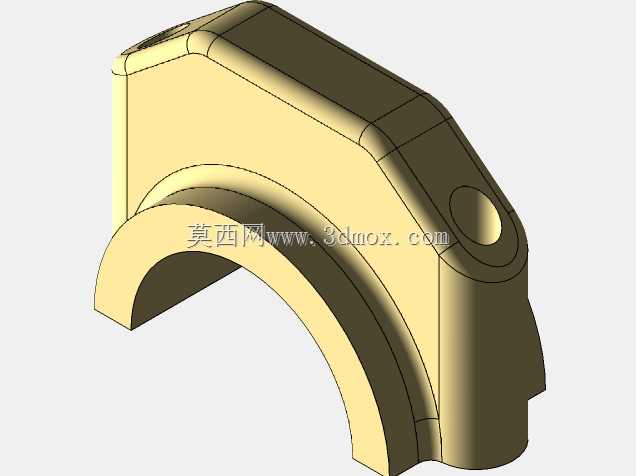

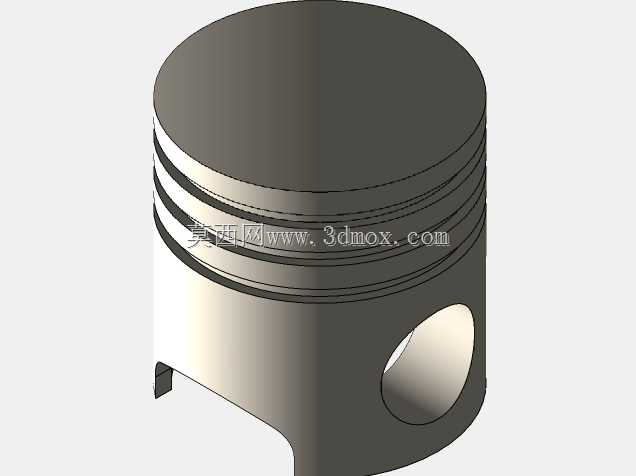

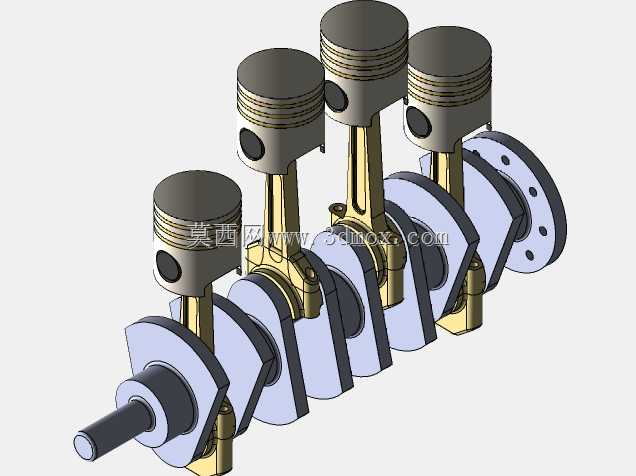

这套直列四缸动力核心结构，广泛适配民用乘用车、小型工程机械、固定式发电机组等需要持续稳定动力输出的场景，作为内燃机的核心运动总成，承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能，是整套动力设备实现动力输出的核心载体。从结构设计逻辑来看，整套机构采用直列四缸均匀排布的布局，四个活塞沿曲轴轴向等距分布，相邻工作缸的曲柄销呈180度相位差布置，能够保证曲轴运转过程中一阶、二阶往复惯性力的有效平衡，降低整机运转时的振动幅值，提升动力输出的平顺性，这种布局也兼顾了结构紧凑性与维护便利性，是中小排量动力设备应用最广泛的结构形式。活塞组件部分采用了三道环槽的设计结构，分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免燃烧气体窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，活塞裙部的型线设计充分考虑了热态下的膨胀变形量，能够保证冷热工况下活塞与气缸壁之间的配合间隙处于合理区间，避免拉缸或敲缸故障。连杆部件采用小头活塞销连接、大头分体式轴瓦连接的结构，杆身采用工字形截面设计，在保证足够结构强度与刚度的前提下，尽可能降低往复运动部件的质量，减小惯性载荷对曲轴轴承的冲击，连杆大头的剖分面采用平切口结构，适配中小功率机型的载荷需求，装配时能够通过定位结构保证连杆盖与杆身的同轴度，避免轴瓦偏磨。曲轴部分采用整体式锻造结构，四个曲柄臂之间设置有平衡重块，用于抵消曲柄销与连杆大头旋转运动产生的离心力，以及活塞连杆组往复运动产生的惯性力，曲轴输出端设置有法兰连接结构，用于匹配飞轮或动力输出连接盘，前端则预留有正时驱动、附件驱动的安装轴颈，能够满足配气机构、冷却水泵、机油泵等附件的动力取给需求。整套结构的安装边界充分考虑了整机集成的需求，曲轴的主轴颈直径、中心高，活塞的行程、缸心距等参数都遵循通用动力的尺寸规范，能够直接适配多数1.3-2.0L排量级别的内燃机缸体安装需求，在进行整机设计时，无需对核心运动部件进行大幅修改，即可匹配不同的燃烧室、配气机构设计，大幅缩短动力总成的开发周期。在实际工程应用中，这套结构的运动仿真验证能够直观展示进气、压缩、做功、排气四个行程中活塞的运动规律、曲轴的转角对应关系，帮助设计人员校核活塞在上止点、下止点位置时与气门、气缸盖的安全间隙，也能为正时系统的匹配设计提供准确的运动参数参考，避免出现运动干涉问题。
