带散热通风结构的钣金电气外壳

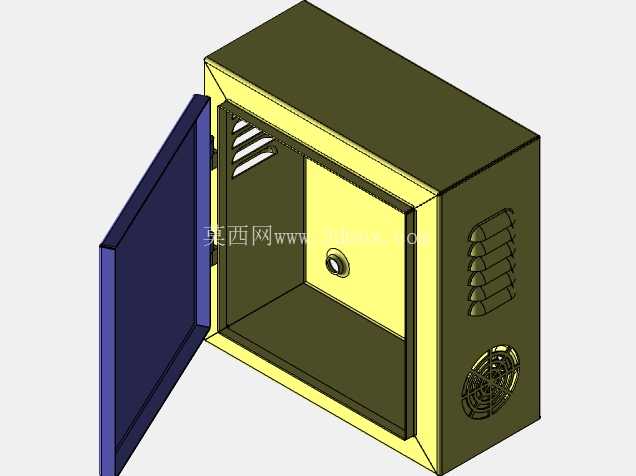

　　这款钣金电气外壳主要面向工业低压电控场景设计，可作为小型电源变压器配套的防护壳体使用，常见于车间设备旁侧就地电控安装、小型生产线控制单元集成、户外临时配电点防护等场景，能够为内部安装的电源变压组件、接线端子、小型控制元件提供可靠的物理防护，隔绝生产现场的粉尘、飞溅切削液、意外碰撞对内部电气元件的损伤。从结构设计来看，整体采用单开门侧开式结构，门体与壳体主体通过侧边铰链连接，开合角度可满足常规元件安装与接线操作的空间需求，门体中部设置锁具安装位，可配套通用柜锁实现非授权开启的防护，避免无关人员误触内部带电部件。

　　壳体侧壁设计有阵列式冲压通风百叶，百叶开口方向朝下倾斜，可在保证空气流通的同时，避免上方滴落的液体、坠落的粉尘直接进入壳体内部，壳体下部预留轴流风机安装位，可根据内部元件的发热功率选配对应规格的散热风机，形成下进风上出风的散热风道，当内部搭载的电源变压器满负荷运行时，可通过强制对流将绕组产生的热量及时排出，避免壳体内温度过高导致元件绝缘老化加速。壳体内部预留了元件安装板的固定点位，安装板可采用镀锌钢板材质，通过侧边的固定螺柱与壳体主体连接，用户可根据实际搭载的元件尺寸在安装板上自行开孔固定变压器、端子排、熔断器等元件，壳体的进出线位置可根据现场布线需求在壳体底部或侧壁开设敲落孔，适配不同方向的线缆引入需求。

　　从安装边界来看，这款壳体采用壁挂式安装设计，背部预留四个挂装固定孔，可直接通过膨胀螺栓固定在车间墙面、设备机架侧面，安装时需预留门体全开的操作空间，即壳体开门侧需留出不小于门体宽度的操作距离，同时下部风机安装位置需避开遮挡物，保证进风通畅，壳体顶部不建议堆放重物，避免钣金受力变形影响门体开合精度。设计过程中针对钣金折弯工艺做了适配，所有折弯圆角均匹配常规钣金折弯模具的R角要求，壳体拼焊位置均设置在内侧，外部无突出焊疤，成型后外表面可根据使用场景做喷塑处理，提升防腐蚀能力，适配潮湿、多粉尘的工业现场使用环境。

　　壳体的门体边缘设置翻边结构，关门后翻边可与壳体主体的侧边贴合，形成类似迷宫密封的结构，减少粉尘从门缝进入壳体内部的概率，同时提升壳体整体的结构刚度，避免薄钣金在运输、安装过程中出现变形翘曲的问题。在实际选型应用中，这款外壳适配额定功率在数千瓦级别的小型电源变压器安装，内部净空尺寸可容纳常规E型、C型铁芯的变压器组件，同时预留接线与布线空间，不需要额外对壳体做大规模切割修改即可完成元件装配，能够大幅缩短小型电控单元的壳体加工周期，适合小批量电控设备集成时直接选用，减少自行设计加工壳体的时间成本与工艺成本。
