简约款家用有线电视接收终端机设计

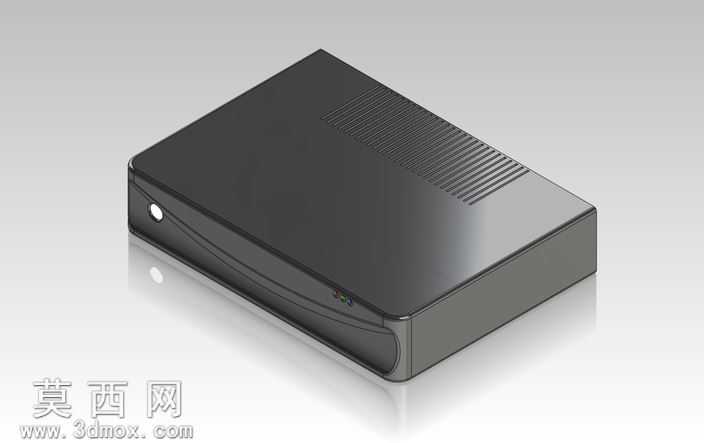

本作品为家用有线电视接收终端的三维建模设计，整体采用方正小巧的长方体造型，适配家庭影音设备的摆放场景，可轻松嵌入电视柜的设备层叠布局中。建模阶段以SolidWorks为核心工具，先通过基准面绘制确定设备的长宽高比例，优先控制整体厚度在轻薄区间，避免占用过多竖向摆放空间。壳体建模采用抽壳特征完成主体结构，将壁厚设置为消费类电子常规的2mm标准，兼顾结构强度与轻量化需求。顶部区域通过线性阵列特征设计了细密的格栅散热结构，格栅走向沿设备长边排布，既保证内部电路工作时的热量可顺利散出，又通过规整的线条提升了外观的精致度，避免大面纯色壳体带来的单调感。前端侧面预留了状态指示灯的安装位，采用圆形开孔设计，指示灯位置做了轻微的内凹处理，既可以保护灯珠不受磕碰，也能让光线散射更柔和，避免夜间使用时光线过于刺眼。壳体的边角全部做了圆角过渡处理，不同面的衔接处采用渐变圆角设计，从棱线处的小圆角逐步过渡到侧面的大圆弧，消除尖锐棱角带来的廉价感，同时也能降低日常搬运、摆放时磕碰造成的壳体损伤。材质渲染阶段，主体外壳采用哑光磨砂ABS塑料材质，调整材质的粗糙度参数模拟真实塑料的细腻磨砂质感，避免高反光材质带来的指纹残留问题；侧面的装饰线条做了轻微的高光处理，和主体磨砂面形成质感对比，提升产品的层次表现。底部预留了防滑脚垫的安装凹槽，结构设计上考虑了上下壳体的卡扣装配位，在壳体内部对应主板、接口、电源模块的位置设置了对应的支撑柱与限位筋，无需额外标注即可清晰呈现装配逻辑，整体建模严格遵循消费类电子产品的结构设计规范，所有特征参数均可直接对接后续的手板打样与开模生产流程，还原了民用信号接收设备的实用化设计思路。
