海上平台提升绞车燃油输送管路结构

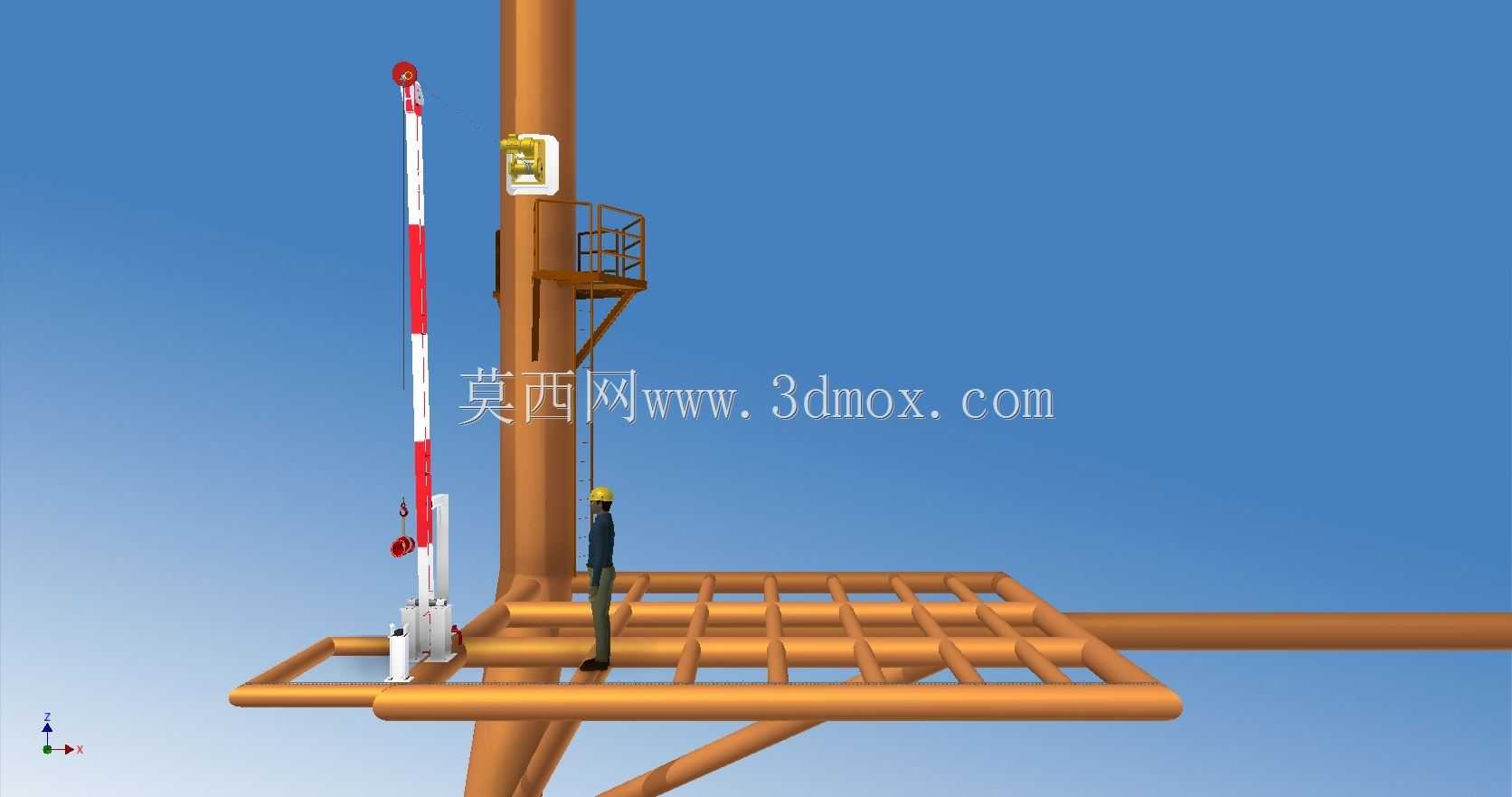

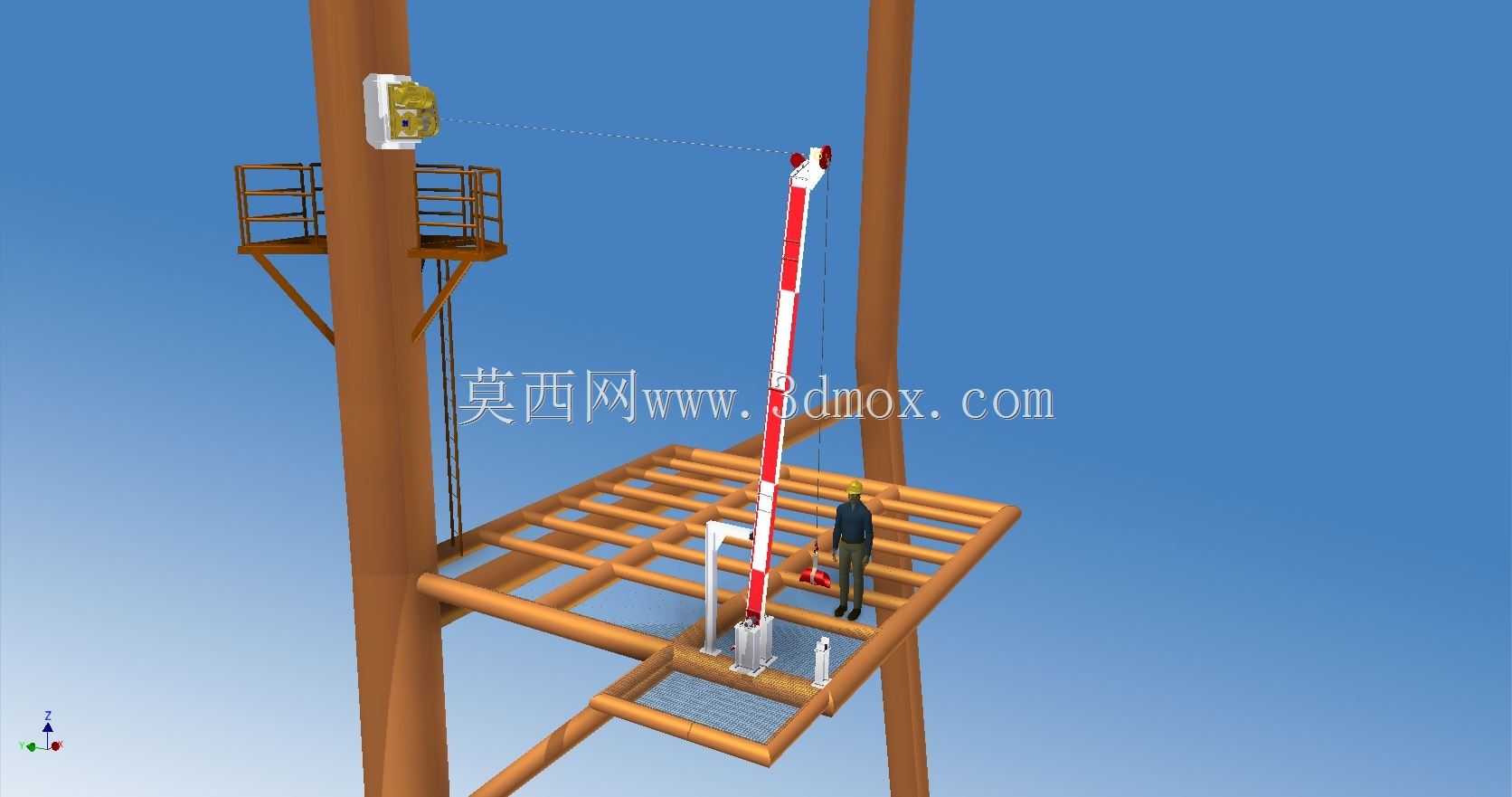

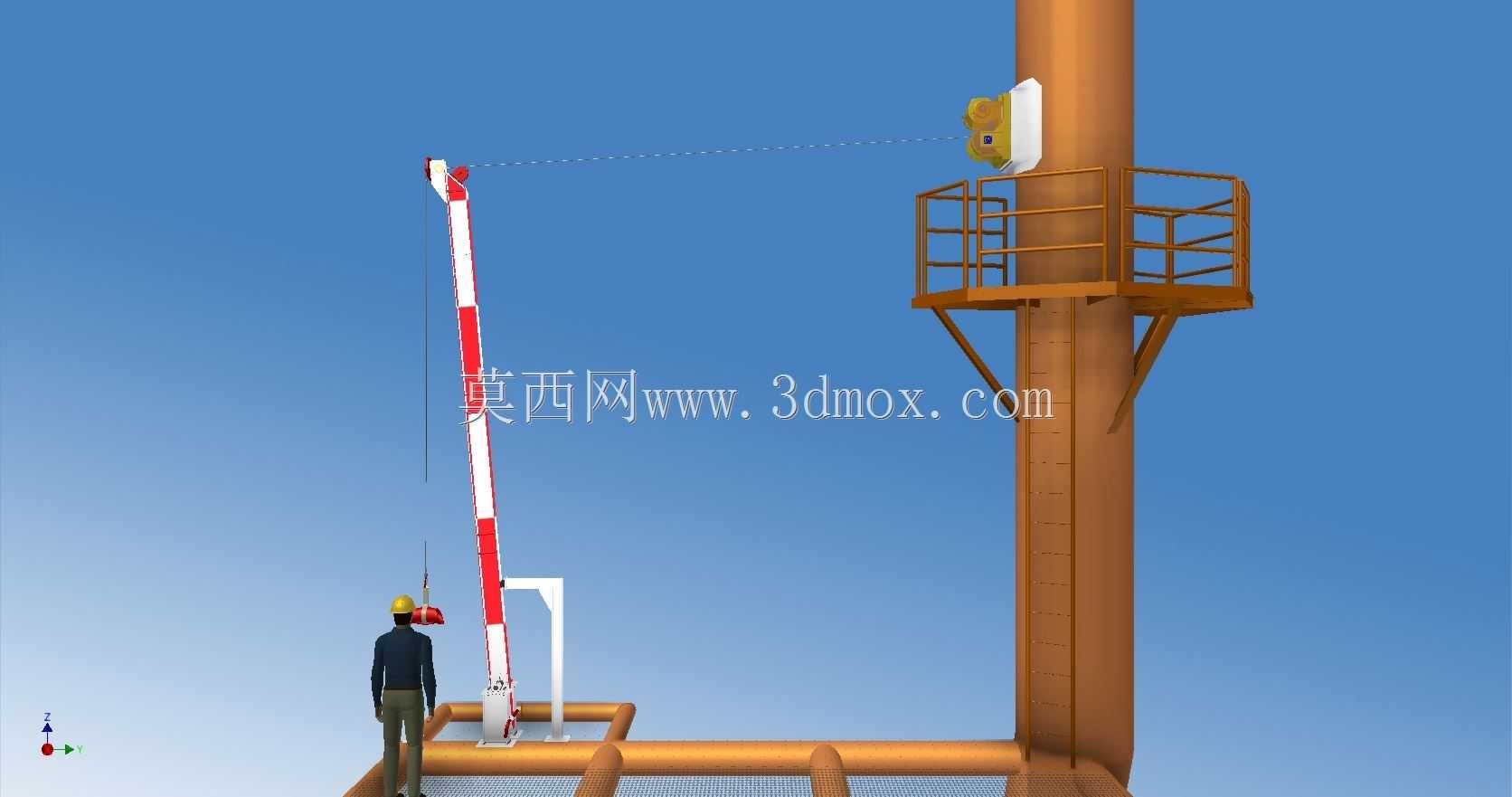

这套结构主要适配海上采油平台的桩腿旁侧提升绞车作业场景，日常作业中，平台桩腿位置的提升绞车承担着平台升降运维、小型检修物料吊运、作业人员随身工器具转运的功能，燃油软管作为绞车动力系统的燃油输送通路，需要适配绞车吊臂俯仰、回转过程中的动态位移，避免管路在设备动作过程中出现拉扯、弯折、干涉磨损的问题。从现场布置来看，软管沿吊臂侧方走形，上端固定在桩腿的操作平台侧方支座，下端顺着吊臂红白涂装段延伸至绞车本体的燃油接口，走线路径特意避开了吊臂的滑轮组、吊钩钢丝绳的运动包络，也和平台表层的工艺管线保持了足够安全间隙，不会在吊臂变幅到最大仰角、或者下放到最低作业位置时，和周边结构产生剐蹭。设计过程中首先梳理了绞车全行程的动作边界：吊臂从水平停放状态到最大仰角作业时，两端固定点的相对位移量接近1.2米，同时伴随小角度的周向扭转，因此软管预留了合适的弯曲余量，弯曲半径满足燃油输送胶管的最小动态弯曲要求，不会因为反复弯折造成内层橡胶开裂、金属编织层疲劳损坏。管路的固定点采用了带橡胶衬套的管夹结构，既可以夹紧软管避免作业振动造成管路窜动，也能缓冲平台风浪带来的微幅振动，减少管夹位置的管路磨损。从安装边界来看，上端固定支座焊接在桩腿操作平台的护栏侧下方，距离平台走台板的高度符合现场运维人员的操作高度，不需要额外搭设脚手架就能完成管路的日常检查与更换；下端接口位置预留了足够的扳手操作空间，更换密封件或者拆装管路时不需要拆解周边的吊臂结构件。这套结构的建模还原了现场实际的布置逻辑，没有做简化省略，不管是做平台运维的改造方案，还是做同类型起重设备的燃油管路设计，都可以直接参考其走线逻辑、固定点设置思路，尤其是动态余量的预留方式，能有效规避实际投用后出现的管路拉扯漏油、磨损破裂的常见故障。另外模型中也还原了吊臂旁侧的人员站位空间，能直观看到管路走线和作业人员操作通道的距离，避免后续运维时管路突出影响人员通行，或者被检修工具意外磕碰损伤。
