适配F450机架带双舵机的云台万向支架

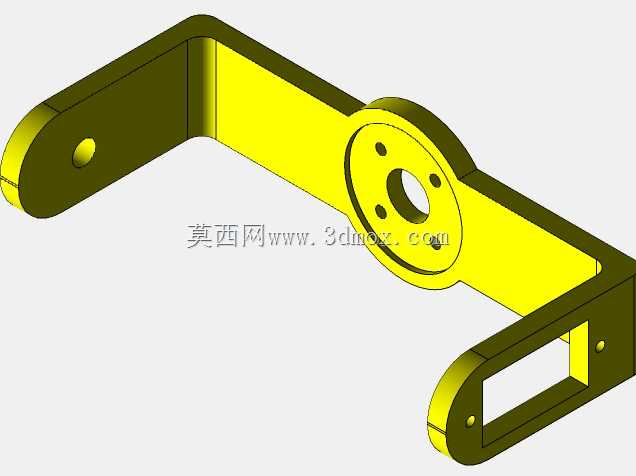

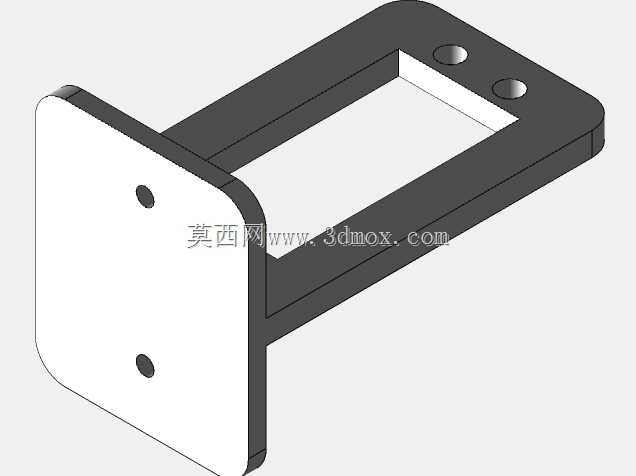

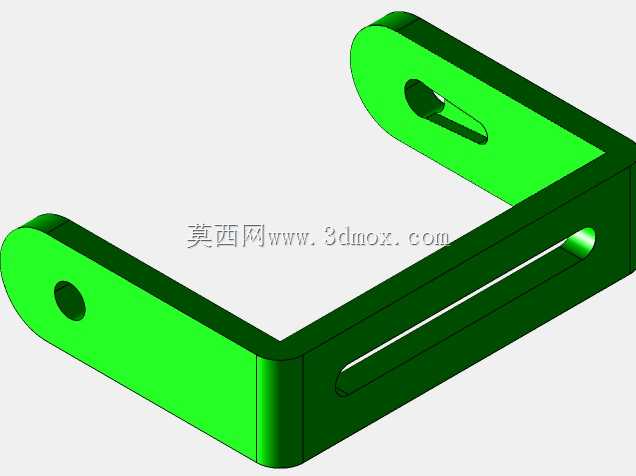

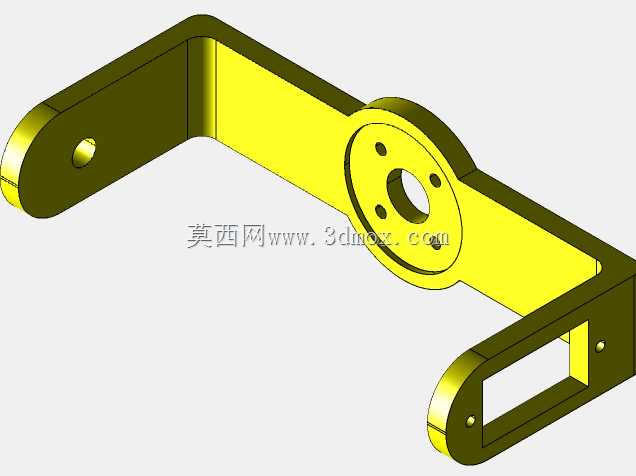

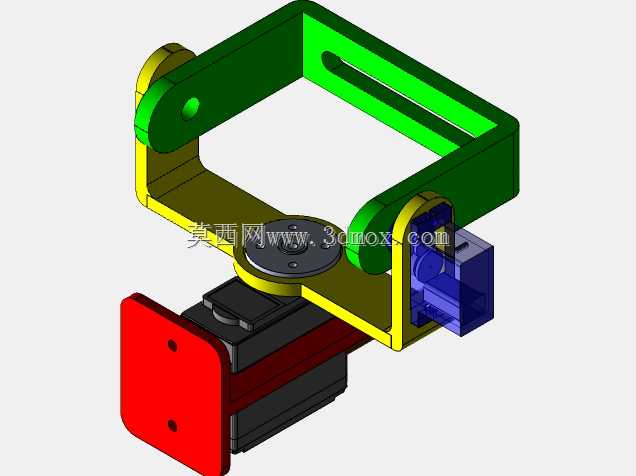

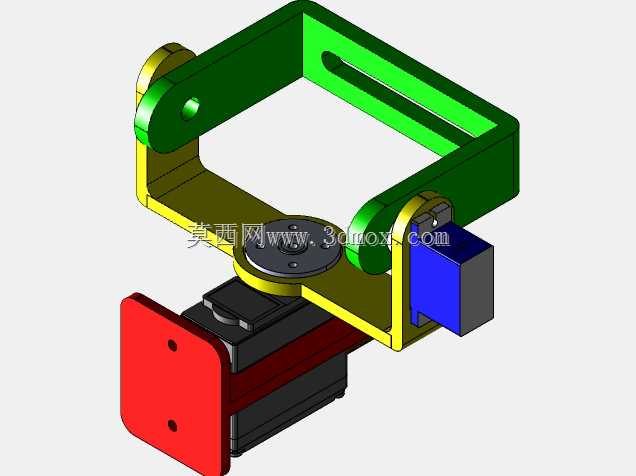

这款万向支架是针对多旋翼无人机航拍挂载场景开发的结构件，核心适配F450规格的无人机机架，可同时搭载mg995舵机与9g舵机构成双轴伺服调节系统，实现挂载设备在俯仰、横滚两个维度的角度调整，抵消飞行过程中的机身姿态波动，保证挂载的摄像类设备画面稳定。从结构设计逻辑来看，整体采用框式铰接布局，外层U型支架作为俯仰维度的承载主体，通过侧边铰接轴与内层支架连接，内层支架负责横滚维度的转动承载，两个舵机分别对应两个转动轴的动力输出，舵机输出轴与支架的连接位预留了标准舵盘安装孔位，可直接匹配常规舵机的安装尺寸，无需额外加工转接件。安装边界方面，支架底部预留了与F450机架挂载位匹配的安装孔组，孔位间距对应F450机架中心挂载区的标准孔距，直接通过螺丝即可完成与机架的固定，不需要对原有机架进行打孔改造。支架的转动区间做了物理限位设计，避免舵机超程转动导致的线路拉扯或者结构碰撞，两个转动轴的铰接位置都采用了轴套配合间隙设计，既保证转动过程无卡滞，又能控制径向窜动间隙在0.1mm以内，避免姿态调整过程中出现虚位抖动。实际应用中，除了适配F450机架外，只要对应调整底部安装孔的位置参数，也可移植到其他规格的多旋翼机架上，用于搭载小型摄像模块、传感检测模块等需要实时调整角度的机载设备。结构选材上默认对应轻量化设计需求，支架主体的壁厚控制在1.5mm-2mm之间，在保证结构刚性的前提下尽可能降低整体重量，减少对无人机起飞重量的占用，铰接位置的受力区域做了局部加厚处理，抵消舵机启停瞬间的冲击载荷，避免长期使用后出现结构变形。走线位置预留了专门的过线槽，舵机的连接线可沿着支架内侧的线槽排布，避免转动过程中线路被夹断或者卷入铰接缝隙，提升使用可靠性。
