复古拱形分格可3D打印窗户构件

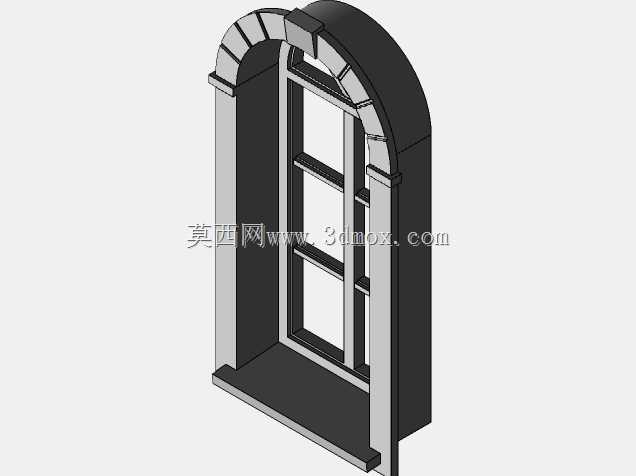

　　这款复古风格拱形窗构件，最初是为微缩场景搭建、建筑沙盘制作以及复古主题装饰场景开发的实体构件，在实景微缩复原、主题展馆展陈布置、复古风格文创产品开发领域都有明确的使用场景，也可作为建筑方案阶段的实体小样，用来直观展示窗型的立面分格效果与拱券弧度的视觉比例。从实际使用角度出发，构件整合了窗洞侧边的抱框、顶部拱券的砌石造型、窗扇的横向分格棂条以及底部的窗台结构，不需要额外拆分打印后拼接，一体成型的结构能够避免拼接错位带来的装配误差，打印完成后仅需简单去除支撑即可直接使用。设计过程中首先确定了拱顶的圆弧曲率，参考了传统民居拱窗的起拱比例，拱高与窗洞净宽的比值控制在1:2.6，既保证了拱顶的视觉柔和度，也避免拱弧过陡导致打印时顶部支撑过多、

　　表面质量下降的问题。窗身的分格采用三等分横向棂条设计，棂条的厚度控制在2mm，对应实际建筑中60mm宽的窗棂尺寸，按照1:30的微缩比例换算后，整体构件的外轮廓宽度为82mm，总高度为136mm，窗台部分向外探出6mm，侧边抱框的宽度为7mm，安装时可以直接嵌入预留的窗洞卡槽内，不需要额外设置固定卡扣，依靠构件与墙体模型的配合公差即可实现稳固安装。考虑到3D打印的工艺特性，所有的棱边都做了0.3mm的圆角过渡，既避免打印过程中尖角处出现翘边、层间结合不良的问题，也还原了老式木窗或石窗经过岁月磨损后的圆润质感。顶部拱券的块石分缝做了内凹0.5mm的刻线，打印后不需要额外做刻线处理就能呈现出块石拼接的视觉效果，

　　窗扇的玻璃区域做了下沉1mm的凹槽设计，后期如果需要模拟玻璃效果，可以直接在凹槽内粘贴透明PVC薄片或者滴入透明UV胶，不需要额外打磨窗扇平面。构件的所有壁厚都控制在1.8mm以上，满足FDM打印的最小壁厚要求，即使使用0.2mm层厚、15%填充率的参数打印，也不会出现结构强度不足的问题，侧边抱框的背面做了0.2mm的拔模斜度，方便从打印平台上取下构件，也能在嵌入安装时起到导向作用。在场景适配方面，这款窗构件既可以用于欧式复古小镇的沙盘制作，也可以适配民国风格的老建筑微缩场景，调整打印比例后还能作为手办场景的配件、DIY小屋的窗体部件，甚至可以放大比例打印后作为软装的装饰挂件。设计时特意规避了复杂的悬空结构，

　　除了拱券内侧的少量区域需要添加支撑外，其余结构都可以实现自支撑打印，能够有效减少打印后的支撑去除工作量，降低打印失败的概率。窗台部分做了向外找坡的微小斜面，坡度控制在3度，既还原了真实窗台排水的结构特征，也避免打印时该平面出现下垂拉丝的问题。棂条与窗扇边框的交接处做了加厚处理，避免打印时细薄的棂条出现断裂，整体结构的受力路径连续，从窗台到两侧抱框再到顶部拱券形成完整的受力框架，即使打印后受到轻微的挤压也不会出现局部变形。
