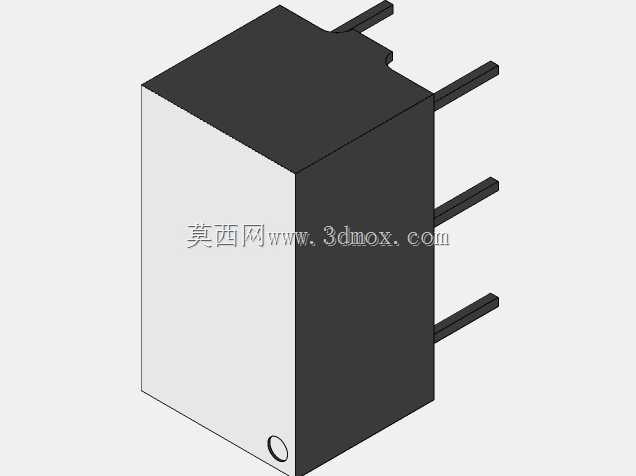

AxicomV2306系列PTH小型中继器结构

这款PTH小型中继元件主要面向PCB板载控制场景设计，在工业控制板卡、小型自动化设备控制回路、消费电子主控板、通讯设备信号切换回路中都有广泛应用，核心作用是实现小电流信号对大电流负载回路的通断控制，同时完成控制回路与负载回路的电气隔离，避免负载侧的电压波动、浪涌冲击串入前端控制侧损坏主控芯片。从结构设计来看，整体采用长方体塑壳封装，外壳采用阻燃工程塑料注塑成型，表面做哑光处理，既可以满足电气绝缘的安规要求，也能在波峰焊、回流焊的加工温度下保持结构稳定，不会出现壳体变形、引脚移位的问题。引脚采用直插式排布，四引脚平行伸出壳体同侧，引脚间距符合常规PCB通孔安装的标准间距，引脚材质为镀锡铜合金，既有足够的机械强度，在插装过程中不易弯折，也具备优异的可焊性，能够适配手工焊接、波峰焊等多种板卡加工工艺，焊接后焊点可靠性高，长期使用不易出现虚焊、脱焊问题。设计过程中充分考虑了板上安装的边界限制，壳体整体轮廓规整，没有突出的异形结构，在PCB布局时可以紧密贴靠其他板载元件排布，不会额外占用过多板上空间，壳体底部预留了微小的排气缺口，在焊接过程中壳体内的空气可以顺利排出，避免高温下内部空气膨胀顶起壳体导致安装浮高。内部触点采用银合金材质，接触电阻低，长期通断工作下触点烧蚀速率慢，能够保证额定负载下的通断寿命，线圈部分采用绝缘漆包线绕制，外层包裹绝缘胶带，与外壳之间留有足够的绝缘间隙，满足电气间隙的安规要求。在实际选型应用中，这款元件适合安装在空间受限的控制板卡上，不需要额外的安装固定支架，直接通过引脚焊接即可完成固定，安装后整体高度较低，不会影响板卡上方的外壳装配，对于需要多回路信号中继的控制板，可以多个并排排布，引脚之间不会出现干涉，布线时可以直接在PCB表层走连接线路，不需要额外做层间避让。
