HTV6-SH直插式小型电磁继电器结构

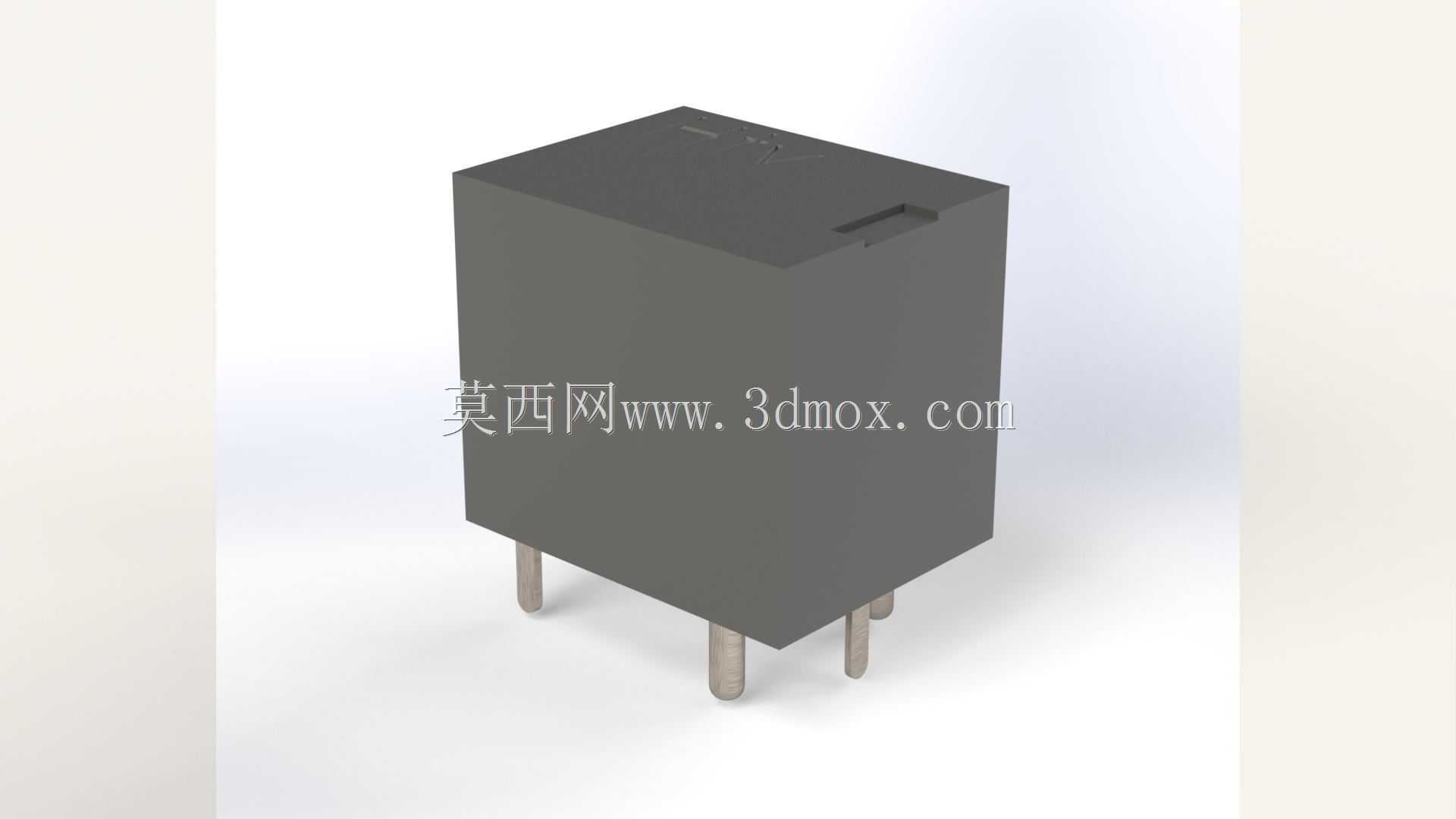

在低压电控回路的设计选型中，这类直插式小型继电器是工控板卡、家电控制板、小型自动化设备里最常见的弱电控制强电的中转元件，日常做结构设计时，经常需要把这类元件的三维结构导入PCB布局或者整机装配文件里，核对安装间隙、引脚对位、外壳避让空间，避免生产时出现元件干涉、插装不到位的问题。这款HTV6-SH继电器采用立方体塑封外壳结构，外壳做了哑光阻燃塑壳处理，顶部预留了细小的标识刻印槽位，用来标注线圈电压、触点容量这类核心参数，方便产线插件时核对物料规格，不会出现错料插装的问题。引脚采用直插式排布，四根金属引出脚从外壳底部垂直伸出，引脚的直径、伸出长度、相邻引脚的间距都严格对应常规PCB板的焊盘孔位设计，做板卡布局时不需要额外调整焊盘位置，直接匹配通用继电器封装即可，能大幅缩短画板的核对时间。从设计思路来看，这款继电器走的是紧凑型小体积路线，整体外形方正没有多余的外凸结构，在板卡上排布时可以紧密相邻布置，节省PCB板的占用空间，适合用在安装空间局促的小型控制模块里，比如智能家居的控制模块、小型PLC的扩展板、车载电控单元这类对元件体积有严格限制的场景。实际应用中，这类继电器主要承担小电流信号控制大电流负载通断的功能，线圈侧接收主控芯片输出的弱电平信号，得电后通过内部电磁结构带动触点吸合，接通后端的负载回路，比如控制小型电机启停、指示灯回路通断、低压电磁阀的开关，触点的载流能力匹配常规小功率负载的需求，不需要额外加中间转接元件。做整机结构设计时，要注意这款继电器的安装高度边界，外壳顶部到PCB板面的距离要和周边的电容、接插件等元件做高度核对，避免外壳和上层的盖板、屏蔽罩出现干涉，同时引脚伸出PCB背面的长度要控制在波峰焊的工艺允许范围内，防止引脚过长碰到底部的支撑结构或者出现连锡问题。另外塑封外壳的侧面没有多余的卡扣或者固定柱，完全依靠引脚焊接固定在PCB上，做抗振动设计时，要在板卡对应位置预留涂胶空间，在继电器底部和PCB之间打少量固定胶，提升设备在振动工况下的连接可靠性，避免长期振动后引脚出现虚焊断裂的问题。日常建模时还原这类元件，重点要保证引脚位置度、外壳外形尺寸的准确性，因为这类标准件的模型精度直接影响整个板卡装配的干涉检查结果，要是尺寸偏差过大，很容易导致实际生产时装不进去，或者周边元件预留的间隙不够，带来不必要的改板成本。
